简单局域网网络故障排查和处置

一、了解基本网络构成

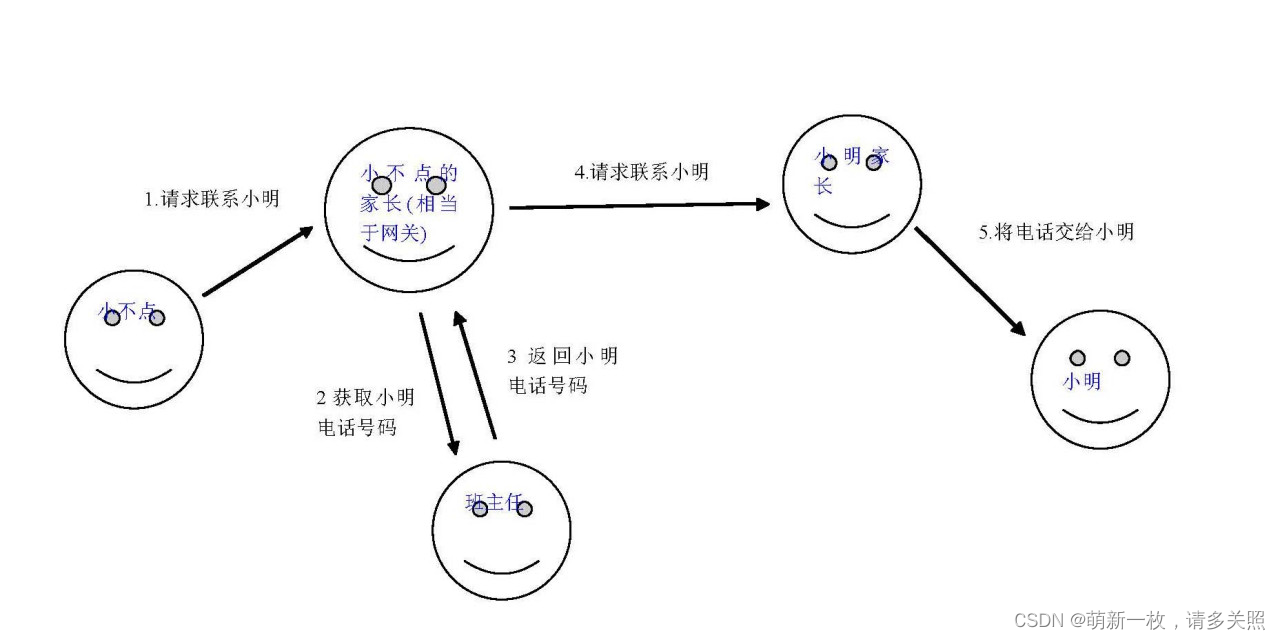

1. IP传输通信图

此处图还没画

2.有线网络

采用同轴电缆、双绞线和光纤来连接的计算机网络。同轴电缆网是常见的一种连网方式。它比较经济,安装较为便利,传输率和抗干扰能力一般,传输距离较短。双绞线网是最常见的连网方式。

(一)物理层面

(1)网线

在这里插入图片描述

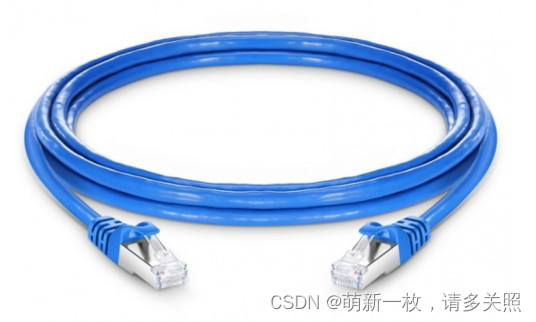

  • 网线,一般由金属或玻璃制成,它可以用来在网络内传递信息。常用的网络电缆有三种:双绞线、同轴电缆和光纤电缆(光纤)。

  • 双绞线(Twisted pair)分为屏蔽(Shielded Twisted pair,简称STP)和非屏蔽(UnshieldedTwisted pair,简称UTP)两种。所谓的屏蔽就是指网线内部信号线的外面包裹着一层金属网,在屏蔽层外面才是绝缘外皮,屏蔽层可以有效地隔离外界电磁信号的干扰 。
    UTP是目前局域网中使用频率最高的一种网线。这种网线在塑料绝缘外皮里面包裹着8根信号线,它们每两根为一对相互缠绕,总共形成四对,双绞线也因此得名。双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通信的质量,缠绕得越紧密其通信质量越高,可以支持更高的网络数据传送速率,当然它的成本也就越高 。

  • 同轴电缆(Coaxial Cable)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。由于它在主线外包裹绝缘材料,在绝缘材料外面又有一层网状编织的屏蔽金属网线,所以能很好地阻隔外界的电磁干扰,提高通信质量 。
    同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信,而其缺点也是显而易见的:一是体积大,细缆的直径就有3/8英寸粗,要占用电缆管道的大量空间;二是不能承受缠结、压力和严重的弯曲,这些都会损坏电缆结构,阻止信号的传输;三是成本高。而所有这些缺点正是双绞线能克服的,因此在现在的局域网环境中,基本已被基于双绞线的以太网物理层规范所取代。同轴电缆分为细缆和粗缆两种 [4] 。

  • 光纤(Fiber Optic Cable)以光脉冲的形式来传输信号,因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成 。
    合并图册
合并图册(3张)
    光纤的结构和同轴电缆很类似,也是中心为一根由玻璃或透明塑料制成的光导纤维,周围包裹着保护材料,根据需要还可以多根光纤并合在一根光缆里面。根据光信号发生方式的不同,光纤可分为单模光纤和多模光纤 。

(2)网线的制作

从左起线的排序:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

  1. 利用压线钳的剪线刀口剪取适当长度的网线 。
  2. 用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,稍微握紧压线钳慢慢旋转,用刀口划开双绞线的保护胶皮,拔下胶皮 。
  3. 每对线都是相互缠绕在一起的,制作网线时要将8条导线一一拆开,然后按照规定的线序排列整齐 。
  4. 把网线尽量伸直、压平,将一端按从左向右依次为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好,用压线销把线头剪平齐。如果以前剩的皮过长,可以将过长的细线剪短,保留约14mm,这个长度正好能将各细导线插入到各自的线槽,而且水晶头正好能压住护套而防止电缆从水晶头中脱出 。
  5. 用左手拇指和中指捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;右手捏住双绞线外面的胶皮,缓缓用力将8条导线同时沿水晶头内的8个线槽插入,一直插到线槽的顶端 。
  6. 确认所有导线都到位,并检查线序无误后,将水晶头推入压线钳夹槽,然后用力握紧线钳,将水晶头突出在外面的针脚全部压入水晶头内 。
  7. 按同样的方法制作网线另一端,注意此时的线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕 。
    至此,一条网线就制作完毕了,按照同样的方法制作所有的双绞线。

在制作网线时,根据实际的需要,包括以下两种制作标准:
EIA/TIA 568A标准
从左起线的排序:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
EIA/TIA 568B标准
从左起线的排序:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

(3)网卡接口

网卡接口,网卡与网络之间的接口,常见的网卡接口是RJ-45,用于双绞线的连接。RJ-45俗称“水晶头”,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落
网线接口的损坏会导致网络的中断,网线接口损坏主要是当有些网线接头不太好用时,非常用力地插拔RJ-45接头造成的。打雷时最容易损伤网线接口。
网线接头主要有以下三种:

  1. BNC连接头,用于连接RG58同轴电缆(细缆)。
  2. RJ-45连接头,用于连接UTP电缆(即最常用的双绞线)。
  3. AUI连接头,连接AUI电缆所使用的连接头。AUI接口的网卡在市面上几乎没有了。

要选用带有哪一种连接头的网卡,应视实际的网络环境而定。现今的网络传输介质普遍采用双绞线,这时应选用具有RJ-45连接头的网卡。但如果现有的网络系统是使用同轴电缆架设的,那么就应当使用BNC连接头。

(4)光纤

在这里插入图片描述

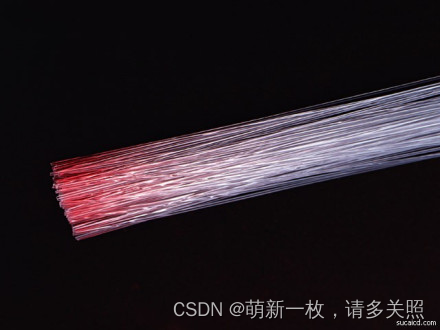

微细的光纤封装在塑料护套中,使得它能够弯曲而不至于断裂。通常,光纤的一端的发射装置使用发光二极管(light emitting diode,LED)或一束激光将光脉冲传送至光纤,光纤的另一端的接收装置使用光敏元件检测脉冲。

在日常生活中,由于光在光导纤维的传导损耗比电在电线传导的损耗低得多,光纤被用作长距离的信息传递。

通常光纤与光缆两个名词会被混淆。多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆。光纤外层的保护层和绝缘层可防止周围环境对光纤的伤害,如水、火、电击等。

光缆分为:缆皮、芳纶丝、缓冲层和光纤。光纤和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。

在多模光纤中,芯的直径是50μm和62.5μm两种, 大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm,常用的是9/125μm。芯外面包围着一层折射率比芯低的玻璃封套, 俗称包层,包层使得光线保持在芯内。再外面的是一层薄的塑料外套,即涂覆层,用来保护包层。光纤通常被扎成束,外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体,它质地脆,易断裂,因此需要外加一保护层。

百兆千兆

  1. 速率不同
    千兆网线:千兆网线以千兆比特每秒速率进行以太网帧传输。
    百兆网线:百兆网线以百兆比特每秒速率进行以太网帧传输。
  2. 线材不同
    千兆网线:千兆网线的线材属于六类网线、超五类网线。
    百兆网线:百兆网线的线材属于五类网线。
  3. 运用不同
    千兆网线:千兆网线在传输网络信号时,是一定要运用到8条线芯。
    百兆网线:百兆网线在传输网络信号的过程中,只运用到橙白–1,橙—2,绿白–3,绿–6,这4条线芯。

单模多模

什么是单模光模块?
单模光模块即我们常用的传输距离在10KM以上的光模块,搭配单模光纤使用,适用于中远距离传输;

什么是多模光模块?
多模光模块即我们常用的传输距离低于2KM的光模块,搭配多模光纤使用,使用短距离的光传输。

单模光模块和多模光模块区别

  1. 波长不同
    单模光模块的工作波长通常为1310nm、1550nm;
    多模光模块的工作波长为850nm;
  2. 传输距离不同
    多模光模块的最远传输距离不超过2KM,而单模光模块的传输距离一般都在10KM以上;
  3. 光源不同
    多模光模块以LED或者VCSEL激光器作为光源,单模光模块以FD-LD激光器或DFB-LD激光器作为光源;
  4. 搭配光纤不同
    多模光模块搭配多模光纤使用,单模光模块搭配单模光纤使用;
  5. 应用场景不同
    多模光模块只能用于短距离传输,例如:千兆多模光模块的最远传输距离为550M,适用于数据中心的内部互联,单模光模块适用于中远距离的城域网传输。
(5)光纤接口

光纤接口是用来连接光纤线缆的物理接口。其原理是利用了光从光密介质进入光疏介质从而发生了全反射。通常有SC、ST、FC等几种类型,它们由日本NTT公司开发。FC是Ferrule Connector的缩写,其外部加强方式是采用金属套,紧固方式为螺丝扣。ST接口通常用于10Base-F,SC接口通常用于100Base-FX。

光纤从内部可传导光波的不同,分为单模(传导长波长的激光)和多模(传导短波长的激光)两种。单模光缆的连接距离可达10公里,多模光缆的连接距离要短的多,是300米或500米(主要看激光的不同,产生短波长激光的光源一般有两种,一种是62.5的,一种是50的)。
光纤从光缆的接头部分的不同,分为SC接口和LC接口。SC接口为1GB接口,(SC=smart card)LC接口为2GB接口,(LC=Lucent Connector)。

  • 判断光口单、多模式
    1.通过标注的中心波长。中心波长850nm为多模,1310nm或1550nm为单模。
    2.把光口的发射端激活,快速查看发射端是否有红光发出,如有则为多模口,否则为单模口。
  • 光纤分类
    单模光纤和多模光纤。单模光纤的内芯纤径小于多模光纤。
    多模光纤的中心高折射率玻璃芯直径有两种型号:62.5μm和50μm。
    单模光纤的中心高折射率玻璃芯直径有三种型号:8μm、9μm和10μm。
    相同条件下,纤径越小衰减越小,可传输距离越远。
  • 功率范围
    多模口发射功率比单模口小,与GBIC或SFP的型号直接相关,一般在-9.5dBm到-4dBm之间;单模光口的范围一般在0dBm左右,一些超长距接口会高达+5dBm。
    接收功率的范围
    多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间。
    最大可接收功率叫做过载光功率,最小可接收功率叫做接收灵敏度。
    工程上要求正常工作接收光功率小于过载光功率3-5dBm,大于接收灵敏度3-5dBm。一般来讲不管单模接口还是多模接口,实际接收功率在-5至-15dBm之间算比较合理的工作范围。
  • 模块
    一般都支持热插拔
    GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
    SFP 小型封装GBIC,使用的光纤为LC型。
  • 类型
    单模:SM,波长1310 单模长距LH 波长1310,1550
    多模:MM 波长850 1300
    SX/LH表示可以使用多模或单模光纤
  • 连接器
    “/”前面部分表示尾纤的连接器型号
    “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头
    “LC”接头与SC接头形状相似,较SC接头小一些。“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等。
  • 接头类型

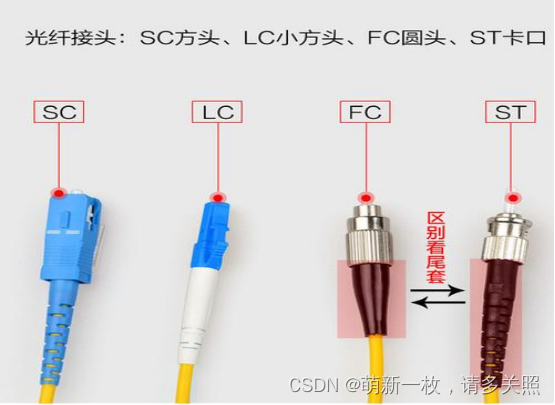

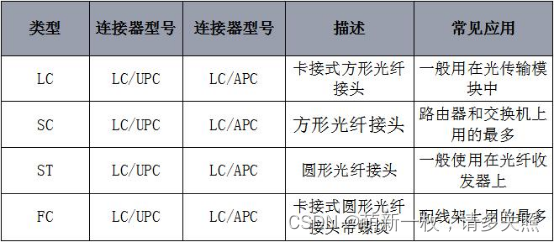

    光纤接口有:
    1、FC接口,外壳材质为金属,接口处有螺纹,和光模块连接时可以固定的很好;
    2、ST接口,材质为金属,接口处为卡扣式,常用于光纤配线架;
    3、SC接口,材质为塑料,推拉式连接,接口可以卡在光模块上,常用于交换机;
    4、LC接口,材质为塑料,用于连接SFP光模块,接口可以卡在光模块上;
    5、PC接口,微球面研磨抛光;
    6、APC接口,呈8度角并做微球面研磨抛光。
    常用为前4种:
    在这里插入图片描述在这里插入图片描述

光模块(optical module)

光模块是由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。
简单的说,光模块的作用就是发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。

发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路,使输出的光信号功率保持稳定。

接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号。

光模块的分类

  • 按功能分
    包括光接收模块,光发送模块,光收发一体模块和光转发模块等。
    光收发一体化模块主要功能是实现光电/电光变换,包括光功率控制、调制发送,信号探测、IV 转换以及限幅放大判决再生功能,此外还有防伪信息查询、TX-disable 等功能,常见的有:SFP、SFF、SFP+、GBIC、XFP 、1x9等。
    光转发模块除了具有光电变换功能外,还集成了很多的信号处
