本文详细介绍基站通信设施，包括基站天线的功能与独立运作，电池组和发电机组在市电停电时的应急供电作用，走线架对机房线缆管理的重要性，以及综合柜、电源柜、电源整流模块、接地排、熔断器、ODF一体化单元、数字配线架、PTN传输设备和综合机柜的具体功能与作用。

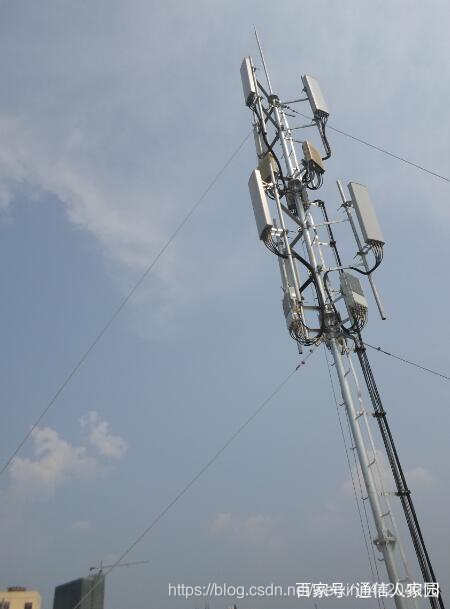

基站天线，由天线发射信号以及接受信号，2G和4G独立天线，互不影响 转载自百家号作者：通信人家园

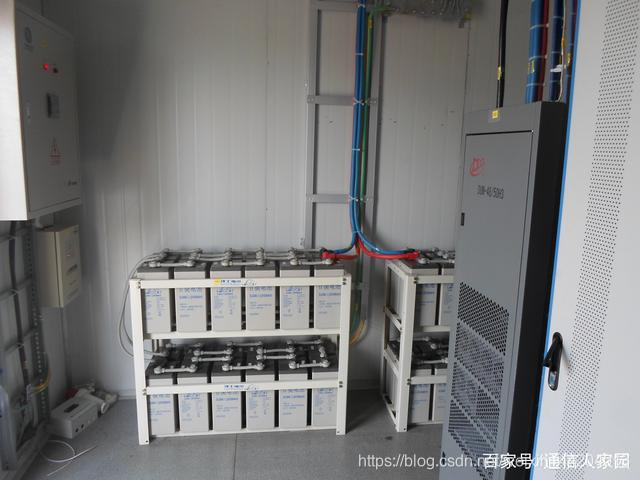

电池组，市电停电的时候由电池组应急供电，提供通信等基础功能，保障通信的畅通，如果停电的时间过长，这时候会启动发电机组，进行长时间供电 转载自百家号作者：通信人家园

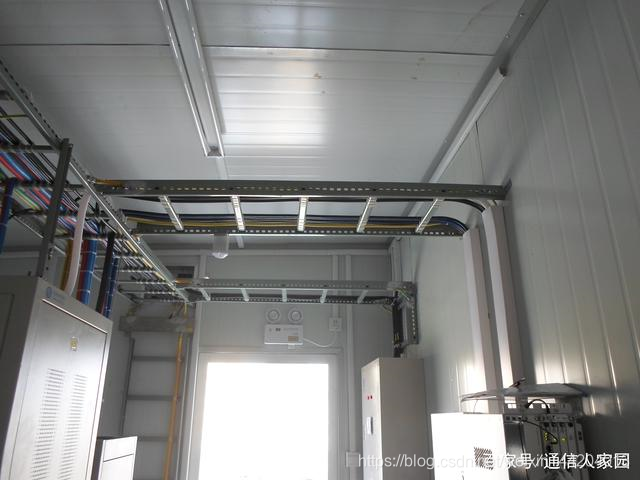

走线架，电源线，尾纤，光缆均从走线架布放进相应机柜内，使得机房整洁美观，线缆不混乱，易于管理以及后期维护 转载自百家号作者：通信人家园

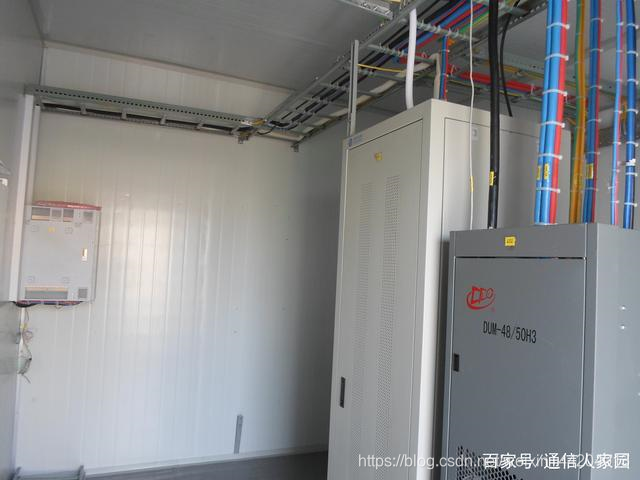

综合柜以及电源柜外观 转载自百家号作者：通信人家园

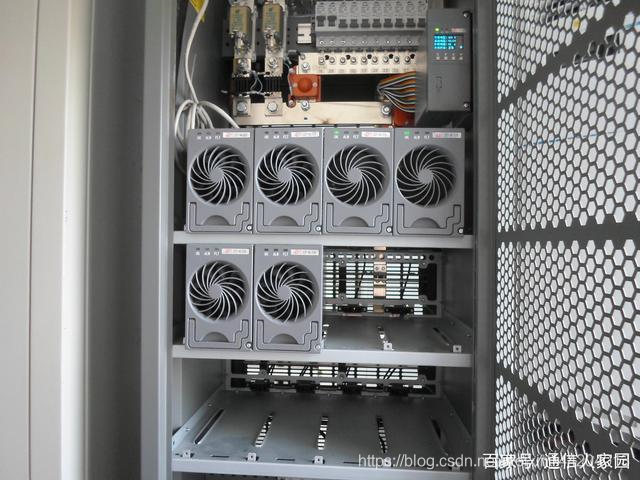

电源整流模块，模块化设计，看机房总设备功率，最终确定整流模块的选择以及数量 转载自百家号作者：通信人家园
接地排，机房内设备必须引入接地排线，防触电、防静电、保护设备以及维护、施工人员的安全，但不是防雷地线，防雷地线根室内地线分开，防雷地线在室外，是雷雨天气设备的保护伞

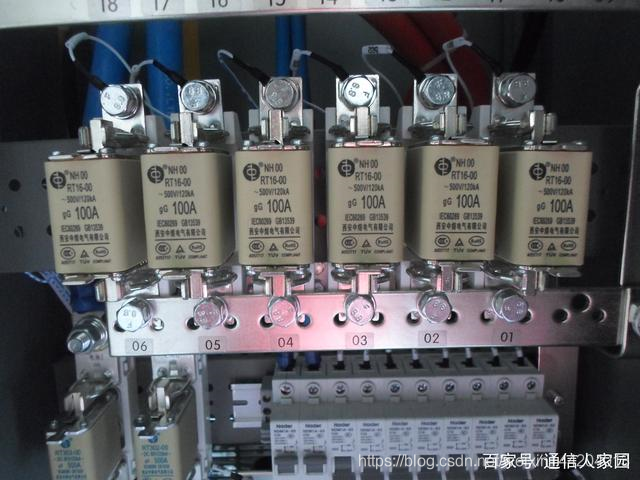

熔断器，防止电源短路，过流保护一般有空气断路器，熔断器主要是短板保护工作
电源柜内部，由整流、稳压、一次下电和二次下电等模块组成

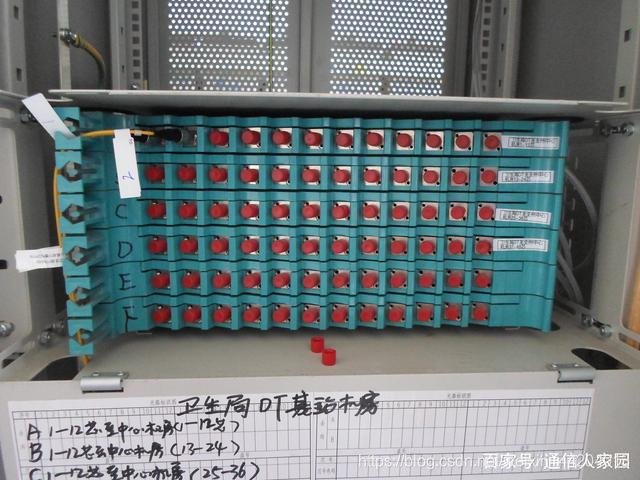

ODF一体化单元，每盘12芯，光缆成端，以及光纤跳纤，连上上联以及下联业务

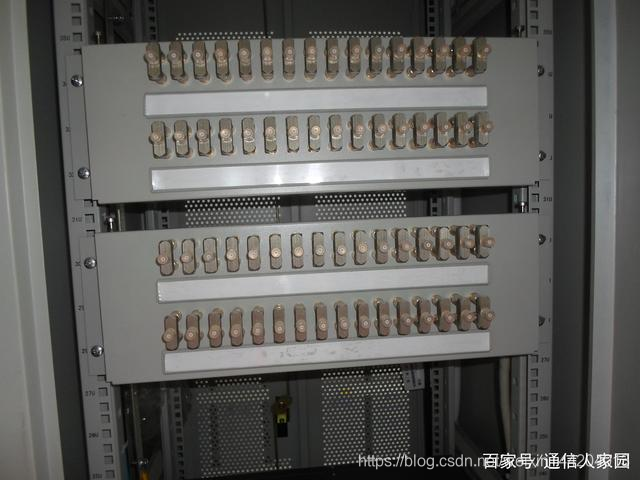

数字配线架，模拟信号跳线、一般2M线居多

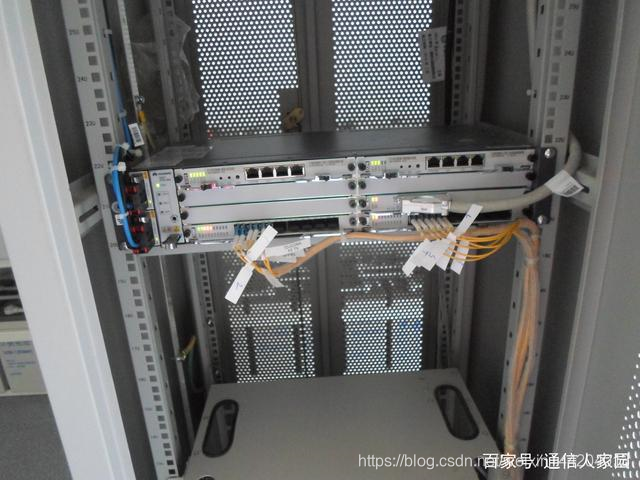

PTN传输设备，整个基站内的数据传输就靠它，所有基站一起成环，构成PTN传输环，稳定，安全

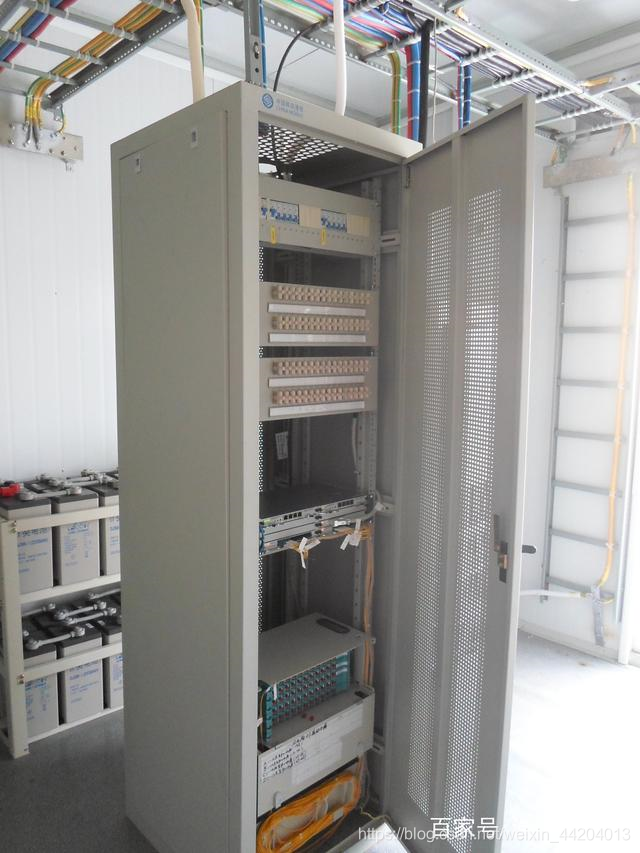

综合机柜，集成了DDF、ODF一体的机柜
