整体结构
基站的整体框架是包含三部分:放在机房的主设备上的基带板BBU,拉远的的设备RRU,和发射信号的天线。
本次介绍的主要是基于4G的LTE设备。

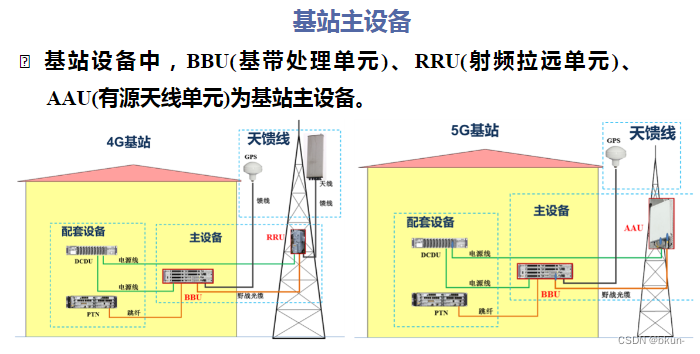

具体示意图如下:
从对比图中可以看出,5G的基站中RRU和天线被集成在一起形成了AAU设备。AAU集成了射频拉远和天线的功能,还有部分BBU物理层的功能。
个数及位置
BBU基带板
这个设备多数都是放在机房内,一个机房里可以放多个BBU
RRU拉远
因为RRU是与天线相连,天线又是发射信号的主要设备,所以RRU的位置可以视情况而定,可以在机房下通过光缆拉到室外,也可拉到远端,来覆盖周围需要覆盖的场所,有时一个BBU可以带多个远端的RRU设备。
天线
天线根据小区的不同数量也不同,一般都是两个或者三个。
天线的位置有直接挂到铁塔上的、有在房顶的、有为了美观将天线包在一个白框里面的。
天线的类型有单路的、合路的。
硬件设备
BBU

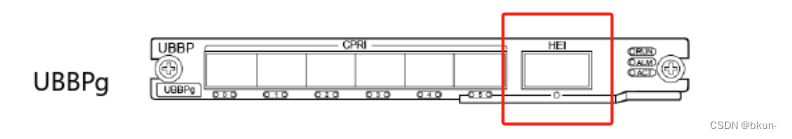

UBBPG-基带板
HEI:基带板级联的接口
级联多个基带板,可以带多个小区,但是是否可以级联基带板需要看BBU设备是否能够带起来这么多的基带板设备,还是看性能,很少有级联基带板的,级联RRU的倒是不少。
CPRI:0 1 2 3 4 5 六个端口功能相同,基本上为了规范,用0 2 4口去连接RRU的CPRI0口,一般一个小区连接一个RRU,都接在CPRIO口

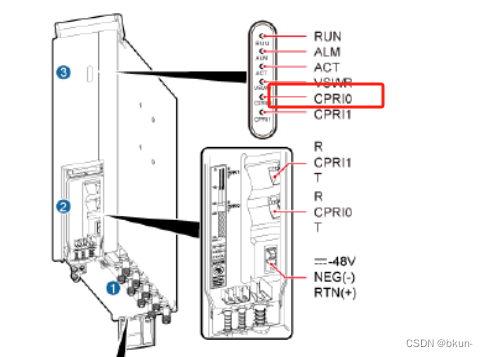

CPRI连接到RRU到CPRI0:CPRI口一个光模块上面插两根线,一根收一根发,接到RRU的CPRI0口上面也是有个一个光模块一收一发,用野战尾纤连接。
尾纤和跳纤:尾纤理解为设备到ODF架、设备到设备的光纤;跳纤可以理解为光交接箱内连接光路的都是跳纤.

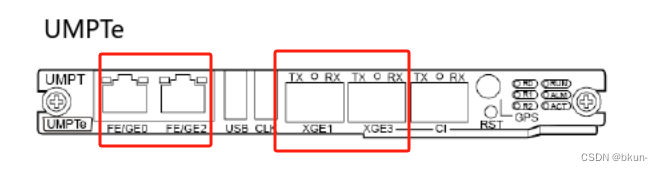

主控板UMPT
FE0/GEO:4G 3G网口用到这个接口
XGE1:光纤5G组网,现在多使用这两个口
XGE1灯:左侧 数据 比1s快一闪一闪的 红色;右侧常亮 黄色
CI:主控板级联的接口

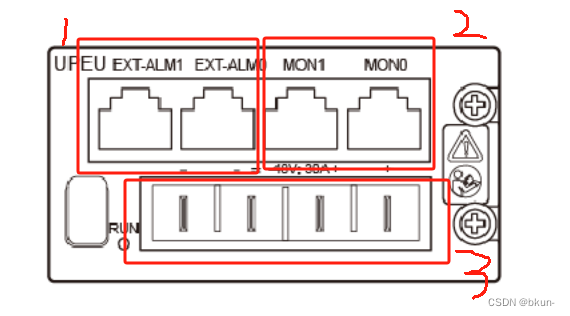

电源UPEU
EXT-ALM MCN:监控的功能,监控机房门禁和传感器,直接连接到传感器上,接收到感应就会报警。
电源:一路空开一路电源

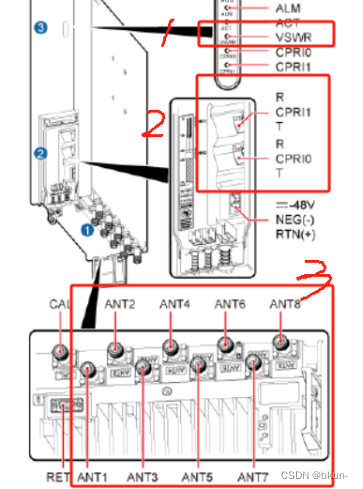

RRU
VSWR驻波告警灯(亮表示有驻波告警)
ANT1~8 8个通道(版本不同,个数也不相同),通过馈线连接到天线
2框内:用于级联(串联)一个RRU CPRI1【1框内】连接到下一个CPRI0【2框内】
没有光缆资源才可能用到级联的方式
CAL校准:大多时候不使用
RET:电调 电子调下倾角 连电调线调
