小项目:单片机+人体红外感应的防盗系统设计(仿真+源码+PCB文件)

94 篇文章 88 订阅
29 篇文章 5 订阅

设计说明
1.根据系统功能要求并且考虑产品的性价比进行系统的整体方案设计,包括系统 的选型、所选芯片的功能、芯片外围电路的合理设计等。
2.系统硬件抗干扰技术与软件抗干扰技术的研究与实现。
3.系统硬件与软件的联合仿真与调试。

本设计是针对普通的家庭防盗而设计,与相似功能的系统相比,具有如下的创新:
(1)移植性高。本设计考虑现代家居的特点,参考了大多数的被盗情况,适合任何家庭使用。
(2)成本低。本设计采用单片机作为控制芯片,所需要的外围电路较少,且所有子电路均能从市场上购买,制造成本低。
(3)功能扩展性好。本设计稍加修改就可增加检查火灾或煤气泄漏等功能,发展前景很大。
(4)安全性高。本设计考虑到其安全性,采用全封闭安装,致使窃贼无法破坏其装备,具有良好的安全性。

制作基于51单片机和人体红外感应模块的的防盗系统电路原理图如下:
在这里插入图片描述

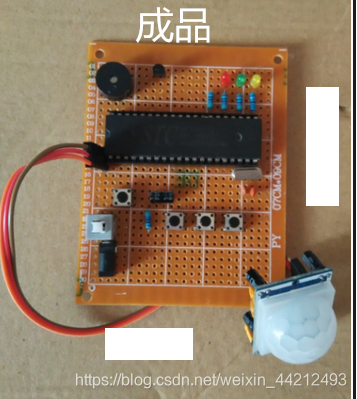

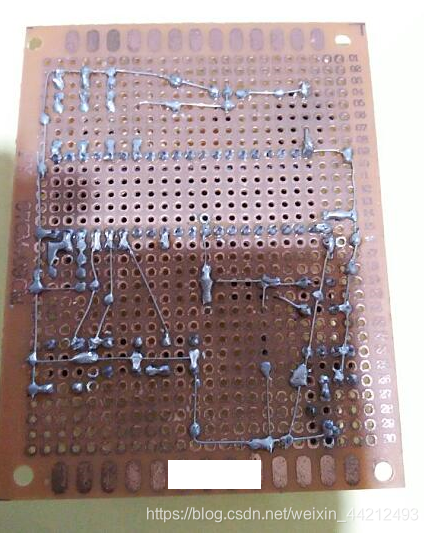

实物图
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

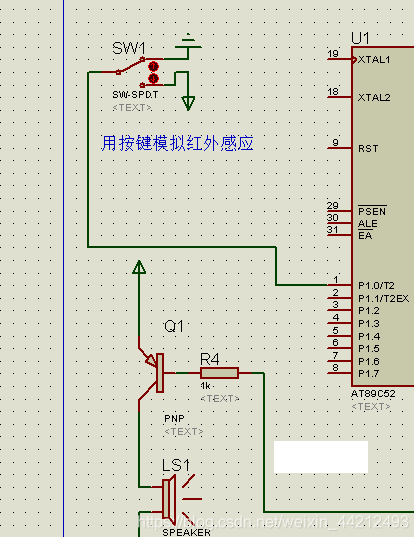

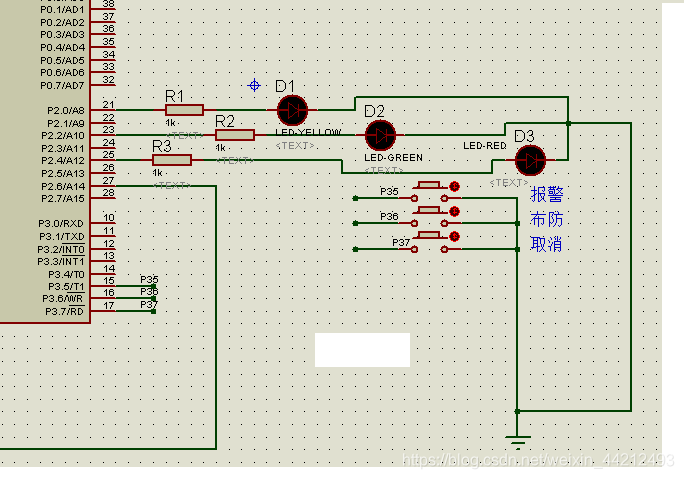

防盗系统仿真原理图如下(proteus仿真工程文件)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

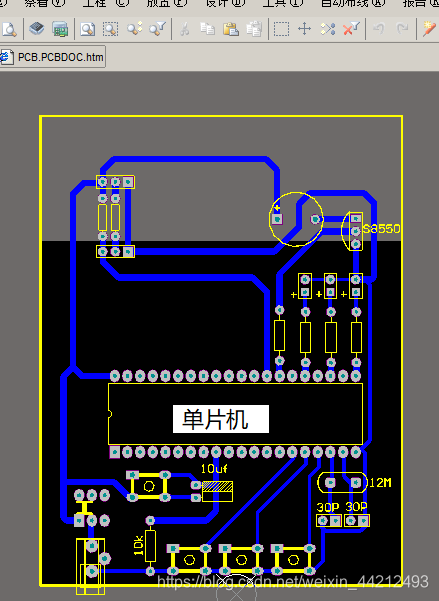

Altium Designer画的防盗系统电路原理图和PCB图如下:
在这里插入图片描述单片机程序参考代码如下:

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit huang=P2^0;//黄灯
sbit lv=P2^2;//绿灯
sbit hong=P2^4;//红灯

sbit hongwai=P1^0;//热释电
sbit butter=P2^6;//蜂鸣器低电平开蜂鸣器

sbit baojing=P1^1//直接报警按键;
sbit bufang=P1^7;//布防按键
sbit quxiao=P3^4;//取消按键
uchar tt=0;//定时器变量
uchar num=0;//定时的计时变量
uchar flag=0;//标志位
void timer1init(void)//定时器1,16位方式2
{ EA=0;
TMOD=0x11;//设置定时器0为工作方式1
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
ET0=1;//开定时器0中断
TR0=1;//启动定时器0
tt=0;//
EA=0;//关总中断
}
void delay(uint z)//延时函数
{
uint x,y;
for(x=z;x>0;x–)
for(y=110;y>0;y–);
}
void main()//主函数
{
huang=0;//初始黄灯亮
lv=0;//初始绿灯亮
hong=0;//初始红灯亮
timer1init();//初始化定时器
while(1)
{

if(!baojing)//如果直接报警键被按下
{
delay(5);//延时消抖
if(!baojing)//判断报警键是不是被按下
{
hong=1;//红灯亮
lv=0; //绿灯灭
flag=7;//标志位等于7
butter=0;//蜂鸣器响
EA=0;//关中断
}
while(!baojing);//判断按键是不是弹开
delay(5);//如果弹开延时消抖
while(!baojing);//弹开后跳出程序
}
if((!bufang)&&(flag<4))//在初始状态和按下取消键后可以进去这个函数
{
delay(5);//延时消抖
if(!bufang)//如果布防被按下
{
EA=1; //开定时器
flag=2;//另=2
}
while(!bufang);//布防键是不是弹开
delay(5);//延时
while(!bufang);//布防键弹开
}
if(!quxiao)//如果取消键按下
{
delay(5);//延时消抖
if(!quxiao)//取消键是不是按下
{
flag=3;//FLAG等于3
butter=1;//蜂鸣器不响
tt=0;//
num=0;//定时初始0
EA=0;//关中断
lv=0;//绿灯灭
hong=0;//红灯灭
}
while(!quxiao);//取消按键抬开
delay(5);//延时消抖
while(!quxiao);//如果弹开跳出

}
if(flag==4)//如果布防时间到
{
tt=0;//清计数为0
EA=0;//关中断
num=0;//记的秒数清零
lv=1;//关绿灯
flag=5;//flag等于5

}
if(hongwai)//如果感应到人黄灯亮
huang=1;
else huang=0;//感应不到人黄灯灭

if(flag==5)//如果flag等于5
{
if(hongwai)//如果感应到人
{
butter=0;//蜂鸣器响
EA=1;//开中断
}
}

}
}

void time0() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
tt++;
if(tt10)
{tt=0; num++;}
if((flag
5)&&(num%20))//布防15秒后会让flag=5 ,num为偶数灯亮
hong=1;
if((flag
5)&&(num%21))//布防15秒后会让flag=5 ,num为奇数灯灭
hong=0;
if((flag
2)&&(num%20))//按键布防键后flag等于2,num为偶数灯亮
lv=1;
if((flag
2)&&(num%21)) // 按键布防键后flag等于2,num为奇数灯灭
lv=0;
if((flag
2)&&(num==30))//布防时间,num=30即15秒,可以更改此实现布防延迟时间
flag=4;
}

最后,如果有什么意见或者建议欢迎您留言给我,让我们共同学习一起进步,
如果需要完整代码或设计文件,请加QQ分享群,本博客所有代码开源下载,或私信我,看到后会第一时间回复。
谢谢!
