第五十一章 ESP32S3 WiFi 一键配网

原创已于 2025-10-08 09:28:41 修改 · 667 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-10-08 02:20:55 首次发布

ESP32-S3的一键配网模式是一种方便快捷的WiFi配置方式。在这种模式下，用户无需手动输入 WiFi 的 SSID 和密码等信息，只需要通过一键操作，即可完成 WiFi 的配置和连接。本章节，作者使用乐鑫官方提供的 SmartConfig 软件一键配置 WiFi 账号与密码。
本章分为如下几个小节：
51.1 主流 WIFI 配网方式简介
51.2 硬件设计
51.3 软件设计
51.4 下载验证

51.1 主流 WIFI 配网方式简介

目前主流的 WIFI 配网方式主要有以下三种：

（1）SoftAP 配网

ESP32-S3 会建立一个 WiFi 热点（AP 模式），用户将手机连接到这个热点后，将要连接的WiFi 信息发送给 ESP32-S3， ESP32-S3 得到 SSID 和密码。
        ①：优点：很可靠，成功率基本达到 100%，设备端的代码简单；
        ②：缺点：需要手动切换手机 WiFi 连接的网络，先连接到 ESP32 的 AP 网络，配置完成后再恢复连接正常 WiFi 网络，操作上存在复杂性，可能给用户带来困扰；
        ③：官方支持：没有提供 Demo。

（2） Smartconfig 配网

ESP32-S3 处于混杂模式下，监听网络中的所有报文，手机 APP 将当前连接的 SSID 和密码编码到 UDP 报文中，通过广播或组播的方式发送报文， ESP32-S3 接收到 UDP 报文后解码，得到 SSID 和密码，然后使用该组 SSID 和密码去连接网络。
①：优缺点：简洁，用户容易操作，但配网成功率受环境影响较大；
②：官方支持：提供 Demo 和 smart_config 例程。

（3）Airkiss 配网

        AirKiss 是微信硬件平台提供的一种 WIFI 设备快速入网配置技术。要使用微信客户端的方式配置设备入网，需要设备支持 AirKiss 技术。 Airkiss 的原理和 Smartconfig 很类似，设备工作在混杂模式下，微信客户端发送包含 SSID 和密码的广播包，设备收到广播包解码得到 SSID 和密码。详细的可以参考微信官方的介绍。
        ①：优缺点：简洁，用户容易操作，但配网成功率受环境影响较大；
        ②：官方支持：提供 Demo 和 smart_config 例程。

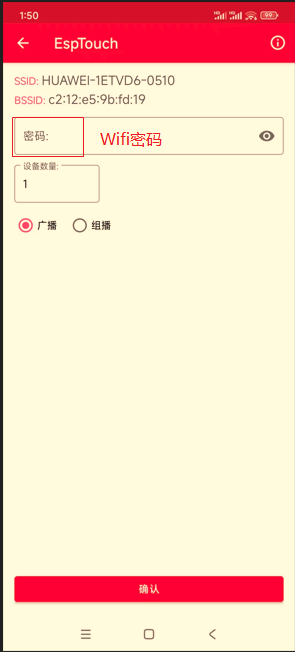

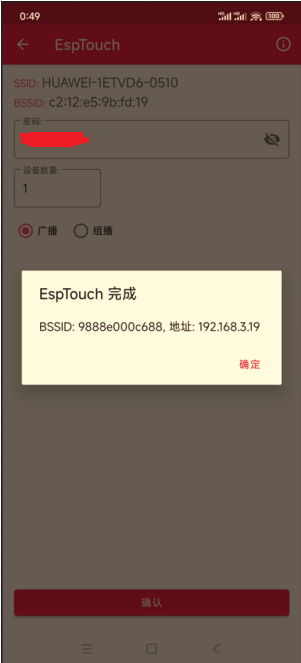

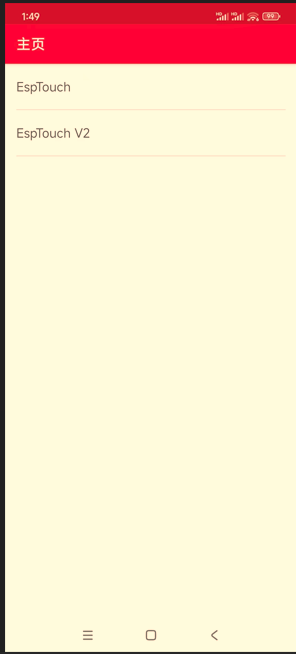

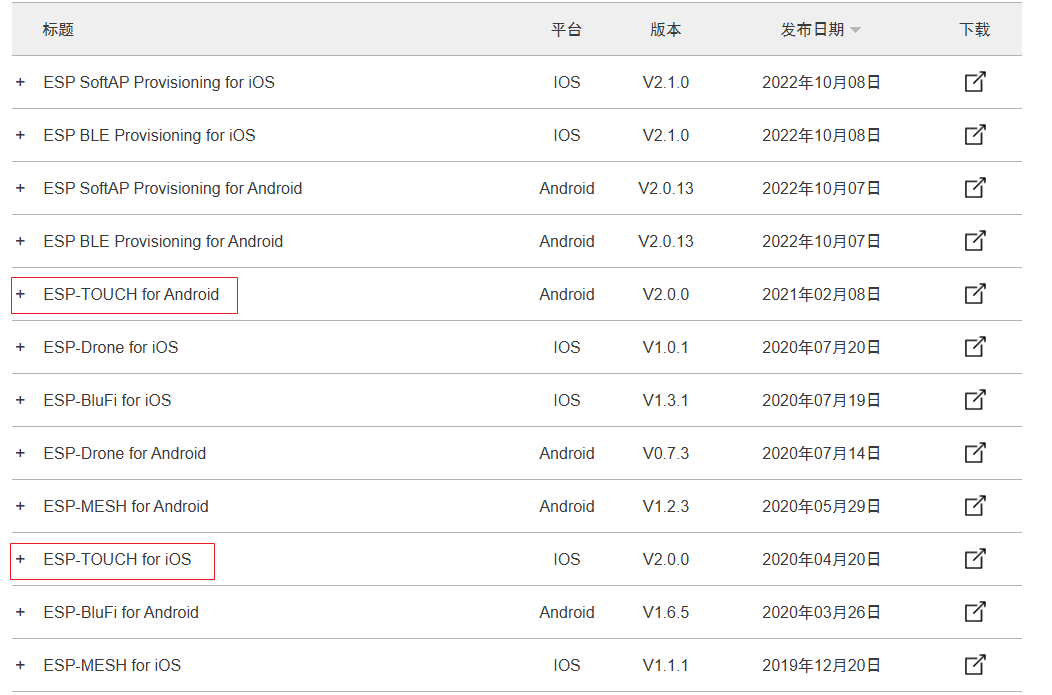

本实验以 Smartconfig 软件对 ESP32-S3 设备进行一键配网，该软件的安装包可在乐鑫官方网站下载，如下图所示。

图 51.1.1 Smartconfig 软件下载

下载成功后，需把安装包转移到安卓手机或者苹果手机上安装。

51.2 硬件设计

1. 例程功能

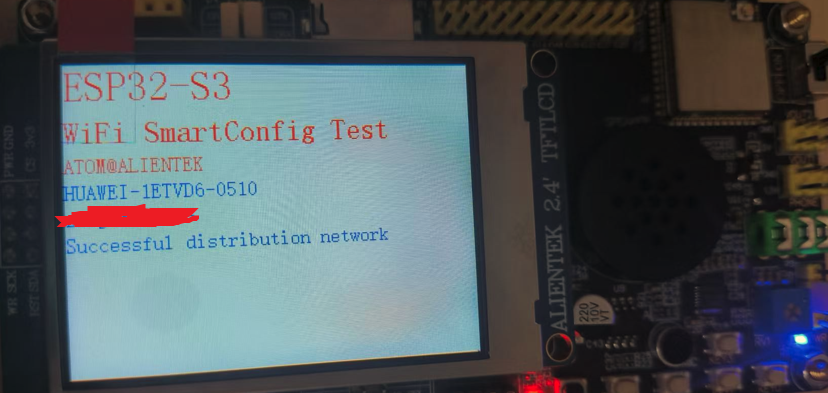

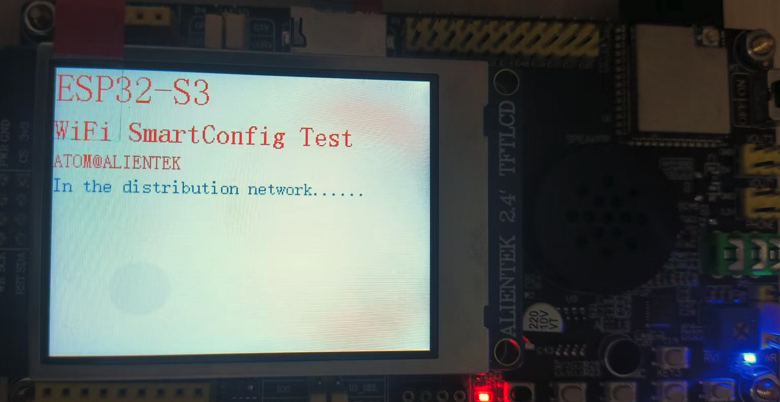

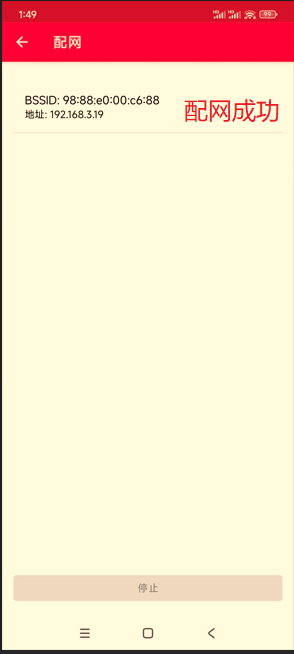

本章实验功能简介：设备进入初始化状态，开启混监听所有网络数据包，此时 LCD显示"In the distribution network......"，表示设备已进入混监听模式。手机连上自己的 WiFi，开启 APP（EspTouch）软件，输入手机所在 WiFi 密码，请求配网，发送 UDP 广播包。 ESP32 -S3 通过UDP 包（长度）获取配置信息捕捉到路由 SSID 和 PASSWD，连接路由器,此时 LCD 显示路由的账号与密码，表示连接路由成功。

2. 硬件资源
        1） LED 灯
                LED-IO1
        2） XL9555
                IIC_INT-IO0（需在 P5 连接 IO0）
                IIC_SDA-IO41
                IIC_SCL-IO42
        3） SPILCD
                CS-IO21
                SCK-IO12
                SDA-IO11
                DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
                PWR- IO1_3（XL9555）
                RST- IO1_2（XL9555）
        4） ESP32-S3 内部 WiFi

3. 原理图

本章实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

51.3 软件设计

51.3.1 程序流程图

本实验的程序流程图：

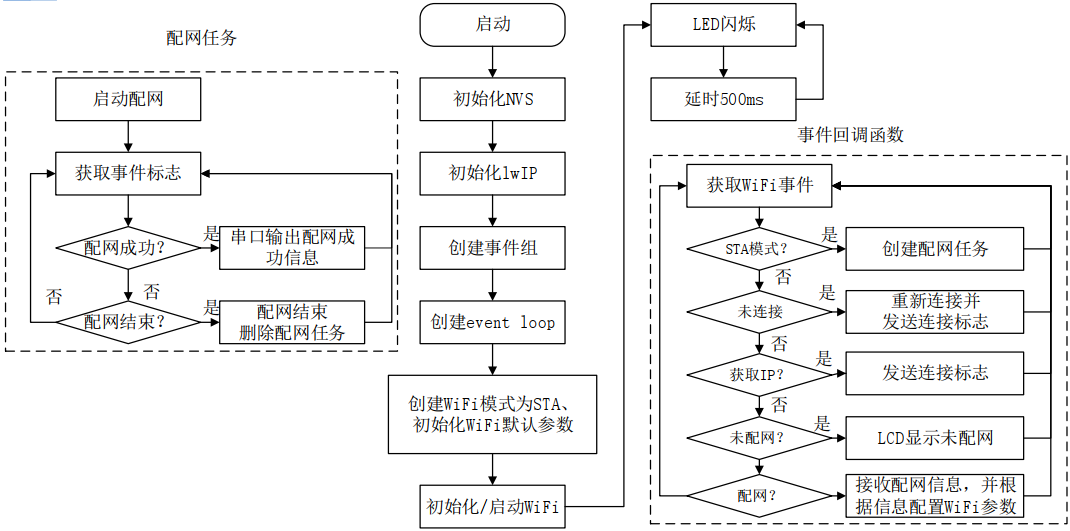

图 51.3.1.1 程序流程图

51.3.2 程序解析

51.3.2.1 本次实验用到库函数说明

本次实验了解下这个函数esp_smartconfig_get_rvd_data()，该函数主要作用是在配网成功后，获取来自手机 APP 的额外自定义数据。

函数原型：

esp_err_t esp_smartconfig_get_rvd_data(uint8_t *rvd_data, uint8_t len);

参数说明：

参数名	类型	方向	说明
rvd_data	uint8_t *	输出	指向一个缓冲区的指针，用于存储获取到的额外数据。
len	uint8_t	输入	期望获取的数据长度，同时也是缓冲区的长度。

表 51.3.2.1.1 函数esp_smartconfig_get_rvd_data()参数说明

返回值：

返回值	类型	说明
`ESP_OK`	`esp_err_t`	获取成功
其他错误码	`esp_err_t`	获取失败，可能是配网未完成或长度错误。

表 51.3.2.1.2 函数esp_smartconfig_get_rvd_data()返回值说明

RVD Data 是什么？

RVD 代表 Reserved Data（保留数据）；
在 SmartConfig（特别是 EspTouch v2）协议中，除了传输主信息（SSID 和密码）外，还预留了一个字段用于传输一小段额外的自定义数据；
这段数据由手机 APP 端在发起配网时决定并发送，设备端在配网过程中被动接收并可通过本函数读取。

工作原理与流程：
它的工作流程如下图所示：

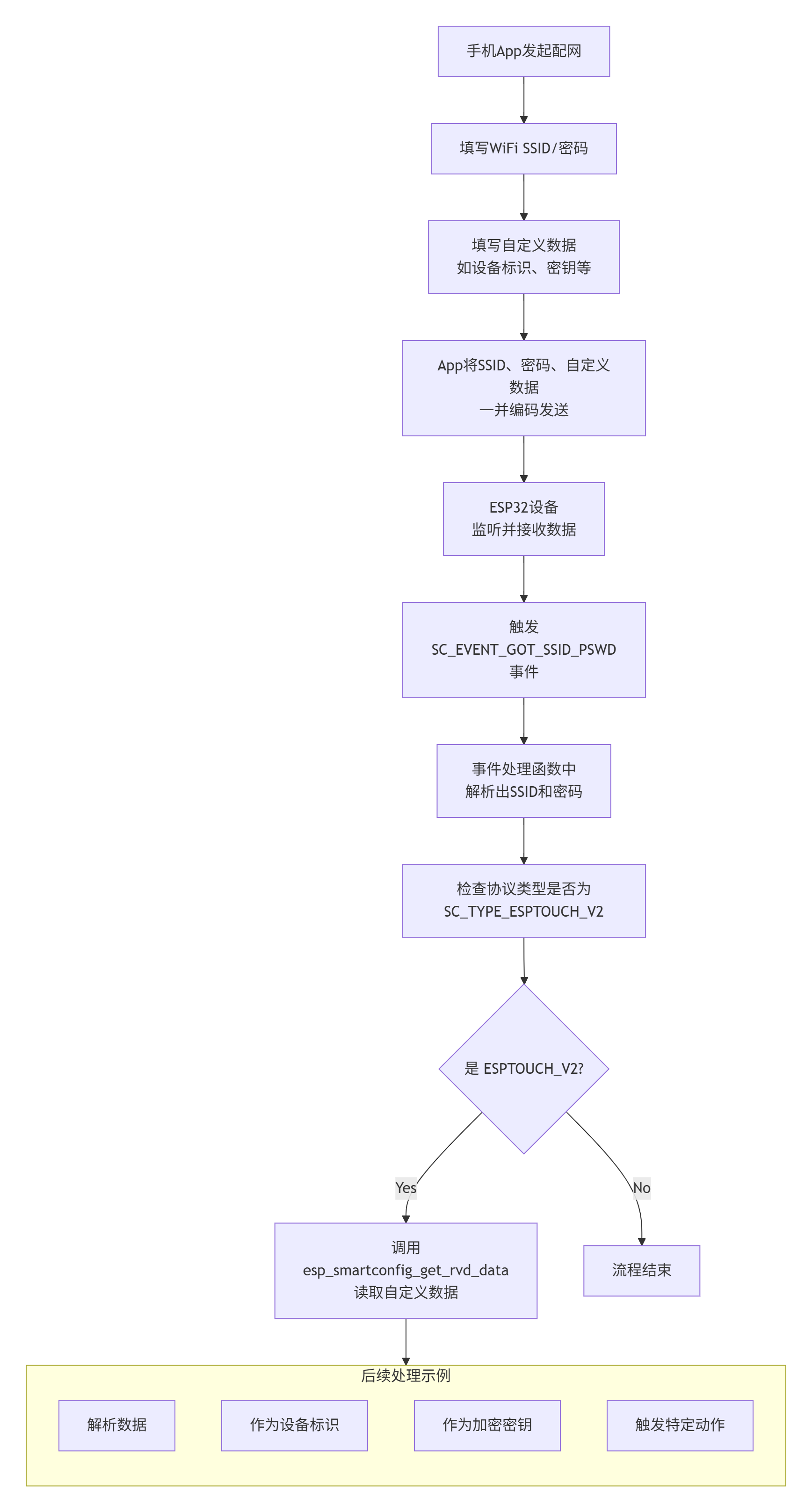

图 51.3.2.1.1 函数esp_smartconfig_get_rvd_data()接收数据流程图

应用场景：
这个功能为产品设计提供了更大的灵活性。以下是几个典型应用场景：

1. 设备标识与绑定：
场景：一个手机APP需要控制多个相同的设备（如多个灯泡）。配网时，APP可以发送一个自定义标识符（如目标设备的别名、房间号）。
好处：设备收到后，可以把自己命名为“客厅主灯”，从而与“卧室台灯”区分开。APP在后续控制时，可以根据这个标识符精准控制，无需用户再次区分。

2. 预共享密钥（PSK）或令牌传输：
场景：设备连接WiFi后，需要与一个特定的云服务器或用户账号进行绑定，这个过程需要一个安全的认证令牌。
好处：APP可以在配网阶段，将用户登录后获得的认证令牌（Token）通过这个通道传给设备。设备联网后，直接使用该令牌与服务器通信，无需再走一遍复杂的绑定流程，实现“配网即绑定”。

3. 批量生产与配置：
场景：在工厂生产环节，需要将一些通用参数（如产品型号、固件版本、默认服务器地址）写入设备。
好处：可以通过一个工具APP，利用SmartConfig同时为一批设备配置相同的WiFi信息和这些通用参数，大大提高生产效率。

4. 提供附加信息：
场景：设备需要知道一些简单的网络配置或操作指令。
好处：APP可以传送一个指令，例如告诉设备连接后使用静态IP，或者配网成功后立即开启某种模式。

代码示例，只是简单地将数据以十六进制形式打印出来。在实际产品中，会在这里解析数据并实现上述的应用场景逻辑。

/* 手机APPEspTouch软件使用ESPTOUCH V2模式，会执行以下代码 */
if (evt->type == SC_TYPE_ESPTOUCH_V2) { // 1. 检查协议类型
    ESP_ERROR_CHECK( esp_smartconfig_get_rvd_data(rvd_data, sizeof(rvd_data)) ); // 2. 获取数据
    ESP_LOGI(TAG, "RVD_DATA:"); // 3. 打印日志（示例处理）
    for (int i = 0; i < 33; i++) {
        printf("%02x ", rvd_data[i]);
    }
    printf("\n");
}

重要注意事项：

数据长度限制：保留数据的长度非常有限（通常最多几十个字节，例如 EspTouch v2 规定是 33 字节）。它不适合传输大量数据；

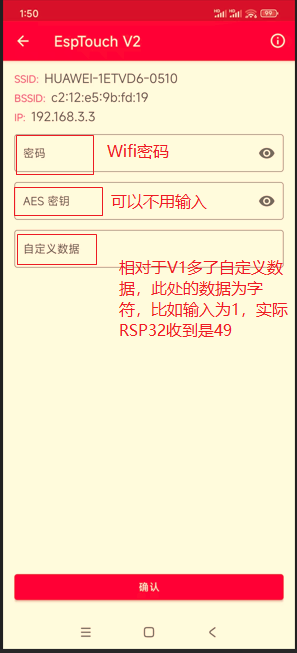

协议版本依赖：此功能仅支持 EspTouch V2 协议。传统的 EspTouch V1 或 AirKiss 协议不支持此功能。在手机APP端，也需要使用支持 V2 协议的 SDK 或代码来发送数据；
调用时机：必须在接收到 SC_EVENT_GOT_SSID_PSWD事件之后、调用esp_smartconfig_stop()之前调用此函数，否则可能无法获取到数据。

51.3.2.2 main函数解析
        在本章节实验中，只关心 main.c 文件内容即可，该文件内容如下：
特别注意：
        测试遇到问题：在实际测试发现ESP32 的 SmartConfig（使用EspTouch V2）一直连接失败或超时问题？
        解决方法：最终分析发现代码中调用esp_smartconfig_set_type()函数设置配网协议参数不对。使用ESPTOUCH V1此处要设置为SC_TYPE_ESPTOUCH，使用ESPTOUCH V2此处要设置为SC_TYPE_ESPTOUCH_V2，否则配网会失败。

/* 定义事件 */
static EventGroupHandle_t s_wifi_event_group;
static const int CONNECTED_BIT = BIT0;
static const int ESPTOUCH_DONE_BIT = BIT1;
static const char *TAG = "smartconfig_example";
static void smartconfig_task(void * parm);
static char lcd_buff[100] = {0};


/**
 * @brief       WIFI链接糊掉函数
 * @param       arg:传入网卡控制块
 * @param       event_base:WIFI事件
 * @param       event_id:事件ID
 * @param       event_data:事件数据
 * @retval      无
 */
static void event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START)
    {
        xTaskCreate(smartconfig_task, "smartconfig_task", 4096, NULL, 3, NULL);
    }
	// WIFI_EVENT_STA_DISCONNECTED（连接失败，会自动重连）
    else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED)
    {
        esp_wifi_connect();
        xEventGroupClearBits(s_wifi_event_group, CONNECTED_BIT);
    }
    else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP)
    {
        xEventGroupSetBits(s_wifi_event_group, CONNECTED_BIT);
    }
    else if (event_base == SC_EVENT && event_id == SC_EVENT_SCAN_DONE)
    {
        ESP_LOGI(TAG, "Scan done");
        spilcd_show_string(0, 90, 320, 16, 16, "In the distribution network......", BLUE);
    }
    else if (event_base == SC_EVENT && event_id == SC_EVENT_FOUND_CHANNEL)
    {
        ESP_LOGI(TAG, "Found channel");
    }
    /* 已获取SSID和密码,表示配网成功 */
    else if (event_base == SC_EVENT && event_id == SC_EVENT_GOT_SSID_PSWD)
    {
        ESP_LOGI(TAG, "Got SSID and password");

        smartconfig_event_got_ssid_pswd_t *evt = (smartconfig_event_got_ssid_pswd_t *)event_data;
        wifi_config_t wifi_config;
        uint8_t ssid[33] = { 0 };
        uint8_t password[65] = { 0 };
        uint8_t rvd_data[33] = { 0 };

        bzero(&wifi_config, sizeof(wifi_config_t));
        memcpy(wifi_config.sta.ssid, evt->ssid, sizeof(wifi_config.sta.ssid));
        memcpy(wifi_config.sta.password, evt->password, sizeof(wifi_config.sta.password));
        wifi_config.sta.bssid_set = evt->bssid_set;

        if (wifi_config.sta.bssid_set == true)
        {
            memcpy(wifi_config.sta.bssid, evt->bssid, sizeof(wifi_config.sta.bssid));
        }

        memcpy(ssid, evt->ssid, sizeof(evt->ssid));
        memcpy(password, evt->password, sizeof(evt->password));
        ESP_LOGI(TAG, "SSID:%s", ssid);
        ESP_LOGI(TAG, "PASSWORD:%s", password);

        spilcd_fill(0,90,320,240,WHITE);
        sprintf(lcd_buff, "%s",ssid);
        spilcd_show_string(0, 90, 320, 16, 16, lcd_buff, BLUE);
        sprintf(lcd_buff, "%s",password);
        spilcd_show_string(0, 110, 320, 16, 16, lcd_buff, BLUE);
        spilcd_show_string(0, 130, 320, 16, 16, "Successful distribution network", BLUE);

        /* 手机APPEspTouch软件使用ESPTOUCH V2模式，会执行以下代码 */
        if (evt->type == SC_TYPE_ESPTOUCH_V2)
        {
            ESP_ERROR_CHECK( esp_smartconfig_get_rvd_data(rvd_data, sizeof(rvd_data)) );
            ESP_LOGI(TAG, "RVD_DATA:");

            for (int i = 0; i < 33; i++)
            {
                printf("%02x ", rvd_data[i]);
            }

            printf("\n");
        }

        ESP_ERROR_CHECK( esp_wifi_disconnect() );
		//将获取到的SSID和密码设置到Wi-Fi驱动中
        ESP_ERROR_CHECK( esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );
		//尝试连接目标Wi-Fi网络
        esp_wifi_connect();
    }
	// 配网完成 (SC_EVENT_SEND_ACK_DONE)
    else if (event_base == SC_EVENT && event_id == SC_EVENT_SEND_ACK_DONE)
    {
        xEventGroupSetBits(s_wifi_event_group, ESPTOUCH_DONE_BIT);
    }
}

/**
 * @brief       WiFi一键配网
 * @param       无
 * @retval      无
 */
static void wifi_smartconfig_sta(void)
{
    /* 初始化网卡 */
    ESP_ERROR_CHECK(esp_netif_init());
    /* 创建事件 */
    s_wifi_event_group = xEventGroupCreate();
    /* 使用默认配置初始化包括netif的Wi-Fi */
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    /* 把WIFI网卡设置为STA模式 */
    esp_netif_t *sta_netif = esp_netif_create_default_wifi_sta();
    assert(sta_netif);
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    /* WIFI初始化 */
    ESP_ERROR_CHECK( esp_wifi_init(&cfg) );

    /* 注册WIFI事件 */
    ESP_ERROR_CHECK( esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID, &event_handler, NULL) );
    ESP_ERROR_CHECK( esp_event_handler_register(IP_EVENT, IP_EVENT_STA_GOT_IP, &event_handler, NULL) );
    ESP_ERROR_CHECK( esp_event_handler_register(SC_EVENT, ESP_EVENT_ANY_ID, &event_handler, NULL) );

    ESP_ERROR_CHECK( esp_wifi_set_mode(WIFI_MODE_STA) );
    ESP_ERROR_CHECK( esp_wifi_start() );
}

/**
 * @brief       一键配网回调函数
 * @param       parm:传入的形参(未使用)
 * @retval      无
 */
static void smartconfig_task(void * parm)
{
    parm = parm;
    EventBits_t uxBits;
    /* 设置配网协议，注意：如果使用ESPTOUCH V2，此处必须SC_TYPE_ESPTOUCH_V2，如果使用ESPTOUCH 此处必须SC_TYPE_ESPTOUCH*/
    ESP_ERROR_CHECK( esp_smartconfig_set_type(SC_TYPE_ESPTOUCH_V2) );
    /* 设置配网参数 */
    smartconfig_start_config_t cfg = SMARTCONFIG_START_CONFIG_DEFAULT();
    /* 开始配网，让ESP32进入混杂模式（Promiscuous Mode） */
    ESP_ERROR_CHECK( esp_smartconfig_start(&cfg) );

    while (1)
    {
        /* 获取事件 */
        uxBits = xEventGroupWaitBits(s_wifi_event_group, CONNECTED_BIT | ESPTOUCH_DONE_BIT, true, false, portMAX_DELAY);

        /* 配网成功 */
        if(uxBits & CONNECTED_BIT)
        {
            ESP_LOGI(TAG, "WiFi Connected to ap");
        }

        /* 智能配置结束 */
        if(uxBits & ESPTOUCH_DONE_BIT)
        {
            ESP_LOGI(TAG, "smartconfig over");
            esp_smartconfig_stop();
            vTaskDelete(NULL);
        }
    }
}

/**
 * @brief       程序入口
 * @param       无
 * @retval      无
 */
void app_main(void)
{
    esp_err_t ret;

    ret = nvs_flash_init();     /* 初始化NVS */
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ESP_ERROR_CHECK(nvs_flash_init());
    }

    led_init();                 /* LED初始化 */
    my_spi_init();              /* SPI初始化 */
    myiic_init();               /* IIC初始化 */
    xl9555_init();              /* 初始化按键 */
    spilcd_init();              /* LCD屏初始化 */

    spilcd_show_string(0, 0, 320, 32, 32, "ESP32-S3", RED);
    spilcd_show_string(0, 40, 320, 24, 24, "WiFi SmartConfig Test", RED);
    spilcd_show_string(0, 70, 320, 16, 16, "ATOM@ALIENTEK", RED);
    wifi_smartconfig_sta();

    while (1)
    {
        LED0_TOGGLE();
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

上述源码是把 ESP32-S3 设备配置为 STA 模式，然后开启配网任务并启动配网，此时，ESP32-S3 处于混杂模式下，监听网络中的所有报文，当手机 APP 将当前连接的 SSID 和密码编
码到 UDP 报文中，通过广播或组播的方式发送报文， ESP32-S3 接收到 UDP 报文后解码，得到
SSID 和密码，然后使用该组 SSID 和密码去连接当前网络。
接下来再详细分析实现，分析之前我们再理解下发送端（手机APP）和接收端（ESP32设备）动作：
发送端（手机APP）:

手机连接着目标Wi-Fi路由器；
APP将目标Wi-Fi的SSID和密码进行编码。EspTouch V1协议的一种典型编码方式是：将字符信息转换为特定的UDP数据包长度序列。另一种方式是使用特定的UDP目标端口号来代表不同的数据；
手机在局域网内持续发送这些特殊编码的UDP广播包或组播包。由于路由器不会阻拦局域网内的广播包，这些包能够顺利被广播到整个Wi-Fi网络环境中。

接收端（ESP32设备）:

ESP32启动后，处于STA模式但未配置任何网络信息；
它启动SmartConfig后，Wi-Fi射频会进入混杂模式，接收空气中所有它能抓到的无线数据包，而不仅仅是发给它的包；
SmartConfig组件过滤并分析这些数据包。它只关心符合EspTouch协议格式的UDP包；
通过分析这些包的长度序列或端口号序列，ESP32可以反向解码出原始的SSID和密码信息；
一旦解码成功，它就获得了连接网络所需的全部信息，进而发起连接。

代码实现中涉及多个状态转换，是理解的关键，主要在event_handler()和smartconfig_task()两个函数中实现，详细状态转换如下表所示：

当前状态	事件	动作	下一状态
未初始化	系统启动	初始化NVS和外设	初始化完成
初始化完成	调用wifi_smartconfig_sta	创建事件组,初始化网络	WiFi就绪
WiFi就绪	WIFI_EVENT_STA_START	创建smartconfig_task	配网就绪
配网就绪	esp_smartconfig_start	启动配网监听	监听中
监听中	SC_EVENT_GOT_SSID_PSWD	提取凭证,设置WiFi配置	凭证获取
凭证获取	esp_wifi_connect	尝试连接WiFi	连接中
连接中	IP_EVENT_STA_GOT_IP	设置CONNECTED_BIT	已连接
监听中	SC_EVENT_SEND_ACK_DONE	设置ESPTOUCH_DONE_BIT	配网完成
已连接 & 配网完成	两个标志位都置位	停止配网,删除任务	完成
