叶片 | 风力机叶片结构频率和阻尼比

某实验室做了一个小叶片模型的试验，叶片长14米，重725千克。

如果我们把叶片做个缩放，放大5倍到70米，达到实际的叶片长度，重量大概是20吨，和实际用的叶片差不多。

相当于给叶片做了三维拉伸，各个方向拉伸到原来的5倍，但是重量达不到三次方的关系、不会是5^3=125倍，因为叶片基本是空心的。

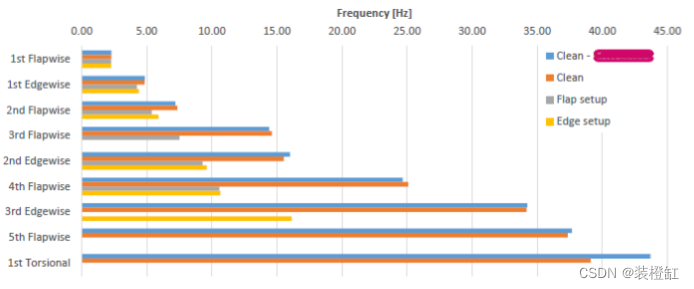

叶片频率

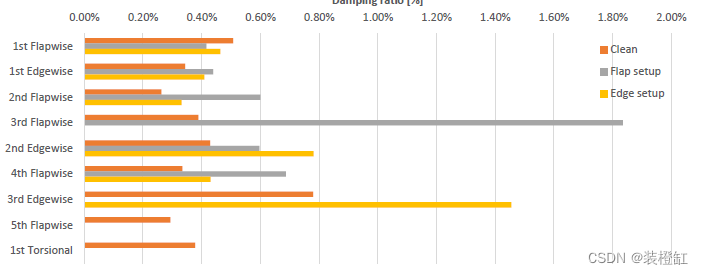

叶片阻尼比



实际叶片的挥舞频率大概是2.5/5=0.5Hz，即频率之比是长度之比的倒数。

实际叶片的结构阻尼比是无量纲的，缩放后不会有明显变化。上图可见，叶片一阶挥舞、摆振阻尼大概是0.4%。

因为叶片的阻尼比主要与叶片中的复合材料相关，如下表。

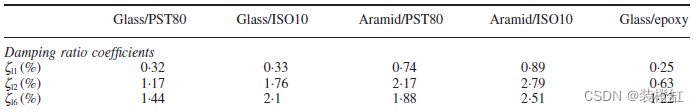

不同材料阻尼比

上图中的结构阻尼比是通过实验室测试辨识得出的，为了获得更高的信噪比，叶尖位移较大，引入了气动阻尼，尤其是增加了挥舞方向的阻尼比，导致结构阻尼比辨识不准确。
