CAD彩色线条直接打印成黑白PDF的办法

只需要进行打印设置就行，不需要修改CAD线条颜色

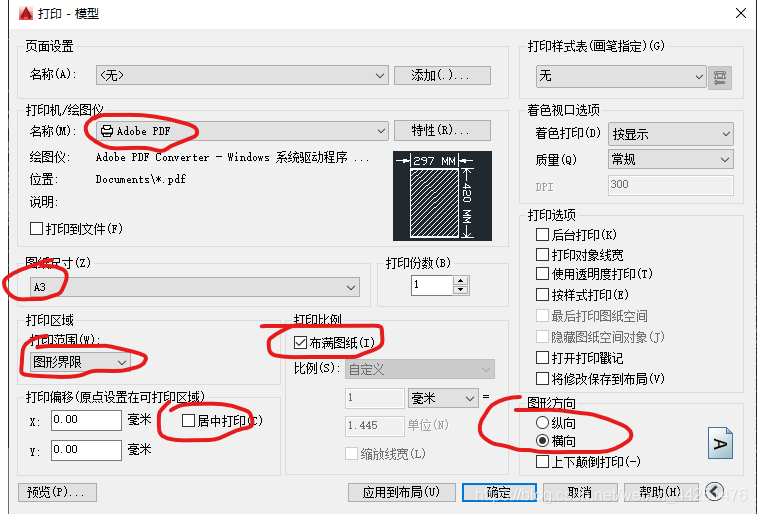

1.打开CAD图纸，点击打印，设置一般打印选项

本步中，各设置选项可直接按照图中来，如果预览发现不对可做相应修改。

【一般预览图纸的时候，发现残缺不全，多是因为图纸设置与画图图纸不匹配（如画图设置为A3，但是打印选A4就会不全），这时候有两种办法：其一更改打印图纸选项为A3，其二打印范围选择窗口后进行居中设置等微调】

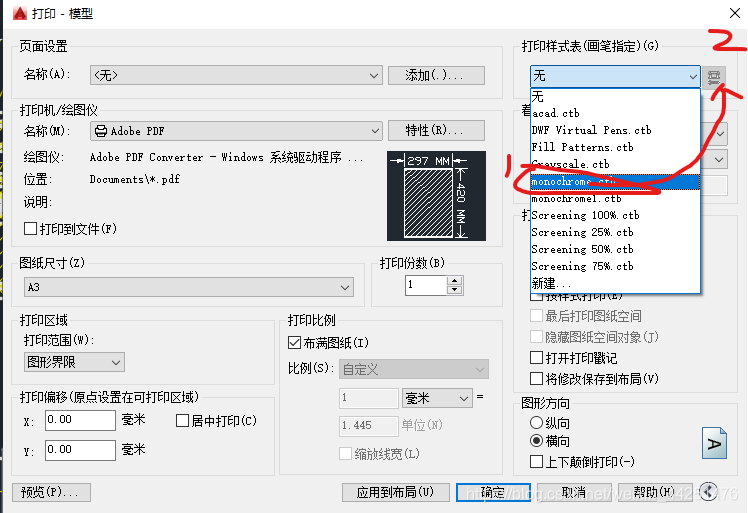

2.新建‘打印样式表’

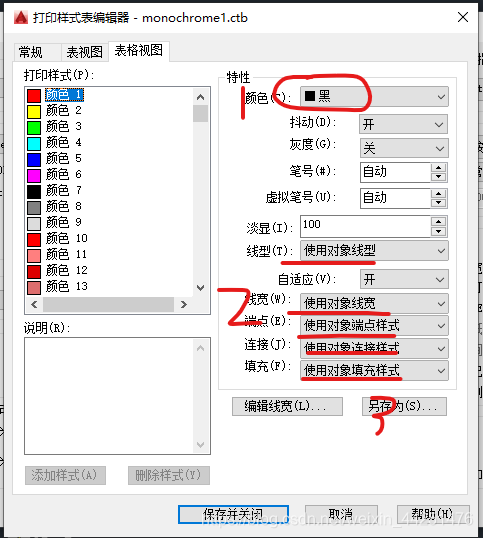

点击打印样式表下拉菜单，选中monochrome.ctb，然后点击2处在monochrome.ctb基础上，按以下第二图新建打印样式表，第一次新建另存为‘monochrome1.ctb’。【直接保存并关闭，会修改CAD默认样式，不建议修改】

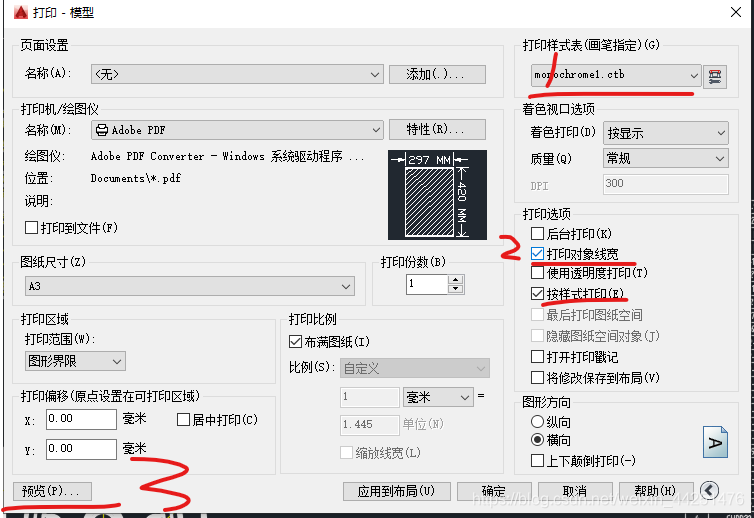

3.第三步选择打印样式和选项

按图选好设置后，点击预览就成功了
