Rockchip ---I2C设备问题排查思路总结

一、排查思路

在对应的I2C节点下添加设备节点后，可以进入系统中使用i2cdetect命令，该命令用于检测和扫描 I2C 总线上设备

i2cdetect -y <i2c总线号>

该命令会向总线上所有的地址发送一个信号，如果该地址上有设备，就会回复一个应答信号

1. 问题一：总线没有挂载上

此时执行上述命令，就会报错
检查IIC设备的引脚是不是被占用了，如果被占用就会导致IIC总线挂载不上。

2. 问题二：IIC设备没有应答

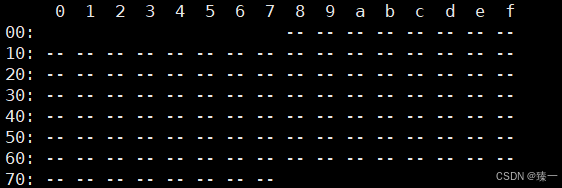

如果显示下图，说明没有收到应答

正常情况下，即使此时没有设备树节点和驱动，只要该地址上有i2c设备就会在对应地址显示出地址，
若是没有显示，就要排查问题：

1. 检查挂载的IIC总线是否有误
2. 检查挂载的IIC总线复用功能是否正确
3. 检查IIC总线status是否处于开启状态
4. 检查IIC设备的power和enable引脚是否处于开启状态

排查上述问题后仍然未解决，可以使用逻辑分析仪查看IIC设备的通信是否正常，是否有输出波形

下图是识别到IIC设备的打印信息：

• 注：还有一种情况可能也会出现执行上述命令时，设备没有应答；
• 当设备的寄存器地址为16位时，使用该命令可能也会出现无应答的现象，但是使用逻辑分析仪查看IIC引脚输出是正常的。

二、i2cdetect命令

i2cdetect [-y] [-a] [-q|-r] I2CBUS [FIRST LAST]
	参数说明:
		-y：在扫描过程中，如果遇到设备不响应，不打印错误信息。
		-a：显示所有可能的 I2C 设备地址，而不仅仅是那些响应的地址。
		-q 或 -r：这两个选项都是用来减少输出的详细程度。-q 选项会生成更简洁的输出，而 -r 选项会生成原始格式的输出。
	@I2CBUS：可以是 I2C 总线的编号（整数），也可以是 I2C 总线的名称（如 /dev/i2c-1）。
	@FIRST LAST：这两个参数用来限制扫描的地址范围。FIRST 是起始地址，LAST 是结束地址。
	@address1 [address2...]：指定要扫描的 I2C 设备地址。

1. 扫描 I2C 总线 1 上的所有设备：

i2cdetect 1

2. 快速扫描 I2C 总线 1：

i2cdetect -F 1

3. 列出所有 I2C 总线：

i2cdetect -l

4. 扫描 I2C 总线 1 上的地址范围 0x00 到 0x0F：

i2cdetect 1 0x00 0x0F

5. 静默模式下扫描 I2C 总线 1：

i2cdetect -q 1

6. 原始模式下扫描 I2C 总线 1：

i2cdetect -r 1
