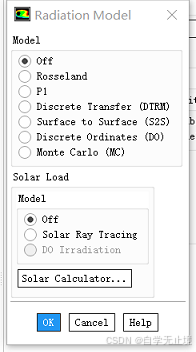

fluent自学--辐射模型

Fluent中辐射模型用于模拟热辐射传热过程，尤其在高温、燃烧、太阳能等场景中至关重要。以下是Fluent中主要辐射模型的原理、特点及适用场景的详细说明：

1. Discrete Ordinates (DO) 模型

• 原理：将辐射传输方程（RTE）在空间和角度上离散化，通过求解每个离散方向上的辐射强度。
• 特点：
  • 适用于复杂几何和非灰介质（如气体、颗粒）。
  • 可处理各向异性散射和光谱辐射（需配合灰体或非灰体模型）。
  • 计算量较大，尤其是角度离散数（θ和φ方向的分割数）较高时。
• 适用场景：
  • 燃烧室、熔炉、玻璃加工等涉及参与性介质（如CO₂、H₂O）的辐射传热。
  • 需要高精度模拟散射或光谱特性的情况。

2. Surface-to-Surface (S2S) 模型

• 原理：假设介质透明（不参与辐射），仅计算表面间的直接辐射交换，利用视角因子（view factor）简化计算。
• 特点：
  • 计算速度快，适合大尺度模型（如建筑、太阳能集热器）。
  • 忽略介质吸收/散射，仅考虑表面辐射。
• 适用场景：
  • 真空或透明介质环境（如卫星热分析、建筑采光）。
  • 介质对辐射无显著影响的封闭空间传热。

3. Discrete Transfer Radiation Model (DTRM)

• 原理：从边界发射射线追踪路径，沿射线积分求解辐射强度。
• 特点：
  • 适用于光学厚介质（如高浓度颗粒或气体）。
  • 计算效率低于DO模型，且无法处理散射。
  • 对网格质量敏感，需避免射线穿透问题。
• 适用场景：
  • 燃烧器、火焰传播等光学厚度较大的问题。
  • 需要快速估算辐射热流的初步分析。

4. P1 模型

• 原理：基于球谐函数展开，将RTE简化为扩散方程，假设辐射强度各向同性。
• 特点：
  • 计算量小，适合光学厚介质（如高浓度颗粒流）。
  • 对各向异性散射处理能力有限。
• 适用场景：
  • 流化床、颗粒流等介质光学厚度较大的场景。
  • 需要快速求解且精度要求不高的辐射问题。

5. Rosseland 模型

• 原理：假设介质为光学极厚（optically thick），辐射传热等效为扩散过程，与导热类似。
• 特点：
  • 仅适用于光学极厚介质（如熔融金属、玻璃）。
  • 无法处理边界辐射或表面间的直接辐射交换。
• 适用场景：
  • 金属铸造、熔融材料加工等光学厚度极大的问题。

模型选择建议

1. 介质是否参与辐射：
   • 透明介质 → S2S。
   • 参与性介质（气体/颗粒）→ DO、DTRM、P1。
2. 光学厚度（Optical Thickness）：
   • 薄 → DO、DTRM。
   • 厚 → P1。
   • 极厚 → Rosseland。
3. 散射特性：
   • 各向异性散射 → DO。
   • 无散射或各向同性 → DTRM、P1。
4. 计算资源：
   • 高精度/复杂问题 → DO。
   • 快速估算 → DTRM、P1。

• 燃烧模拟：DO模型（考虑气体辐射及散射）。
• 建筑热舒适性：S2S模型（忽略空气辐射）。
• 火箭尾焰：DTRM模型（快速估算高温气体辐射）。
• 金属凝固：Rosseland模型（极厚介质）。
