前言

在imx6ull上面移植qt之前最好是已经移植了他的触摸库和驱动，要不然应用启动却无法交互就小尴尬了，这个触摸库我会放在后面单独分享，要不然内容就太多了，一开始我移植的是qt5.14版本，但是后面在编译的时候提示c++什么的问题，没整明白，暂时用了5.12.9的qt版本
绝大多数内容都是一样的。如果你也是初次移植建议参考我的版本，等会玩了再用更高的qt版本

环境

主机 Ubuntu16.04
设备正点原子的imx6ull

获取QT库

直接点用wget获取就行了

wget https://download.qt.io/archive/qt/5.12/5.12.9/single/qt-everywhere-src-5.12.9.tar.xz

拿到源码后解压

tar vxf qt-everywhere-src-5.12.9.tar.xz

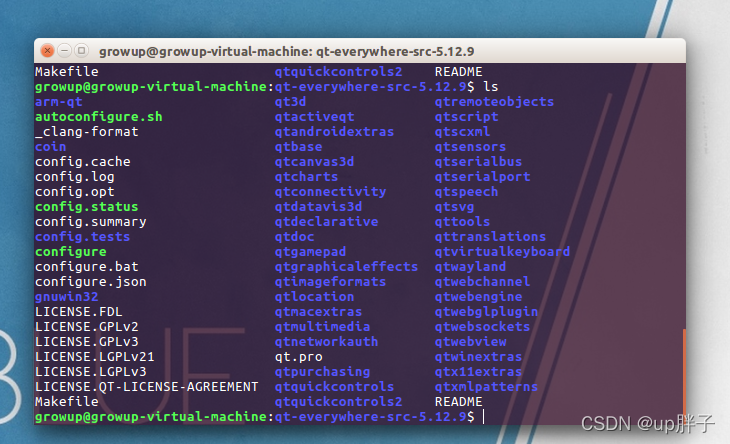

解压之后进入解压目录就是这个样子的

cd qt-everywhere-src-5.12.9/

在这里插入图片描述

配置与编译QT

接下来我们需要配置一下qt的编译环境对qmake.conf进行编辑

vi qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf

修改内容如下‘

#
# qmake configuration for building with arm-linux-gnueabi-g++
#

MAKEFILE_GENERATOR      = UNIX
CONFIG                 += incremental
QMAKE_INCREMENTAL_STYLE = sublib

QT_QPA_DEFAULT_PLATFORM = linuxfb
QMAKE_CFLAGS += -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard
QMAKE_CXXFLAGS += -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard

include(../common/linux.conf)
include(../common/gcc-base-unix.conf)
include(../common/g++-unix.conf)

# modifications to g++.conf
QMAKE_CC                = arm-linux-gnueabihf-gcc
QMAKE_CXX               = arm-linux-gnueabihf-g++
QMAKE_LINK              = arm-linux-gnueabihf-g++
QMAKE_LINK_SHLIB        = arm-linux-gnueabihf-g++

# modifications to linux.conf
QMAKE_AR                = arm-linux-gnueabihf-ar cqs
QMAKE_OBJCOPY           = arm-linux-gnueabihf-objcopy
QMAKE_NM                = arm-linux-gnueabihf-nm -P
QMAKE_STRIP             = arm-linux-gnueabihf-strip
load(qt_config)

修改完之后保存退出
接着我们需要再解压出来的qt目录创建一个脚本，名字随意但是内容一定要好好写
我这里就叫autoconfigure.sh ，如果你没有创建这个文件直接输入以下命令也可以

gedit autoconfigure.sh

其中内容如下

#!/bin/bash
./configure -prefix /home/growup/linux/qt-everywhere-src-5.12.9/arm-qt \
-opensource \
-confirm-license \
-release \
-strip \
-shared \
-xplatform linux-arm-gnueabi-g++ \
-optimized-qmake \
-c++std c++11 \
--rpath=no \
-pch \
-skip qt3d \
-skip qtactiveqt \
-skip qtandroidextras \
-skip qtcanvas3d \
-skip qtconnectivity \
-skip qtdatavis3d \
-skip qtdoc \
-skip qtgamepad \
-skip qtlocation \
-skip qtmacextras \
-skip qtnetworkauth \
-skip qtpurchasing \
-skip qtremoteobjects \
-skip qtscript \
-skip qtscxml \
-skip qtsensors \
-skip qtspeech \
-skip qtsvg \
-skip qttools \
-skip qttranslations \
-skip qtwayland \
-skip qtwebengine \
-skip qtwebview \
-skip qtwinextras \
-skip qtx11extras \
-skip qtxmlpatterns \
-make libs \
-make examples \
-nomake tools -nomake tests \
-gui \
-widgets \
-dbus-runtime \
--glib=no \
--iconv=no \
--pcre=qt \
--zlib=qt \
-no-openssl \
--freetype=qt \
--harfbuzz=qt \
-no-opengl \
-linuxfb \
--xcb=no \
-tslib \
--libpng=qt \
--libjpeg=qt \
--sqlite=qt \
-plugin-sql-sqlite \
-I/home/growup/linux/tool/tslib-1.21/arm-tslib/include \
-L/home/growup/linux/tool/tslib-1.21/arm-tslib/lib \
-recheck-all

##你希望的编译结果，库之类的输出目录是哪里
./configure -prefix /home/growup/linux/qt-everywhere-src-5.12.9/arm-qt \

##你的触摸库在哪里，如果没有移植的话，就不要填写了
-I/home/growup/linux/tool/tslib-1.21/arm-tslib/include
-L/home/growup/linux/tool/tslib-1.21/arm-tslib/lib
保存退出以后就可以开始编译了首先运行

sudo chmod 777 autoconfigure.sh

把777 改为u+x也行
之后再执行这个脚本

./ autoconfigure.sh

执行脚本可能需要多等一会儿

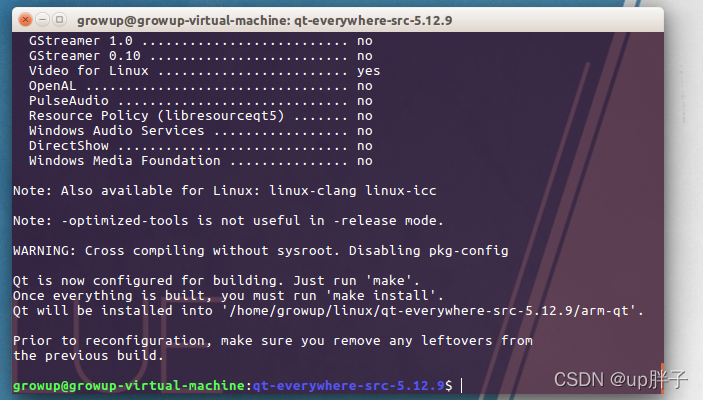

在这里插入图片描述
如果没有问题就是这个样子了接着继续执行编译命令
-j16是你有多少个核心

make -j16

编译完如果没有报错就可以开始安装了
执行以下命令

make install

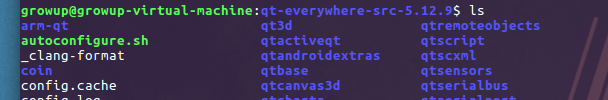

执行完之后会看到我们的目录下已经有我们指定的输出目录了

在这里插入图片描述
接下来可以进入arm-qt查看一下，应该有以下内容

之后把这个目录考到你的开发板根目录下的、usr/lib目录下至于怎么拷贝，方法有很多可以参考我前面分享的
树莓派专栏

添加字库

我在网上也搜罗了好久，发现很多人为了中文支持都再用文泉驿字体，我感觉太麻烦，而且我只是测试用，所以就在我的源码包里面随便捞了一个出来，放在开发板的usr/share/fonts目录下就行了
我用的是这个字库tarzeau_ocr_a.ttf，大家可以去搜一下，怎么方便怎么来吧
以下这些地方都有

find \-name tarzeau_ocr_a.ttf

在这里插入图片描述

修改开发板配置信息

光是拷贝还不行，得让开发板知道他的位置，所以我们需要配置一下开发板的环境变量

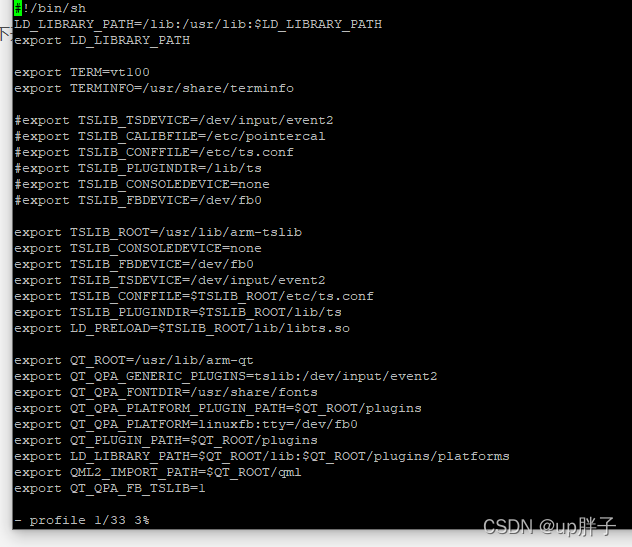

vi etc/profile

内容如下
在这里插入图片描述
如果你还没有移植触摸库建议你只添加和qt有关的内容


export QT_ROOT=/usr/lib/arm-qt
export QT_QPA_GENERIC_PLUGINS=tslib:/dev/input/event2
export QT_QPA_FONTDIR=/usr/share/fonts
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_PLUGIN_PATH=$QT_ROOT/plugins
export LD_LIBRARY_PATH=$QT_ROOT/lib:$QT_ROOT/plugins/platforms
export QML2_IMPORT_PATH=$QT_ROOT/qml
export QT_QPA_FB_TSLIB=1

全部内容我也贴出来吧，方便大家观摩

#!/bin/sh
LD_LIBRARY_PATH=/lib:/usr/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH

export TERM=vt100
export TERMINFO=/usr/share/terminfo

#export TSLIB_TSDEVICE=/dev/input/event2
#export TSLIB_CALIBFILE=/etc/pointercal
#export TSLIB_CONFFILE=/etc/ts.conf
#export TSLIB_PLUGINDIR=/lib/ts
#export TSLIB_CONSOLEDEVICE=none
#export TSLIB_FBDEVICE=/dev/fb0

export TSLIB_ROOT=/usr/lib/arm-tslib
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export TSLIB_TSDEVICE=/dev/input/event2
export TSLIB_CONFFILE=$TSLIB_ROOT/etc/ts.conf
export TSLIB_PLUGINDIR=$TSLIB_ROOT/lib/ts
export LD_PRELOAD=$TSLIB_ROOT/lib/libts.so

export QT_ROOT=/usr/lib/arm-qt
export QT_QPA_GENERIC_PLUGINS=tslib:/dev/input/event2
export QT_QPA_FONTDIR=/usr/share/fonts
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_PLUGIN_PATH=$QT_ROOT/plugins
export LD_LIBRARY_PATH=$QT_ROOT/lib:$QT_ROOT/plugins/platforms
export QML2_IMPORT_PATH=$QT_ROOT/qml
export QT_QPA_FB_TSLIB=1

到这里差不都移植就结束了，我们可以运行一下qt给的测试程序
到开发板根目录运行即可

/usr/lib/arm-qt/examples/sql/masterdetail/masterdetail

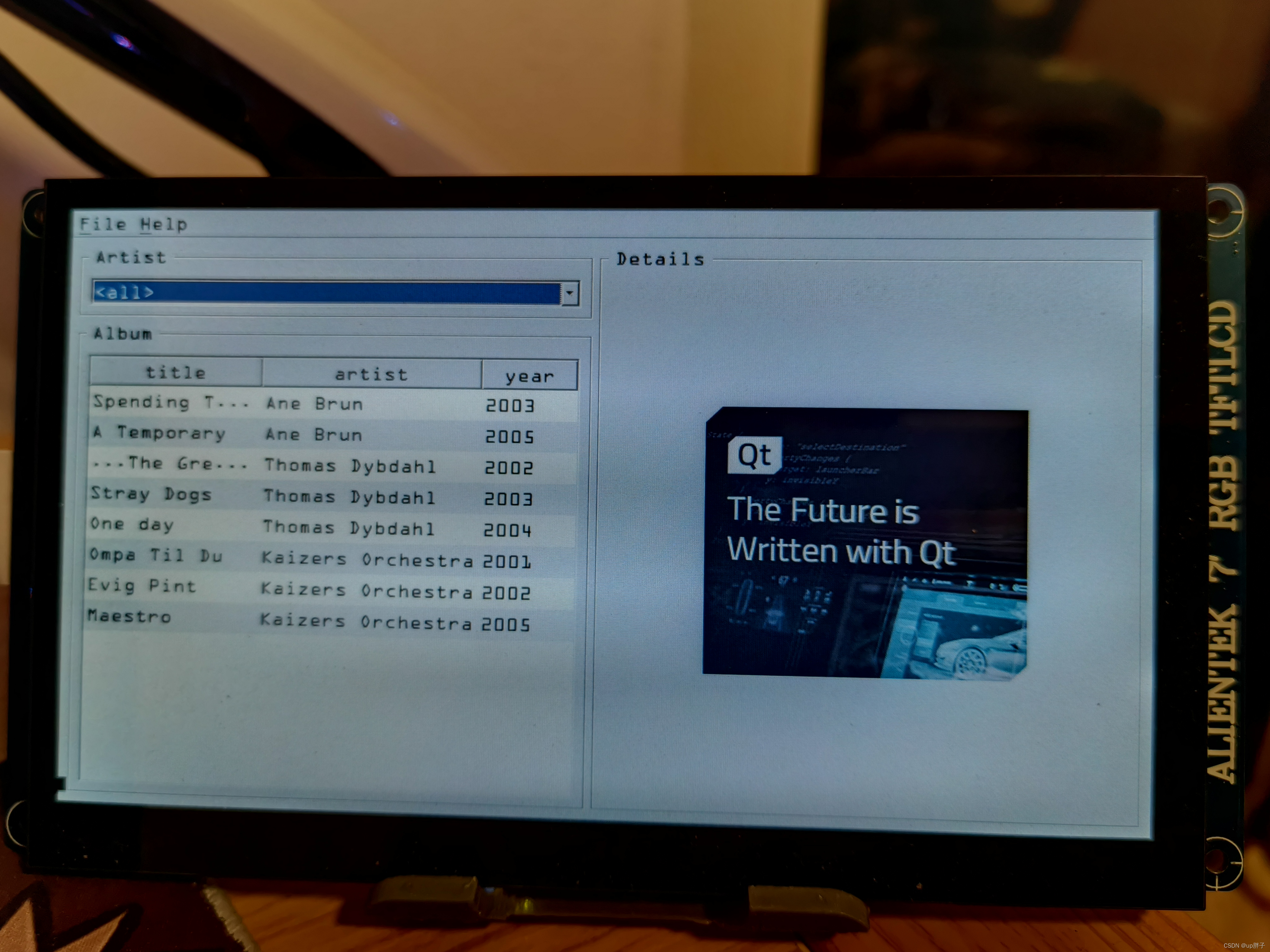

这里运行的是一个数据库的例子效果如下
在这里插入图片描述
这里我么只是运行了一个例子，自然是不能满足于此的呀，我们得能够自己开发才行是吧

搭建开发qt的交叉编译环境

这里需要在ubuntu下载一个qtcreator不管你用什么办法，那个版本都行，不重要，最简单的办法是这样

sudo apt-get install qtcreator

等下载好了以后直接在你的终端运行qtcreator进入操作界面

qtcreator

在这里插入图片描述

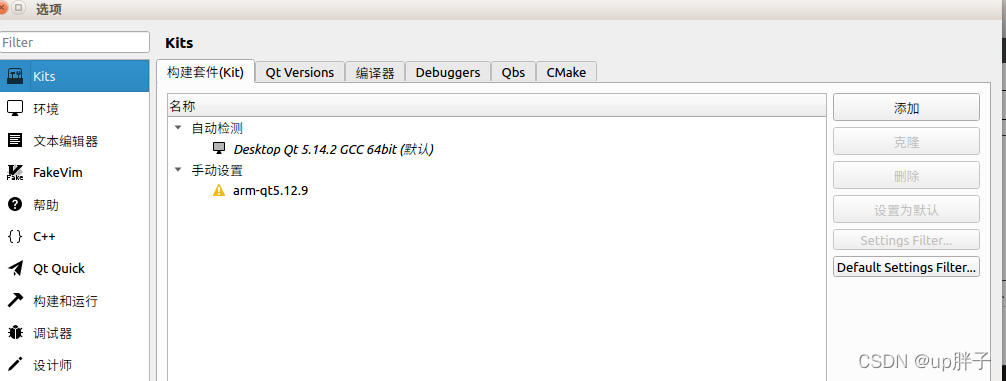

点击工具栏的“工具”->“选项”，可以看到我已经添加了一个套件了

首先需要选择合适的编译器，这个是你编译你开发板用的那个编译器

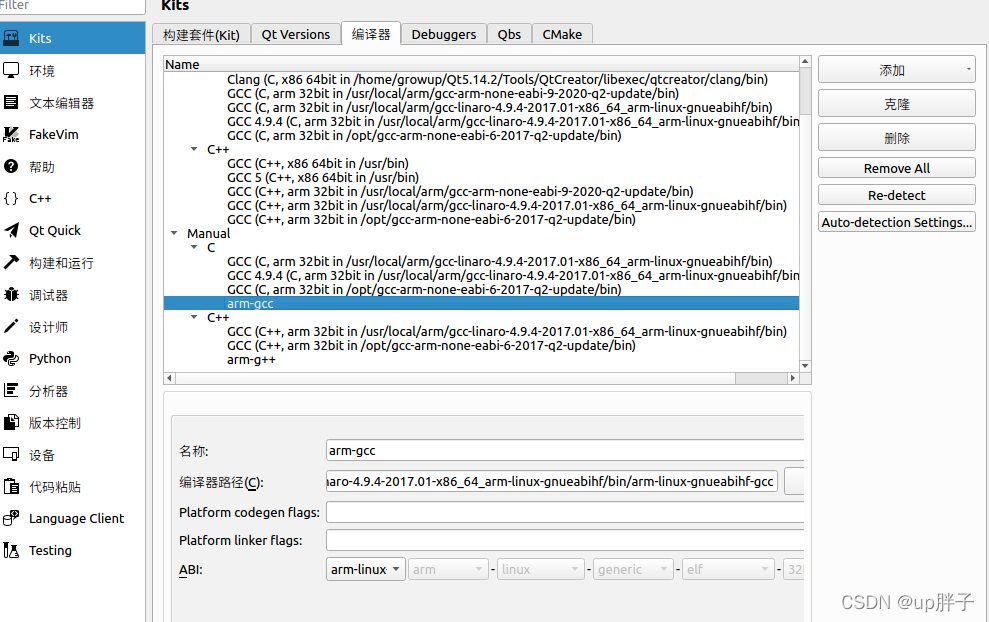

选择编译器->添加->gcc/g++

然后选择你要给编译器取的名字，这个你随意，下面的路径，这个要用你编译器的绝对路径
在这里插入图片描述
添加好了以后点击应用，最好吧gcc/g++对应的编译器都添加了，套路是一样的，无非就是在选择gcc哪里有点区别
添加完了之后还要添加构建套件

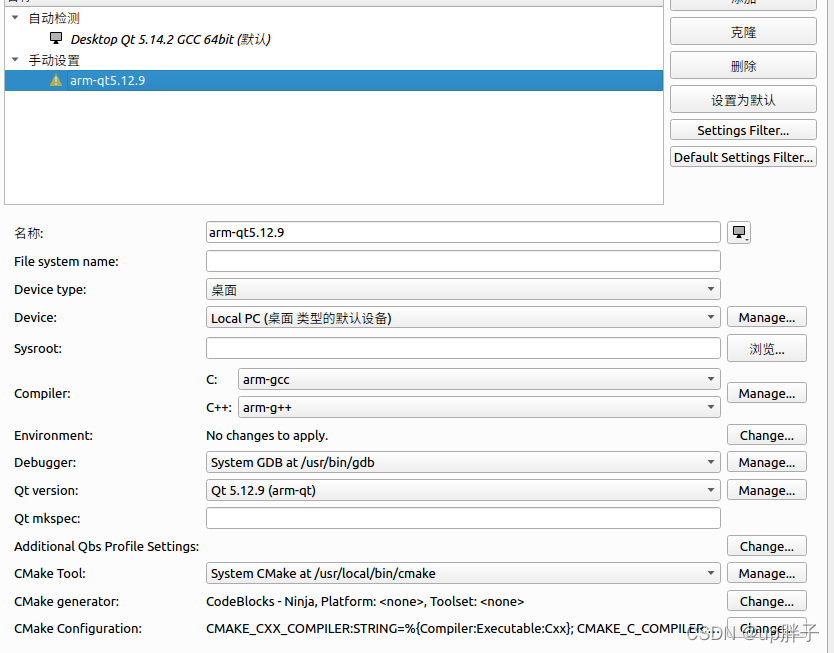

以我添加的这个套件为例，你只需要修改名称和编译器这两项就可以了，其他的暂时不用管，编译器其实就是让你选刚添加的就行了。
在这里插入图片描述

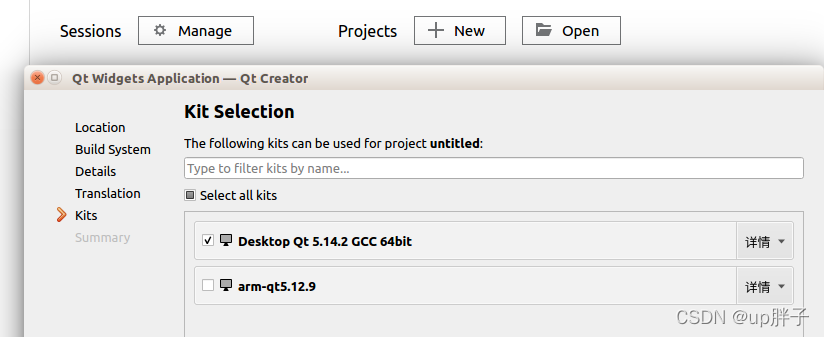

等做完这些，也就可以开始开发了，和之前在pc上开发基本没有区别，只是在你新建工程时这里要选择我们刚添加的开发套件，并且编译完了以后只能拷贝到ARM运行，不能在PC上面运行
