全球电源插头种类

电源插头从 Type A到Type O

文章目录

前言

一直想找到关于电源plug的资料和图片， 网上搜索了好久， 终于找到并转录过来，也希望能够分享给需要的同学。

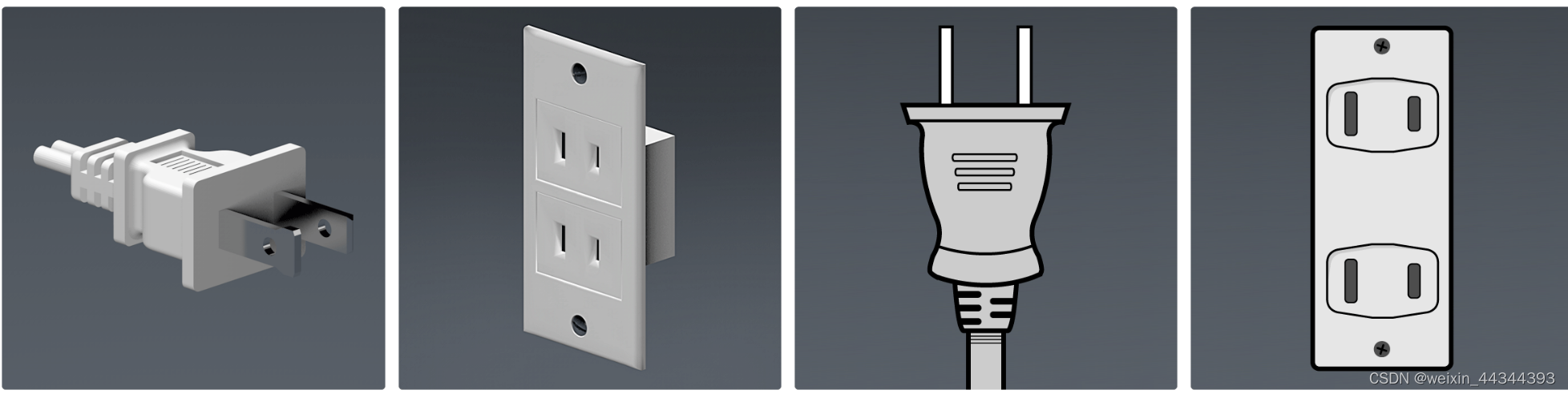

插头类型 Type A

适用于:中国、北美洲、中美洲、日本

A型电插头是一个不接地的插头，有两个平行的平面引脚。虽然美国插头和日本插头看起来是一样的，但是美国插头的中性插脚比带电插脚宽，而日本插头的两个插脚尺寸相同。因此，日本的插头可以在美国使用，但通常不能在美国使用。

A型和B型插头的插脚在插头尖端附近有一个孔，与一些插座的触点刷上的“凸起”相吻合，这样插脚就能更紧密地夹住，以便更好地接触，也可以防止插头滑出插座。有些插口有弹簧叶片，可以夹住插销的侧面代替插孔的作用。
在这里插入图片描述

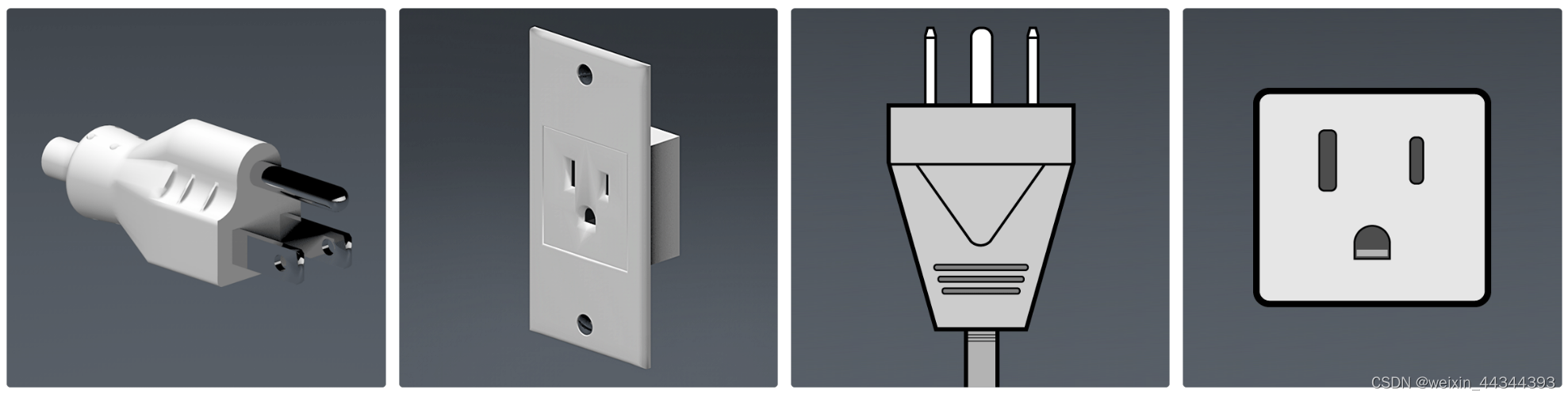

插头类型 Type B

适用于:北美洲、中美洲、日本

B型电插头有两个平的平行引脚和一个圆形接地(或接地)引脚。接地脚要比其他两个长，这样设备在电源连接之前就接地了。与A型插头一样，美国和日本的版本略有不同。

B型插头的额定电流为15安培。
在这里插入图片描述

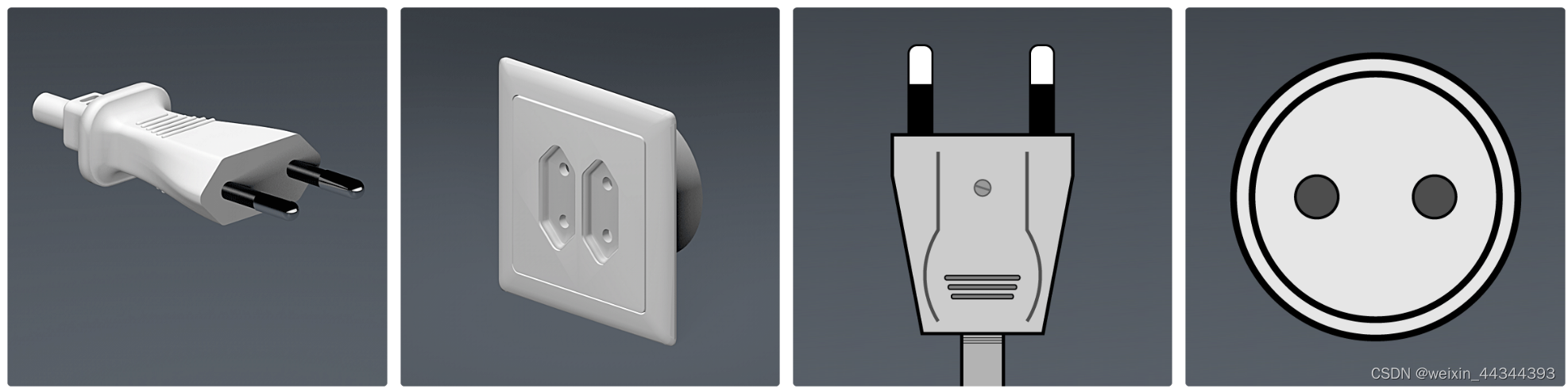

插头类型 Type C

适用地区:除英国、爱尔兰、塞浦路斯和马耳他外的欧洲

C型电插头(或欧洲插头)是一种有两个圆形引脚的两线插头。它们被E, F, J, K或N插座所取代，与C型插头完美配合。

C型插头一般被限制用于需要2.5安培或更少的电器。
在这里插入图片描述

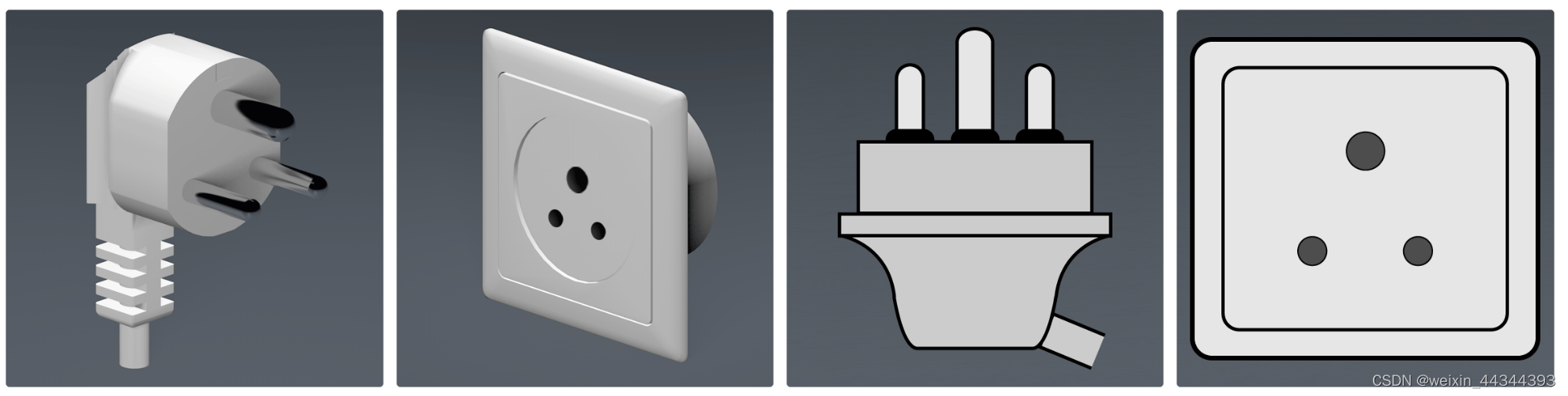

插头类型 Type D

适用地区:印度、斯里兰卡、尼泊尔、纳米比亚

D型电插头有三个三角形的大圆形引脚。M型插头通常与D型插头一起用于大型电器，因此，一些插座同时使用D型和M型插头。

D型插头额定5安培。
在这里插入图片描述

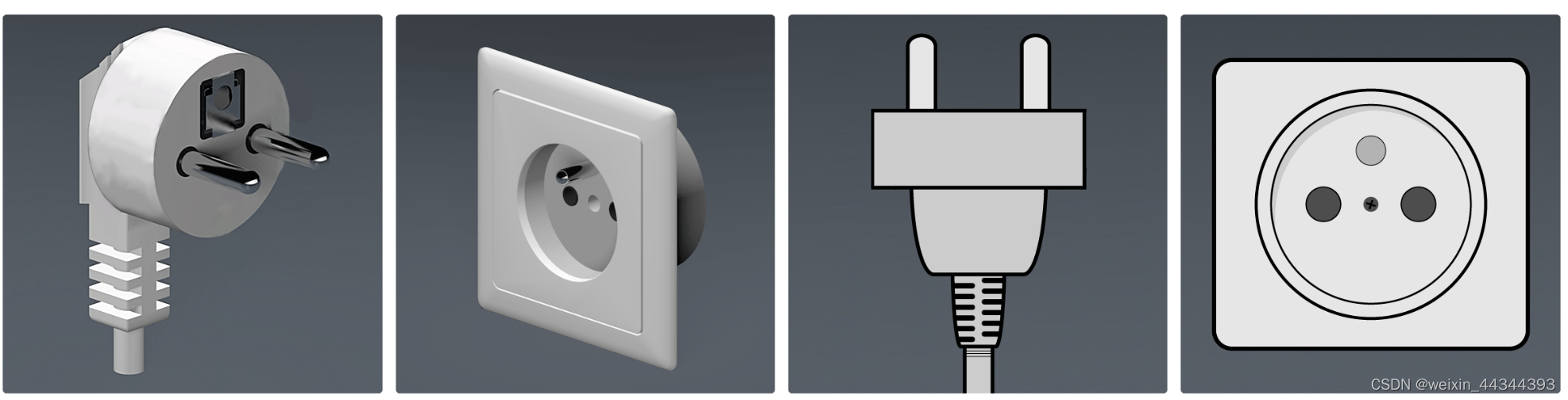

插头类型 Type E

适用于:法国、比利时、斯洛伐克、突尼斯等国

E型电子插头有两个4.8毫米的圆形引脚，间隔19毫米和插座的公接地引脚孔。E型插头为圆形，E型插座为圆形凹槽。E型插头额定16安培。

在这里插入图片描述

插头类型 Type F

适用于:德国、奥地利、荷兰、西班牙等国家

F型电插头(也被称为Schuko插头)有两个4.8毫米的圆形引脚，间距为19毫米。它类似于E型插头，但在侧面有两个接地夹，而不是一个母接地点。

F型插头额定16安培。
在这里插入图片描述

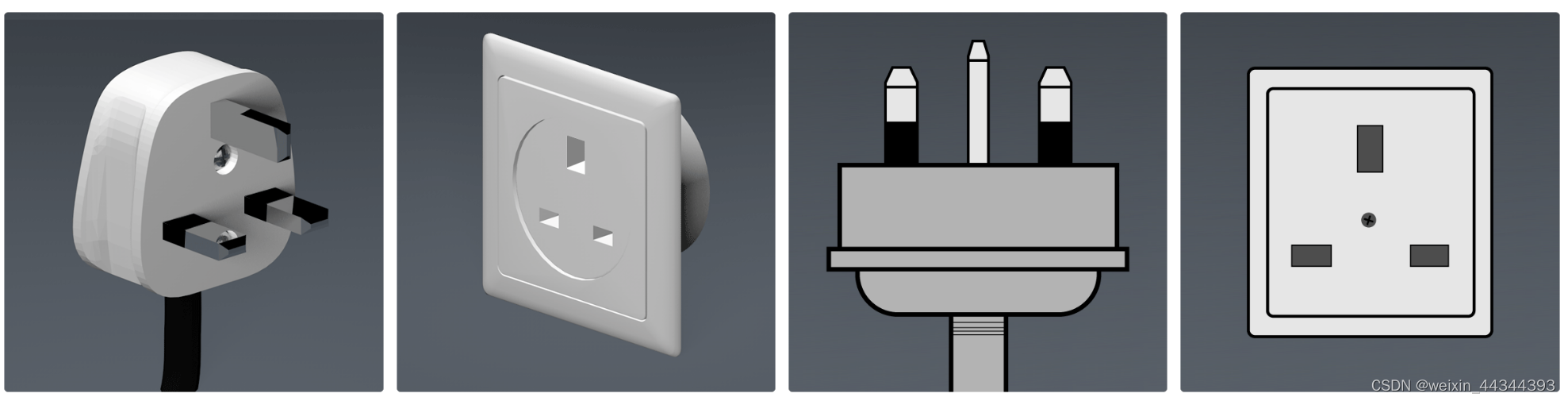

插头类型 Type G

适用于:英国，爱尔兰，塞浦路斯，马耳他，马来西亚，新加坡，香港

G型电插头有三个矩形叶片，并有一个合并保险丝(通常一个3安培的保险丝用于较小的电器，如电脑，一个13安培的保险丝用于重型电器，如加热器)。英国插座的带电触点和中性触点上都有百叶窗，这样就不会有异物进入插座。

在这里插入图片描述

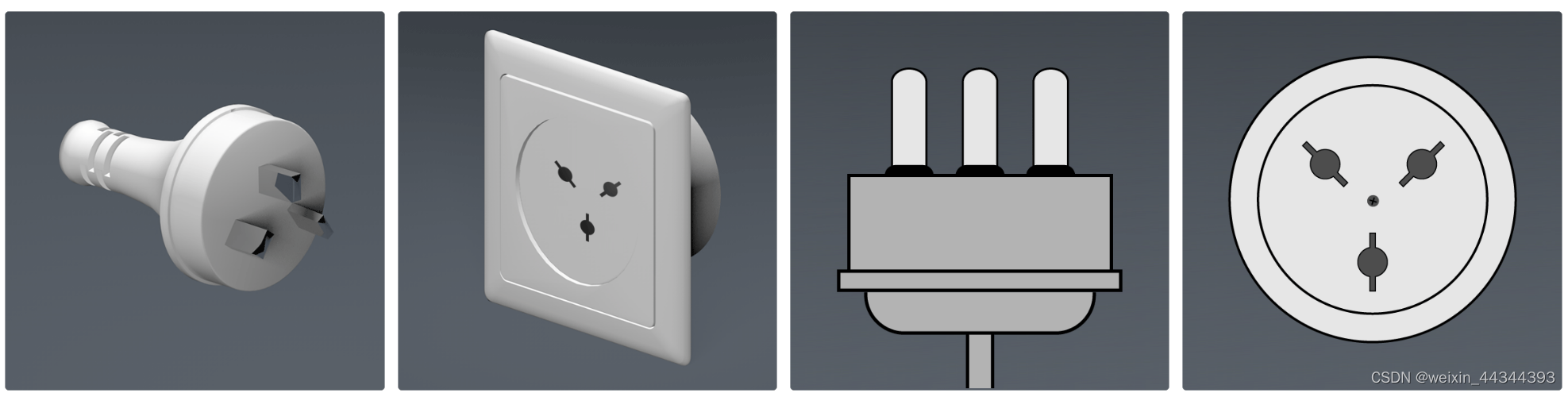

插头类型 Type H

Used in: Israel

The Type H plug is unique to Israel and has two flat pins in a V-shape as well as a grounding pin. It is however currently being phased out in favour of a round-pinned version. The holes in Type H sockets are wide in the middle so as to accommodate the round-pinned version of the Type H plug as well as Type C plugs.
用于:以色列

H型插头是以色列独有的，它有两个v字形的扁引脚以及接地引脚。它目前正在逐步淘汰，取而代之的是圆钉版本。H型插座的孔在中间是宽的，以便容纳圆钉型H型插头和C型插头。

在这里插入图片描述

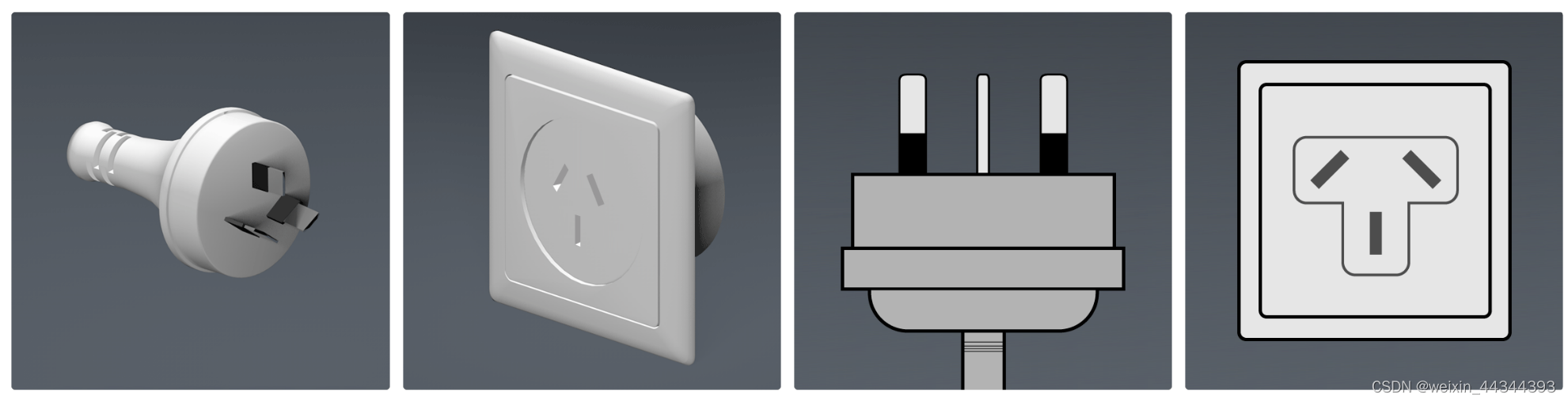

插头类型 Type I

适用于:澳大利亚、新西兰、巴布亚新几内亚、阿根廷、中国

I型插头有两个v字形的扁引脚以及一个接地引脚。还有一种版本的插头，只有两个扁引脚。澳大利亚的插头在中国也适用。

澳大利亚标准的插头/插座系统额定10安培，但也存在额定15安培的插头/插座配置，接地脚更宽。一个标准的10安培插头可以插入15安培的插座，但反之则不行。
在这里插入图片描述

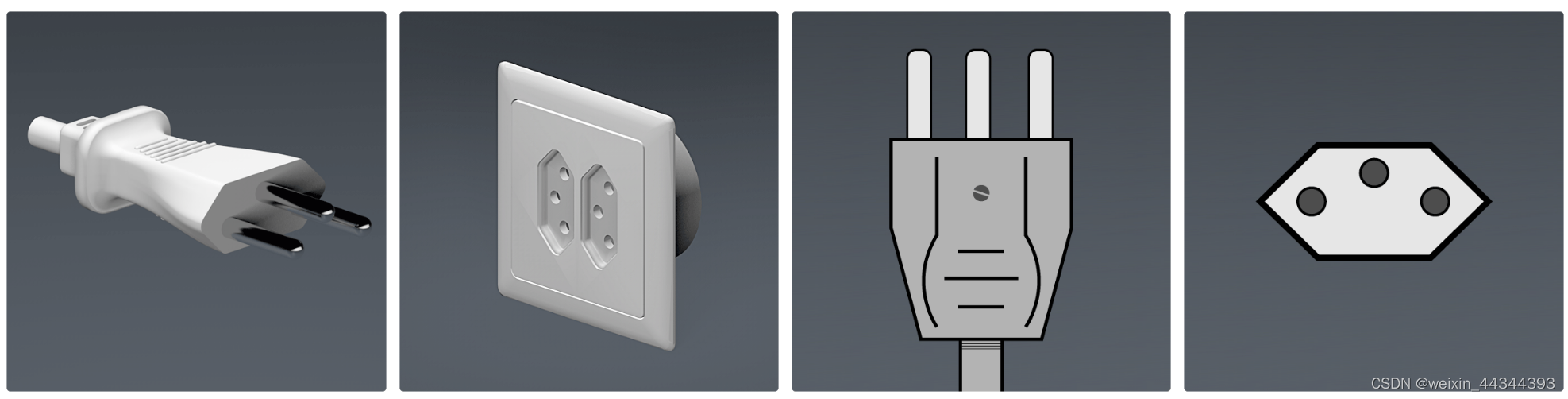

插头类型 Type J

适用于:瑞士和列支敦士登

J型插头有两个圆形引脚以及一个接地引脚。J型插头看起来很像巴西的N型插头，但它与N型插座不兼容，因为接地针比N型插座离中心线更远。C型插头与J型插座完全兼容。

J型插头额定10安培。
在这里插入图片描述

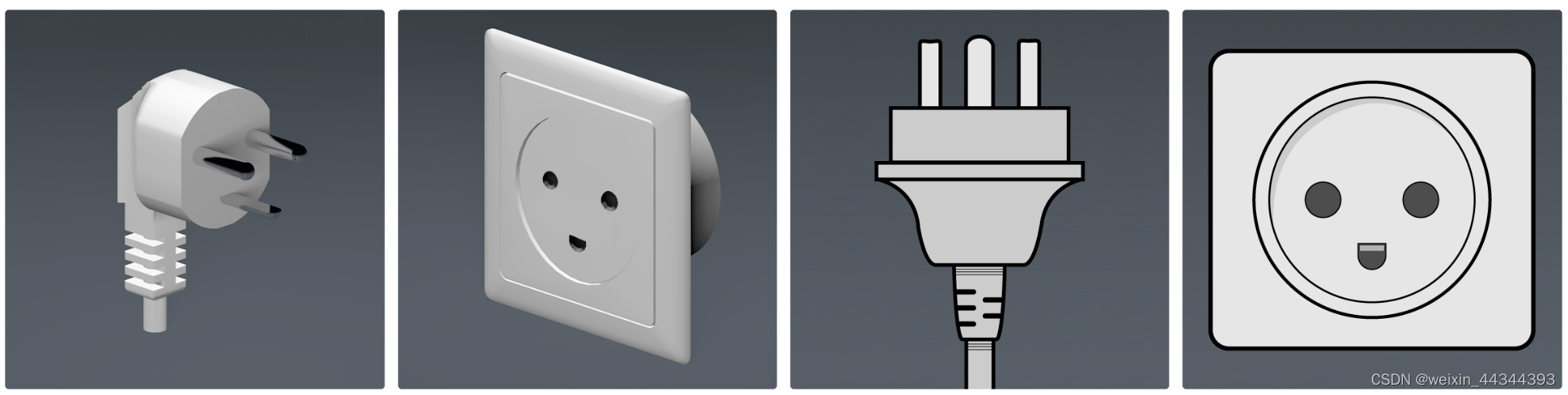

插头类型 Type K

用于:丹麦和格陵兰岛

K型插头有两个圆形引脚以及一个接地引脚。它与F型相似，不同的是F型有接地夹而不是接地引脚。C型插头与F型插座完全兼容。丹麦也使用E型插头和插座。
在这里插入图片描述

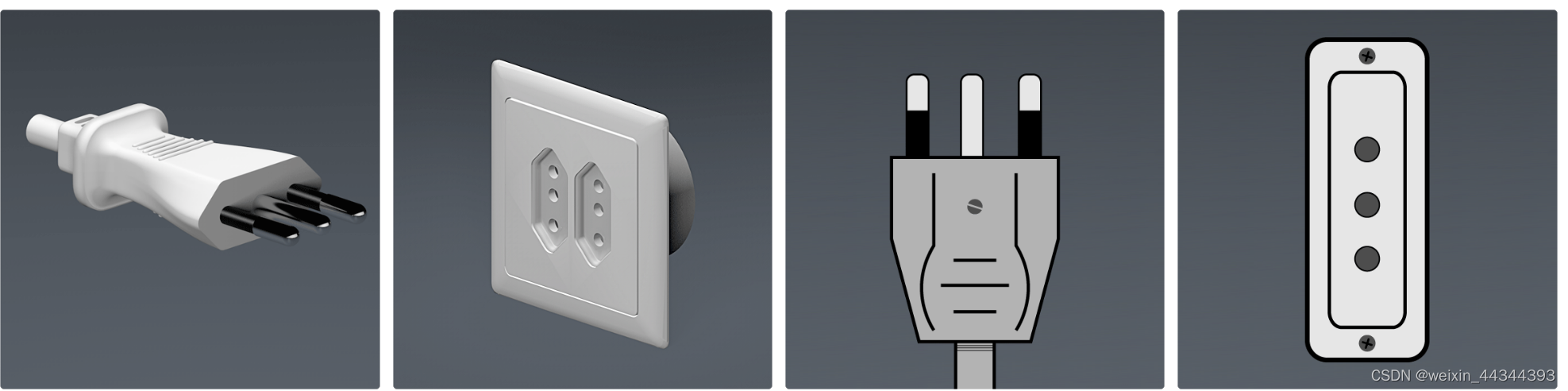

插头类型 Type L

用于:意大利

L型插头有两种变体，一种额定10安培，一种16安培。10安培的版本有两个4毫米厚的圆形引脚，间隔5.5毫米，中间有一个接地引脚。16安培版本有两个5毫米厚的圆形引脚，间距为8毫米，以及一个接地引脚。
在这里插入图片描述

插头类型 Type M

适用于:南非、斯威士兰、莱索托

M型插头有三个圆形插脚，看起来和印度D型插头很像，但插脚要大得多。
在这里插入图片描述

插头类型 Type N

用于:巴西

N型插头有两种变体，一种额定10安培，一种20安培。10安培版本有两个4毫米厚的圆形引脚，和一个接地引脚。20安培的版本，用于较重的器具，有两个直径4.8毫米的圆形引脚，和一个接地引脚。N型插座的设计也适用于C型插头。

巴西是少数几个使用两种电压的国家之一。虽然大多数州使用127v，但有些州使用220 V。因此，重要的是在插入你的电器之前，找出本地电压(注意:错误的电压可能会破坏你的电器)。在巴西销售的许多电器都是双电压的。
在这里插入图片描述

插头类型 Type O

O型只在泰国使用。

O型插座和插头，额定16安培，是泰国的官方标准。

O型由两个电源引脚和一个接地引脚组成，它们是圆形的，直径4.8 mm。电源引脚长度为19毫米，它们有10毫米长的绝缘套管，它们的中心间隔19毫米。
在这里插入图片描述

资料来源

以上资料搬运整理自互联网
