【PSCAD学习笔记第一期】建立一个Bergeron Model

Step1-创建一个TLine组件

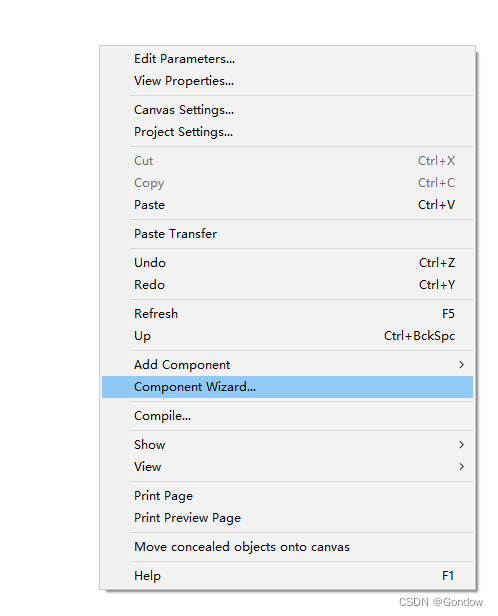

在想要添加组件的工作区右击，选择Component Wizard
在想要添加组件的工作区右击，选择Component Wizard

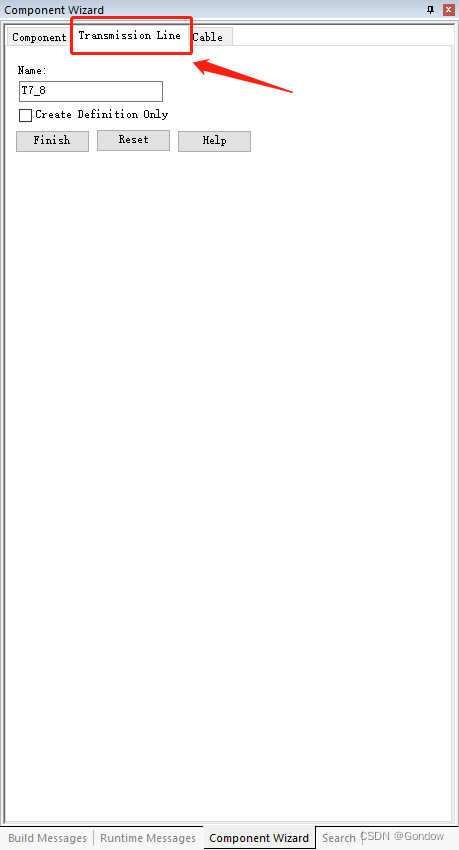

在弹出的界面选择Transmission Line，并给组件重新命名
在弹出的界面选择Transmission Line，并给组件重新命名
单击finish，移动鼠标到工作区就生成了这个组件
单击finish，移动鼠标到工作区就生成了这个

右击该组件选择编辑参数
右击该组件选择编辑参数

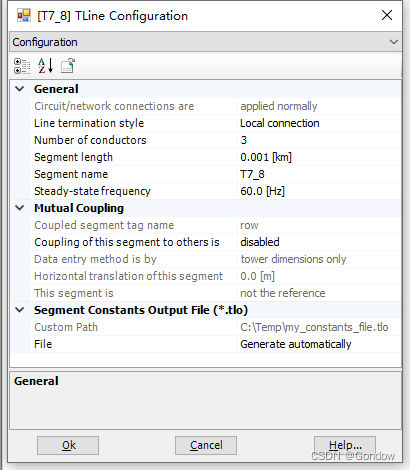

编辑参数
编辑参数

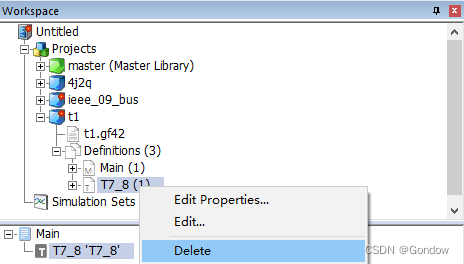

如果想重新设计同名组件，只删掉画布上的组件是不行的，需要先删除这个定义后，才能重新定义同名组件如果想重新设计同名组件，只删掉画布上的组件是不行的，需要先删除这个定义后，才能重新定义同名组件

Step2-确定模型的Options

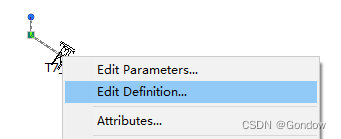

右击组件选择编辑定义
右击组件选择编辑定义

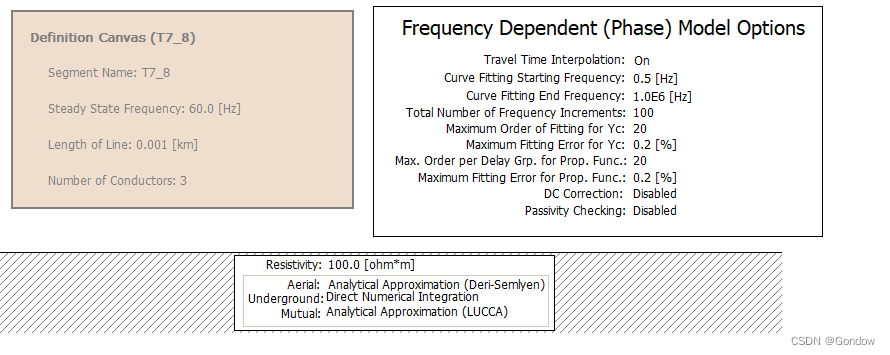

要创建的是Bergeron模型，所以这两个白色的先删掉不要
要创建的是Bergeron模型，所以这两个白色的先删掉不要

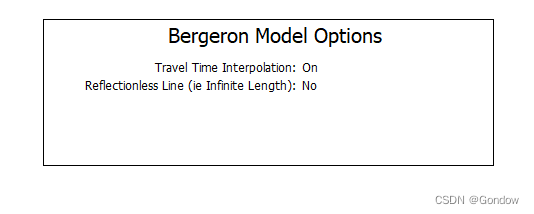

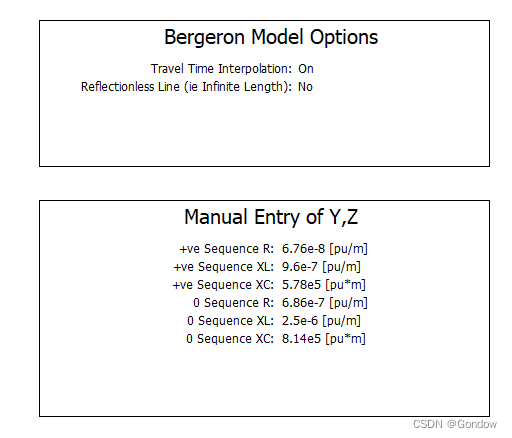

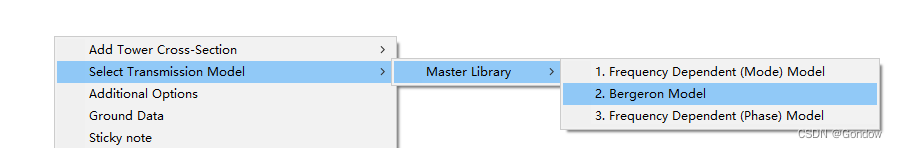

右击添加Bergeron Model
右击添加Bergeron Model
这个model里面的参数先不动
这个model里面的参数先不动

Step3-设置阻抗参数

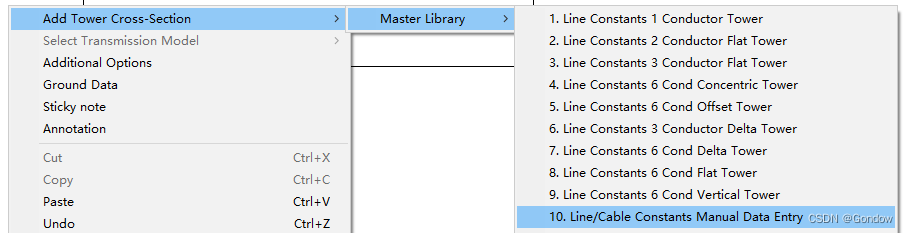

右击添加手动模型
右击添加手动模型
得到这个，双击下面的
得到这个

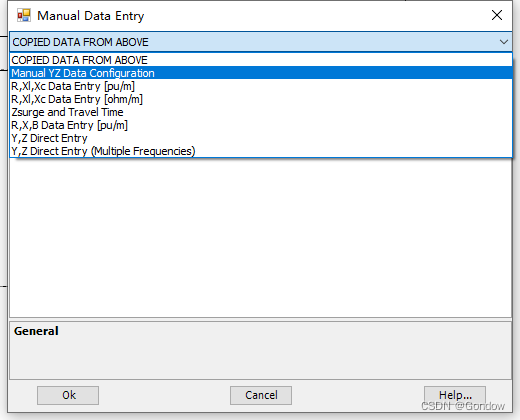

先选第二个Manual YZ data configuration
先选第二个

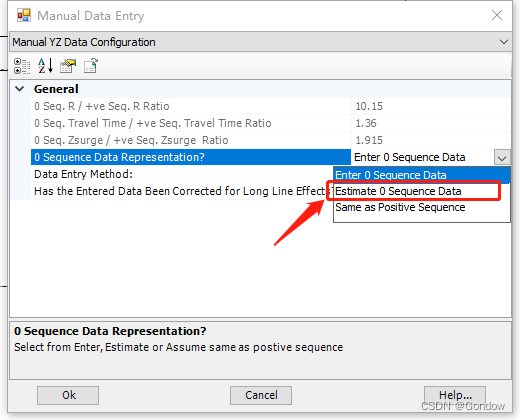

下拉菜单选第二个estimate 0 sequence data
下拉菜单选第二个estimate 0 sequence data

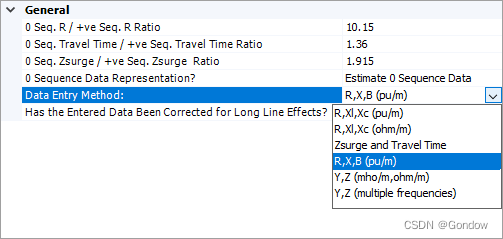

数据输入方式选择R,X,B
数据输入方式选择R,X,B

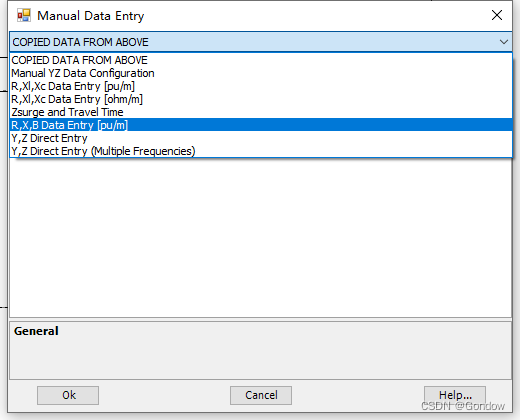

然后选倒数第三个R,X,B data entry，准备输入阻抗数据
然后选倒数第三个，准备输入阻抗数据

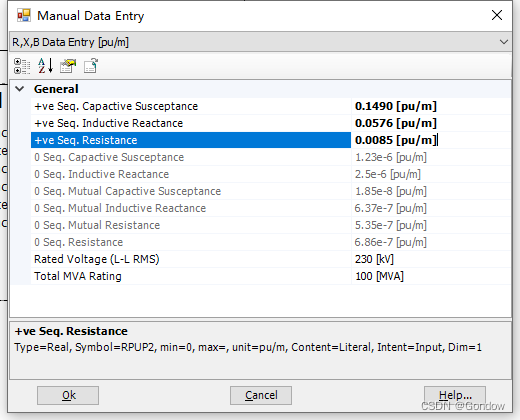

根据数据来源输入阻抗就可以了
根据数据来源输入阻抗就可以了
