（七）【模电】（基本放大电路）晶体管放大电路的三种接法

本文链接：https://blog.csdn.net/weixin_44378835/article/details/104861456

本文深入探讨了晶体管放大电路的三种基本接法：共集、共基和共射放大电路。详细分析了每种电路的静态和动态特性，包括输入电阻、输出电阻和放大倍数，并对比了它们的特点和应用场合。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

学习资料：
传送门

A 晶体管放大电路的三种接法

在这里插入图片描述

在这里插入图片描述

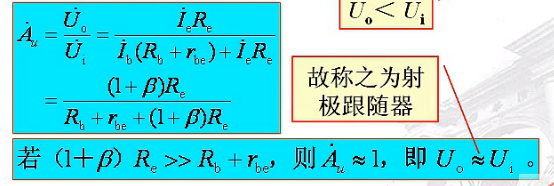

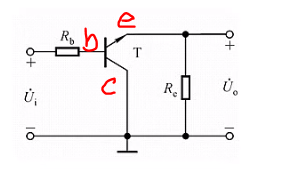

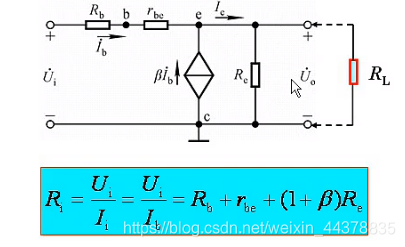

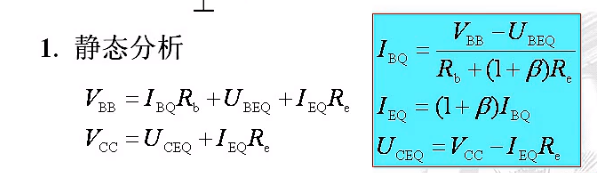

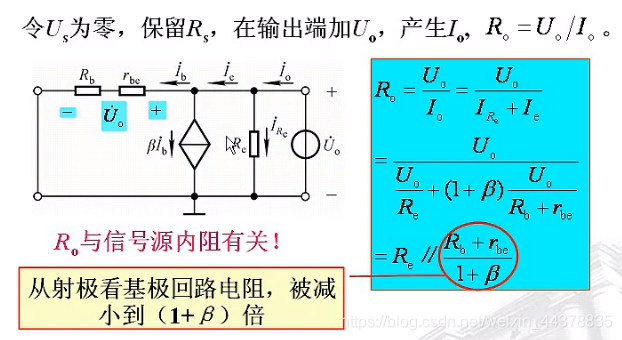

特点：输入电阻大（式子中乘 $1+\beta$ ），输出电阻小(式子中除 $1+\beta$ );只放大电流，不放大电压；在一定条件下有电压跟随作用！

用途：在复杂放大电路中，在第一级是使用共集放大电路（输入电阻大，说明从信号源索取的电流小）；在最后一集使用共集放大电路（输出电阻小，对输出电压影响也变小）；两个电子电路直接相接参数变化大，如果在中间用共集放大电路，可以减小它们之间的影响，作为缓冲放大器。

$u_1=0$

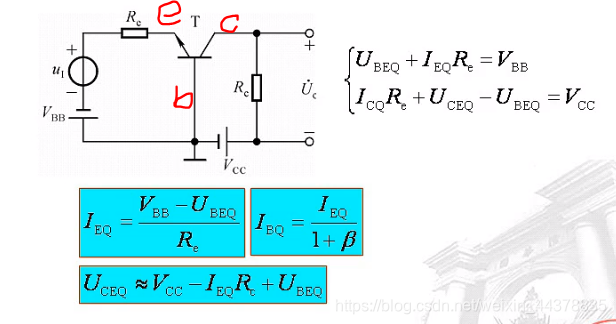

在这里插入图片描述

在这里插入图片描述

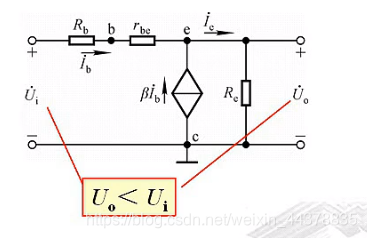

注意电流方向： $\dot{I}_C$ 是 $\dot{U}_i$ 产生的，所以是往里流。 $\dot{I}_C$ 方向正好与 $\dot{U}_o$ 的假设方向相同。

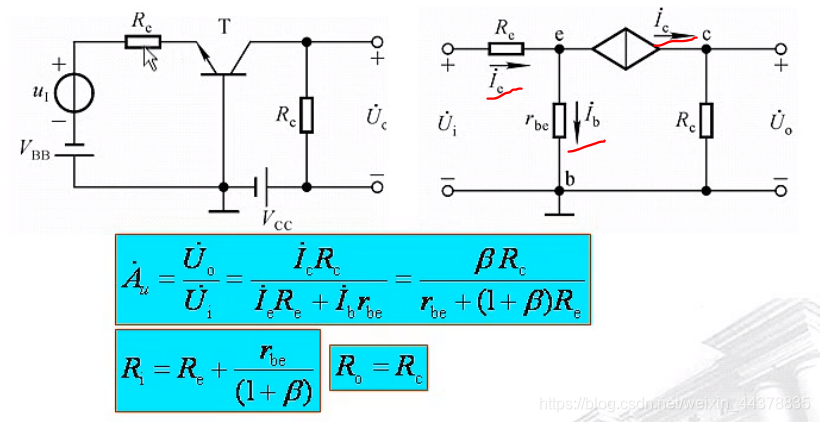

输入电阻小，频带宽！只放大电压，不放大电流！

$A_u$ ：电压放大倍数
$A_i$ ：电流放大倍数
在这里插入图片描述

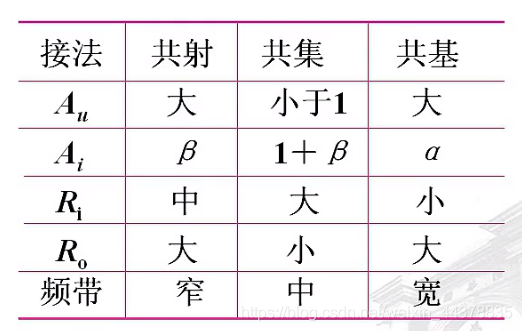

接法	共射	共集	共基
输入	b	b	e
输出	c	e	c

公共极判断方法：从输入连线到输出，没经过的极就是共的。

图片来源：模拟电子技术基础（华成英/清华大学）
