A 译码器

A 译码器

译码和译码器:译码是编码的逆过程，译码器的功能与编码器相反,它将具有特定含义的不同二进制辨别出来,并转换成控制信号.

译码器可分为两种类型，一种是将一系列代码转换成与之一一对应的有效信号。这种译码器可称为唯一地址译码器，它常用于计算机中对存储器单元地址的译码，即将每一个地址代码转换成一个有效信号，从而选中对应的单元。另一种是将一种代码转换为另一种代码，所以也称为代码变换器。

在这里插入图片描述

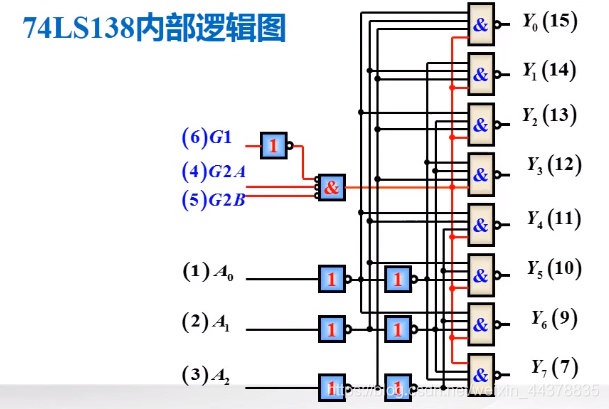

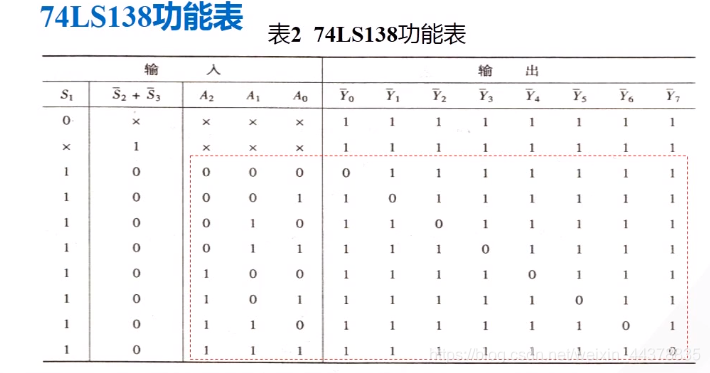

A.a 二进制译码器

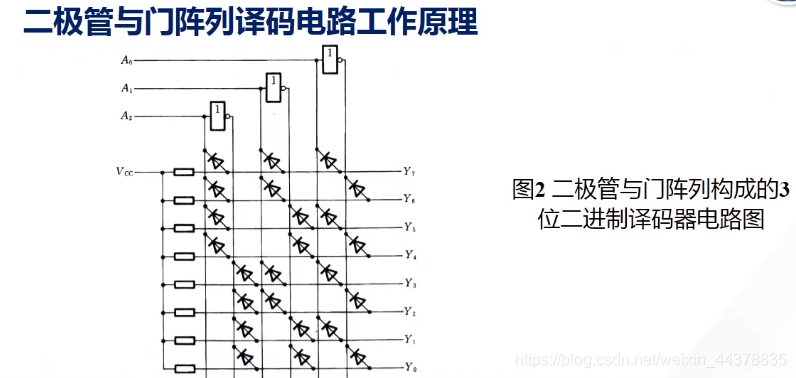

在这里插入图片描述

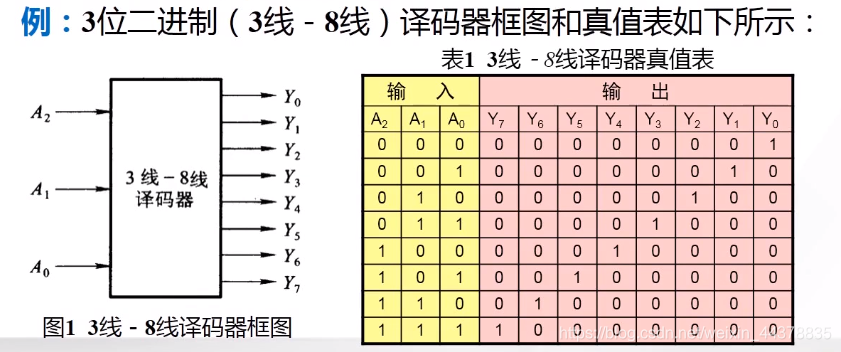

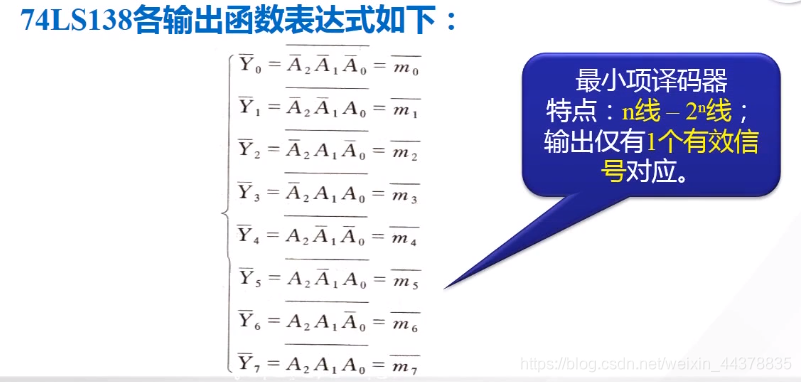

任意时刻只有一个输出信号是有效的。

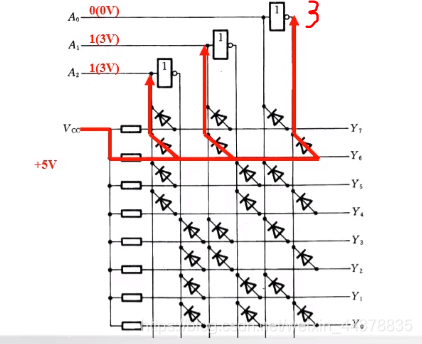

$V_{CC}$ 为芯片的工作电源，通常为+5V, $A_2,A_1，A_0$ 为三个输入信号，通常高电平输入为3V，低电平输入为0V。

低电平0经过非门得到3
$Y_6$ 输出信号为3.7V,输入的3+电源在二极管的0.7
在这里插入图片描述

在这里插入图片描述

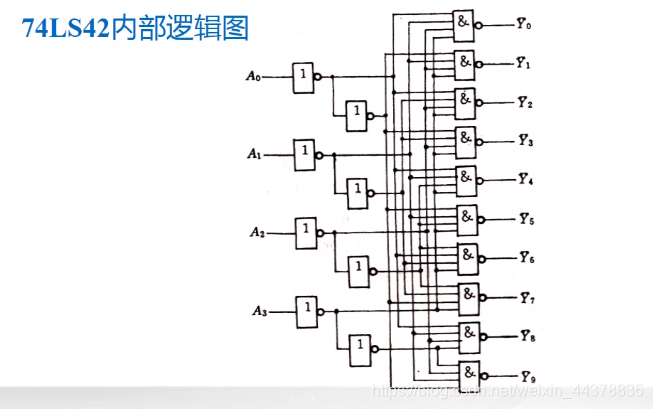

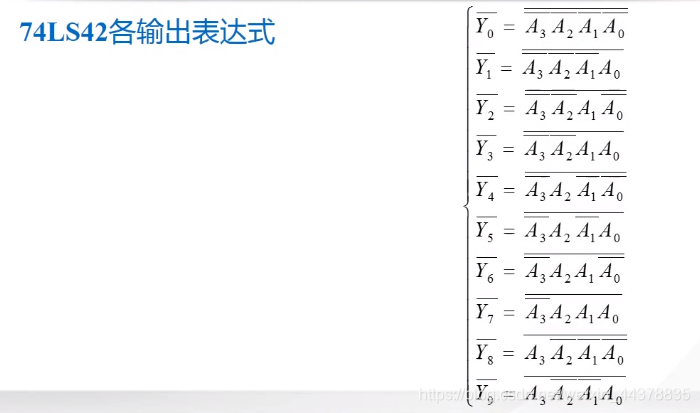

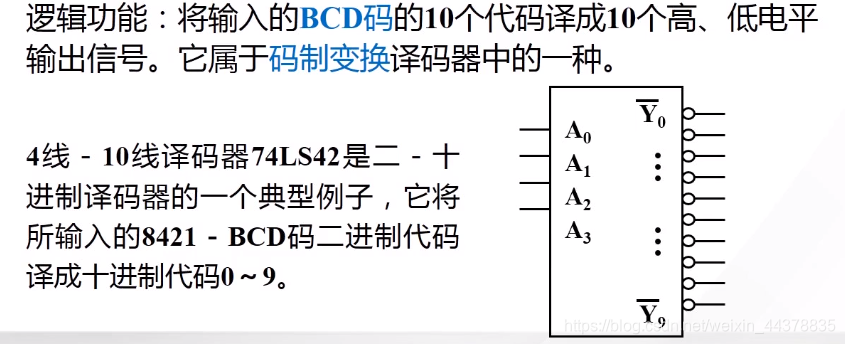

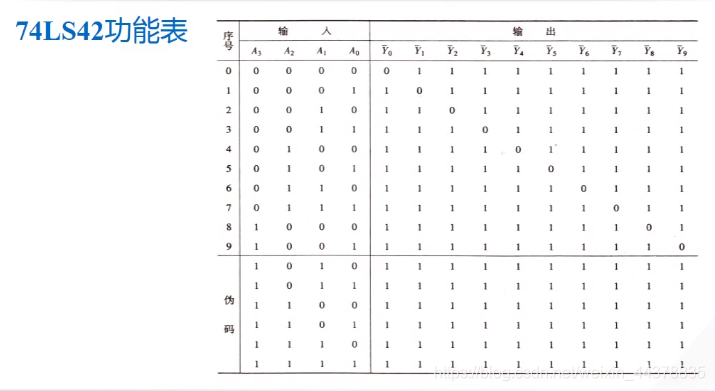

A.b 二-十进制译码器

在这里插入图片描述

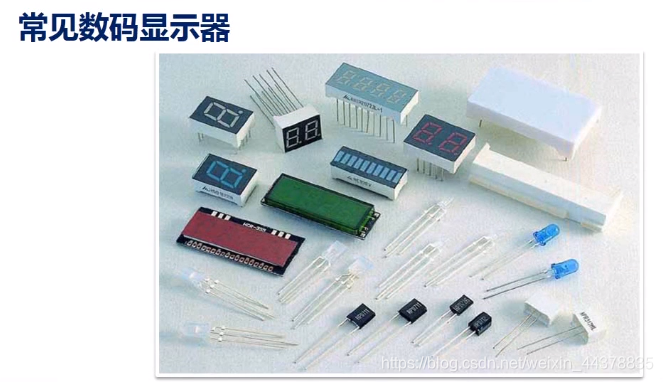

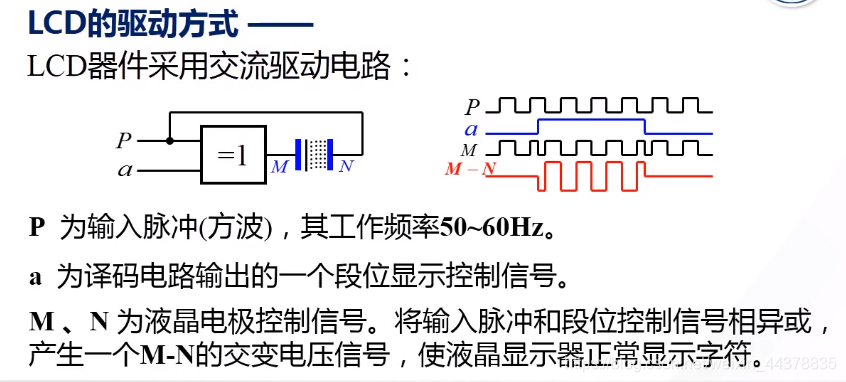

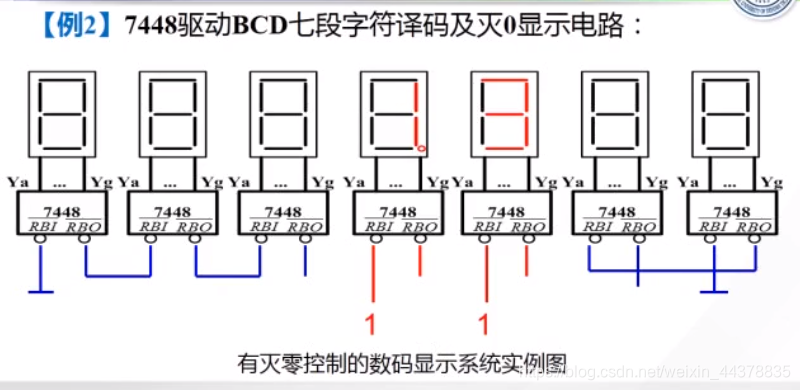

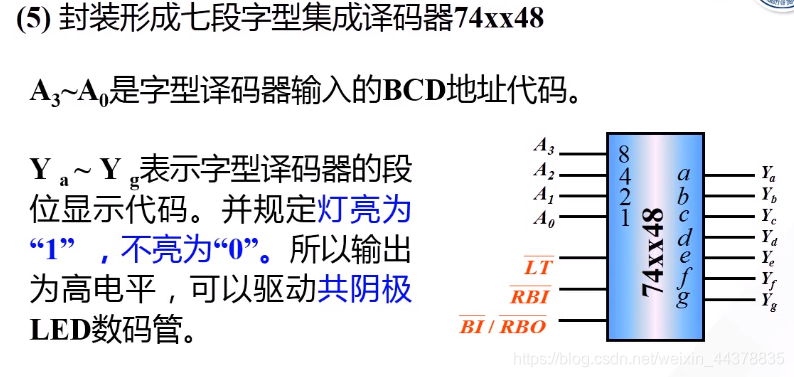

A.c 显示译码器

在这里插入图片描述

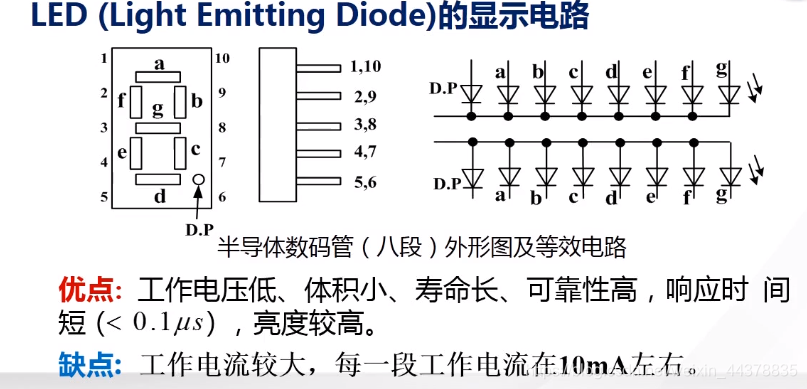

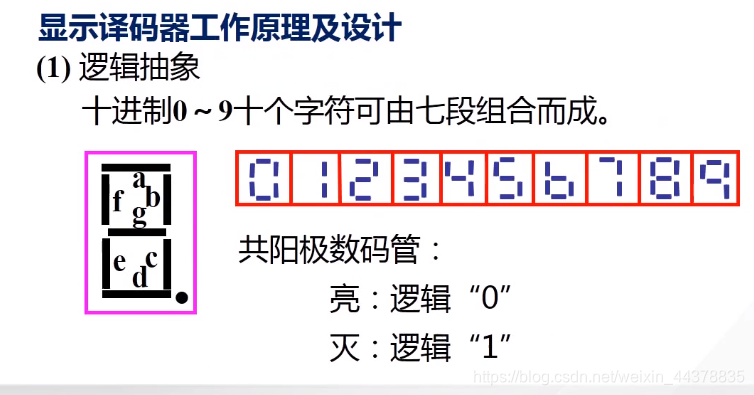

二极管共阳极：八段共阳二极管
二极管共阴极：八段共阴二极管
箭头：发光二极管

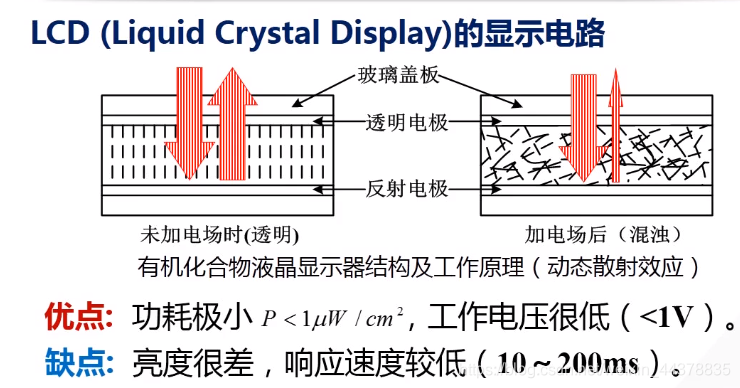

在这里插入图片描述

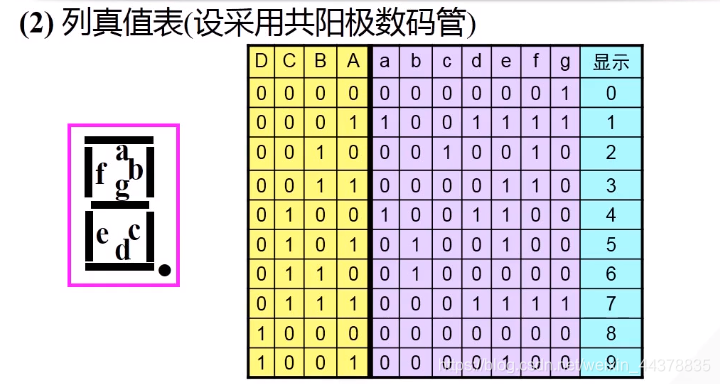

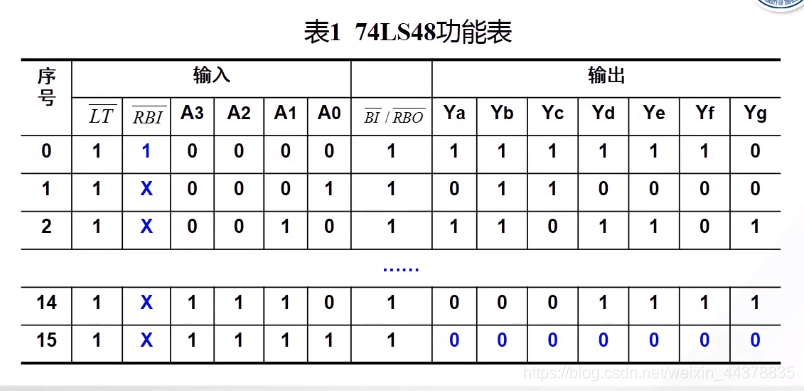

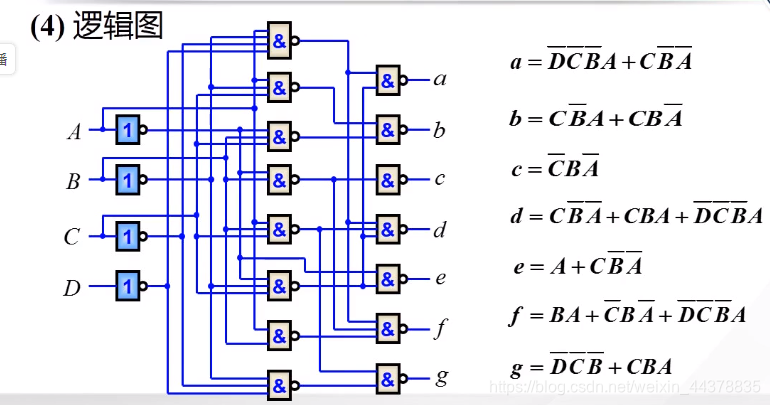

1010到1111为约束项

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

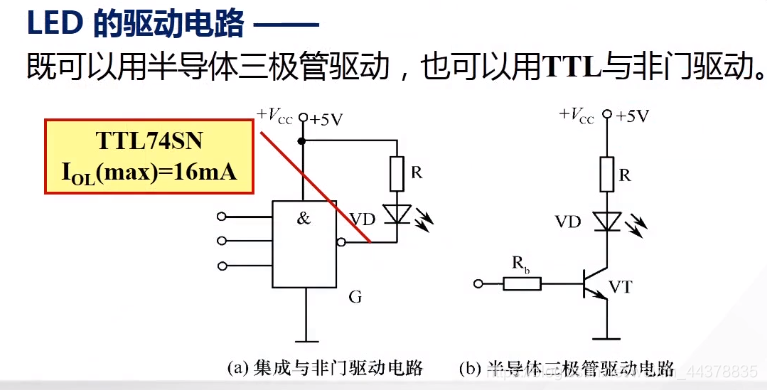

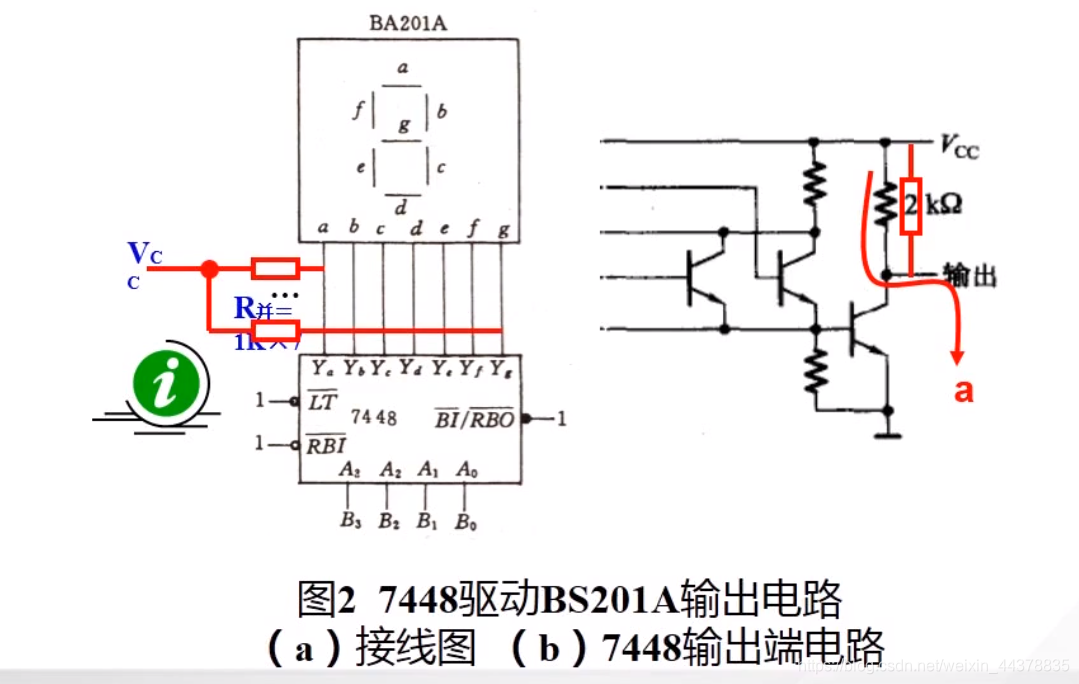

增加红色部分是为了提升 $Y_a到Y_g$ 的输出电流，驱动数码管中的发光二极管。

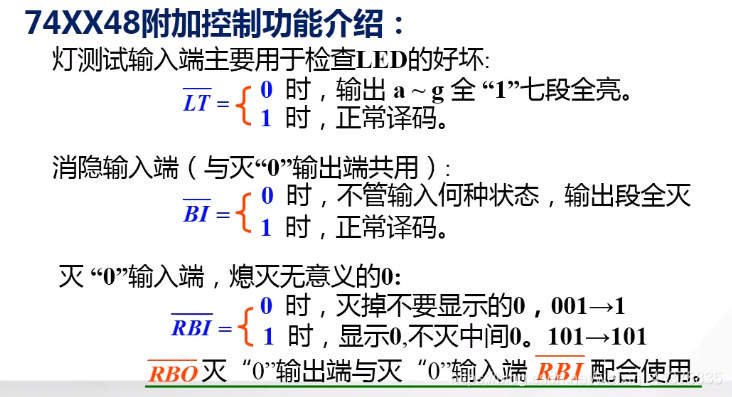

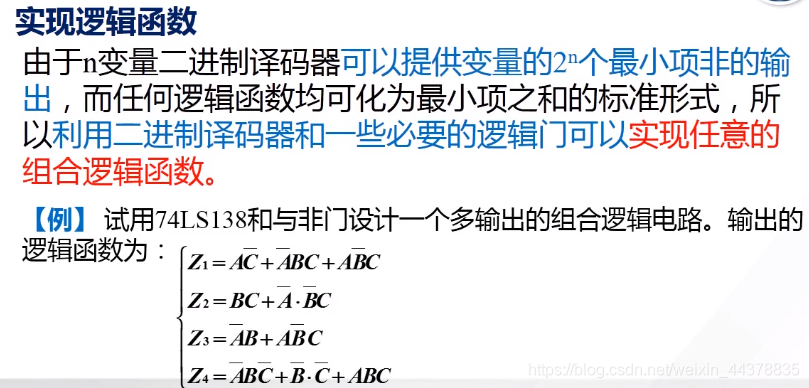

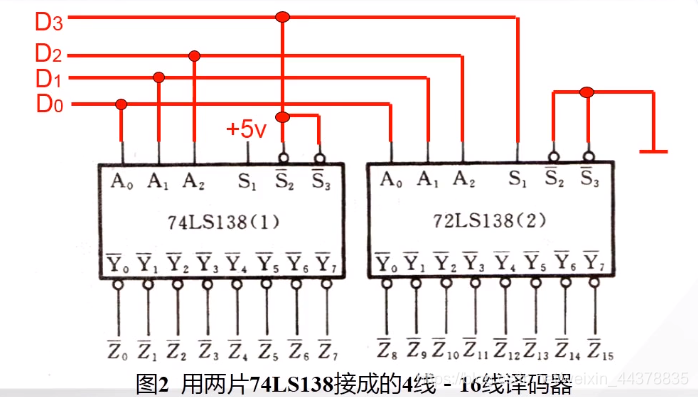

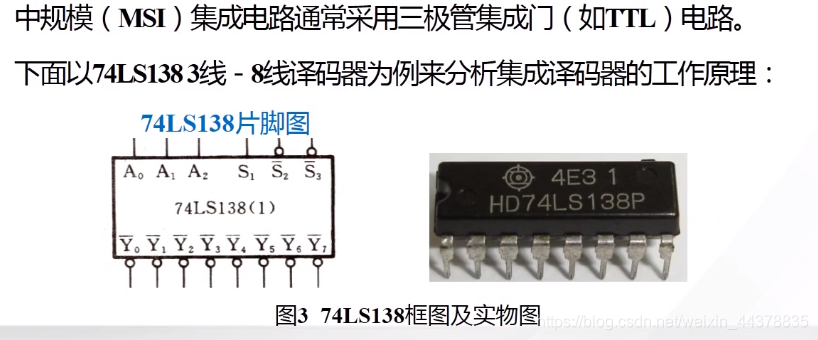

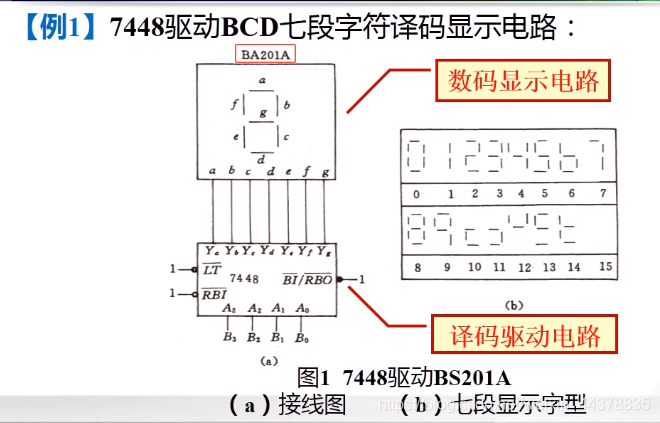

A.d MSI译码器应用示例

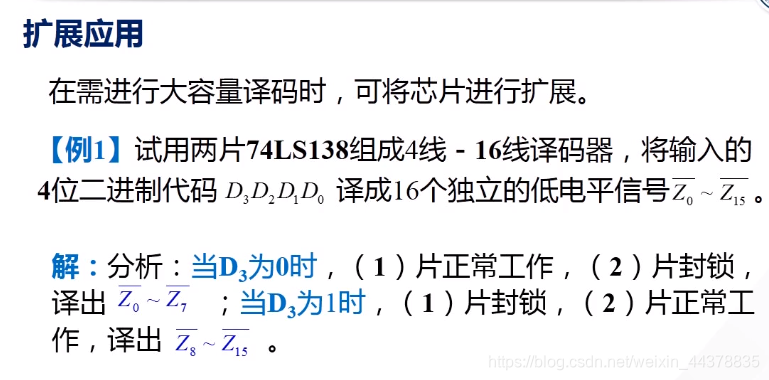

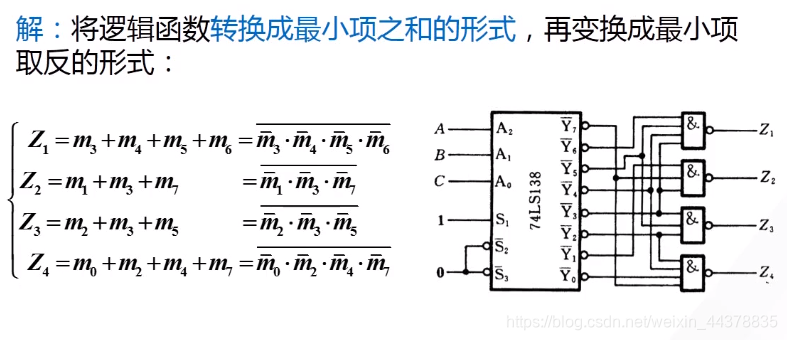

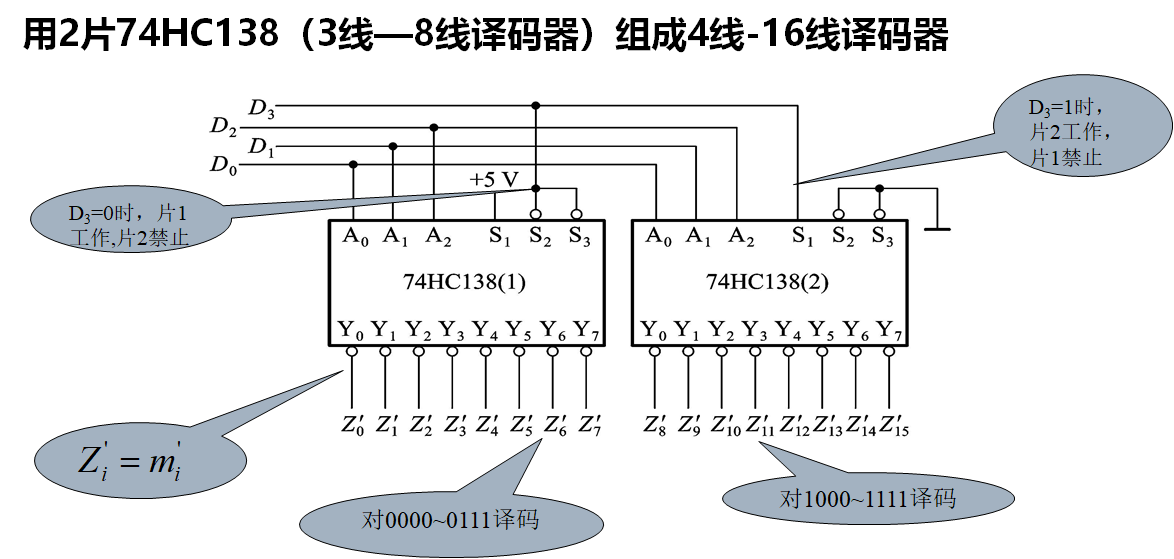

在这里插入图片描述

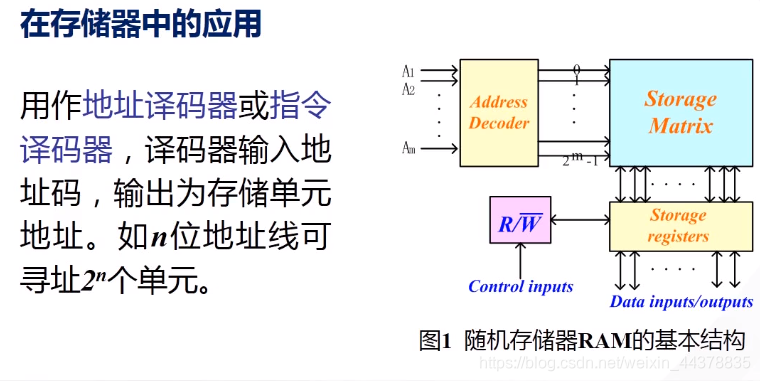

在这里插入图片描述

图片来源：《数字电子技术基础》国防科技大学

ps:非门前加一圈表示低电平有效。
