VXLAN增强特性之，ARP广播抑制，ARP代答功能

一、ARP广播抑功能

1.1 作用，防止二层广播报文泛滥 ，抑制广播arp报文的数量

1.2 原理；当二层网关收到广播ARP请求时，会查看自己的ARP缓存表项
查看是否有和ARP请求的MAC地址相对应的，如果有，那么就会将
目广播mac地址，转换成对应的单播mac地址 （这与ARP代答是不同的，arp代答是直接回应的）
然后将单播报文发送给目的主机，目的主机收到后，回复一个ARP应答给源主机

二层网关主要是通过EVPN协议学习到主机的mac/ip 对应关系的.

1.3 案例

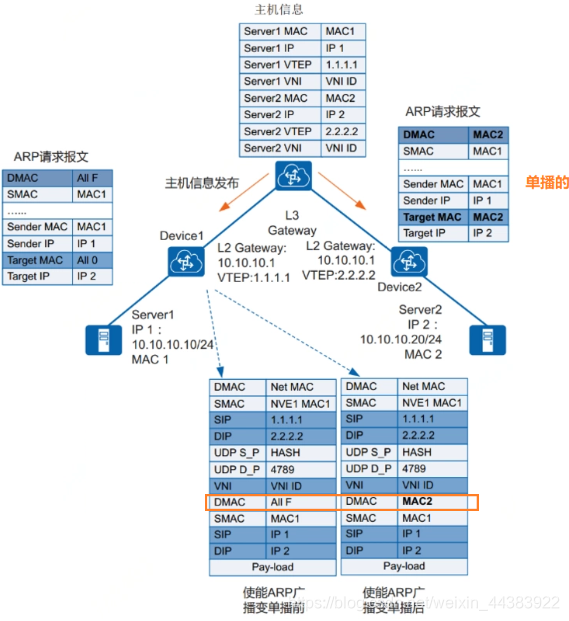

如图，VXLAN三层网关通过动态学习终端租户的ARP表项，再根据ARP表项生成主机信息（包括主机IP地址、MAC地址、VTEP地址和VNI ID），并将主机信息通过MP-BGP或BGP EVPN对外发布，
使其他的BGP邻居可以学习到主机信息。VXLAN二层网关学习到的主机信息用于广播抑制。
Server1初次访问Server2时，Server1会向Server2发送ARP广播请求报文，
请求目的主机Server2的MAC地址，具体实现过程如下：

1.Server1发送ARP请求报文，请求目的主机Server2的MAC地址。
2.作为VXLAN二层网关的Device1收到ARP请求报文后，查询主机信息。
如果Device1 中有目的主机的mac，Device1将ARP请求报文中的广播目的MAC地址替换为 目的主机的MAC地址，并进行VXLAN封装后转发。
如果Device1 中没有目的主机信息，ARP请求报文中的广播目的MAC地址不变，Device1进行VXLAN封装后转发。
目的主机Server2收到单播ARP请求报文后，进行ARP应答。
Server1收到ARP应答报文建立ARP缓存表，并可以与Server2通信。

二、ARP代答功能

2.1作用
在VXLAN网络中，当二层网关收到一个ARP请求报文时，会将该报文在BD内广播。
如果二层网关在某一时间段内收到大量的ARP请求报文，并将这些报文都进行广播，VXLAN网络中就会出现大量的ARP请求报文，占用资源，造成网络拥塞，性能下降。
为了解决上述问题，可以在二层网关上部署基于BD的ARP二层代答。
ARP二层代答可以减少广播报文。使能ARP二层代答之后，
二层网关设备在收到ARP请求之后，优先尝试本地代答，
只有当本地无法代答时，才会进行广播。

2.2实现过程

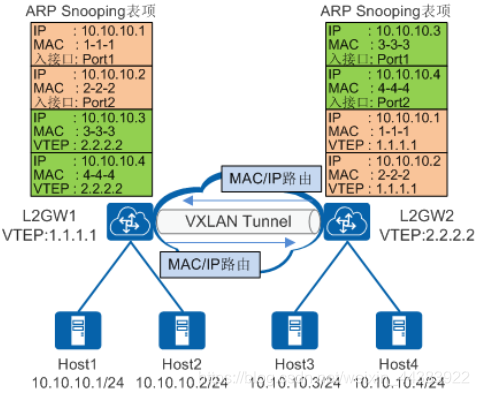

在二层网关设备开启基于BD的ARP二层代答之后，当用户接入侧端口收到ARP报文之后，设备会侦听报文中携带的ARP源信息，并将其中的源IP地址、源MAC地址、报文的入接口等信息记录到本地的ARP Snooping表项中，作为后续ARP二层代答的依据。

同时，在采用EBGP组网时，还可以在二层网关上使能BGP EVPN基于BD粒度进行主机信息搜集功能这样还会从各自侦听到的用户ARP信息，然后补充到本地的ARP Snooping表项中，这类信息记录了源IP地址、源MAC地址、报文的源VTEP IP地址。

当二层网关设备再收到ARP请求报文时，设备首先根据报文中的目的IP查找本地的ARP Snooping表项（包括本地侦听的和从其他网关同步的）：
如果查找成功，则用查找到的信息对ARP请求报文直接进行代答。
如果查找失败，则按原有的流程处理该ARP请求报文。
这样就可以显著减少VXLAN网络中的ARP广播报文。
