1. 基本电路结构

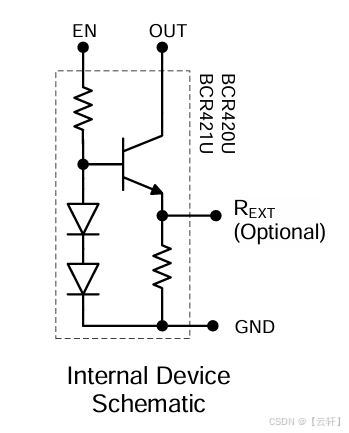

BCR420/421U的核心为NPN晶体管+发射极电阻（R_E）构成的恒流源，其简化模型如下：
在这里插入图片描述

关键参数：

2. 恒流工作机制

负反馈调节：
当输出电流I_OUT流经R_E时，产生压降 V_RE = I_OUT × R_E。
- 若I_OUT↑ → V_RE↑ → V_BE（基极-发射极电压）= V_EN - V_RE ↓ → 基极电流I_B↓ → 晶体管增益h_FE↓ → I_OUT自动回落。
- 若I_OUT↓ → 反向调节，最终稳定在设定值。
恒流公式：
$I_{OUT} ≈ \frac{V_{EN} - V_{BE}}{R_E}$
- V_BE：约0.7V（硅管典型值），随温度变化（负温度系数）。
- R_E：总等效电阻，由R_INT与R_EXT并联决定：

1. 电流调节范围

预设模式：R_EXT断开时，仅R_INT=95Ω工作，输出电流：
$I_{OUT(preset)} = \frac{3.3V - 0.7V}{95Ω} ≈ 27mA \quad (\text{BCR421U实测典型值10mA})$
注：实际值受晶体管h_FE及工艺偏差影响，需参考数据手册曲线。
扩展模式：并联R_EXT可提升电流至500mA。
选择标称值20Ω电阻，实测I_OUT≈50mA。

2. 温度保护机制

负温度系数（NTC）：
温度每升高1°C，I_OUT降低0.2%（数据手册ΔI_OUT/I_OUT ≈ -0.2%/°C）。
- 原理：温度↑ → V_BE↓ → 等效V_EN有效值↑ → 负反馈增强 → I_OUT↓。
- 优势：防止热失控，适应高温环境（如汽车照明）。

3. 动态响应特性

PWM调光：通过EN引脚输入0-25kHz PWM信号，实现200:1调光比。
- 电路设计：
```
MCU_PWM ──┬─电阻分压─→ EN
          └─滤波电容（可选）
```
- 时序要求：PWM高电平>2.5V（BCR421U），占空比0.5%~100%。

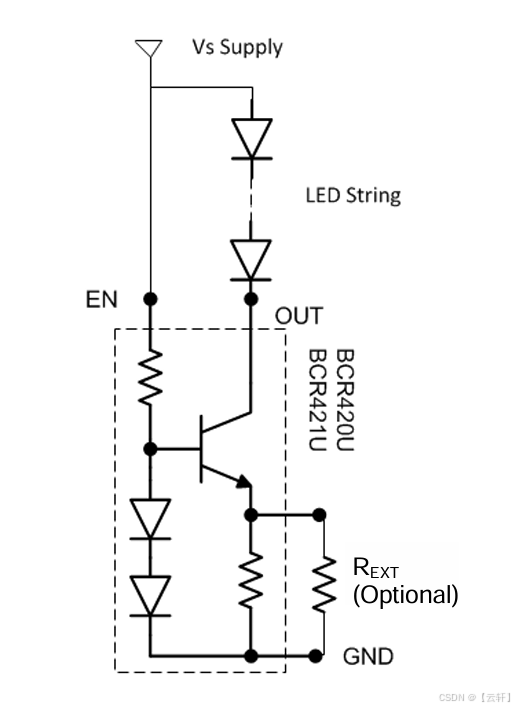

1. 基础恒流驱动
在这里插入图片描述

LED串联配置：
$V_{SUPPLY} > V_{LED\_SUM} + V_{OUT(MIN)} \quad (V_{OUT(MIN)}≈1.4V)$
- 示例：驱动3颗白光LED（V_F≈3.2V/颗），则：
  $V_{SUPPLY} > 3 \times 3.2V + 1.4V = 11V$

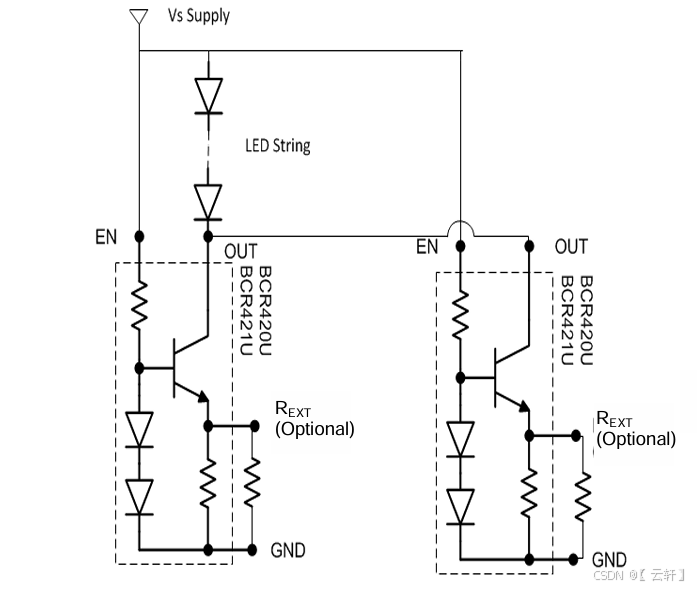

2. 多芯片并联扩流
在这里插入图片描述

均流设计：
- 各芯片R_EXT阻值一致（±1%精度）。
- PCB布局对称，确保散热均衡。
散热计算：
单芯片功耗：
$P_D = (V_{SUPPLY} - V_{LED}) \times I_{OUT}$
若V_SUPPLY=24V，V_LED=20V，I_OUT=350mA → P_D=1.4W，需强制散热！

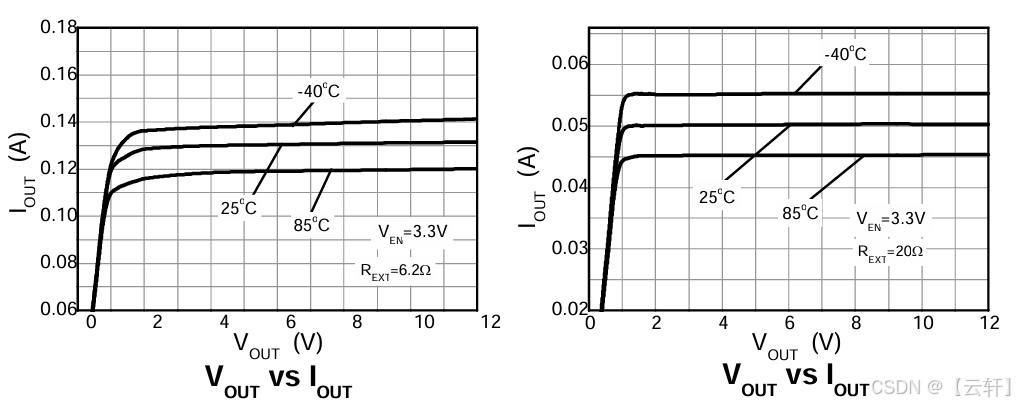

3. 汽车应用防护设计
在这里插入图片描述
**

反接保护：
- 方案1：串联肖特基二极管（如SDM10U45LP，V_F≈0.3V@1A）。
- 方案2：桥式整流（BAS40BRW），支持任意极性输入。

PCB布局优化：
- 集中敷铜面积≥50mm²（1oz铜厚），降低热阻（RθJA≈105°C/W）。
- EN走线远离高频噪声源，避免误触发。
极限参数避坑：
- 最大电压：V_EN(BCR420U)=40V，V_EN(BCR421U)=18V。
- 峰值电流：I_OUT≤500mA（瞬态），否则触发过流保护。
失效模式分析：
- LED闪烁：检查V_SUPPLY是否低于（V_LED + V_OUT(MIN)）。
- 电流漂移：测量R_EXT阻值温漂（首选金属膜电阻）。

参数	BCR420/421U	传统线性稳压器	开关稳压器
效率	90% (V_Drop=1V@350mA)	60-70%	85-95%
外围元件	仅需1电阻（可选）	电阻+电容	电感+电容+二极管
成本	$0.15/片	$0.10	$0.50
EMI	无开关噪声	无	需滤波
适用场景	中低功率LED（<10W）	信号灯	高功率LED（>20W）
