1.LCD1602介绍

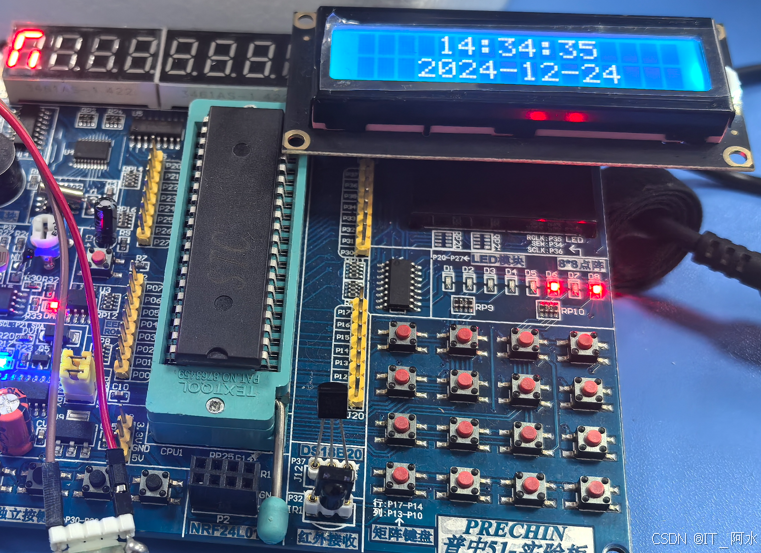

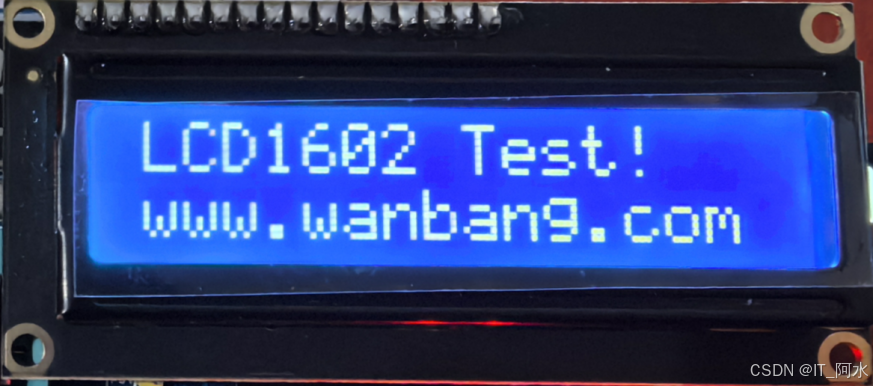

1602液晶也叫1602字符型液晶，它能显示2行字符信息，每行又能显示16个字符。它是一种专门用来显示字母、数字、符号的点阵型液晶模块。它是由若干5x7或者5x10的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。其实物图如下所示：
在这里插入图片描述

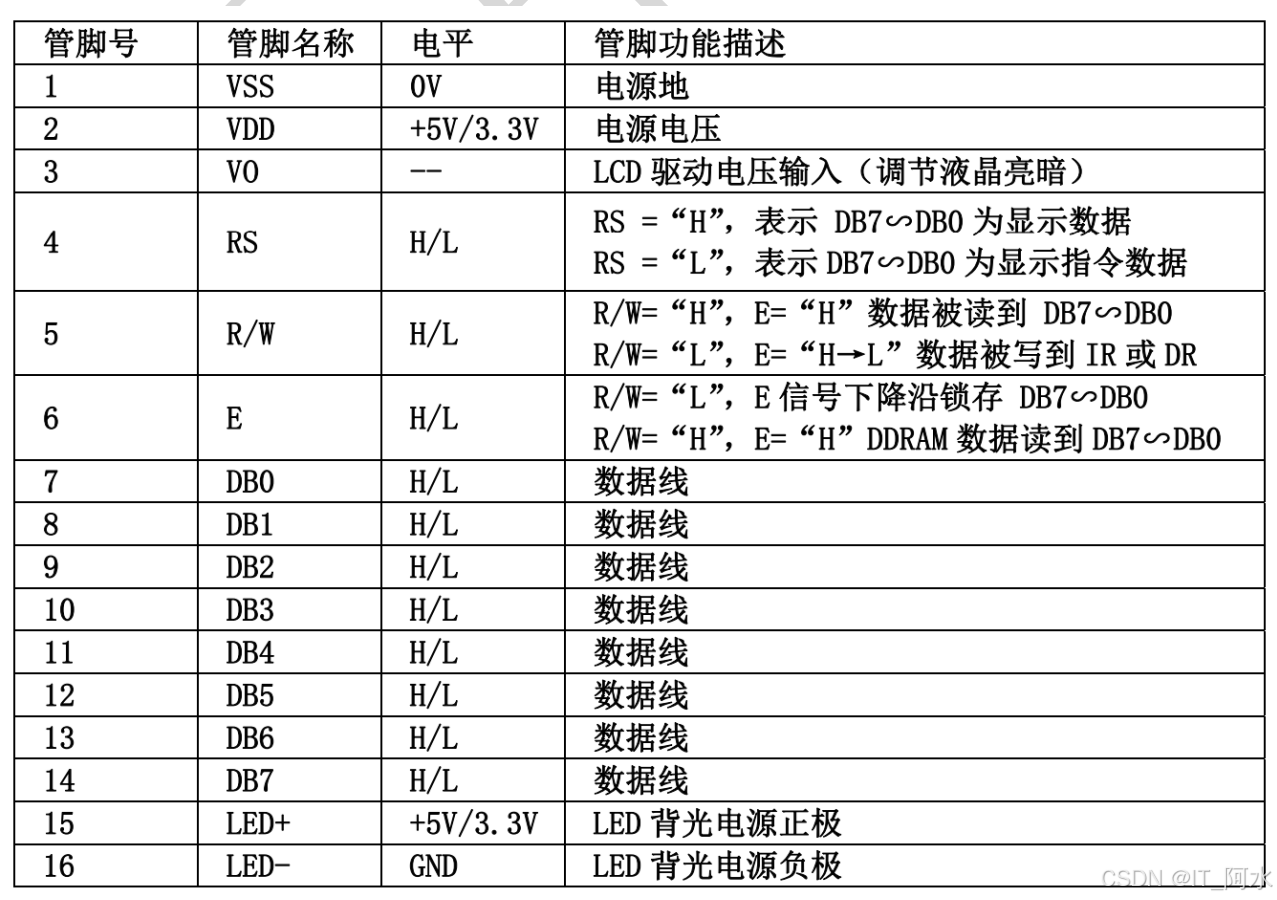

在上图中可以看到有 16 个管脚孔，从左至右管脚编号顺序是1-16，其功能定义如下所示：

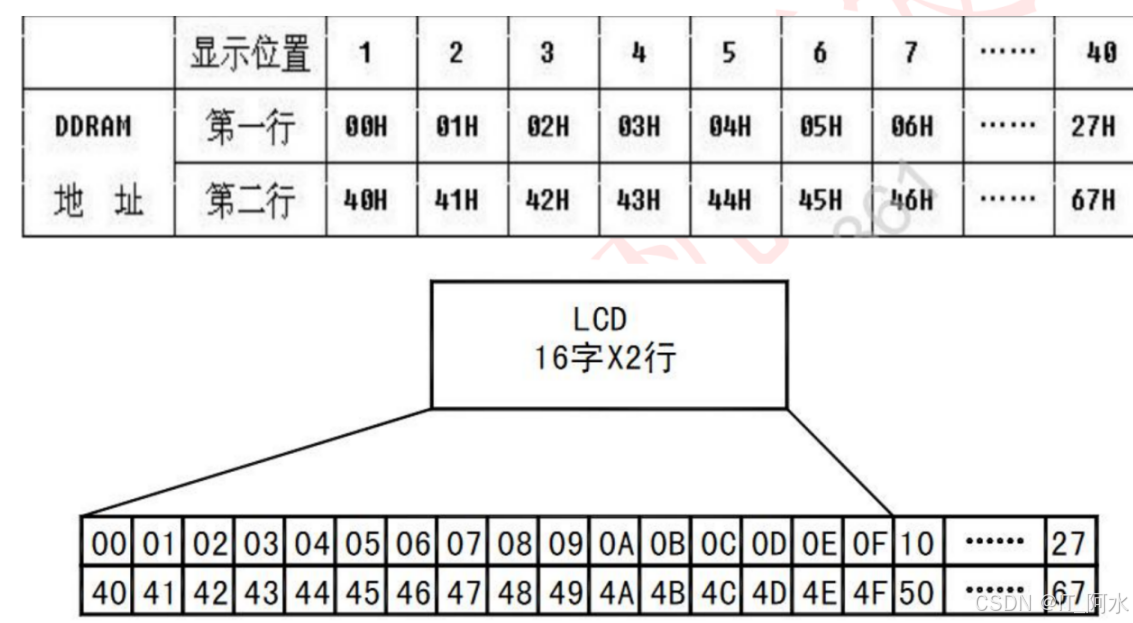

字符型液晶显示模块组件内部主要由LCD显示屏(LCD PANEL)、控制器(controller)、驱动器(driver)和偏压产生电路构成。在 LCD1602 内部含有 80 个字节的 DDRAM，它是用来寄存显示字符的。其地址和屏幕的对应关系如下表：
在这里插入图片描述
从上图可知，不是所有的地址都可以直接用来显示字符数据，只有第一行中的00-0F，第二行中的40-4F才能显示，其他地址只能用于存储。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，例如第二行第一个字符的地址是 40H，那么是否直接写入 40H 就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1，所以实际写入的数据应该是 01000000B(40H)+10000000B(80H)=11000000B (C0H)。
在1602中我们就用前16个就行了。第二行也一样用前16个地址。

2.LCD1602常用命令

(1)清屏命令：0x01

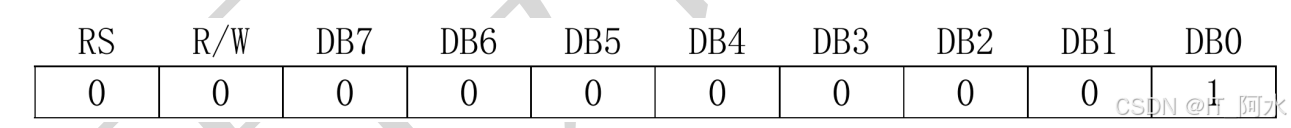

在这里插入图片描述
清显示指令将空位字符码20H送入全部DDRAM地址中，使DDRAM中的内容全部清除，显示消失;地址计数器AC=0，自动增1模式;显示归位，光标或者闪烁回到原点（显示屏左上角);但并不改变移位设置模式。
(2)模式设置指令

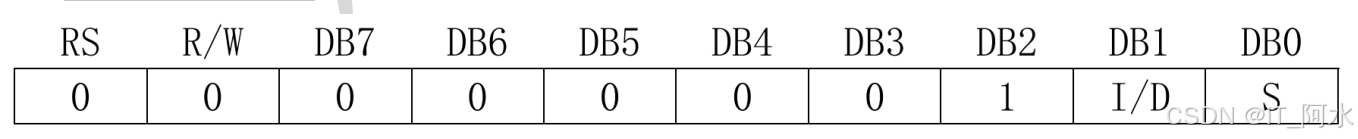

在这里插入图片描述

I/D=1，完成一个字符码传送后，光标右移，AC自动加1;
I/D=0，完成一个字符码传送后，光标左移，AC自动减1;
S=0写入新数据后显示屏不移动；
S=1写入新数据后显示屏整体右移 1 个字符；

(3)显示开关控制指令

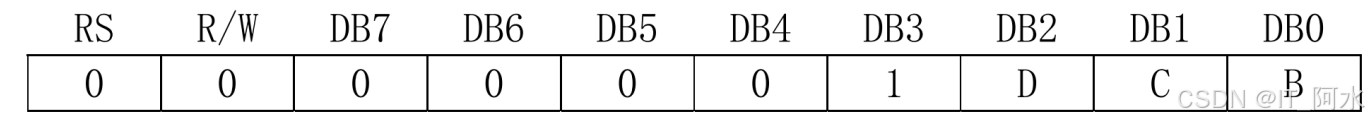

在这里插入图片描述
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。

D=0显示功能关 1显示功能开
C=0无光标 1有光标
B=0光标闪烁 1光标不闪烁

(4)功能设置

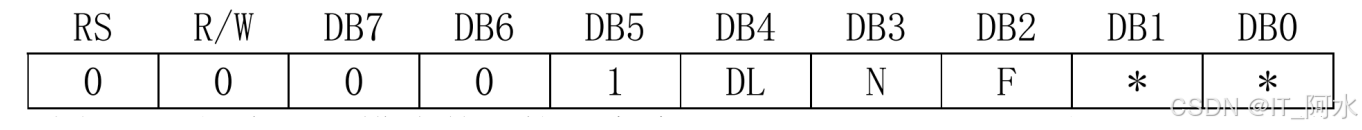

在这里插入图片描述
功能：设定数据总线位数、显示的行数及字型。

DL=0数据总线为4位 1=数据总线为8位
N=显示1行 1=显示2行
F=0 5×7点阵/每字符 1=5×10点阵/每字符

3 LCD1602屏幕时序

(1)写操作时序示意图：

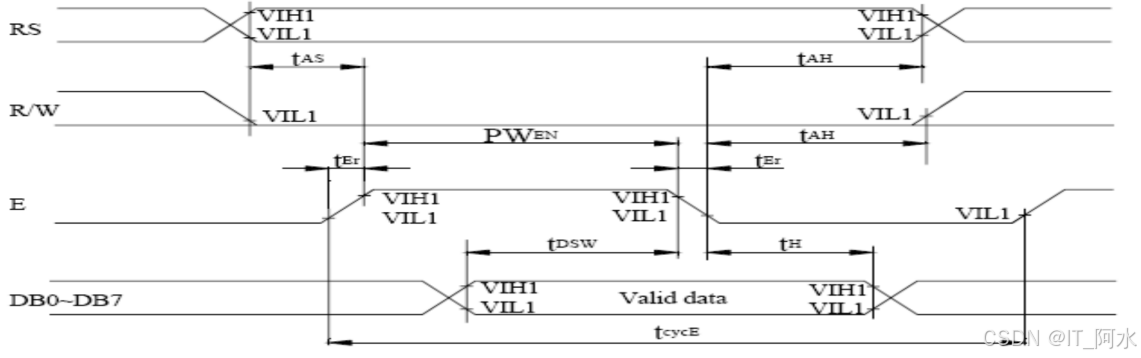

在这里插入图片描述

RS为数据命令选择、R/W为读写使能、E为总使能、DB0~DB7为数据线。写命令实现如下：

void LCD1602_W_Reg(u8 reg)
{
  RS=0;//写命令
  EN=0;
  RW=0;
  LCD_DAT=reg;
  Delay_Us(20);
  EN=1;
  Delay_Us(15);
  EN=0;
}

写数据实现如下：

void LCD1602_W_Dat(u8 dat)
{
  RS=1;//写数据
  EN=0;
  RW=0;
  LCD_DAT=dat;
  Delay_Us(20);
  EN=1;
  Delay_Us(15);
  EN=0;
}

注意：时序速度不能过快，否则将导致屏幕驱动失败，也不宜过慢，太慢将导致屏幕刷新过慢。
延时函数实现如下:

void Delay1us()		//@11.0592MHz
{
	_nop_();
	_nop_();
	_nop_();
}
void Delay_Us(u16 time)
{
  while(time--)
  {
    Delay1us();
  }
}

4.硬件接口

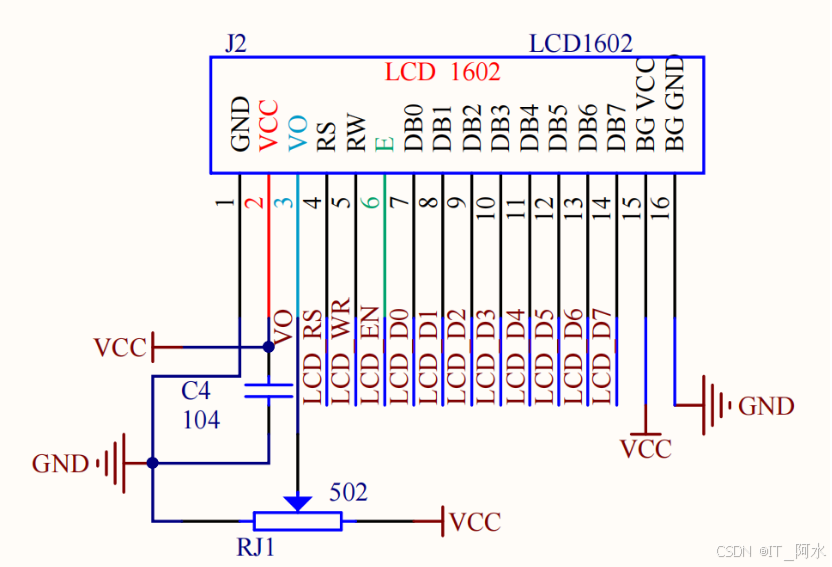

在这里插入图片描述
从上图中可知，LCD1602的8位数据口DB0_{DB7与单片机的P0.0}P0.7 管脚连接，LCD1602 的RS、RW、E脚与单片机的P2.6、P2.5、P2.7管脚连接。RJ1是一个电位器，用来调节LCD1602 对比度即显示亮度。

5.LCD初始化

void LCD1602_Init(void)
{
	LCD1602_W_Reg(0x38);//数据总线8位，显示2行，5*7点阵/字符
	LCD1602_W_Reg(0x0c);//显示功能开，无光标，光标闪烁
	LCD1602_W_Reg(0x06);//写入新数据后光标右移，显示屏不移动
	LCD1602_W_Reg(0x01);//清屏
}

6.字符串显示函数实现

/*
字符串显示
形参：x--0~15
      y --0~1
*/
void LCD1602_ShowStr(u8 x,u8 y,u8 *str)
{
  while(*str)
  {
    if(x>15)
    {
      x=0;
      y++;
    }
    if(y==0)
    {
      LCD1602_W_Reg(0x80+x);
    }
    else
    {
      LCD1602_W_Reg(0xC0+x);
    }
     LCD1602_W_Dat(*str++);
    x++;
  }
}

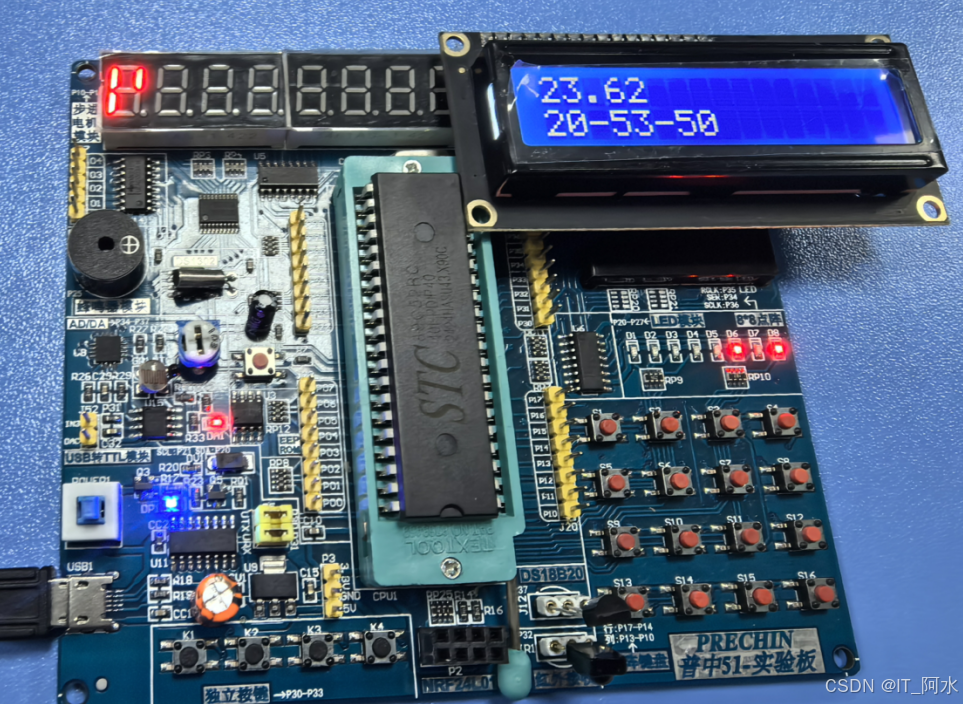

7.主函数

在LCD上显示温度和时间信息。

int main()
{
  LED=0xff;//关闭所有灯
  Key_Init();//按键初始化
  Usart_Init();//初始化串口(定时器中断和串口中断一起开时，定时器定时时长不宜过短)
  LCD1602_Init();
  //初始化DS18B20
  DS18B20_CheckStat();
  //Timer0_Init();//定时器初始化
  DS1302_SetTime();//设置时间
  LCD1602_ShowStr(3,0," 12:00:00");
  LCD1602_ShowStr(2,1," 2024-12-01");
  while(1)
  {
    key=Key_GetVal();
    if(key==1)//按键1切换界面
    {
       LCD1602_Clear();
       menu_flag++;
       BEEP_Ctl(500);
       if(menu_flag>1)menu_flag=0;
        time=100;
    }
    if(menu_flag==0)//上电默认显示时间
    {
      //时间显示
      DS1302_GetTime();
      if(sec!=DS1302_Time[0])
      {
        sec=DS1302_Time[0];
        TimerToStr(1,buffer);
        LCD1602_ShowStr(3,1,buffer);
        TimerToStr(2,buffer);
        LCD1602_ShowStr(4,0,buffer);
        i=0;
      }
    }
    time++;
    delay_ms(1);
    if(time>=100)
    {
      time=0;
      temp=DS18B20_ReadTemp();
      temp=temp*0.0625*100;
      if(menu_flag==1)//显示温度
      {
        IntToStr(temp,buffer);
        LCD1602_ShowStr(4,0,buffer);
      }
    }
  }
}
