【51单片机快速入门指南】9：省电模式（低功耗）

普中51-单核-A2
STC89C52
Keil uVision V5.29.0.0
PK51 Prof.Developers Kit Version:9.60.0.0

---

硬知识

       摘自《STC89C52系列单片机器件手册》
       仅支持掉电模式，不支持空闲模式
       STC89C52系列单片机可以运行2种省电模式以降低功耗，它们分别是：空闲模式和掉电模 式。正常工作模式下，STC89C52系列单片机的典型功耗是4mA ~ 7mA，而掉电模式下的典型功耗是<0.1uA，空闲模式(建议不要使用此模式)下的典型功耗是2mA.
       空闲模式和掉电模式的进入由电源控制寄存器PCON的相应位控制。PCON寄存器定义如下：
       PCON (Power Control Register) (不可位寻址)

       POF : 上电复位标志位，单片机停电后，上电复位标志位为1 ，可由软件清0 。

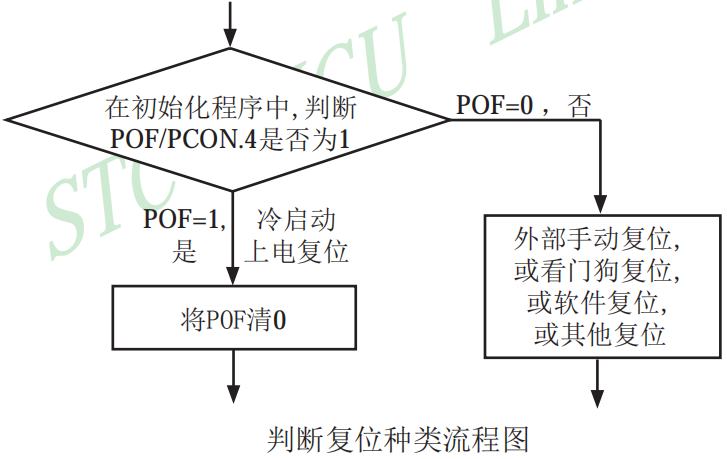

       实际应用：要判断是上电复位（冷启动），还是外部复位脚输入复位信号产生的复位，还是内部看门狗复位， 还是软件复位或者其他复位，可通过如下方法来判断：

       PD ：将其置1时，进入Power Down模式，可由外部中断低电平触发或 下降沿触发唤醒,进入掉电模式时，内部时钟停振, 由于无时钟CPU、定时器、串行口等功能部件停止工作 , 只有外部中断继续工作。掉电模式可由外部中断唤醒，中断返回后，继续执行原程序。掉电模式也叫停机模式，此时功耗<0.1uA。
       IDL ：将其置1，进入IDLE模式(空闲)，除系统不给CPU供时钟，CPU不执行指令外，其余功能部件仍可继续工作，可由任何一个中断唤醒。
       GF1,GF0 ：两个通用工作标志位,用户可以任意使用。
       SMOD, SMOD0： 与电源控制无关，与串口有关，在此不作介绍

实验

正常工作

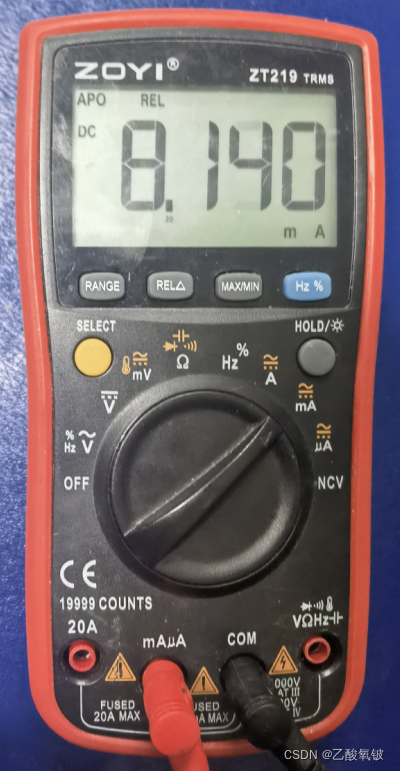

12MHz下工作电流约8mA

掉电模式

PCON |= 0x02;

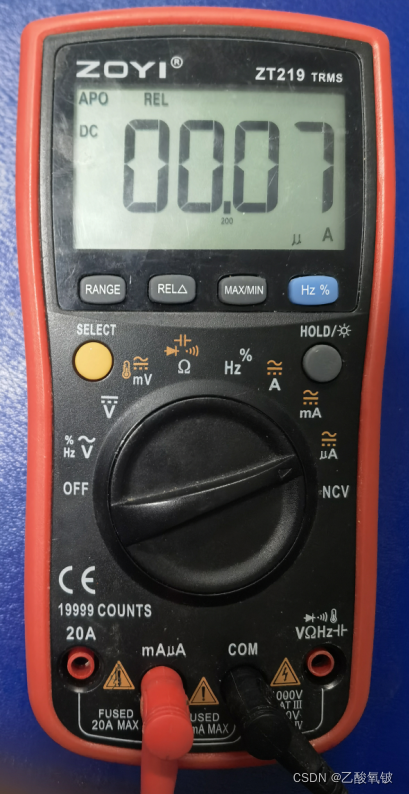

实测为0.07uA，符合手册所述。

空闲模式

PCON |= 0x01;

实测仍为8mA，确实不支持空闲模式。
