以太网链路聚合之手工负载分担

以太网链路聚合技术计划从以下四个内容讲解：

• 1，手工负载分担方式。
• 2，静态LACP方式。
• 3，专用Smart Link技术方式（重点）。
• 4，专用Monitor Link技术方式。

(一)手工负载分担方式

一、链路聚合的基本名称概念：

1，IEEE组织制定的以太网信息传输率规范：

• 标准以太网口：发送/接受速率=10Mbit/s，或称标准以太网端口，标准以太口、10兆/M以太网端口、10兆以太口、10M口。

• 快速以太网端口：发送/接受速率=100Mbit/s，或称快速以太网端口，快速以太口、100兆/M以太网端口、100兆以太口、100M口、FE口（Fast Etherent）。

• 千兆以太网端口：发送/接受速率=1000Mbit/s，或称千兆以太网口，千兆口、吉比特端口、GE端口或GE口（Gigabit Etherent）。

• 万兆以太网端口：发送/接受速率=10Gbit/s，或称万兆以太网口，万兆口( ten Gigabit Etherent）。

• 100GE以太网端口：发送/接受速率=100Gbit/s，或称100GE端口，100GE口。

  链路聚合又称链路绑定，英文可以是：Eth-trunk\Link Aggregation\Link Trunking\Link Bongding，Eth-Trunk 是一种捆绑技术，它将多个物理接口捆绑成一个逻辑接口，这个逻辑接口就称为 Eth-Trunk接口，捆绑在一起的每个物理接口称为成员接口。Eth-Trunk 只能由以太网链路构成。

2，利用链路聚合技术实现的优势和好处：

• 增加带宽：将多个链路捆绑成为一个E-trunk链路，捆绑后的链路带宽是每个独立链路的带宽总和。
• 提高可靠性：多个链路互为备份，当有一条链路断开，流量会自动在剩下链路间重新分配。
• 提供负载分担功能

3，实现链路聚合技术需要的条件：

• 每个Eth-Trunk接口下最多可以包含8个成员接口。
• 成员接口不能配置任何业务和静态MAC地址。
• 成员接口加入Eth-Trunk时，必须为缺省的hybrid类型接口。
• Eth-Trunk接口不能嵌套，即成员接口不能是Eth- Trunk。
• 一个以太网接口只能加入到一个Eth-Trunk接口， 如果需要加入其它Eth-Trunk接口，必须先退出原来的Eth-Trunk接口。
• 一个Eth-Trunk接口中的成员接口必须是同一类型，例如: FE口和GE口不能加入同一个Eth-Trunk接口。
• 可以将不同接口板上的以太网接口加入到同一个Eth-Trunk。
• 如果本地设备使用了Eth-Trunk，与成员接口直连的对端接口也必须捆绑为Eth- Trunk接口， 两端才能正常通信。
• 当成员接口的速率不一致时，实际使用中速率小的接口可能会出现拥塞，导致丢包 。
• 当成员接口加入Eth-Trunk后，学习MAC地址时是按照Eth-Trunk来学习的， 而不是按照成员接口来学习。

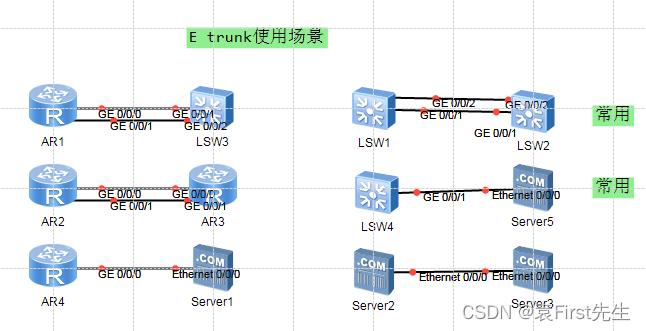

4，链路聚合技术适宜场景：

二、手工负载分担链路聚合实验：

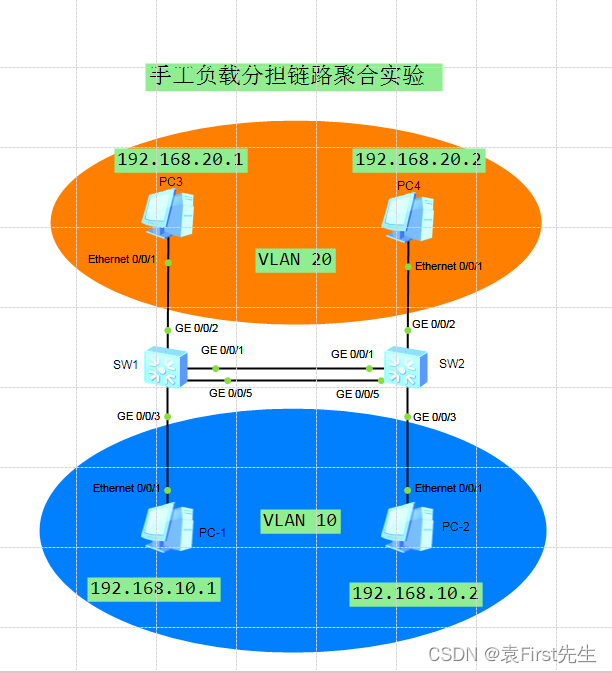

1，拓扑图

2，代码

sw1配置

<Huawei>
<Huawei>SY
[Huawei]UN IN  EN
[Huawei]SY sw1

[SW1]vlan batch 10 20
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type  access
[SW1-GigabitEthernet0/0/2]port default vlan 20
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type  access
[SW1-GigabitEthernet0/0/3]port default  vlan 10
[SW1-GigabitEthernet0/0/3]qu

[SW1]int  Eth-Trunk 1
[SW1-Eth-Trunk1]mode manual  load-balance
[SW1-Eth-Trunk1]port link-type  trunk
[SW1-Eth-Trunk1]port trunk allow-pass  vlan  10  20
[SW1-Eth-Trunk1]qu

[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]int g0/0/1
[SW1-GigabitEthernet0/0/1]eth-trunk 1
[SW1-GigabitEthernet0/0/1]int g0/0/5
[SW1-GigabitEthernet0/0/5]eth-trunk 1
[SW1-GigabitEthernet0/0/5]qu

sw2配置

<Huawei>
<Huawei>SY
[Huawei]UN IN  EN
[Huawei]SY sw2

[SW2]vlan batch 10 20
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type  access
[SW2-GigabitEthernet0/0/2]port default vlan 20
[SW2-GigabitEthernet0/0/2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type  access
[SW2-GigabitEthernet0/0/3]port default  vlan 10
[SW2-GigabitEthernet0/0/3]qu

[SW2]int  Eth-Trunk 1
[SW2-Eth-Trunk1]mode manual  load-balance
[SW2-Eth-Trunk1]port link-type  trunk
[SW2-Eth-Trunk1]port trunk allow-pass  vlan  10  20
[SW2-Eth-Trunk1]qu

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]eth-trunk 1
[SW2-GigabitEthernet0/0/1]int g0/0/5
[SW2-GigabitEthernet0/0/5]eth-trunk 1
[SW2-GigabitEthernet0/0/5]qu

3，验证

，

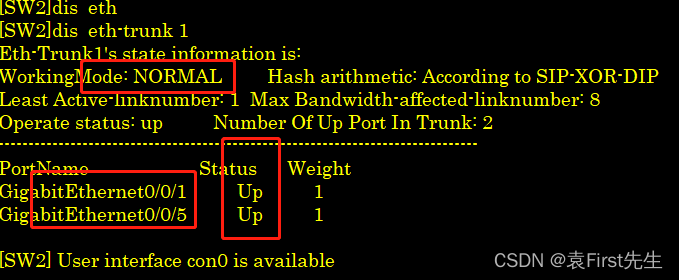

验证eth-trunk1这个聚合接口有两个成员接口，分别是GE0/0/1及GE0/0/5，且状态都是UP。

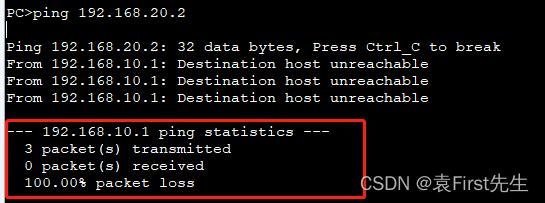

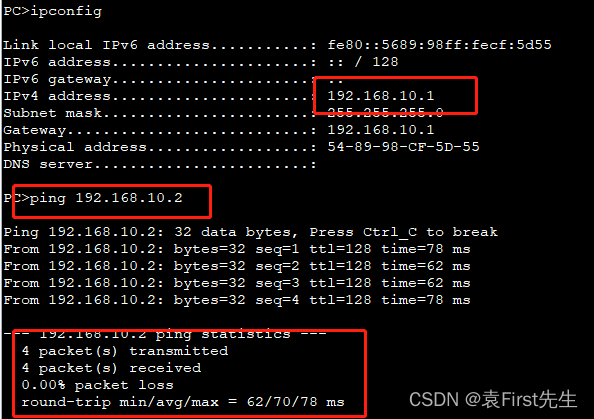

相同VLAN之间可以相互通讯，不同VLAN之间不可以通讯。
至此，手工负载链路聚合实验到此结束！期待下一期LACP链路聚合！
