在UG中，导出CAD的dwg格式

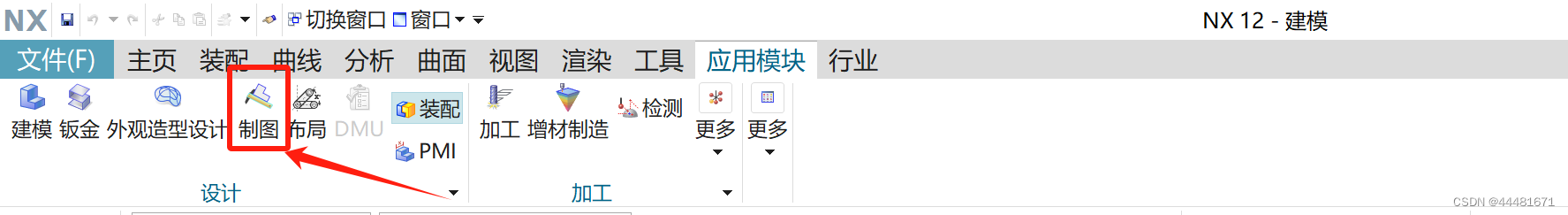

1.绘制好图后，点击“应用模块”的“制图”：

在这里插入图片描述

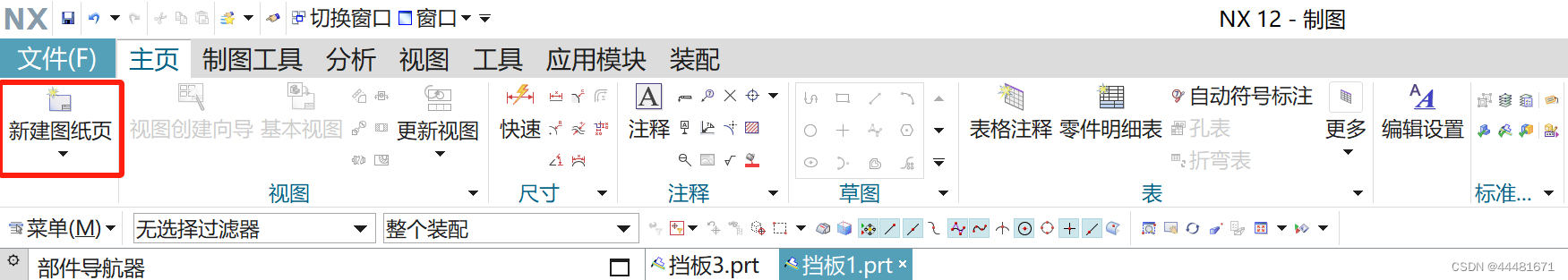

2.选择“新建图纸页”：

在这里插入图片描述

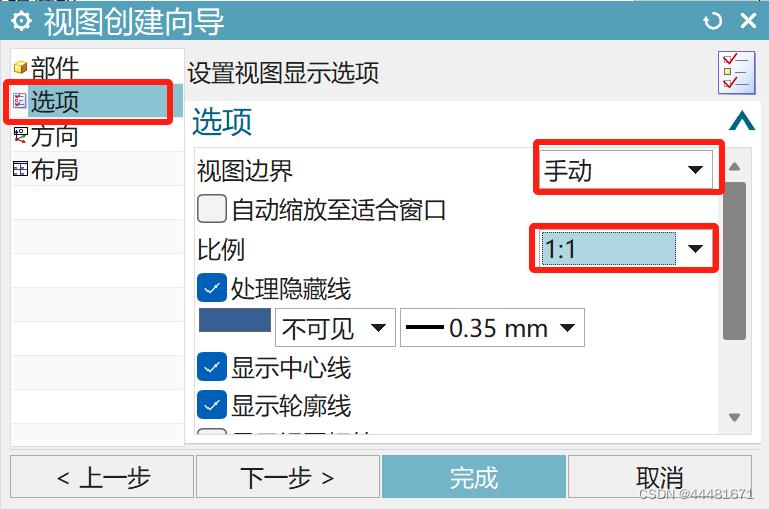

3. 选择“视图创建向导”，在“选项”中，视图边界选为“手动”，去掉“自动放缩至合适窗口”，比例选择1：1

（如果默认自动放缩，则导出的与原尺寸等比放大或缩小，不符合实际尺寸）
在这里插入图片描述

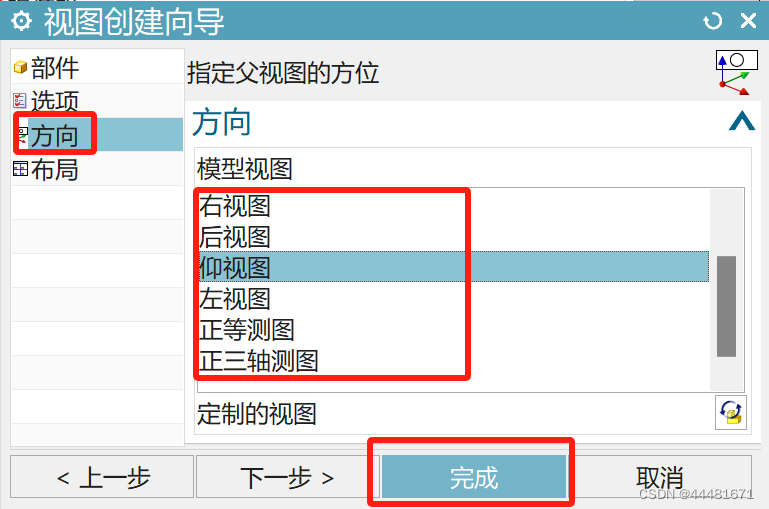

4. 在“方向”中，选择自己需要的视角，“布局”里应该可以放多个视图

在这里插入图片描述

完成之后，即可以导出dwg格式了

（在导出过程中，我的笔记本会蓝屏，不知道是不是UG这个软件导致，如果你知道，也可以告诉我☺）
