UG10.0怎么导出模型的尺寸图，不用CAD就可以实现！

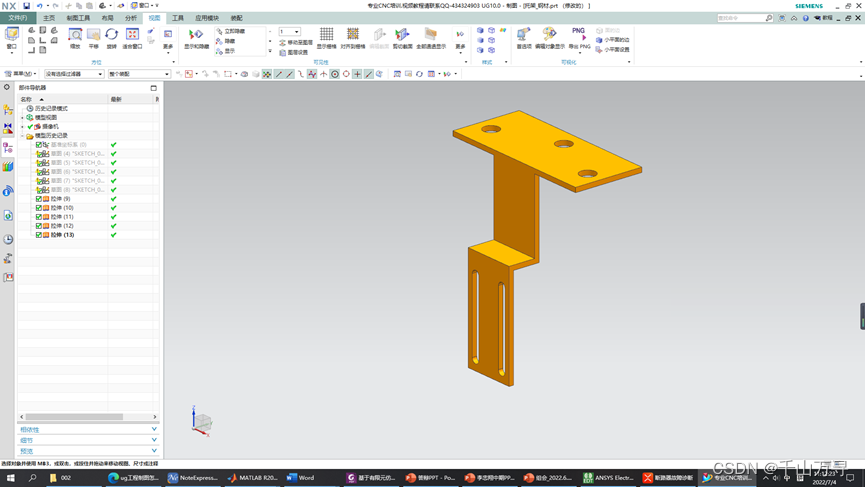

1.在UG中建好了模型（菜单栏可能不一样，因为我的是x_t导入prt中，建模的）

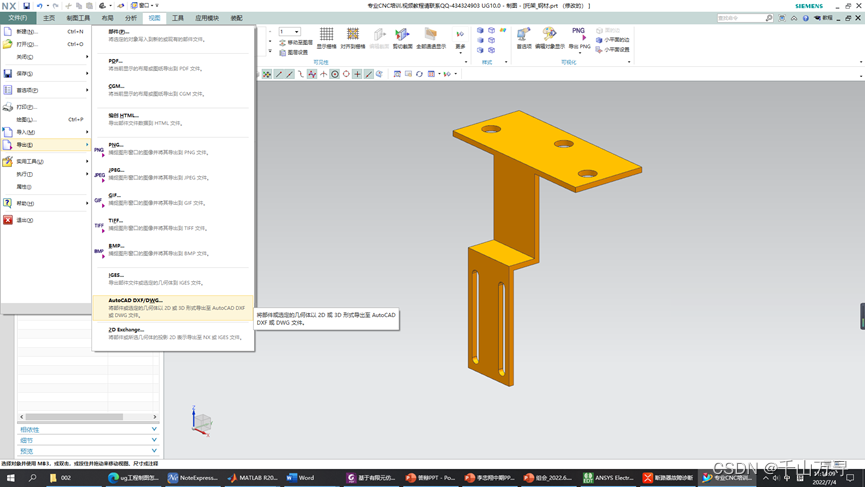

 2.导出DWG格式

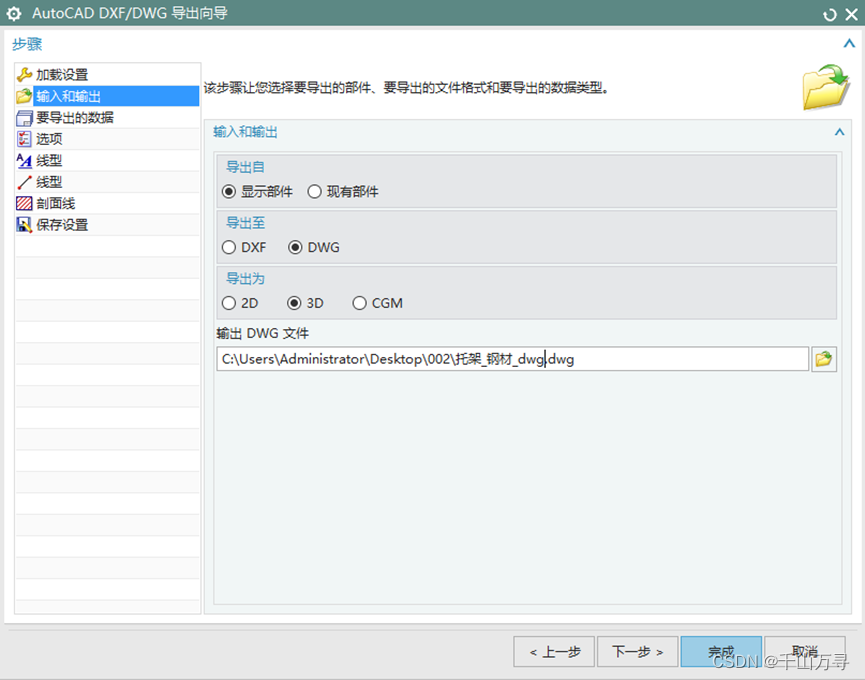

选择“3D”，其它默认就行了：

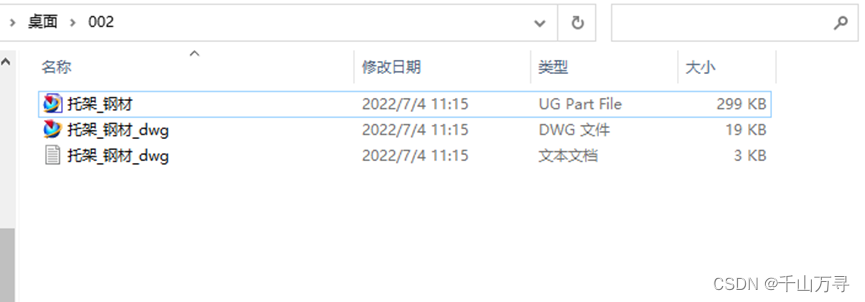

 下图中，可以看到文件夹中有dwg格式的文件了：

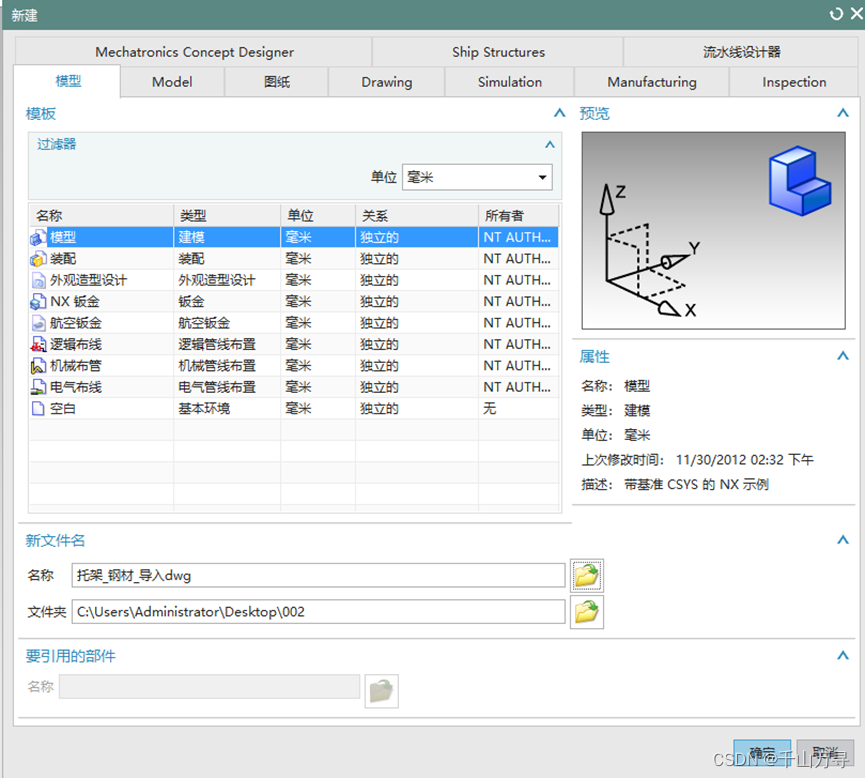

 3.继续新建一个prt型文件，目的是：导入刚才的dwg文件

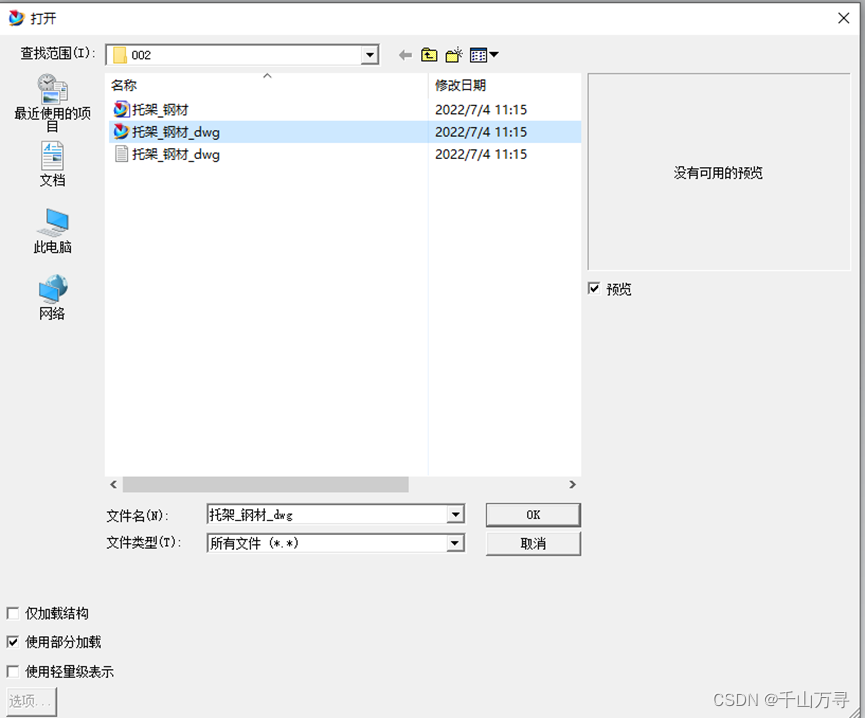

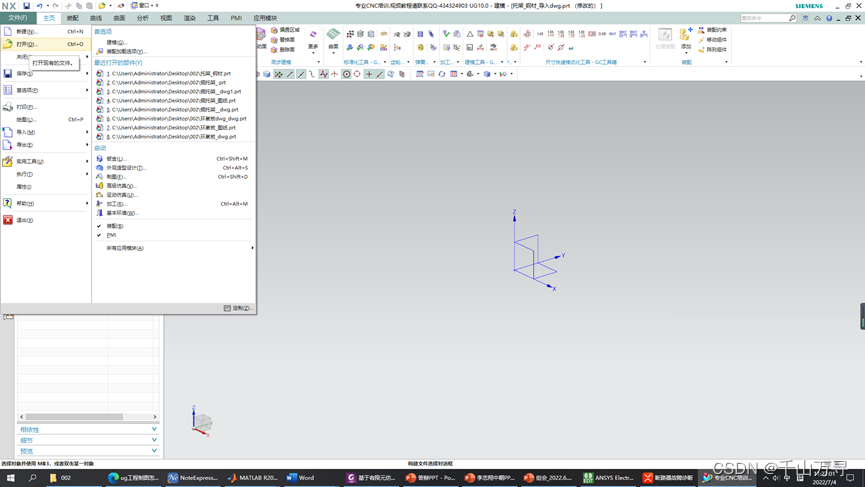

 这里要注意：是“打开”文件。（”导入”文件好像有点问题。），如下图：

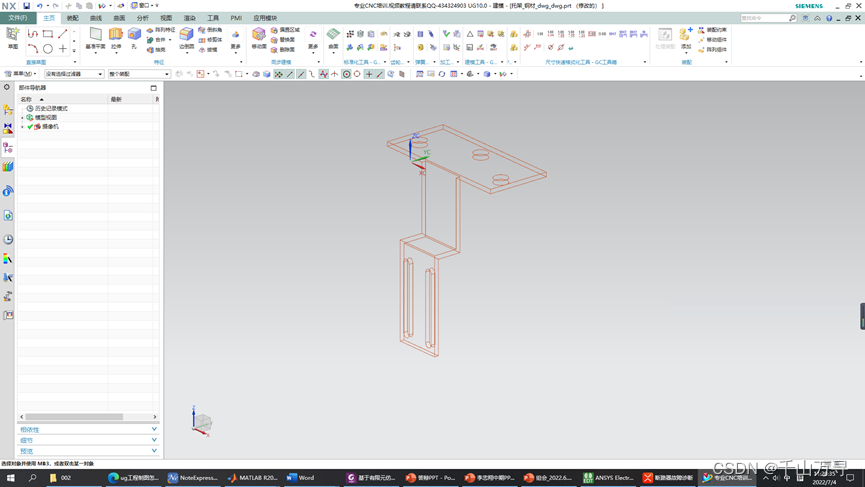

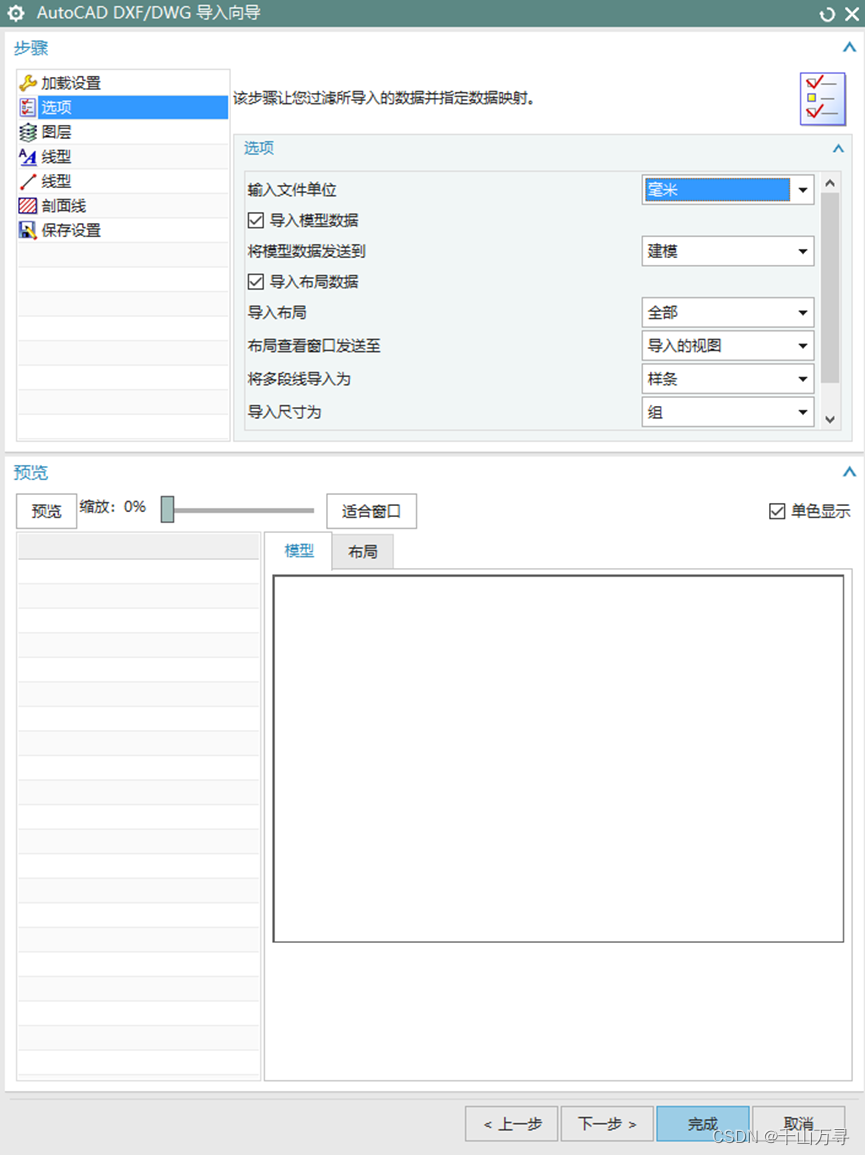

 然后，直接默认点击“完成”即可，如下图：这里就可以看到，三维实物变成了“曲线状”，如下图：

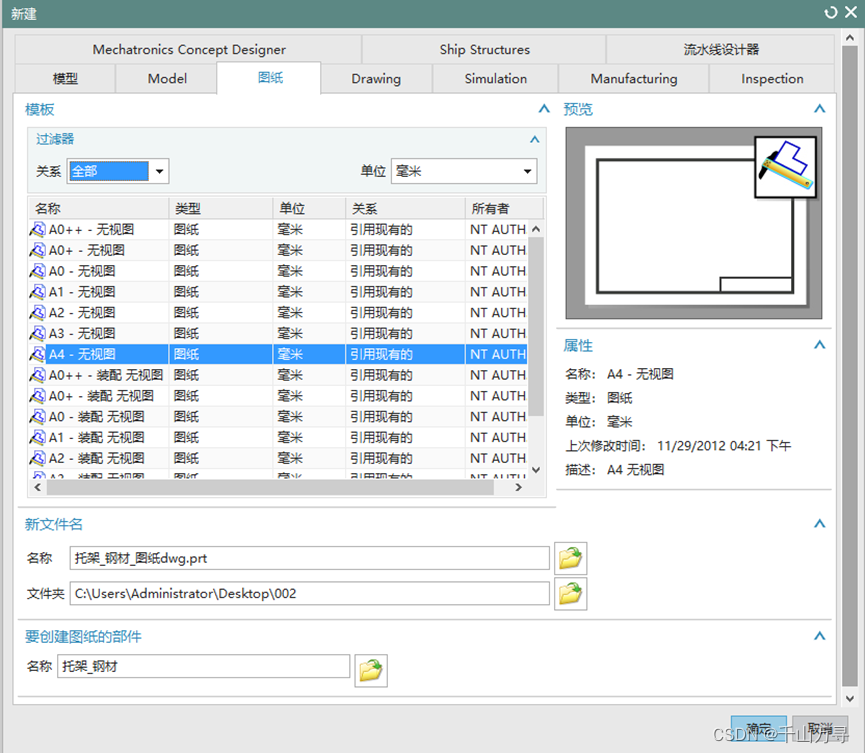

4.在UG中“文件”——“新建”——“图纸”，在“关系”中选择“全部”。我这里选择的纸张大小是“A4”，你们看自己需要。

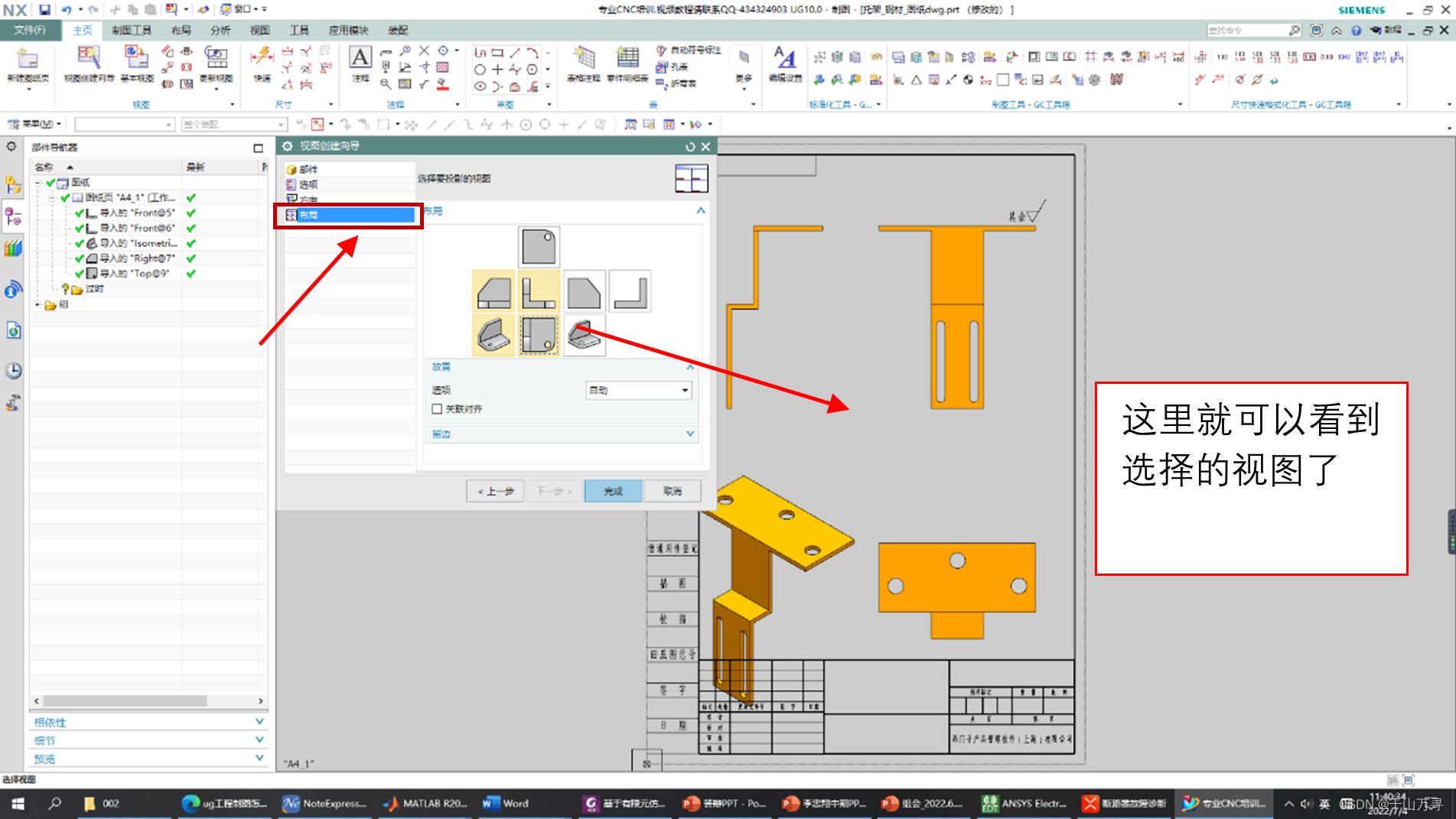

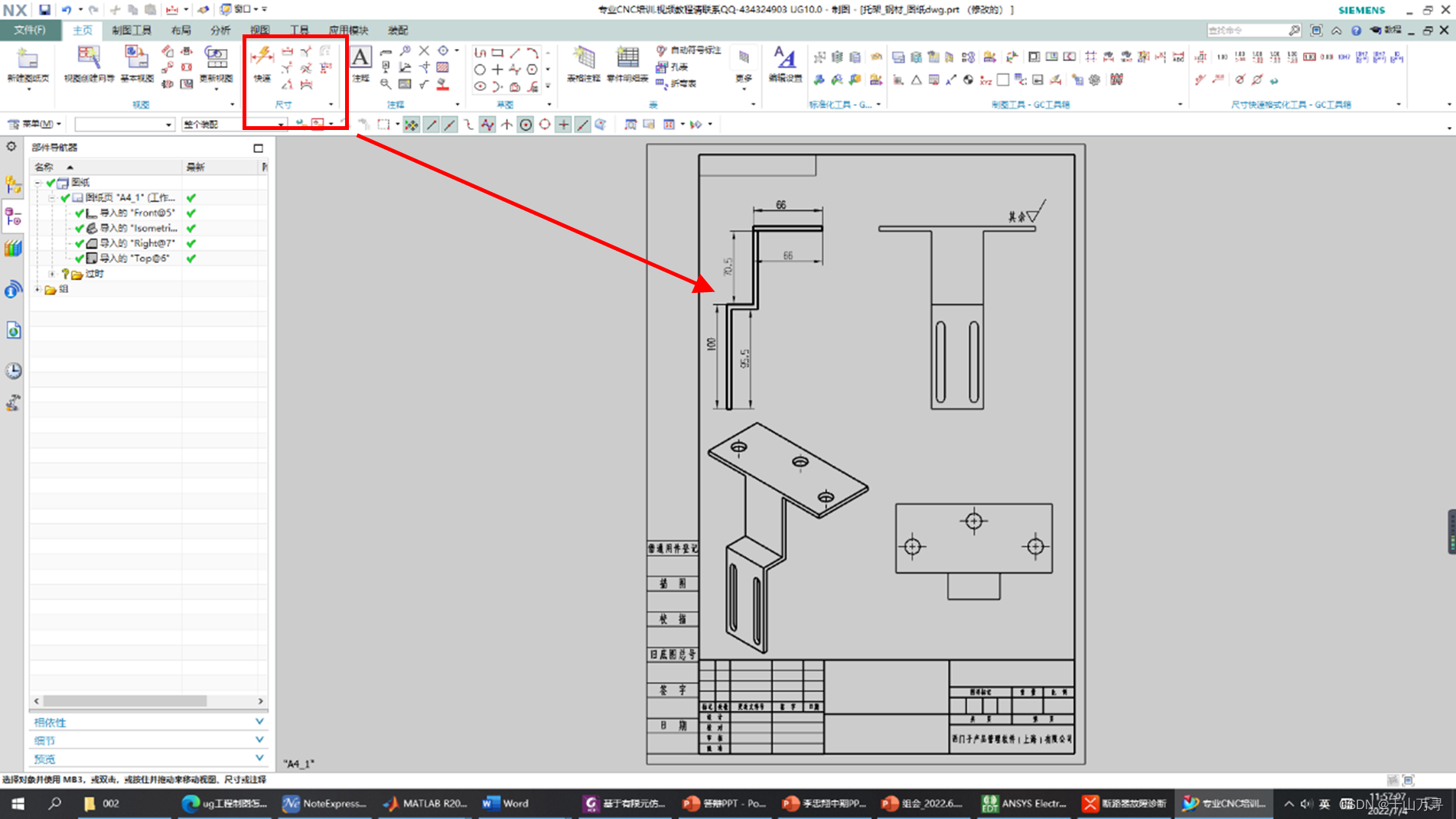

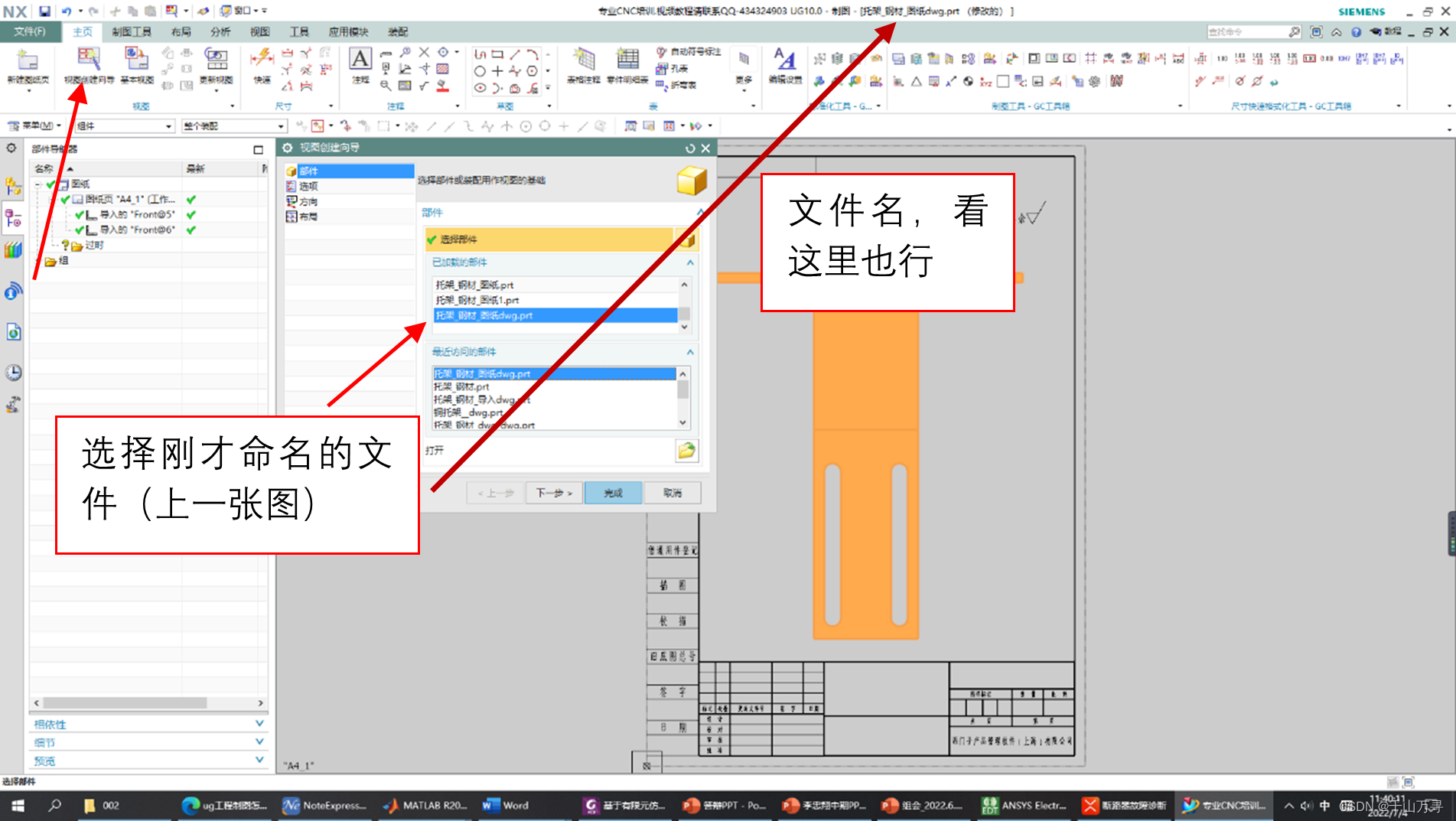

选择“布局”，可以在一张纸上画好几个视图；“方向”只能画一个视图。 下面就可以给选择的视图添加尺寸了，如下图：到这里，就全部结束了，摸索了好几遍，希望对大家有帮助。

继续补充一下：

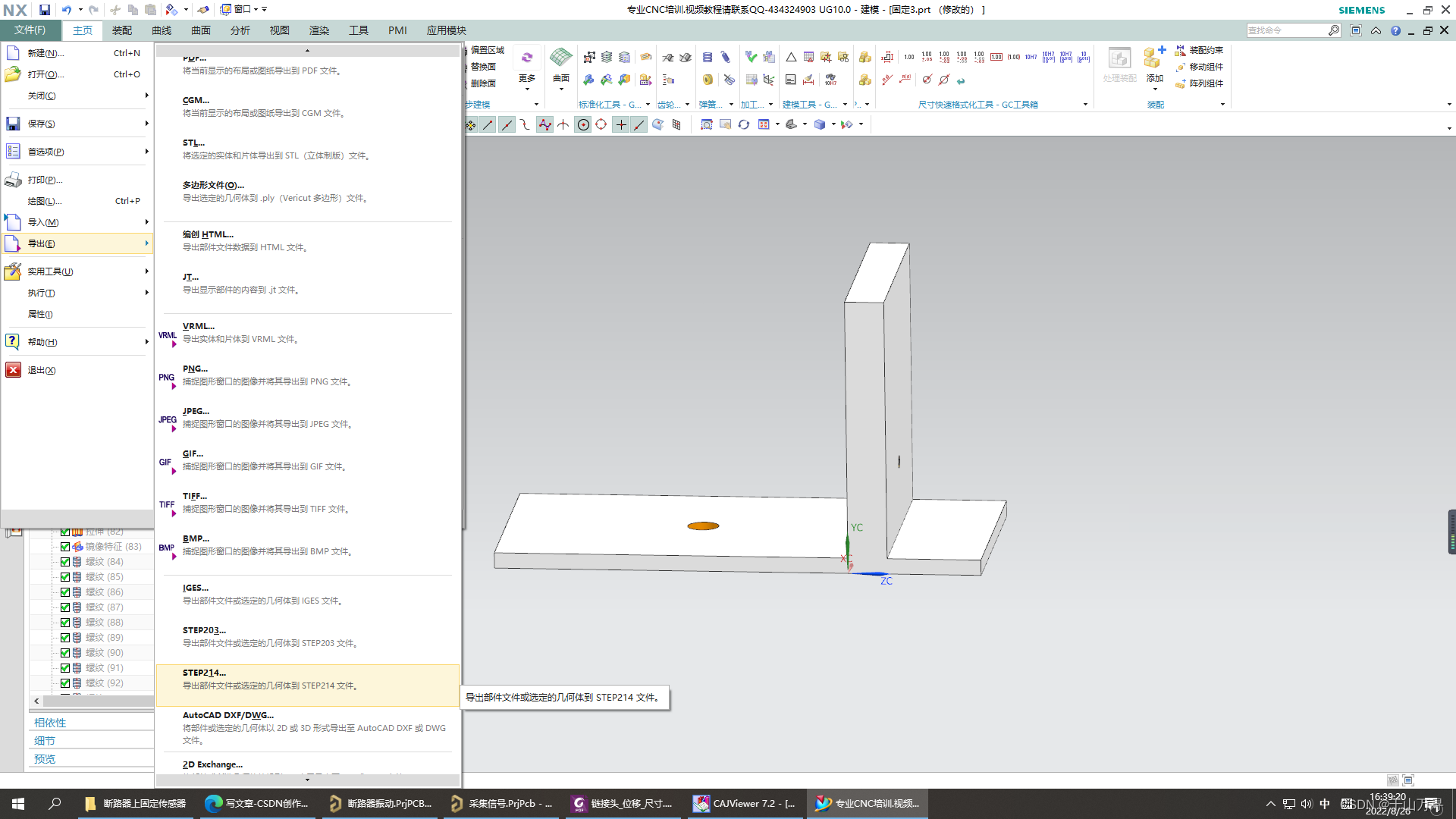

方法二：1.从prt中导出stp格式（我导出的是stp2014）

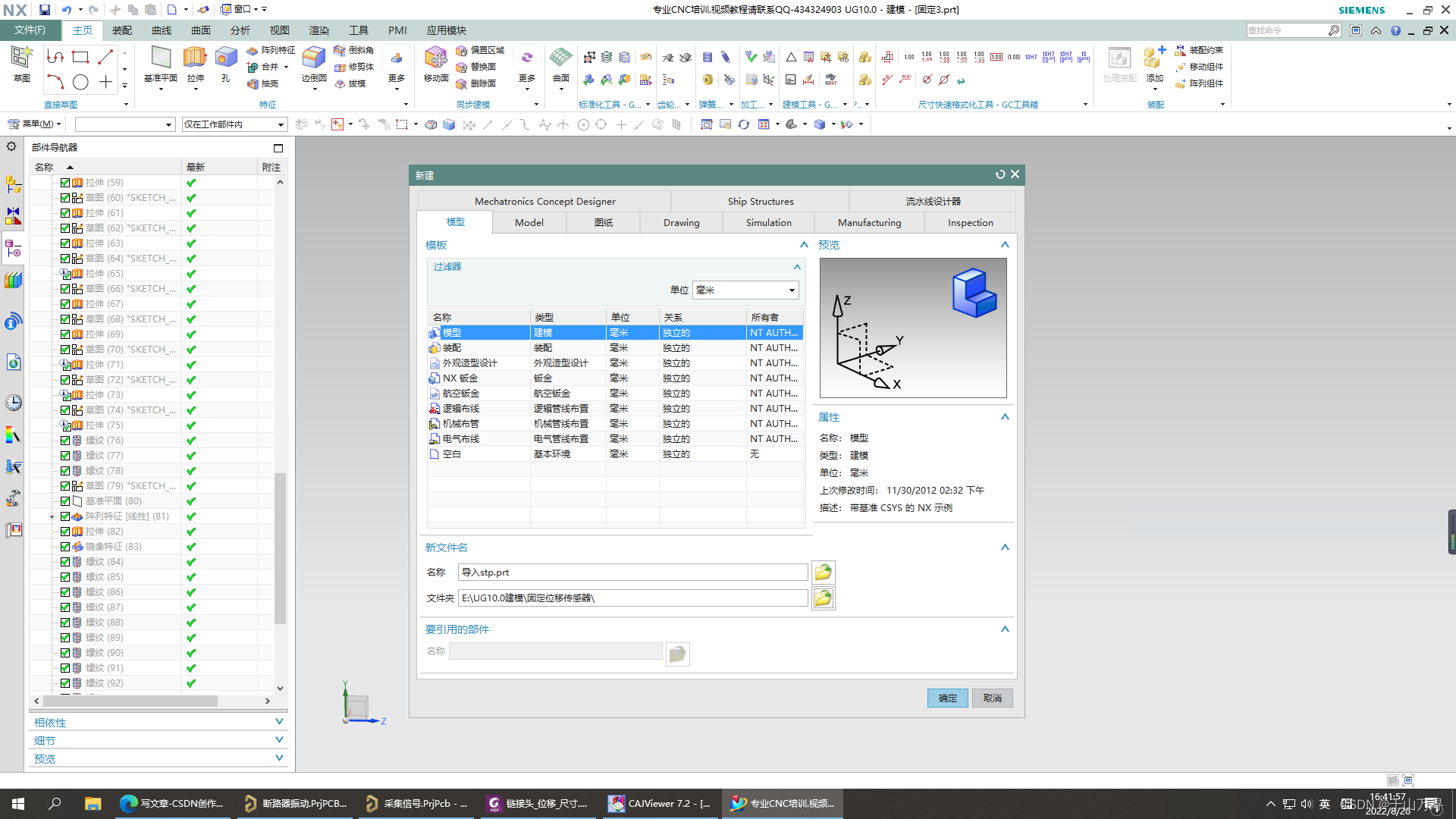

 2.重新建立一个prt文件，目的是：导入（或者打开）刚才导出的stp文件

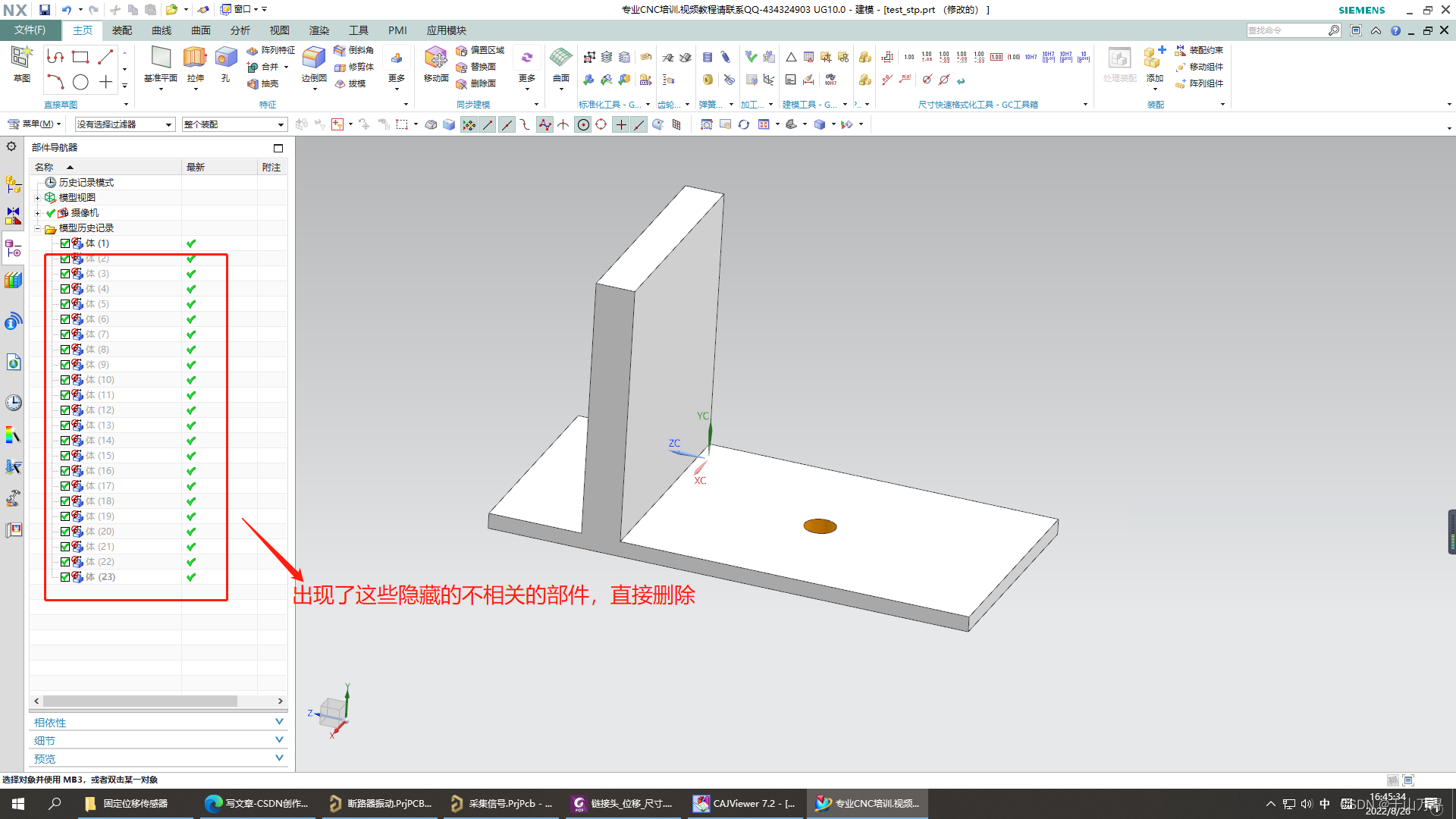

3.把里面多余的隐藏部件删除，只留下我们需要的。（原因：因为第1步的时候，我们是直接部件导出stp格式的，隐藏部件也被导出了）

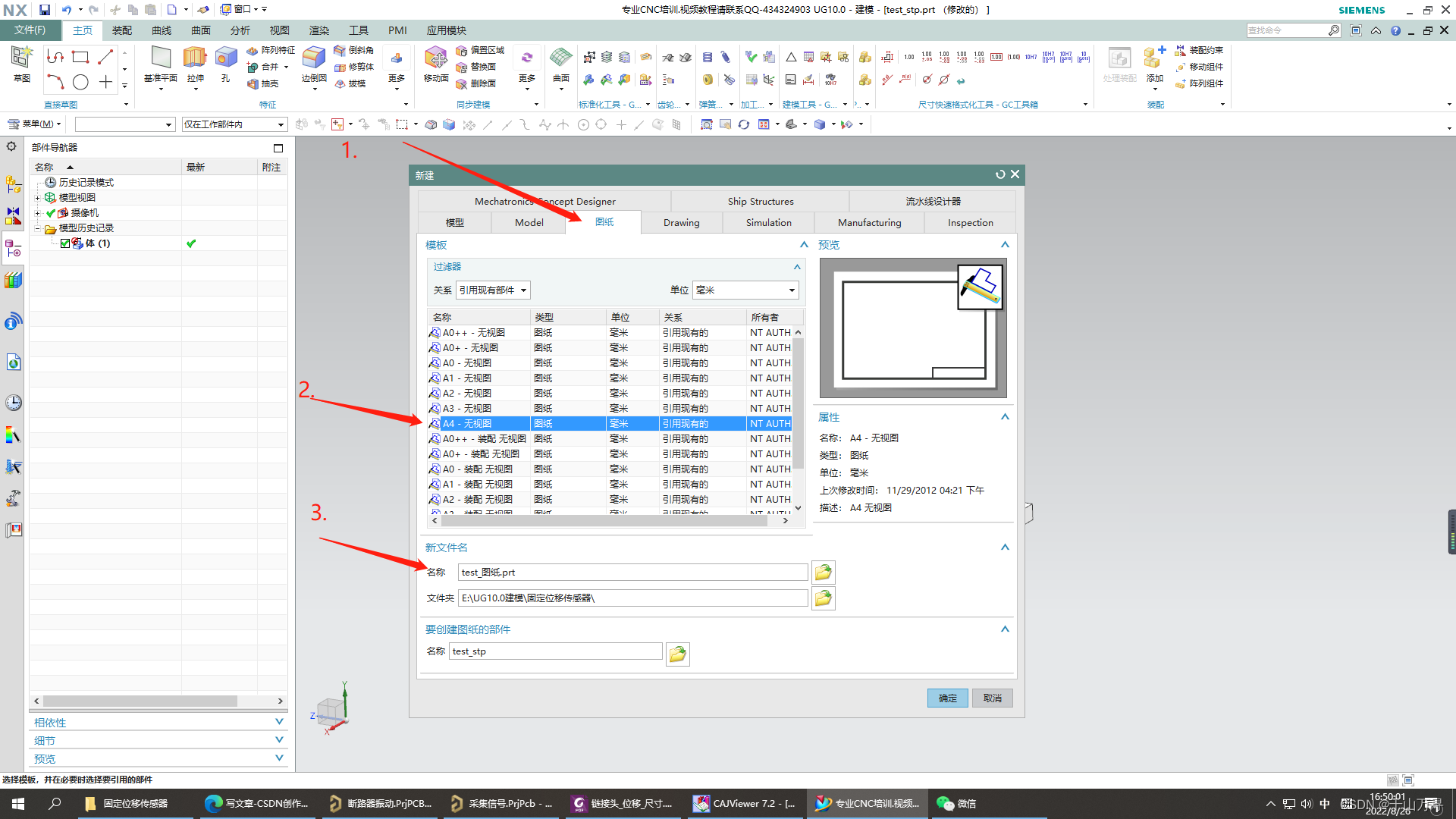

4.建立图纸， 选择A4纸大小，文件命名

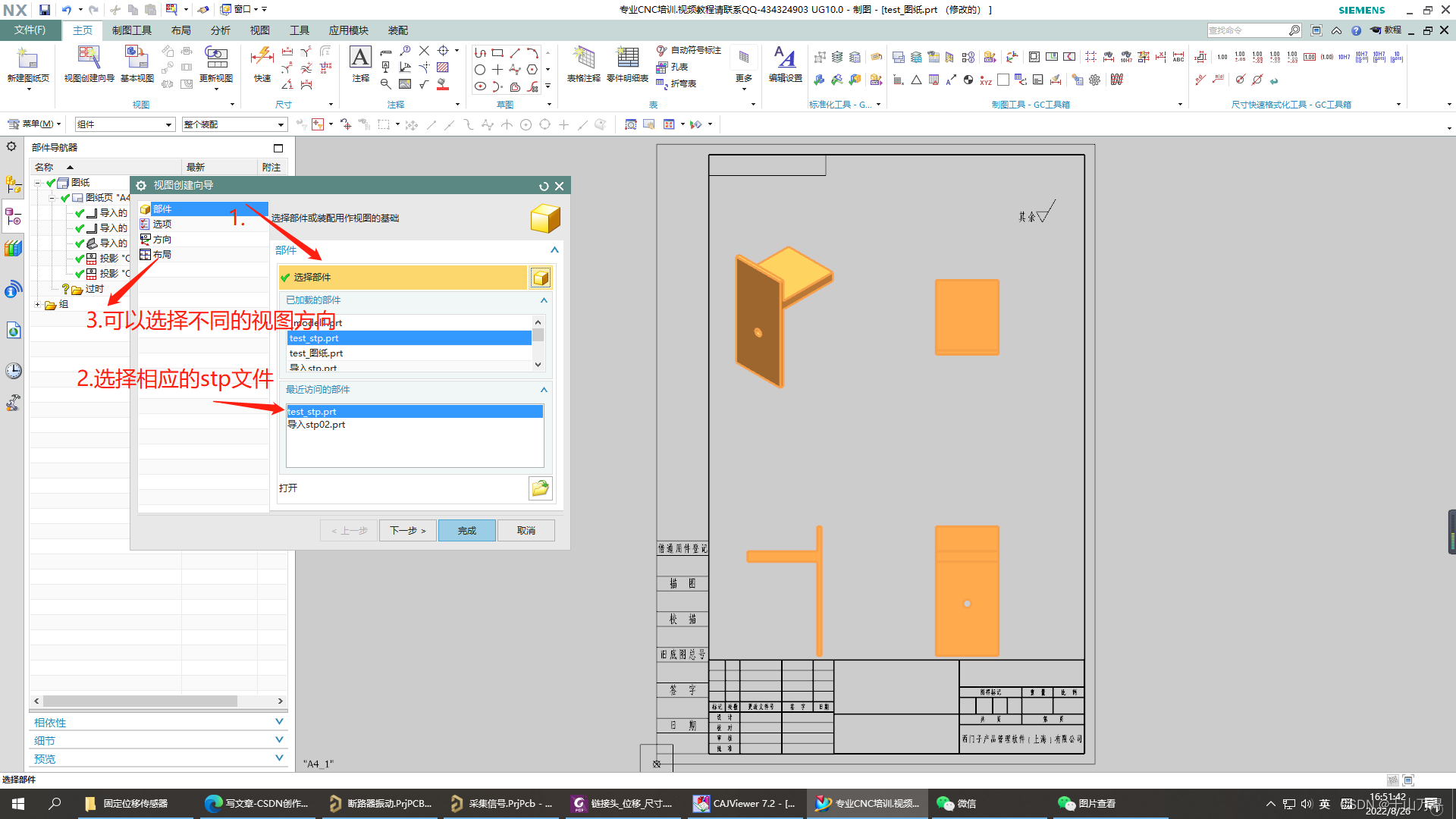

 确定之后，就会出现下面的图纸，选择不同的视图方向，就可以绘制尺寸了。
