蓄电池各种内阻测试方法

内阻测试方法

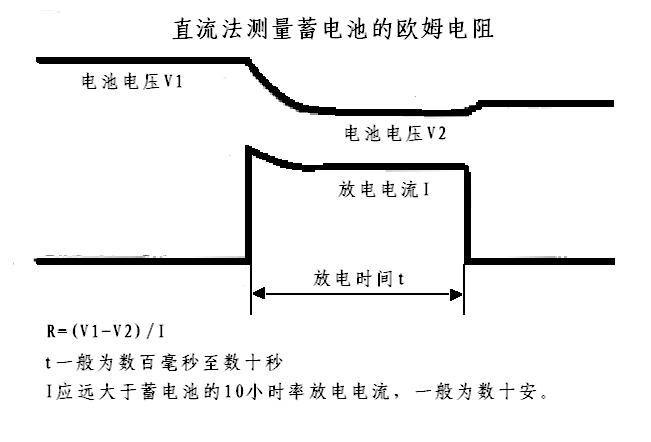

【直流内阻测试法】

直流内阻法是通过对电池按照一定的电流进行放电，同时测量电池两端电压降，得到蓄电池内阻的测量方法。

其中用得最为普遍的便携式指针内阻测量表，就是最简单的对一个功率电阻放电，看电池电压的跌落幅度来表征电池的内阻。

另外一种更能表征电池实际放电特征的内阻是测试电池在稳定放电过程中的动态直流内阻，就是本公司电池管理系统所采用的方法。

【交流内阻测试法】

交流内阻法是测量蓄电池对输入它的一定频率的交流信号的电压反馈，从而测量蓄电池内阻的方法，此方法如能在多个频率点测试并且除实数部分的内阻数值大小外，再结合回波相位差的分析，将能更加全面地反馈蓄电池内部状态。

2

▲各种内阻测试方法与电池故障关联度的比较分析

所有电池内阻的测试目的都是为了找出出现故障的电池，那么通过测试内阻来找出故障电池的方法可行性，就必须是建立在所测试的内阻与电池的故障有一定的关联度，下面分别分析。

【直流内阻与电池故障的关联度】

电化学理论中有个兰斯三定律，其中之一就是：电池的极限放电能力表征了电池的实际容量。这个极限放电能力值，其实就是电池的短路放电能力，用电极反应动力学来分析，就是电池的双电层电容所储存的电荷，电池刚刚开始放电时，在电池内部通过带电离子扩散形成内电流循环尚未建立起来之前&#
