金泽电气研发针对不同环境下的蓄电池远程核容装置

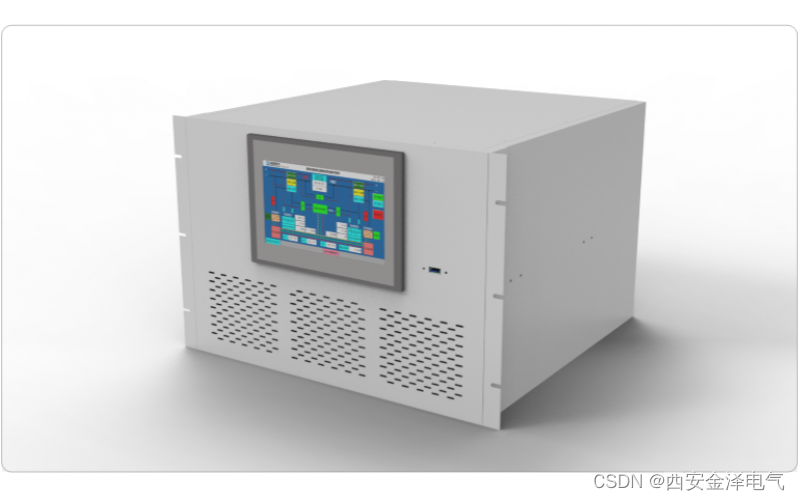

蓄电池远程核容装置系统

一、基本情况介绍

新型回馈式蓄电池远程在线核容系统，有效的减轻运维人员的压力，提升人效水平，数字化变电站蓄电池组方面常规还是通过人工进行周期性核对试验，因此针对变电站蓄电池组的数字化缺少实时数据的监测、分析，例如蓄电池的故障监测、使用过程中的环境温度、单体电池温度、单体电池电压等参数、电池组充、放电和寿命衰减数据、电池组的充、放电比率、荷电比例（SOC）、剩余后备时间（SOH），电池组的容量衰减比例等，缺少综合辅助监测维护手段。为了深入推进数字技术与电网技术融合发展，在电网全环节推进数字化转型，发展数字基建，用现代信息技术赋能，通过对变电站蓄电池各种数据的实时监控、分析生成最优的策略控制，打造更加安全、灵活、智能、高效的新型电力系统。

二、蓄电池远程核容装置系统特点

远程控制：智能运维平台端、就地显示端、监测端三位一体下发指令，远程控制充、 放电， 可制定维护计划， 系统内电池组按计划自动执行放电。

在线监控：智能运维平台端、就地显示端、监测端三位一体实时在线监控蓄电池各节点工作电压、工作 电流、单元电池温度、单元电池容量，支持实时查询。

实时预警：智能运维平台端、就地显示端、监测端三位一体对单体电池、电池组过放过充、温度超限、过压欠压、内阻超限等电池故障和隐患进行实时报警。

安全策略：任何故障时（如：网络异常、站端电源异常、软件故障、硬件故障等）装置停止核容，且电池组永不脱离系统的机制。

结果评估：维护后数据自动生成维护报告，报告包含维护前数据、过程数据、维护后数据，通过统计分析表、曲线、柱状图客观决策数据。

• 市电不断电、蓄电池不脱离母线、按规程要求自动维护；

• 全高频隔离设计，确保电池与电网/负载之间的安全;

• 数字控制，多重软硬件过流、过压、过温保护，安全可靠;

• 可靠的并联功能，方便功率扩展，可达12个模块并联;

• AC/DC采用三电平技术，最高效率达98%;

• DC/DC采用软开关谐振技术，最高效率达98%;

• 配合STS模块，支持并离网无缝切换;

• 宽幅的电网电压范围和50/60Hz电压频率自适应能力;

• 通过一套电路，实现充电、逆变两个功能，成本低;

• 支持19英寸标准机架安装，结构紧凑;

• 模块热插拔设计，系统灵活配置;

• 放电功率可调，放电速率可控;

• 放电过程全监控，系统更安全;

• 蓄电池输出直接回馈至交流电网，放电过程节能;

• 可用于直流48V、110V、220V、380V、480;

• 便于灵活设计不同形式的不间断电源、直流电源等系统。

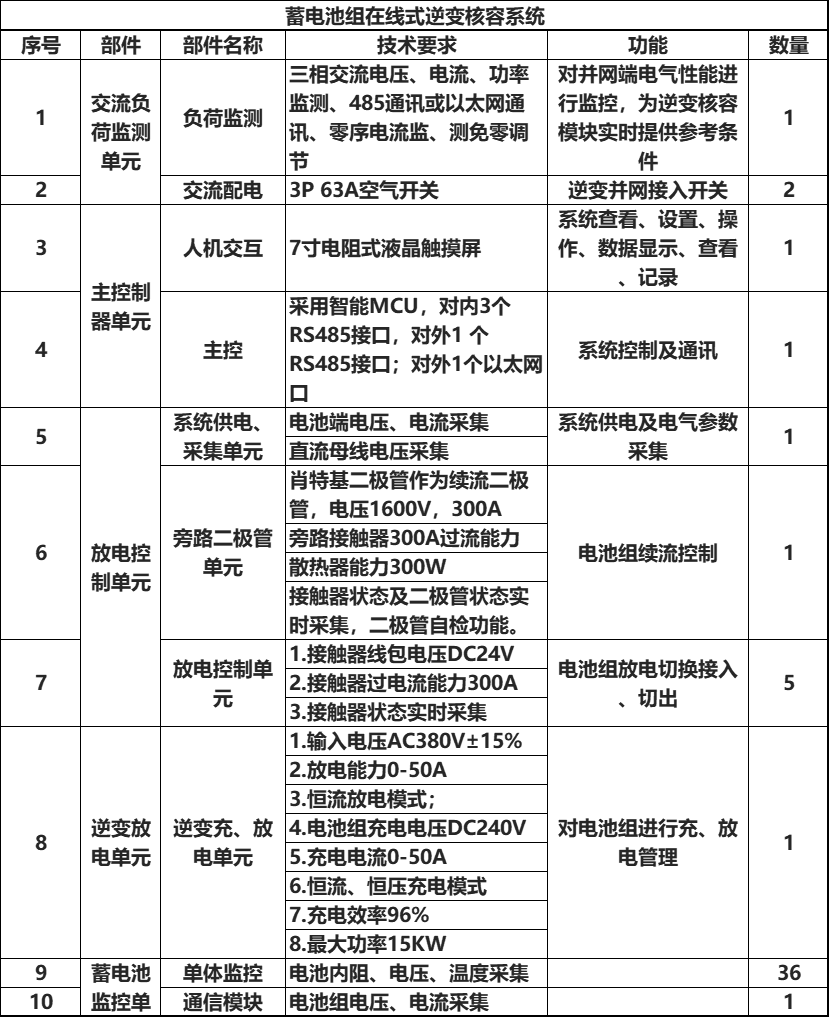

三、系统组成

四、主要技术指标

通信管理主机技术参数

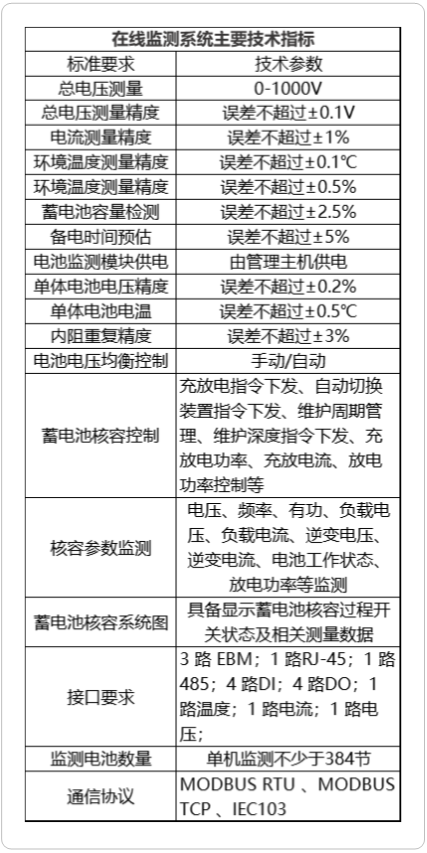

蓄电池在线监测系统主要技术指标

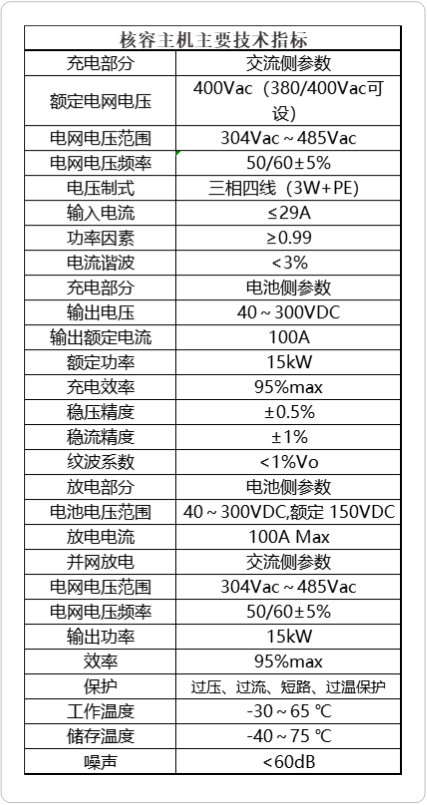

核容主机主要技术指标

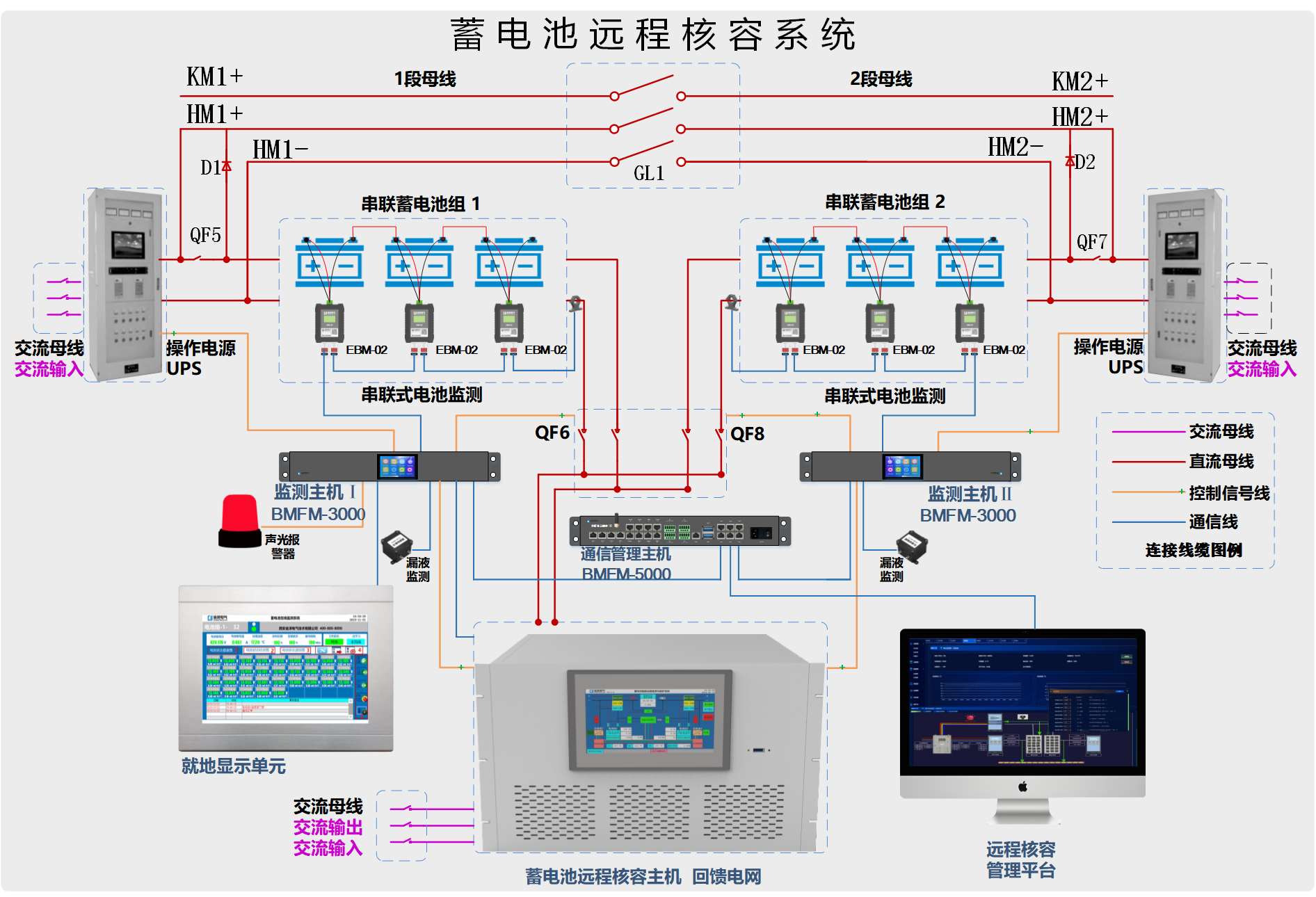

五、蓄电池自动核容系统图
