软件基本完工后，开始画PCB，这里还是吹一波立创EDA，不是盲目吹，因为AD我也一直在用，AD确实专业，但普通双层板立创EDA也完全能胜任（白嫖一时爽的那种），即便是用AD画板，我也都是从立创EDA导出封装，因为它的封装库是真香。立创的开源社区也不错。
这个项目的工程已经在立创社区开源了
链接：
https://oshwhub.com/doee/wai-mai-zi-ti-gui-she-bei-duan-z

原理图绘制

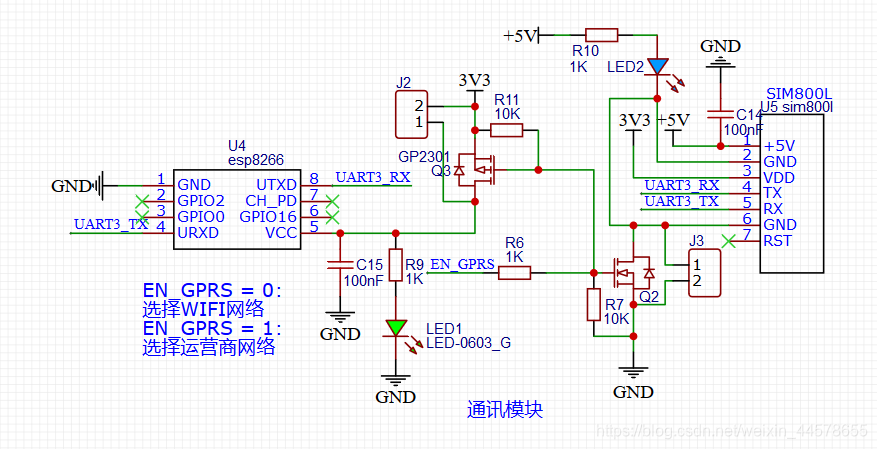

ESP8266和SIM800供电选择电路：

这里使用一个NMOS和一个PMOS实现模块切换，测试效果正常。

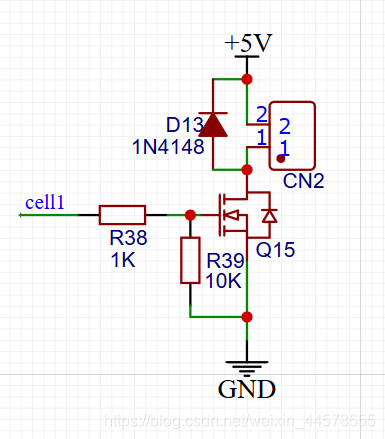

电磁锁驱动电路

这里，我用的是NMOS，栅极电阻可以小一点，我实际用的是470R，这里甚至可以把栅极电阻短接。
R39是为了栅极下拉，防止IO口浮空时导致输出不稳定
D13是续流二极管，电磁锁是感性元件，防止关断瞬间击穿MOS

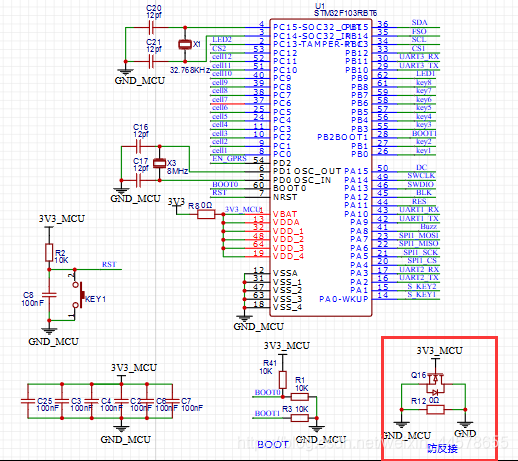

单片机最小系统部分

这里有一个防反接电路，主要是考虑到SWD接口容易插反，烧掉单片机，Q16是一个NMOS，用来防反接，插反以后MOS自动关断，R12是一个0欧电阻，不想用防反接功能，可以焊接R12进行短接。

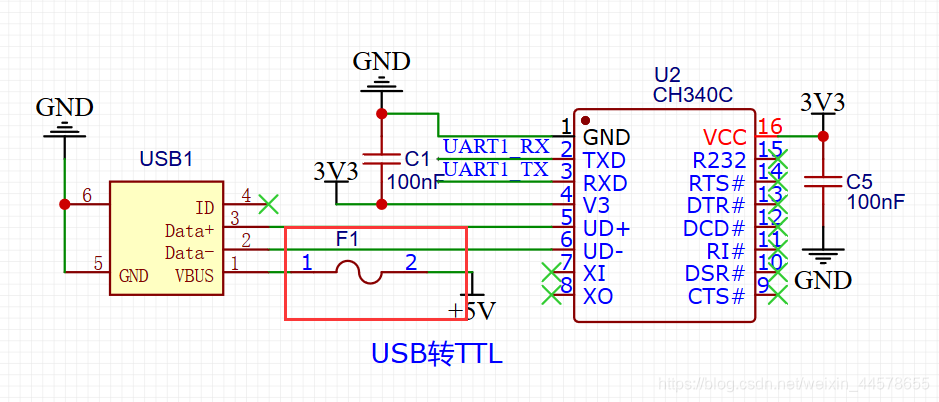

USB转TTL部分

这个保险丝救了我好几次，一定不要省！！！我用的是6V 700mA的自恢复保险丝。

PCB绘制

先说说我习惯的规则：
过孔：内径15mil、外径20mil
线宽：信号线10mil、电源线20~50mil
间距：底限是5mil

PCB的一点点经验
实话说，这种板子，随便画也能用，但是画好还是要讲究一点。

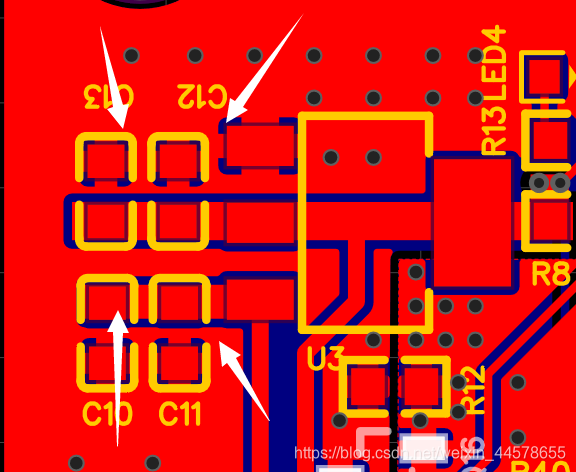

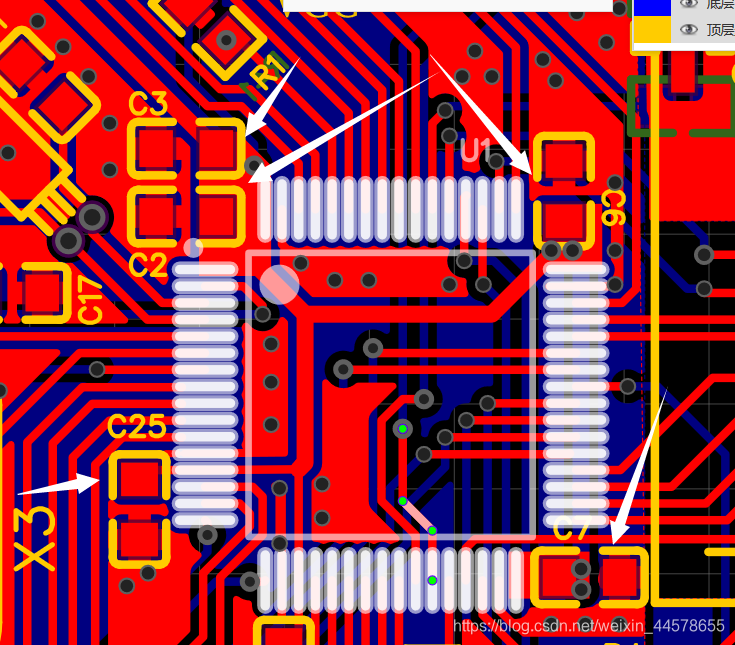

芯片的电源部分做好退耦，退耦电容要靠近引脚

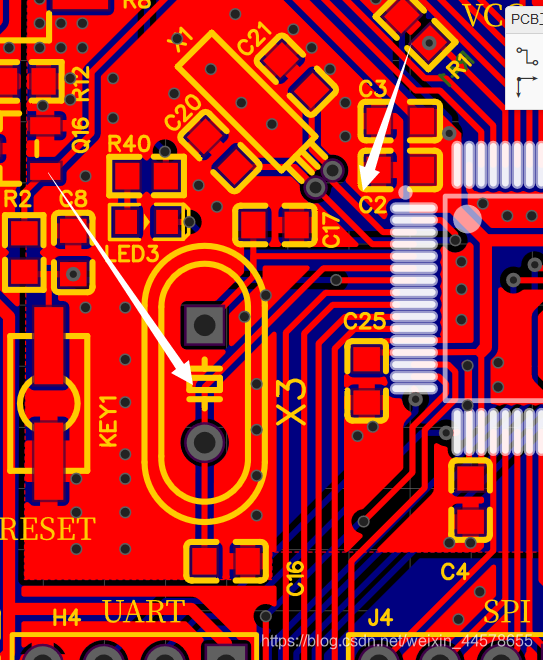

晶振走线尽量短，晶振周围不要走电源线

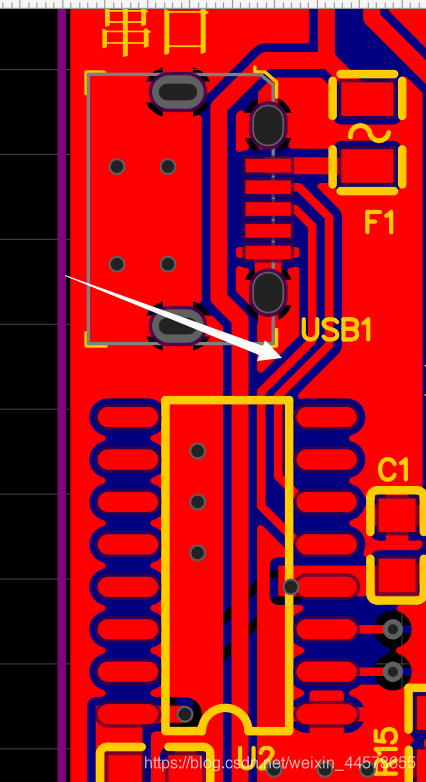

USB信号线尽量不走过孔，平行走线

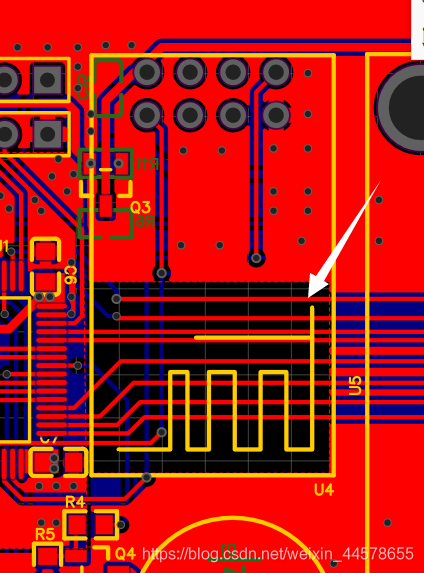

天线下方不要铺铜：

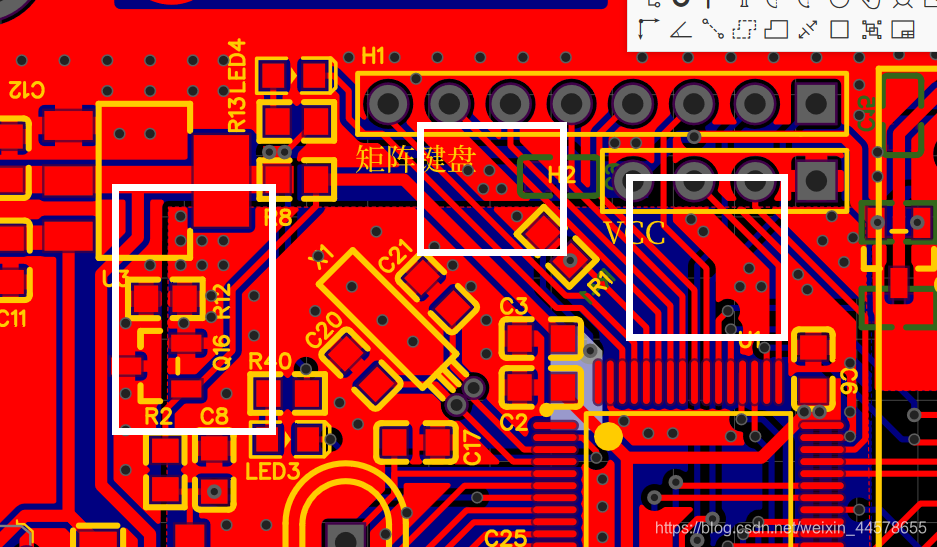

如果布局很紧凑，要针对性的多打一些过孔

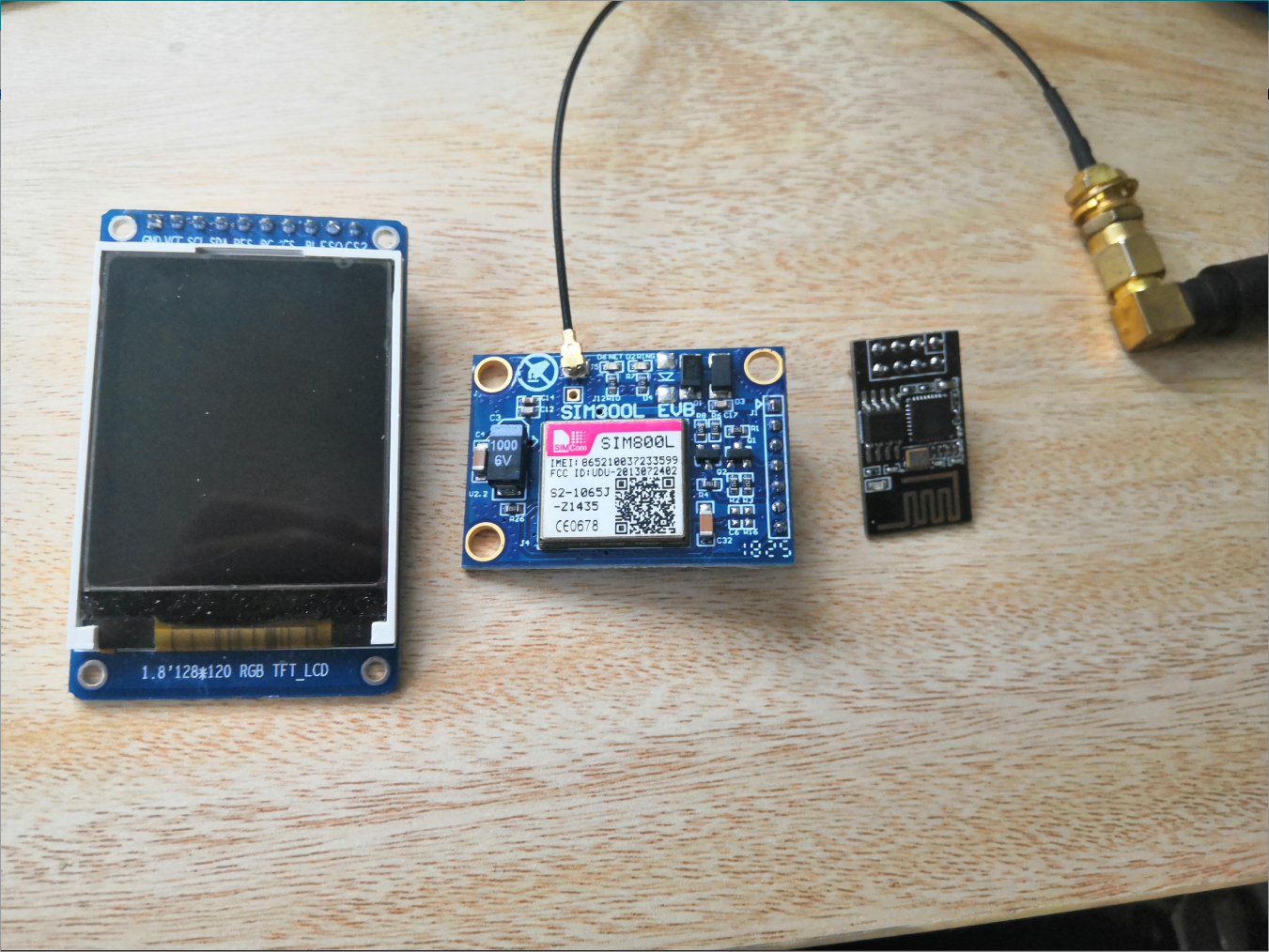

1.8寸TFT屏、SIM800L、ESP8266:

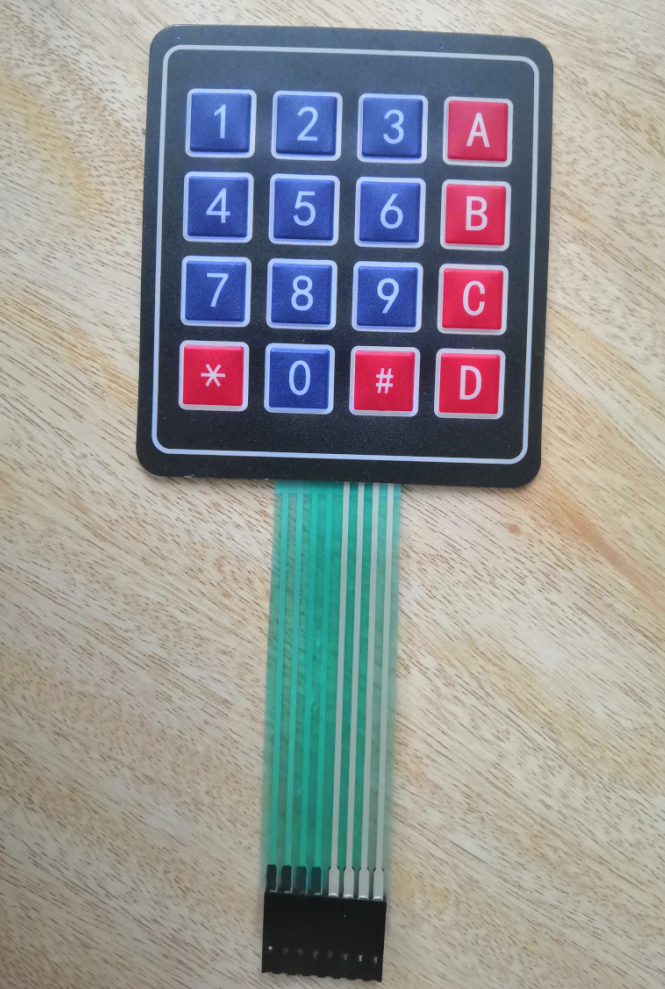

4x4薄膜矩阵键盘

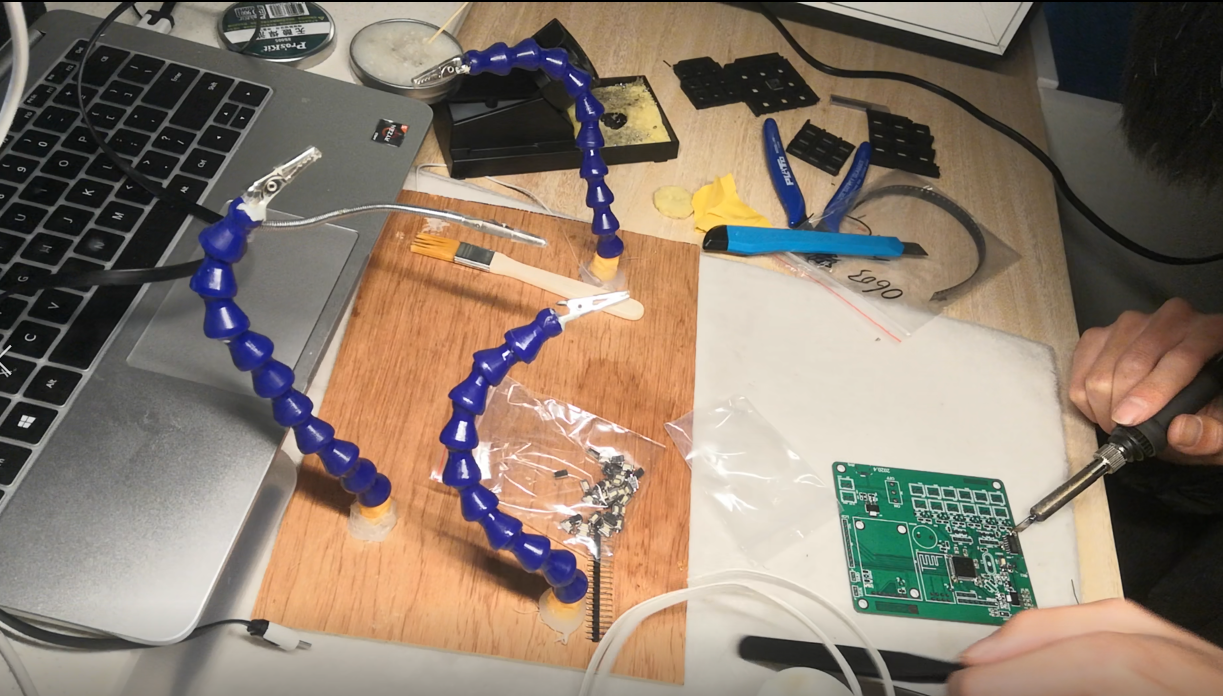

焊接：

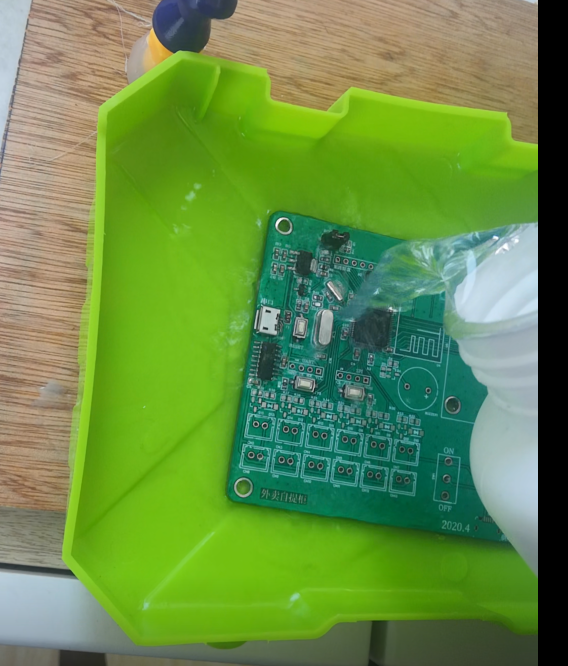

洗版：

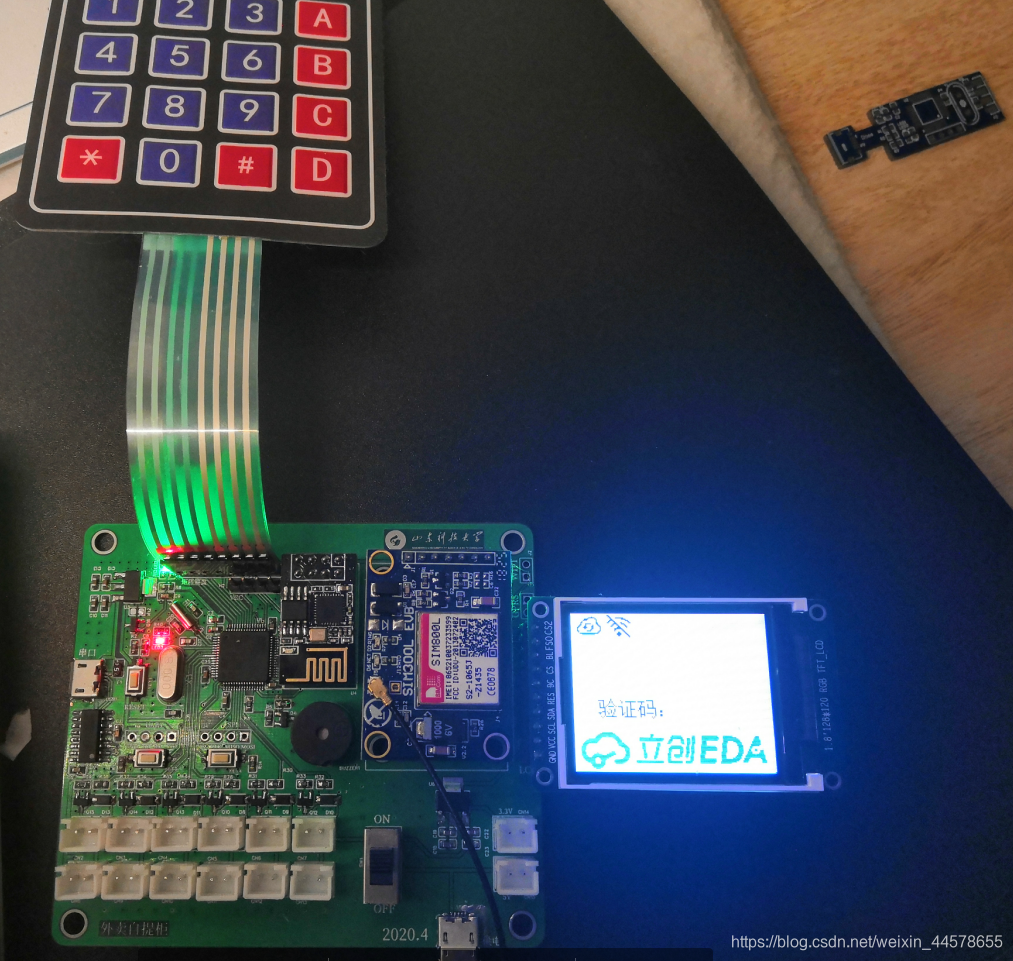

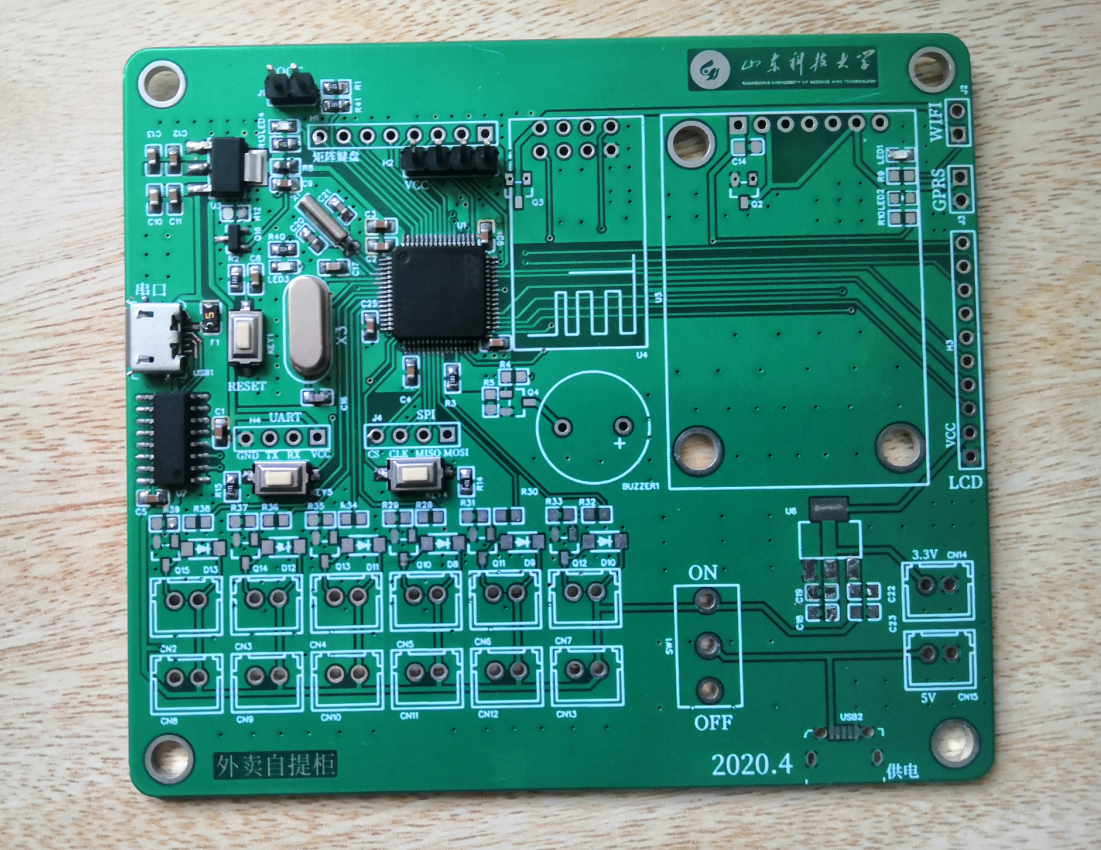

焊接完如图：

测试视频：
