STM32CUBEMX配置教程（十）STM32的ADC读取内部温度传感器

STM32CUBEMX配置教程（十）STM32的ADC读取内部温度传感器

基于STM32H743VI
使用STM32CUBEMX两年了，始终觉得这个工具非常的方便，但因为不是经常使用，导致有些要点总是会有些遗忘，因此写下这一系列教程以供记忆，顺便让我这个大萌新给广大小萌新提供一些学习帮助。

本次配置的工程链接在最下方，有需要自取。
0基础可以从第一个教程开始阅读
STM32CUBEMX配置教程（一）基础配置
STM32CUBEMX配置教程（二）时钟等内部参数配置
STM32CUBEMX配置教程（三）通用GPIO配置
STM32CUBEMX配置教程（四）定时器中断配置
STM32CUBEMX配置教程（五）高级定时器输出两路PWM波
STM32CUBEMX配置教程（六）高级定时器单通道输出互补PWM波（带死区和刹车）
STM32CUBEMX配置教程（七）定时器DMA产生占空比可调方波
STM32CUBEMX配置教程（八）STM32串口轮询发送中断接收+重定义+优化
STM32CUBEMX配置教程（九）STM32串口DMA收发数据

1 新建工程

参考STM32CUBEMX配置教程（一）基础配置

2 修改时钟树

参考STM32CUBEMX配置教程（二）时钟等内部参数配置

3 ADC配置

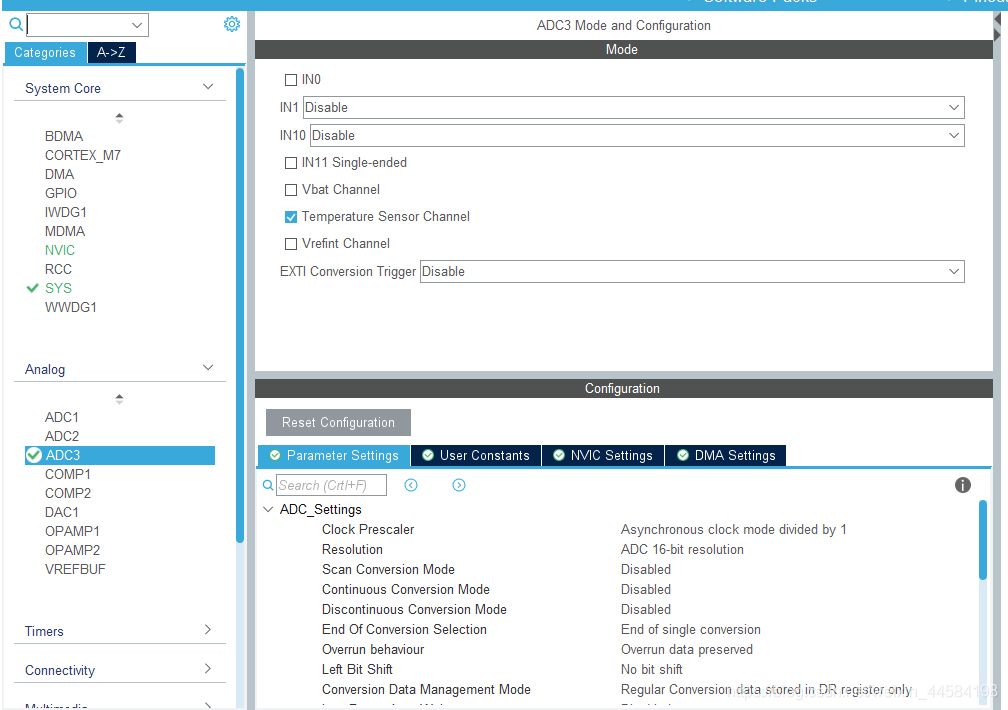

首先要弄清楚内部的温度传感器究竟挂载在哪一个ADC上，对于STM32H743来说，内部温度传感器挂接在ADC3上。在CUBEMX配置界面左侧的Analog界面中选中ADC3，即可看到右边存在一个Temperature Sensor Channel，点击选中，在此使用轮询方式对温度传感器进行读取。

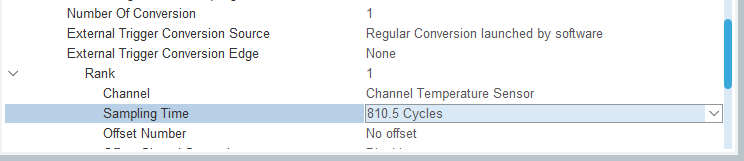

在ADC配置中找到RANK，修改采样时间为810.5个时钟，更长的采样时间会保证更高的精度。
此时时钟树部分会报错，因为ADC的时钟需要我们重新设置，来到时钟树界面，界面会提示是否需要自动解决时钟问题，在此点是，让系统自动解决。自动解决后系统时钟大幅降低，如下所示：

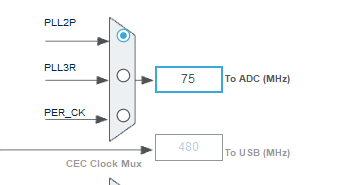

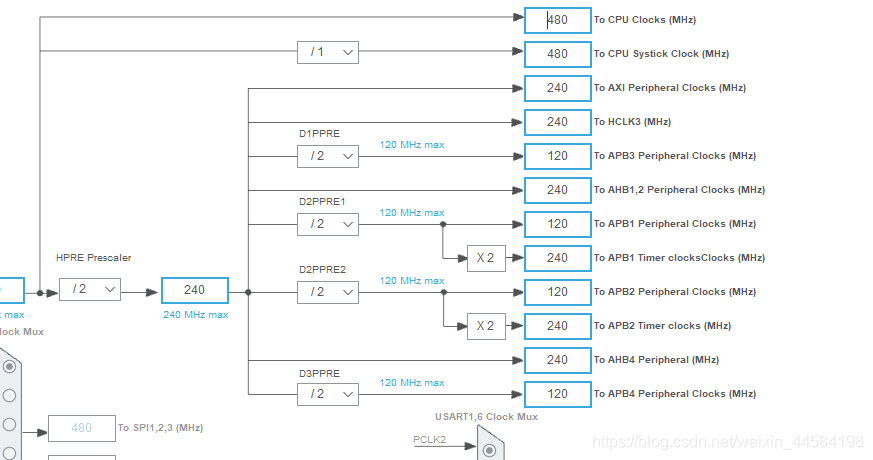

在此不要着急，在第一个方框中输入480，让系统自动再次调整时钟树，由此时钟就设置完成了，可以看到此时ADC的时钟为75M.
此时配置完成，点击生成代码。

4 修改代码与仿真调试

修改main代码如下：

int main(void)
{
	HAL_Init();
	SystemClock_Config();
	MX_ADC3_Init();
	HAL_Delay(500);
	uint16_t TS_CAL1;
	uint16_t TS_CAL2;
	HAL_ADCEx_Calibration_Start(&hadc3,ADC_CALIB_OFFSET,ADC_SINGLE_ENDED);//校准ADC
	HAL_Delay(500);
	while (1)
  {
	HAL_ADC_Start(&hadc3);	//启动ADC转换
	HAL_ADC_PollForConversion(&hadc3,10);	//等待转换完成，10ms表示超时时间
	mpu_temp = HAL_ADC_GetValue(&hadc3);	//读取ADC转换数据（16位数据）
	TS_CAL1 = *(__IO uint16_t *)(0x1FF1E820);
	TS_CAL2 = *(__IO uint16_t *)(0x1FF1E840);
	mpu_temp = ((110.0f - 30.0f) / (TS_CAL2 - TS_CAL1)) * (mpu_temp - TS_CAL1) + 30.0f;
	HAL_Delay(500);
  }
}

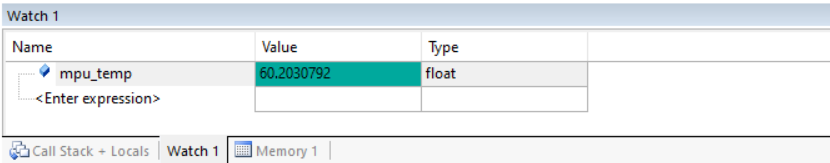

仿真调试观察mpu_temp ,发现大概有60度左右，非常·高了！

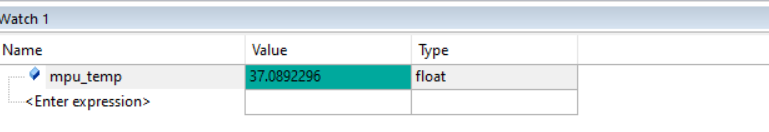

可以尝试降低运行频率（原来为480M），调整时钟树cpu时钟为75M，运行，发现温度为36度，比较正常了。
