ADS使用记录之使用RFPro的结果进行谐波平衡仿真

ADS使用记录之使用RFPro的结果进行谐波平衡仿真

ADS使用记录之使用RFPro进行版图联合仿真中介绍了使用RFPro对微带电路进行S参数仿真的方法。

ADS使用记录之使用RFPro进行版图联合仿真-加入集总元器件中介绍了对含有集总参数模型的微带线电路进行S参数仿真的方法。

但是，很多情况我们需要的并不是S参数仿真，例如在功率放大器的设计中，我们实际使用的是谐波平衡仿真，那么如何使用RFPro的结果进行谐波平衡仿真呢，下面对此进行简单介绍。

本文的工程下载：ADS使用记录之使用RFPro的结果进行谐波平衡仿真

0、分析背景

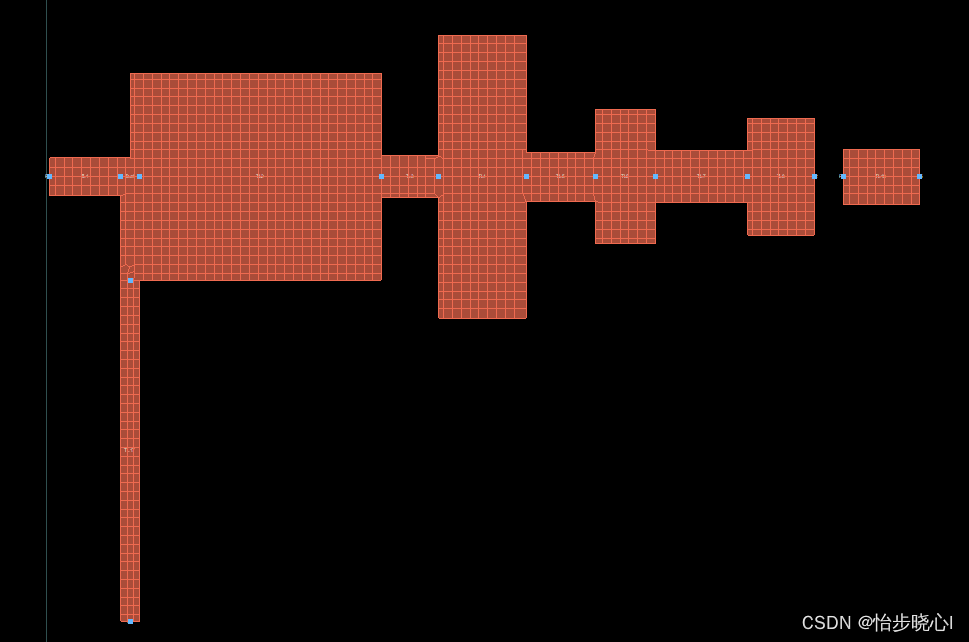

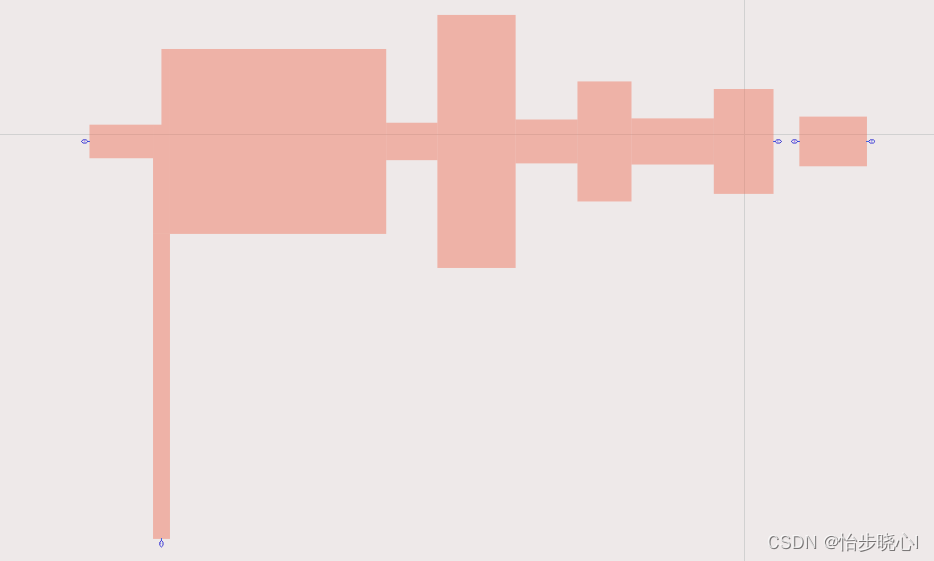

ADS使用记录之基于低通滤波匹配的超宽带功率放大器设计介绍了使用切比雪夫低通滤波匹配进行输出匹配电路设计的相关步骤，使用了EM的方法对最终的微带电路进行仿真，效果还算可以。设计的输出匹配的版图如下所示，此处以该工程为例进行分析。

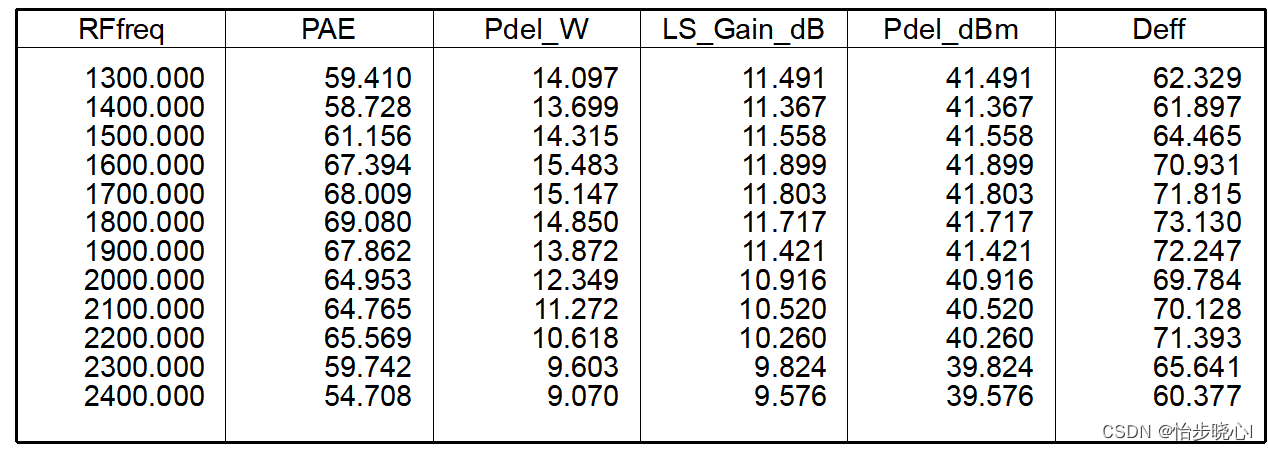

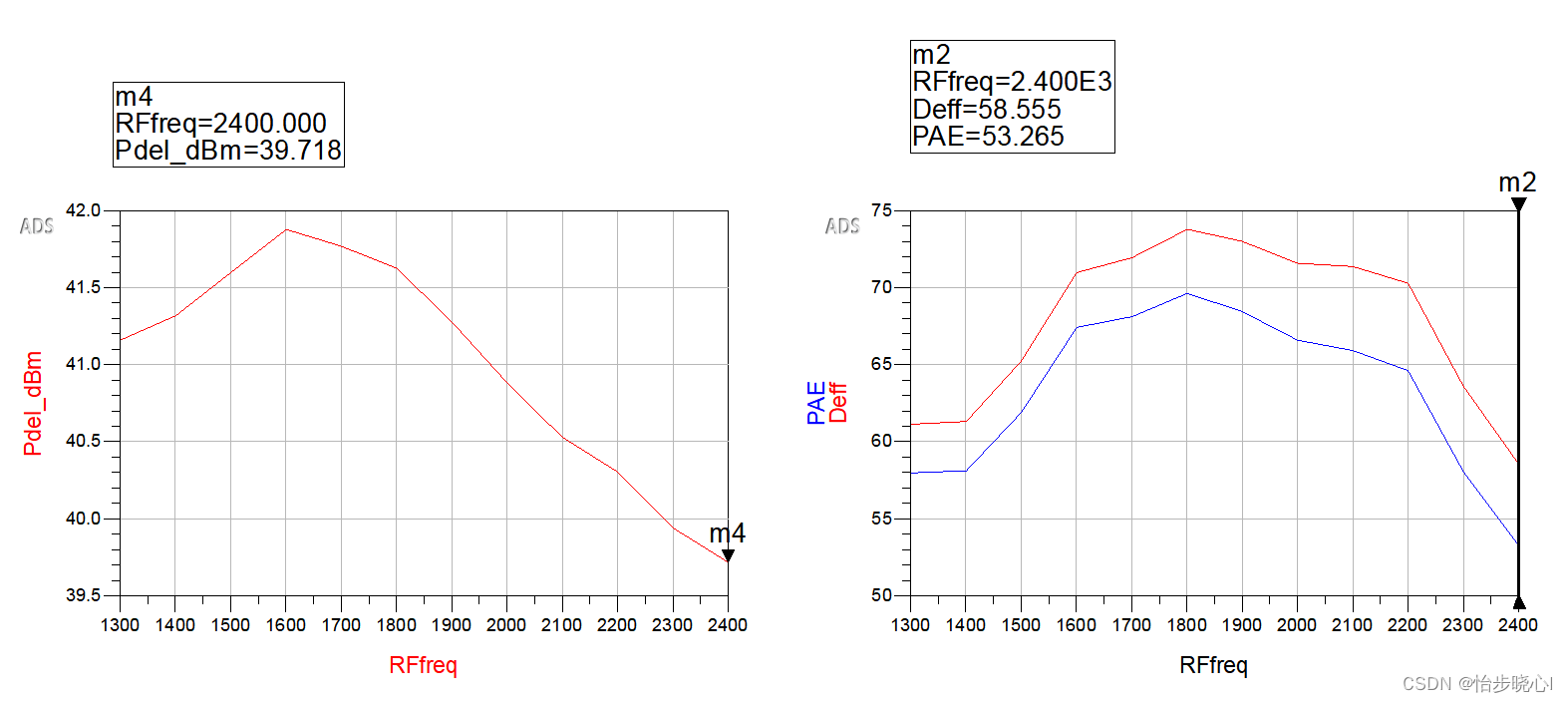

可见其在1.3-2.4GHz实现了60以上的效率，在1.6-2.2GHz的效率大于70%。性能比较优异，验证了低通滤波匹配电路的可行性。

1、RF Pro构建

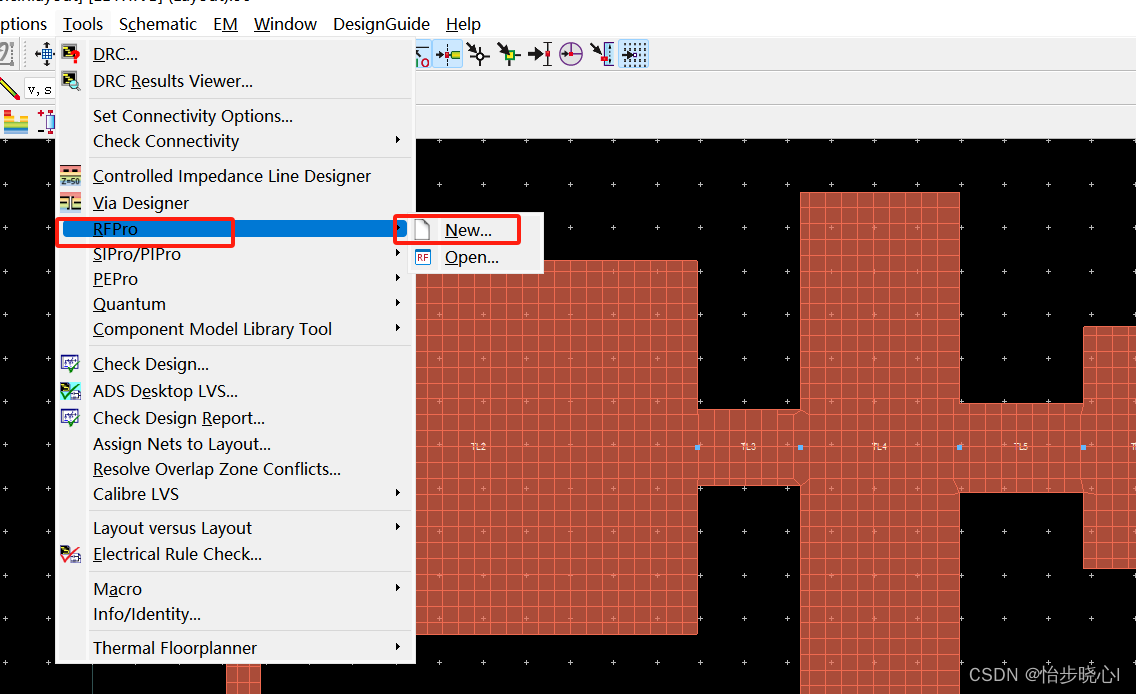

在Cir原理图下，先按照ADS使用记录之使用RFPro进行版图联合仿真的介绍流程进行构建，先创建RF Pro：

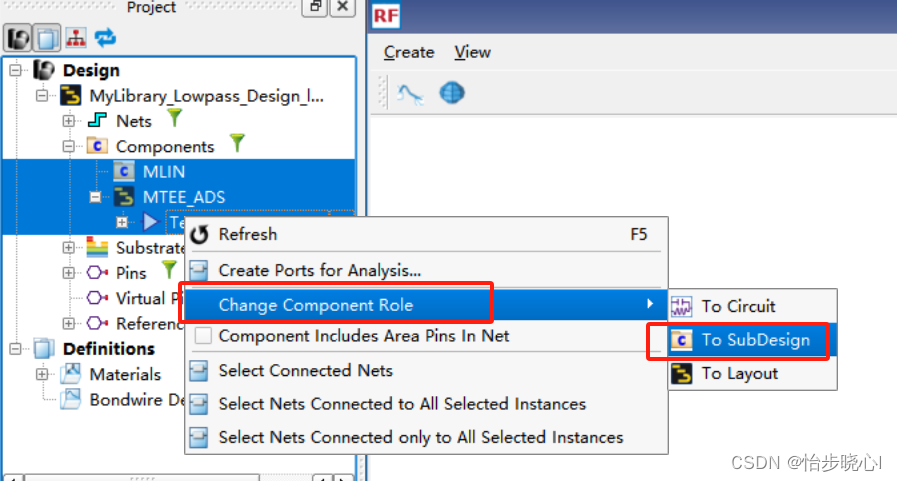

全部转化为SubDesign：

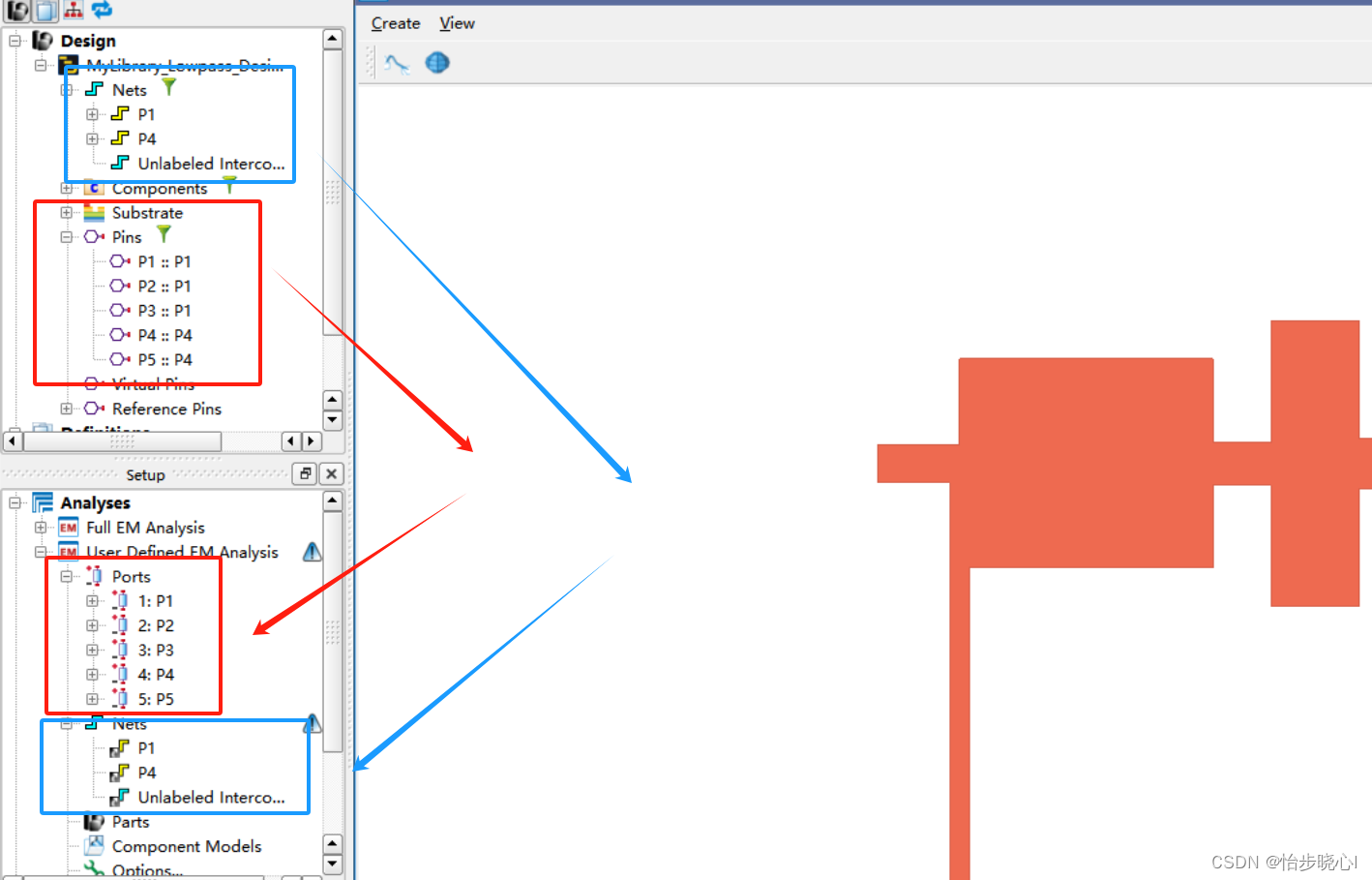

把所有的端口和网络拖入到下面的用户定义的EM分析里面：

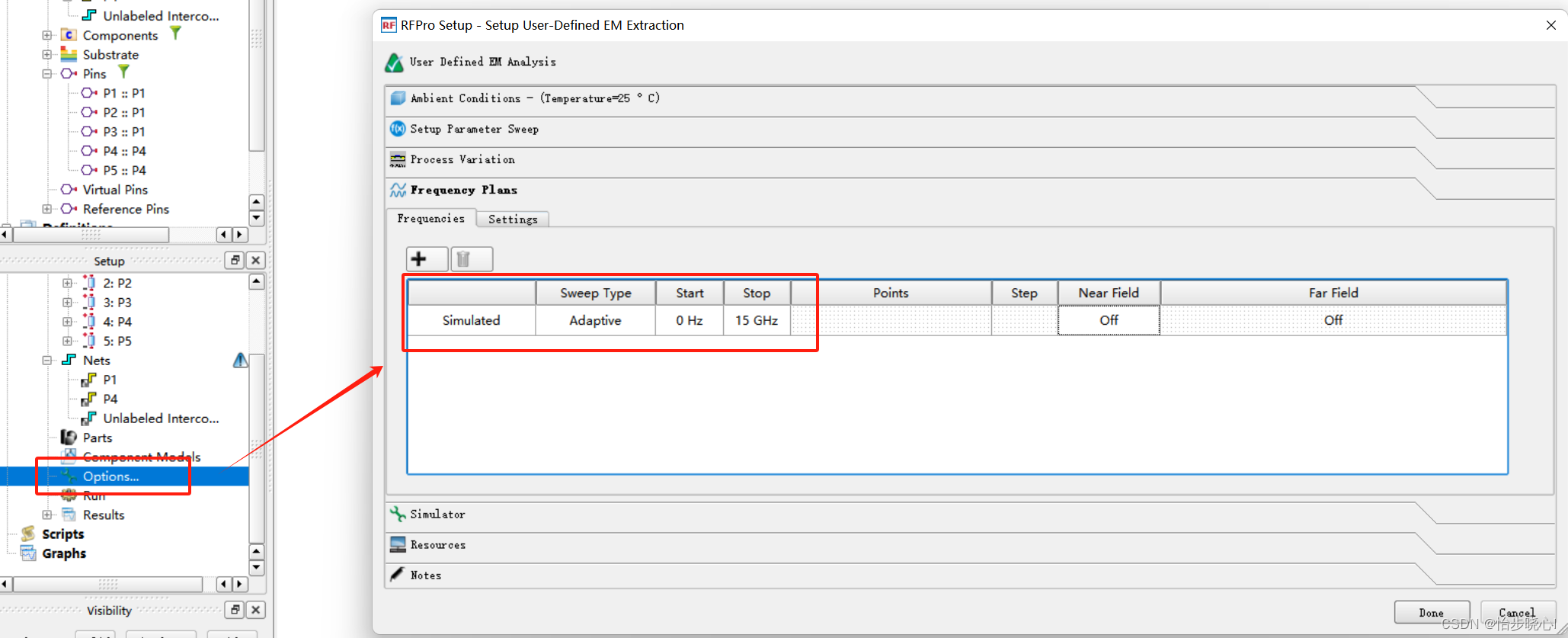

此处是分析到5次谐波，也就是大约15GHz，点击Options设置仿真的频率范围：

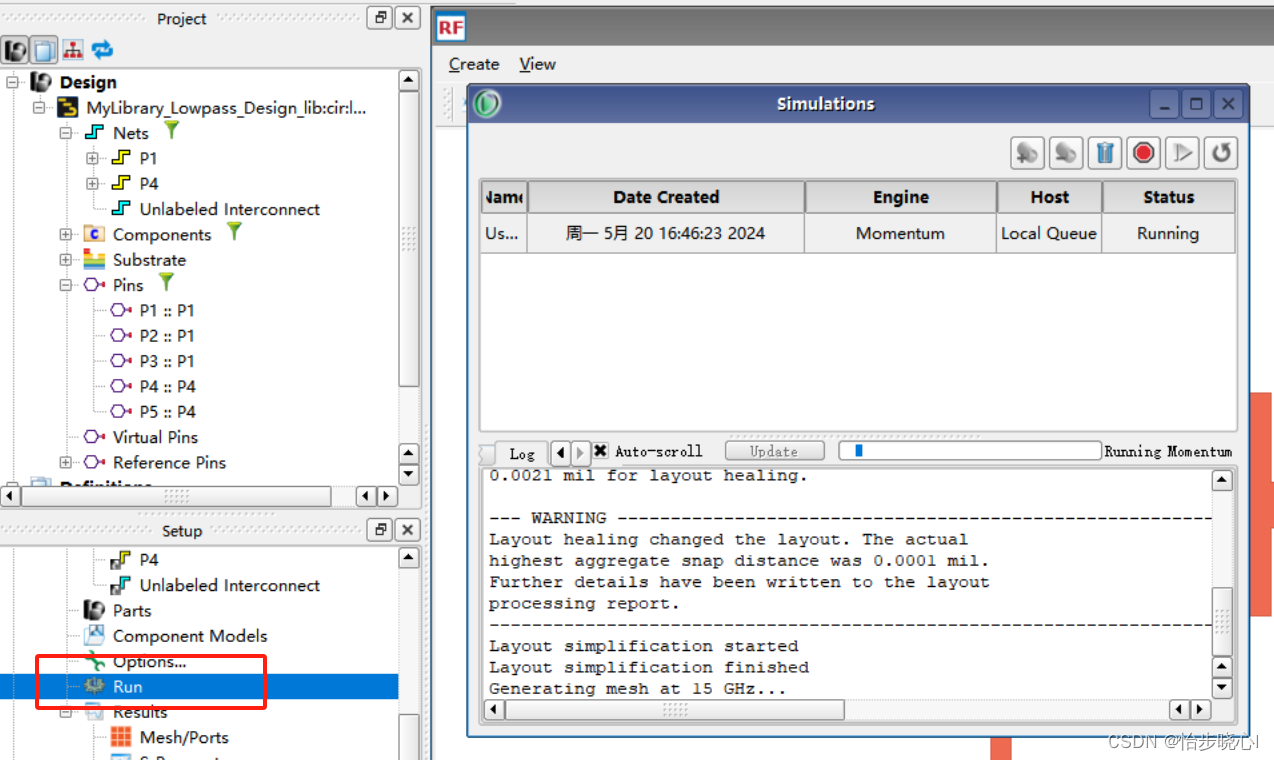

双击Run开始仿真：

2、RF Pro生成SubCir以供其他原理图仿真

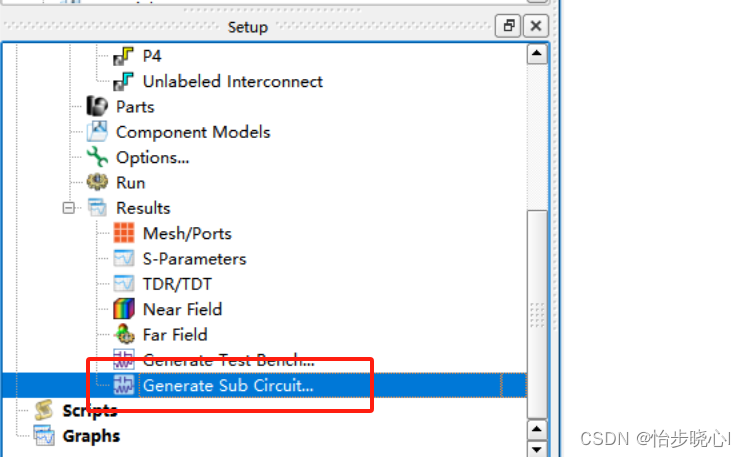

在Result的一栏中选择Generate Sub Circuit：

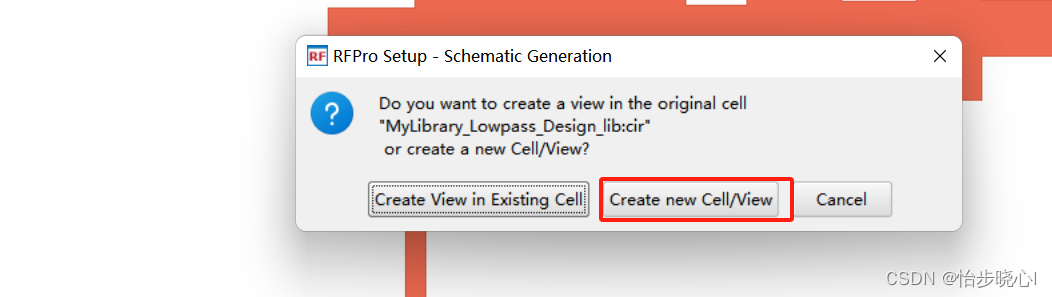

选择生成新的Cell：

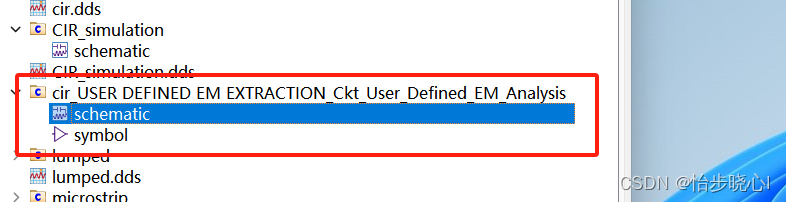

这样，原理图目录就会生成一个新的原理图：

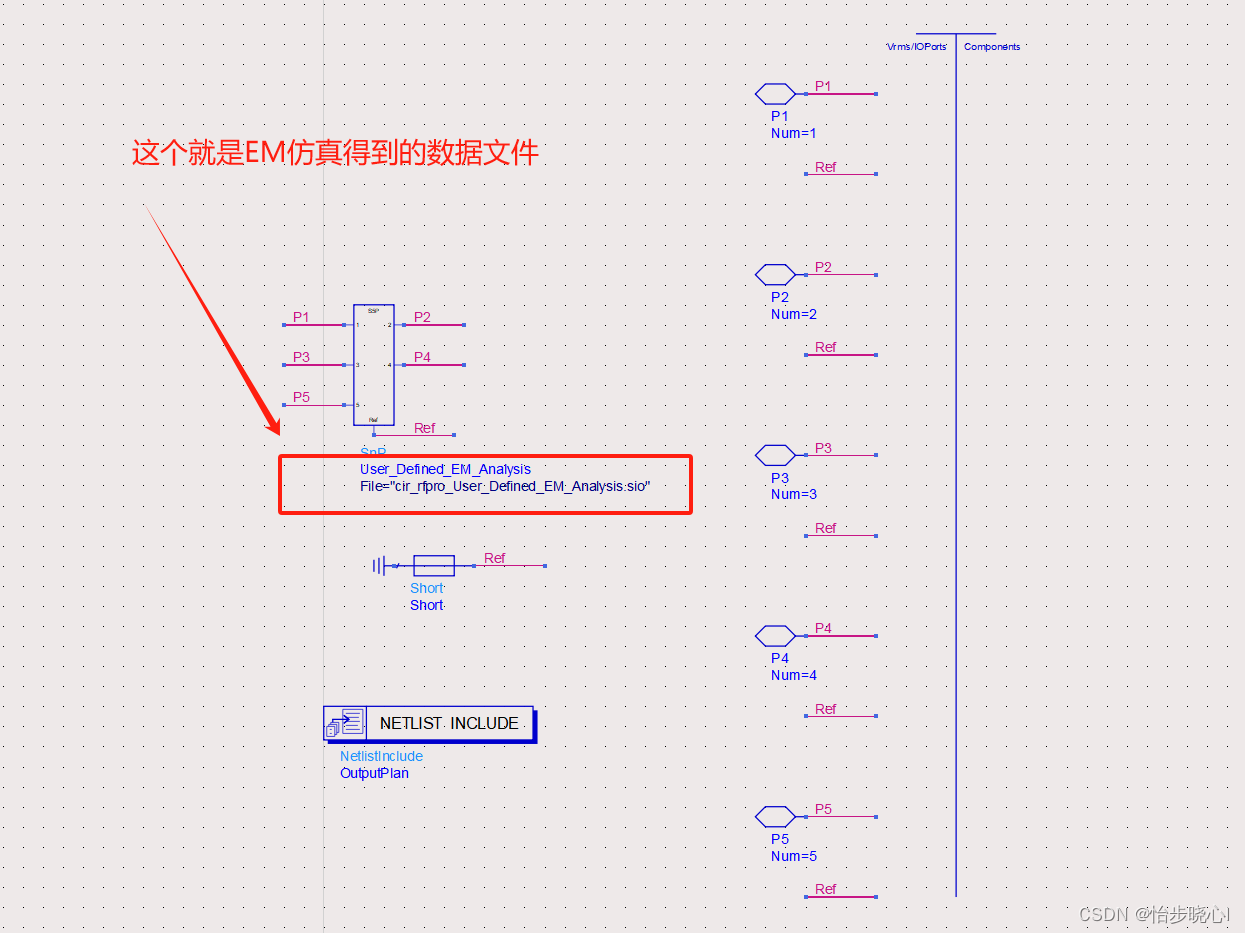

其中，原理图内容包含了仿真得到的参数数据：

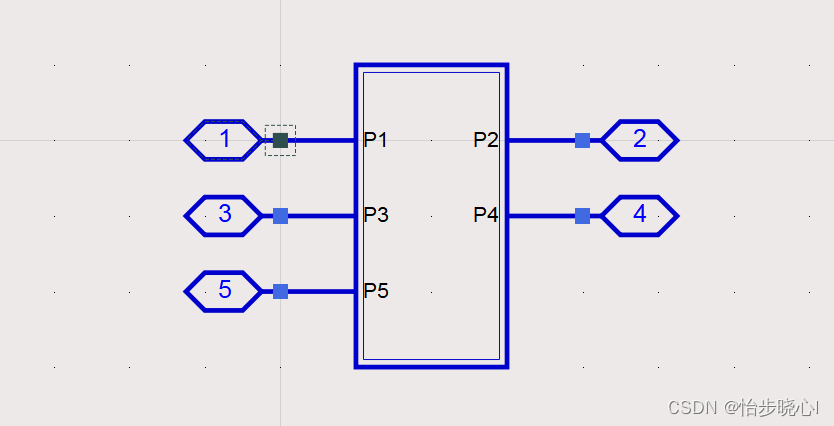

对应的symbol也是包含了版图的5个端口：

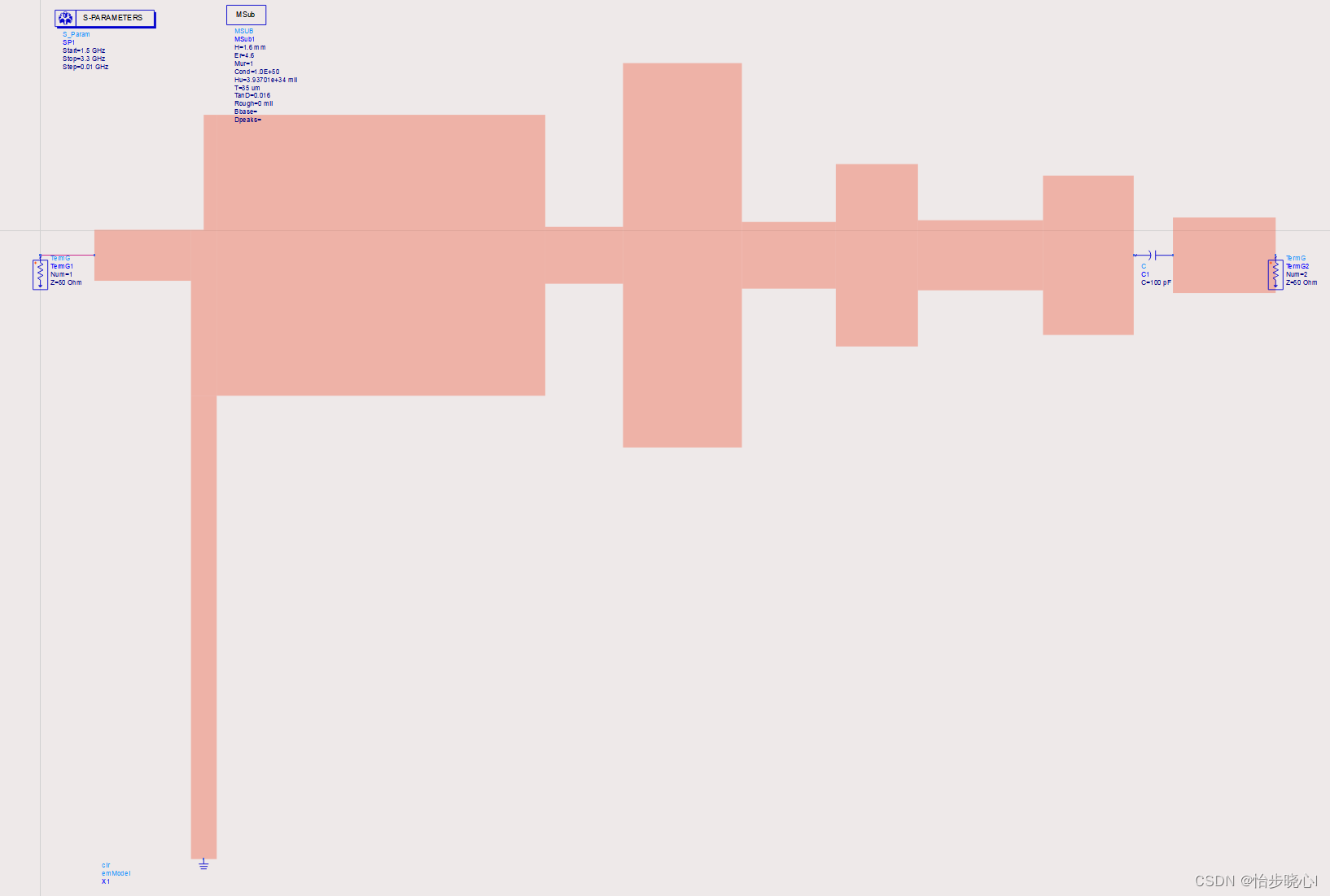

把这个symbol替换为实际的电路板图生成的symbol，此处是直接从Cir原理图的里面复制来的，这样的好处就是更加直观，当然可以使用默认生成的：

3、RF Pro结果与Layout EM结果S参数对比

3.1、Layout EM结果

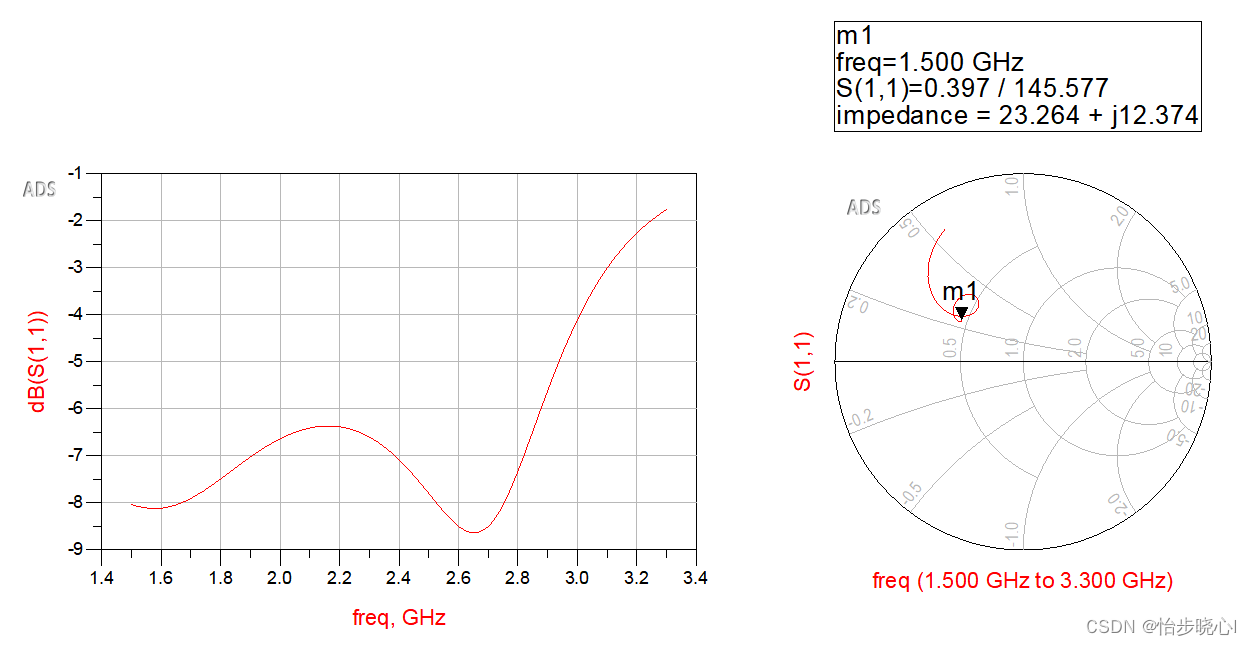

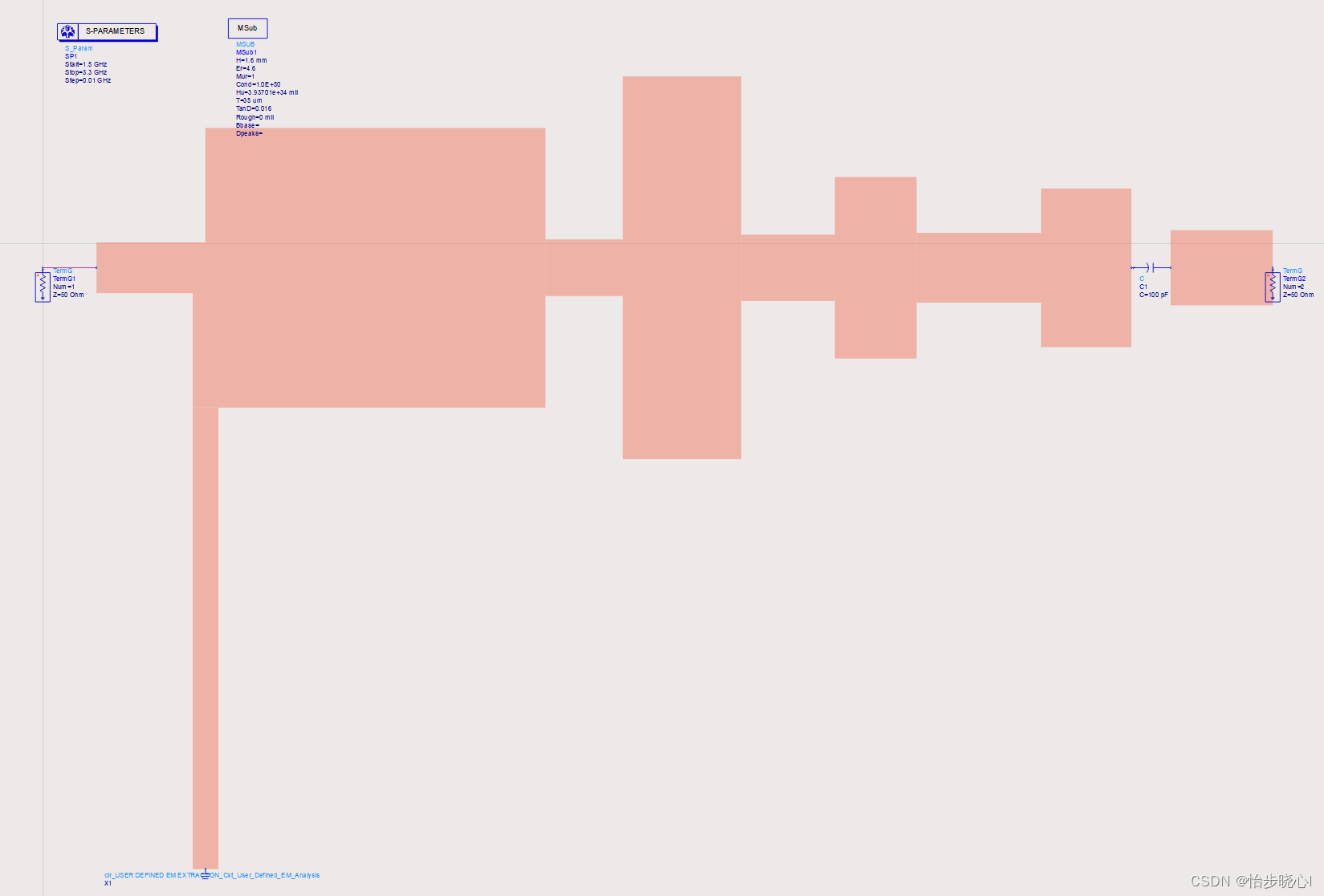

对输出匹配的结果进行验证，可以看到版图EM的结果如下（CIR_simulation原理图）：

3.2、Layout EM结果

RF Pro结果的结果如下所示，好像和Layout的EM仿真有一点差距，但是不大：

4、使用RF Pro的结果进行谐波平衡仿真

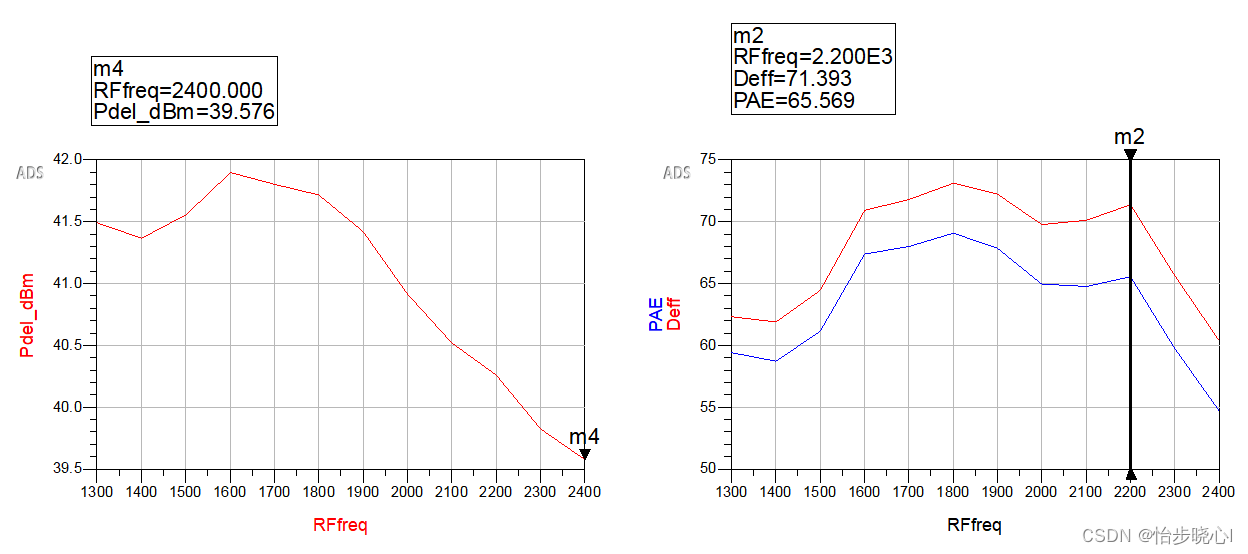

2、RF Pro生成SubCir以供其他原理图仿真中已经把RF Pro的结果生成为了symbol，把这个symbol直接放到谐波平衡仿真原理图就行了（在OutputMatchTest_RFPro原理图），运行仿真的结果如下：

下面是使用Layout的EM仿真进行的，可以看到和使用RF Pro的结果有点偏差，但是不大。这可能和网格密度等仿真参数的设置相关：
