ADS使用记录之使用RFPro的近场仿真确认版图缺陷

ADS使用记录之使用RFPro的近场仿真确认版图缺陷

本文的工程下载：ADS使用记录之使用RFPro的近场仿真确认版图缺陷-ADS工程

在做原理图的时候，我们往往效果较好。但是到了版图仿真，效果可能是一坨稀烂，这该咋办。或者我们进行了版图仿真，但是效果不好，我们如何知道原因，答案是RFPro。

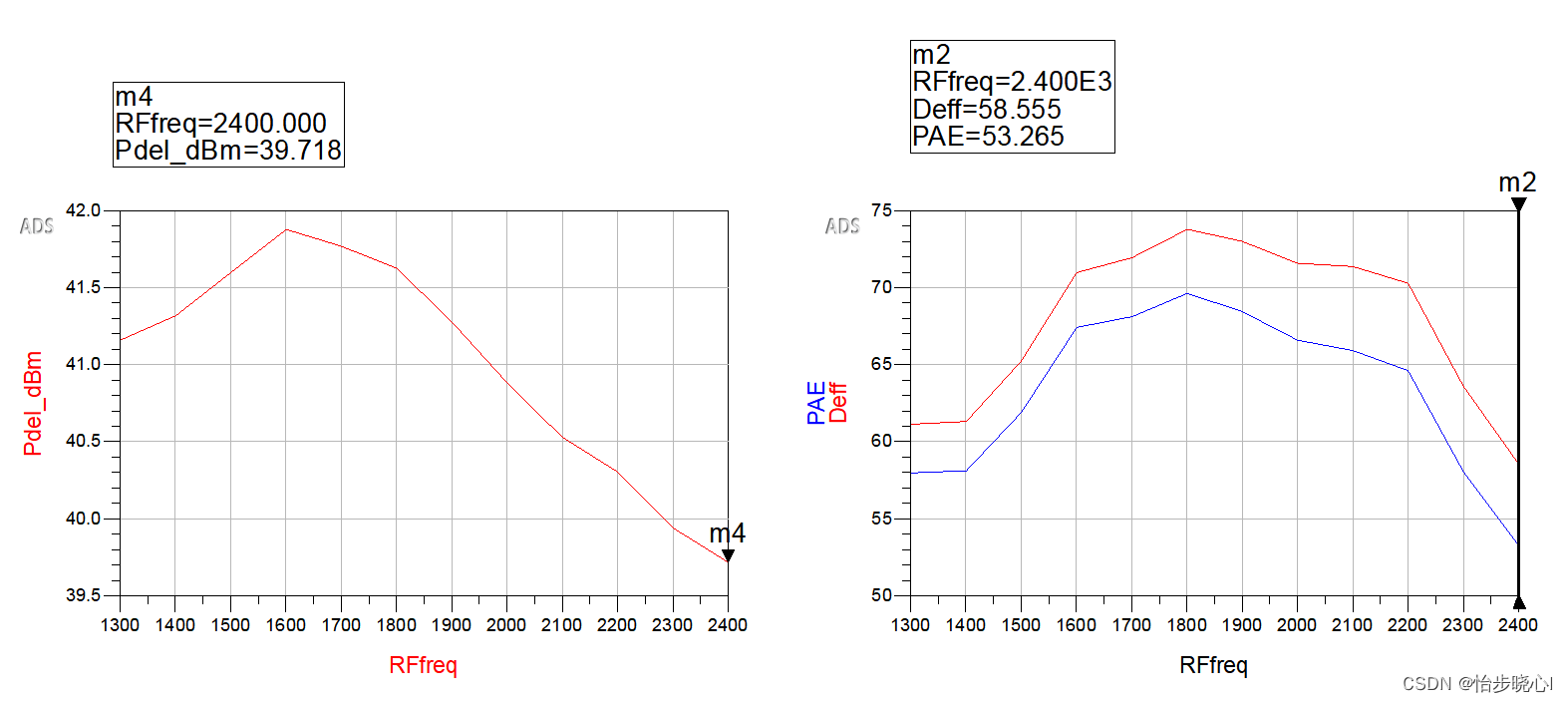

ADS使用记录之使用RFPro的结果进行谐波平衡仿真对功率放大器进行了谐波平衡仿真，在频带内的效果非常好。此处我们使用RFPro简单分析其在频带外效率低的原因。

1、RFPro近场仿真设置

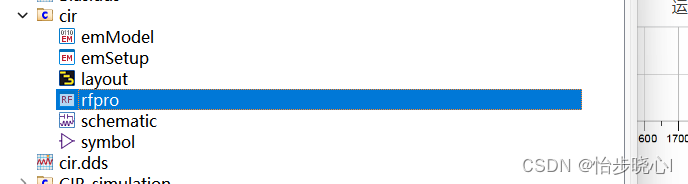

打开已经初步设置好的RF Pro，设置Options的仿真类型为线性，打开近场仿真按钮：

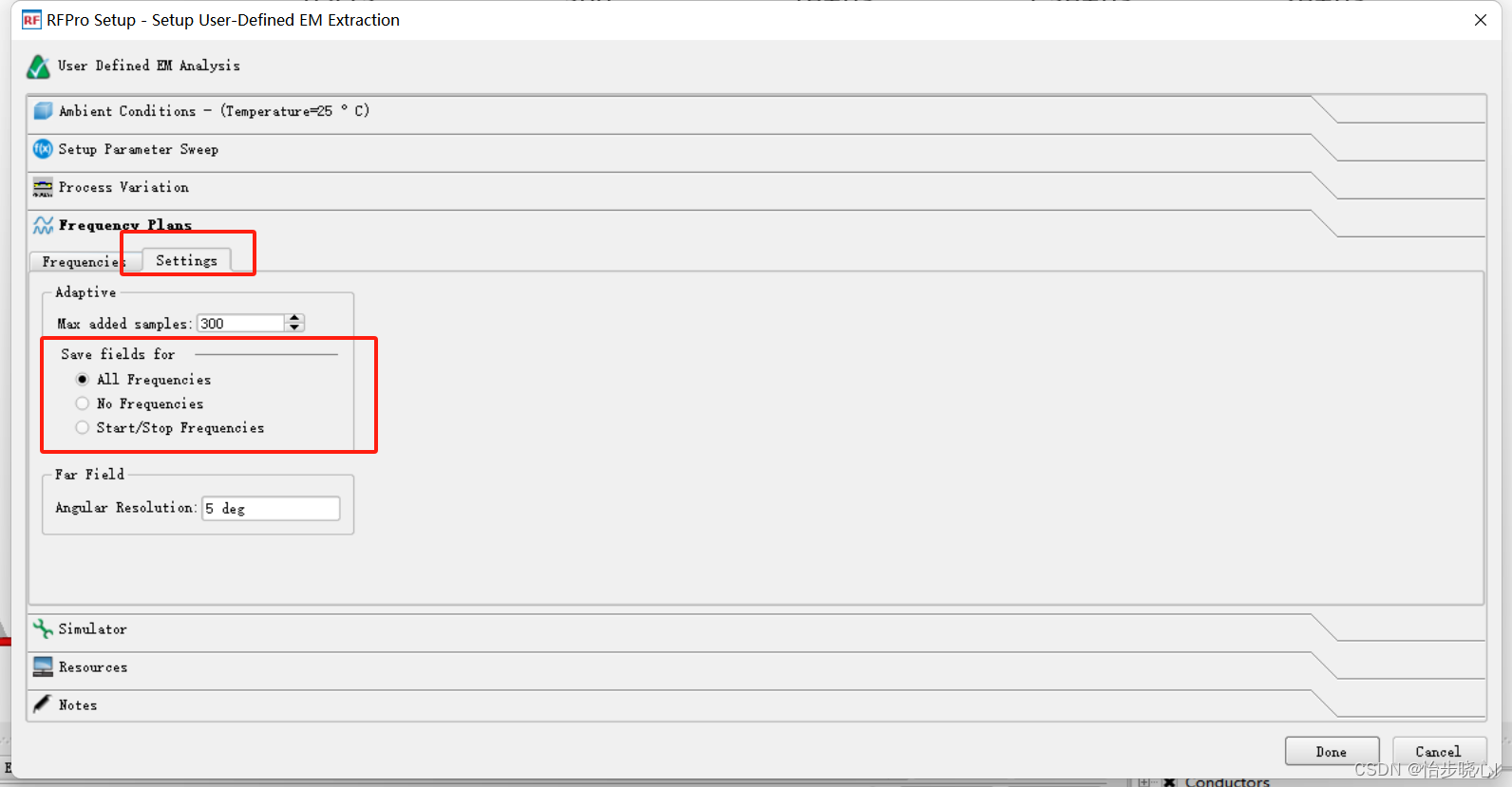

在Settings中设置保存所有频点的数据：

2、在原理图中使用RF Pro模型进行AC仿真

OutputMatchTest_RFPro_AC原理图

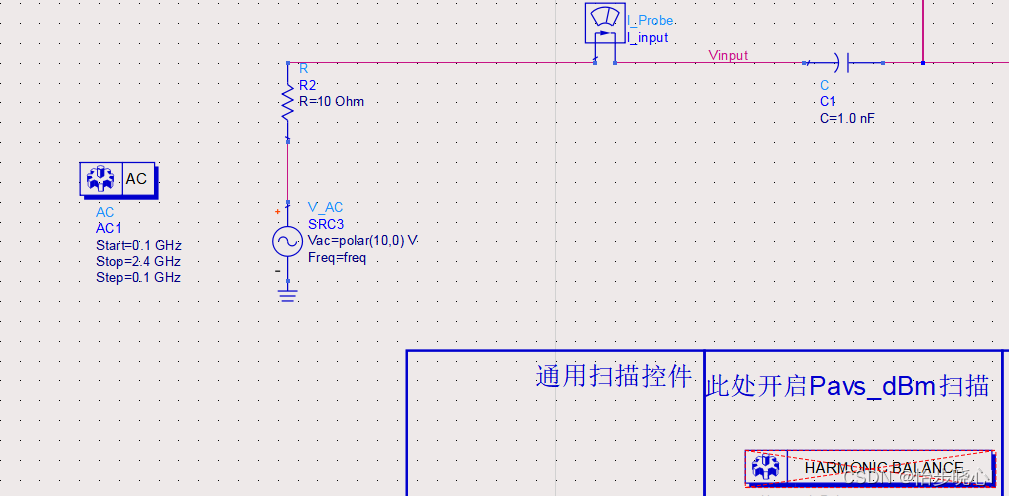

ADS使用记录之使用RFPro的结果进行谐波平衡仿真中生成了RF Pro模型对应的Symbol，也进行了谐波平衡的测试。保持原理图布局不变，不再使用谐波平衡仿真，而是使用交流电压源和AC控件进行仿真：

设置完成后点击运行，不用查看结果，只要运行成功就行。

3、使用RF Pro查看AC仿真场分布

3.1、低效率案例

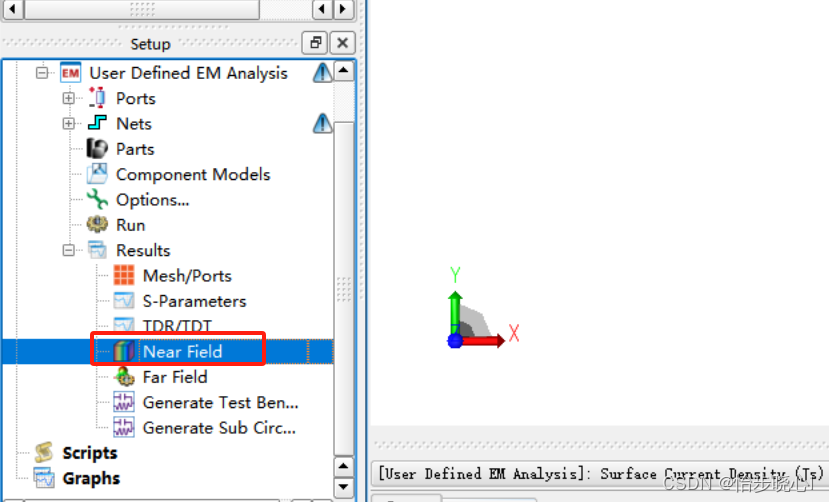

在Results中选择Near Field查看近场仿真的结果：

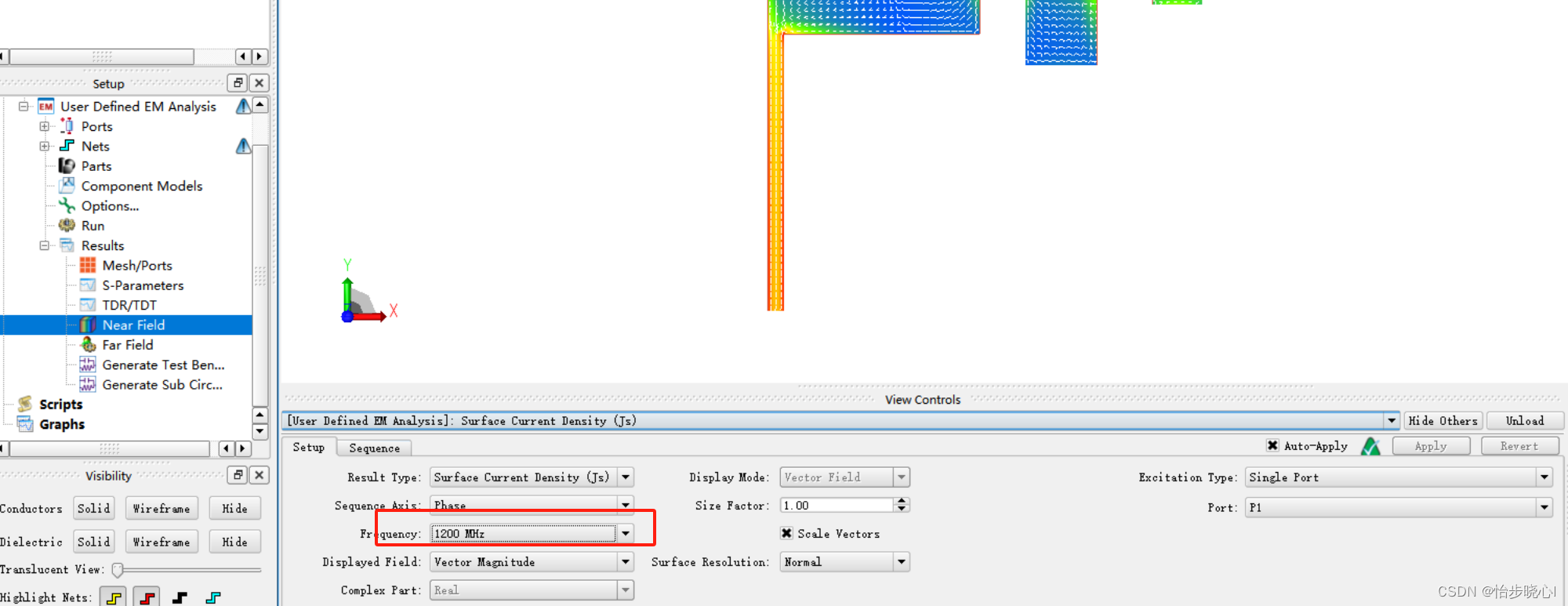

ADS使用记录之使用RFPro的结果进行谐波平衡仿真中展示了，在1.2GHz的效果不好，我们查看1.2GHz的场数据：

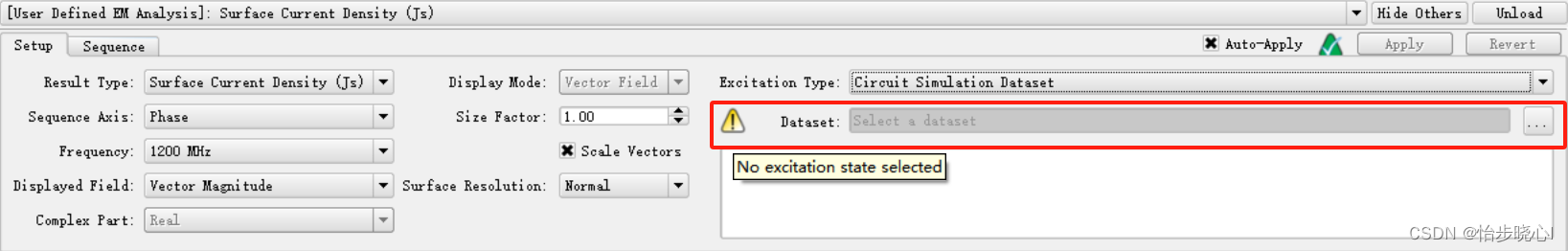

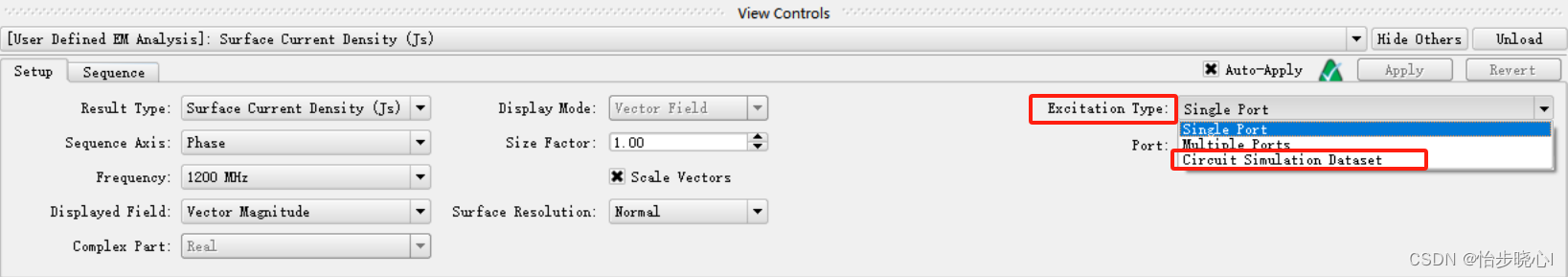

设置激励为电路仿真数据：

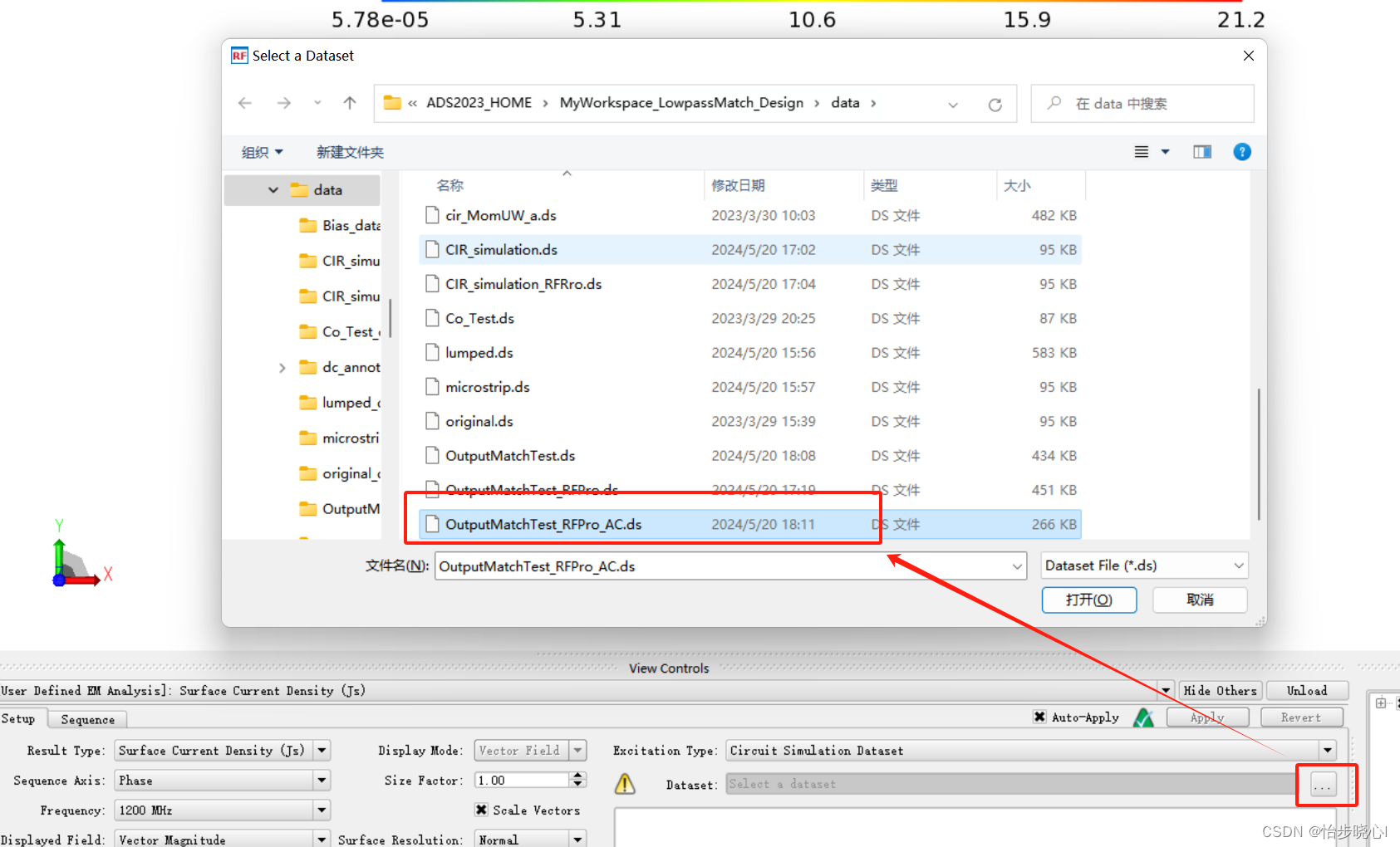

实际上就是上一步AC仿真得到的数据，一般在主目录的data文件夹里面，选择后点击确定：

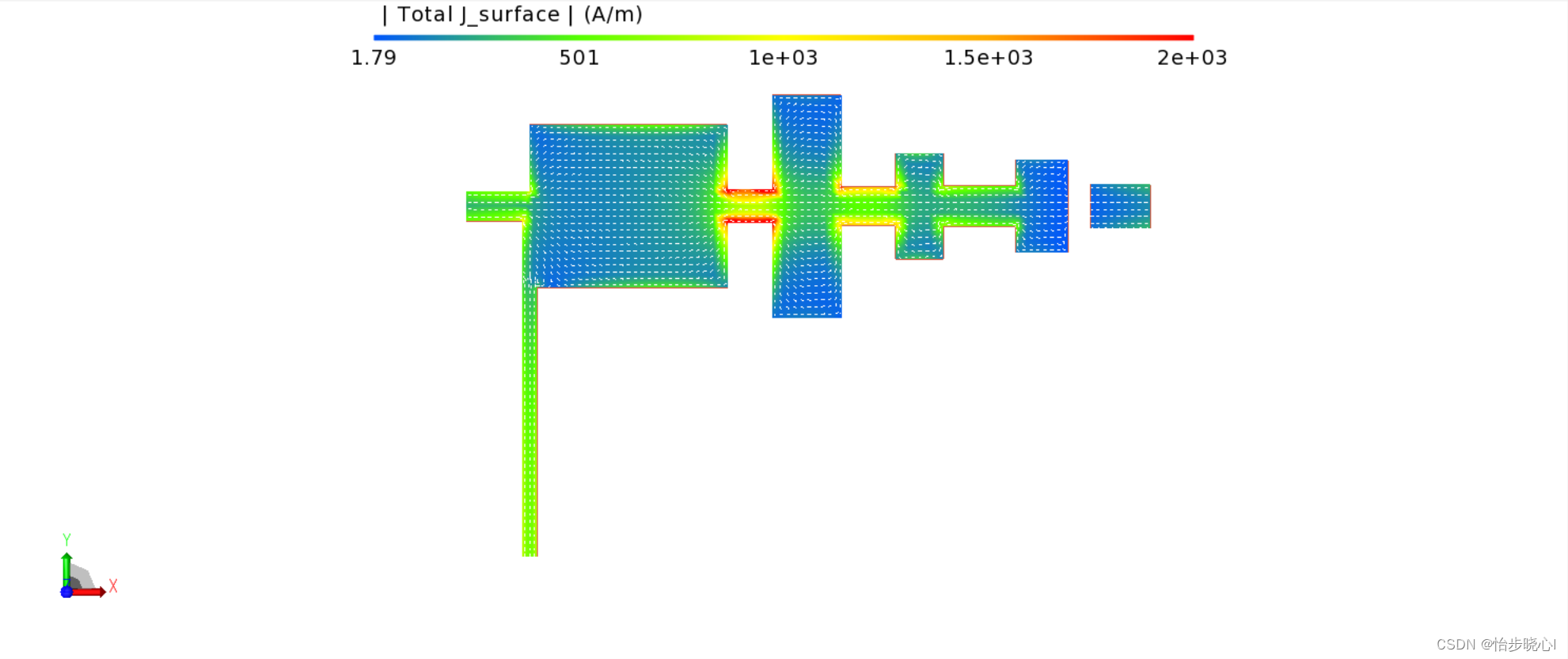

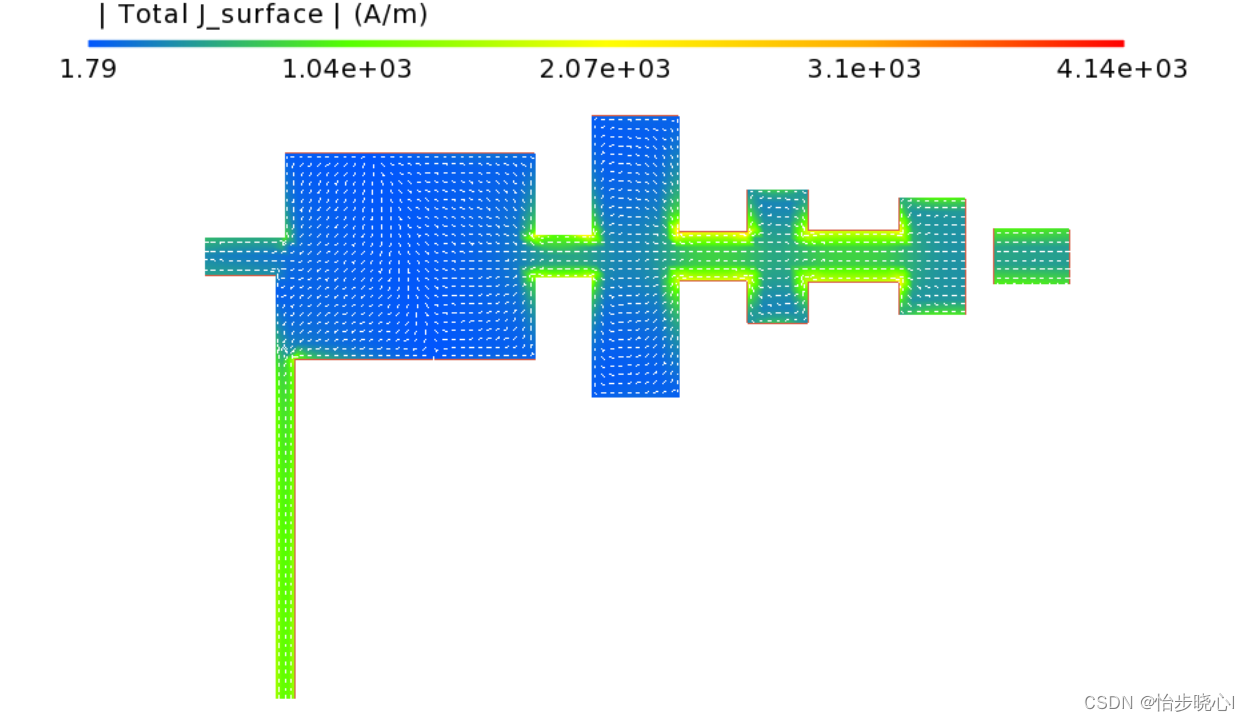

设置完成后可以看到，在偏置电流密度较高，大量射频信号进入偏置导致效率低：

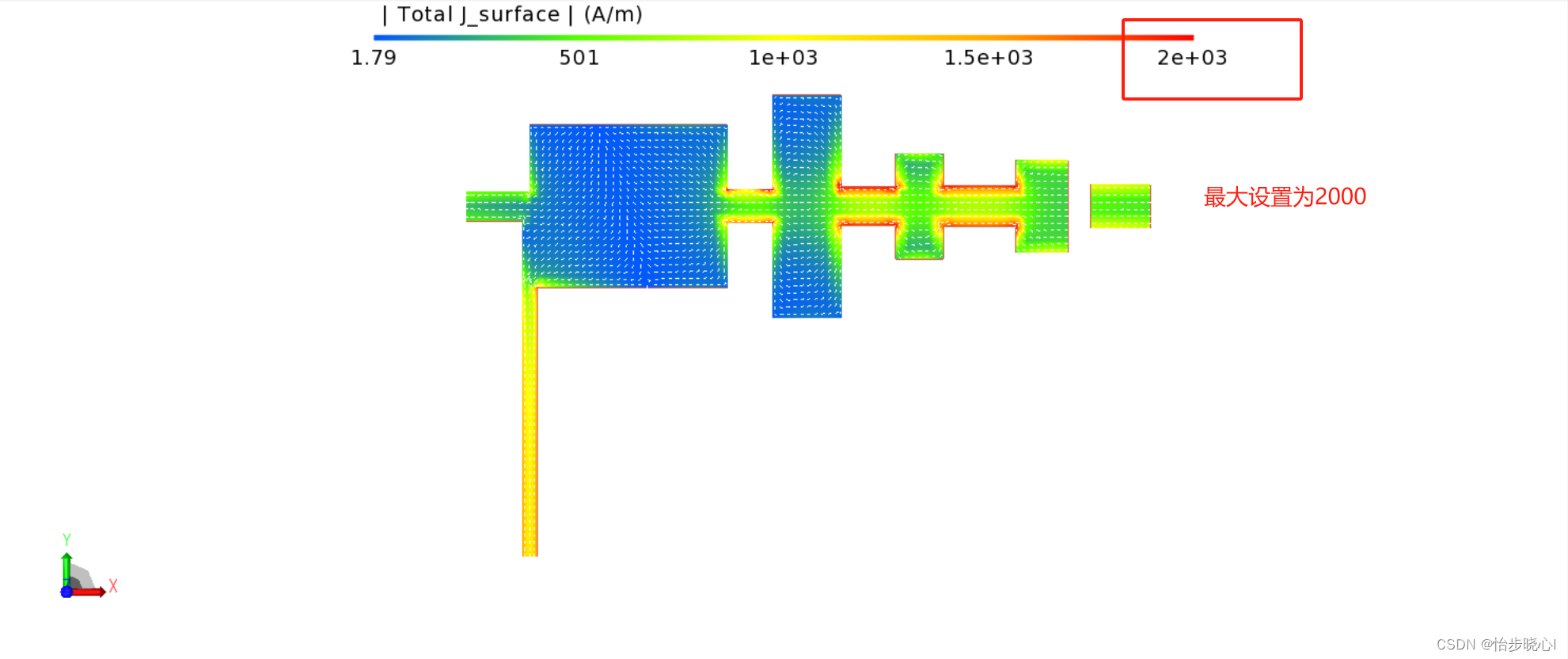

调整颜色的尺度，现象更加明显：

3.2、高效率案例

ADS使用记录之使用RFPro的结果进行谐波平衡仿真中展示了在1.6GHz的效率比较高，使用类似的操作查看1.6GHz处的场分布，可以看到偏置处射频电流密度低，偏置线较好的阻隔了射频信号：

4、使用RF Pro查看AC仿真场分布-动画展示

4.1、动画设置

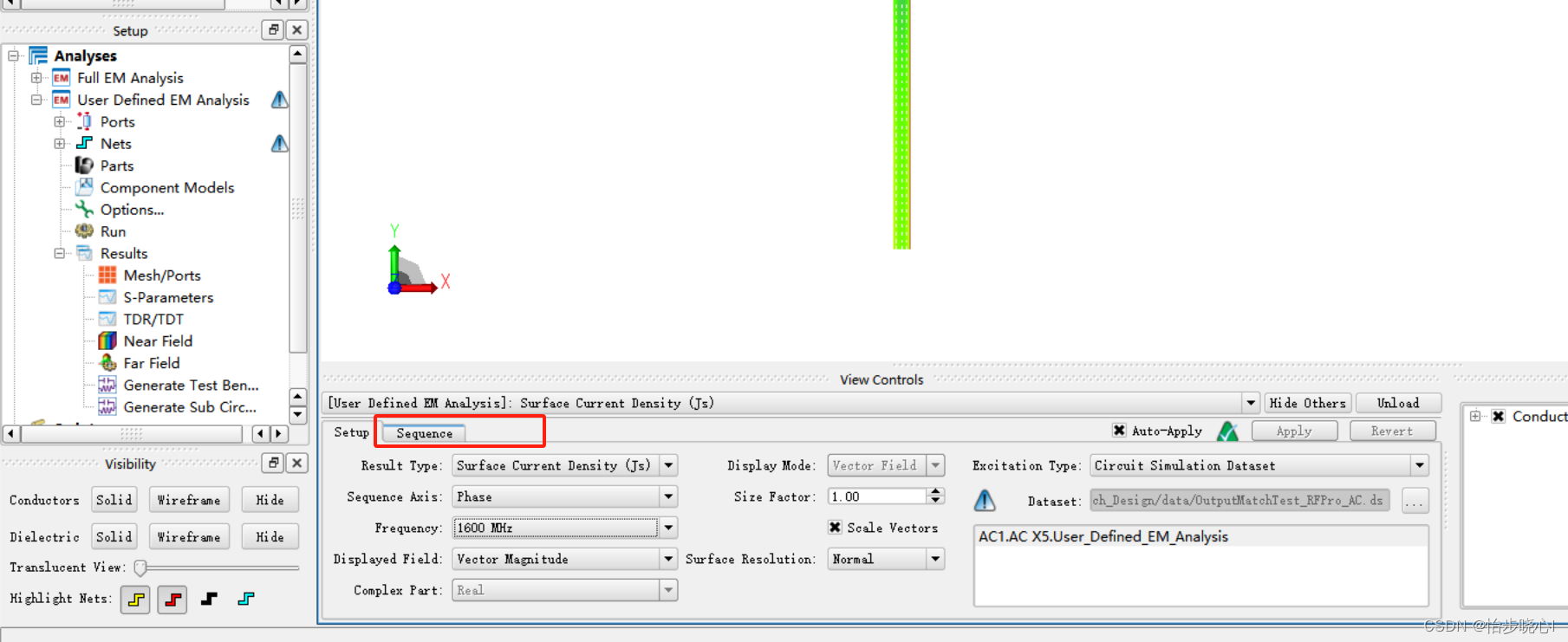

在下面设置栏点击Sequence进行动画设置：

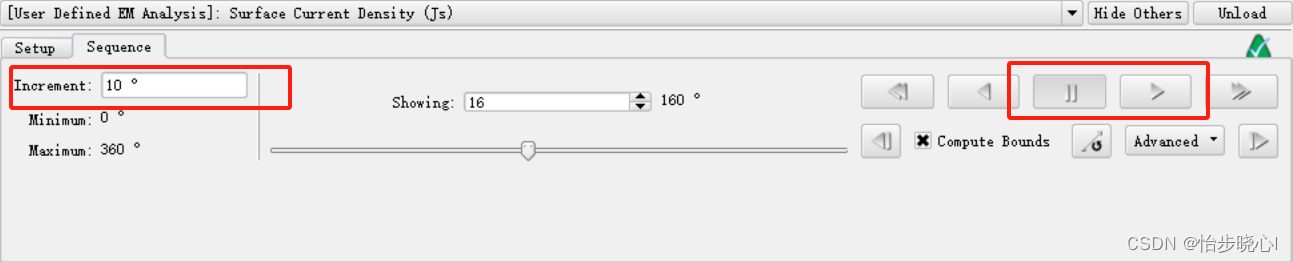

设置步长为10°，点击开始按键即可：

4.2、低效率案例的动画结果

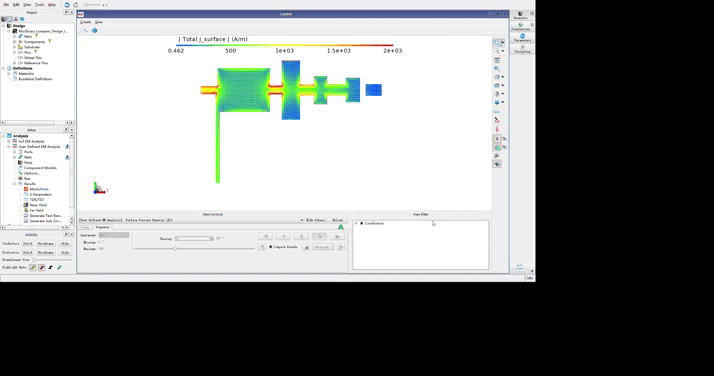

在1.2GHz低效率案例的偏置电路有点发红，能量泄露大，效率低：

4.3、高效率案例的动画结果

在1.6GHz的低效率案例的偏置电路最多是绿色，能量泄露较低，效率高：

5、能量泄露机理分析

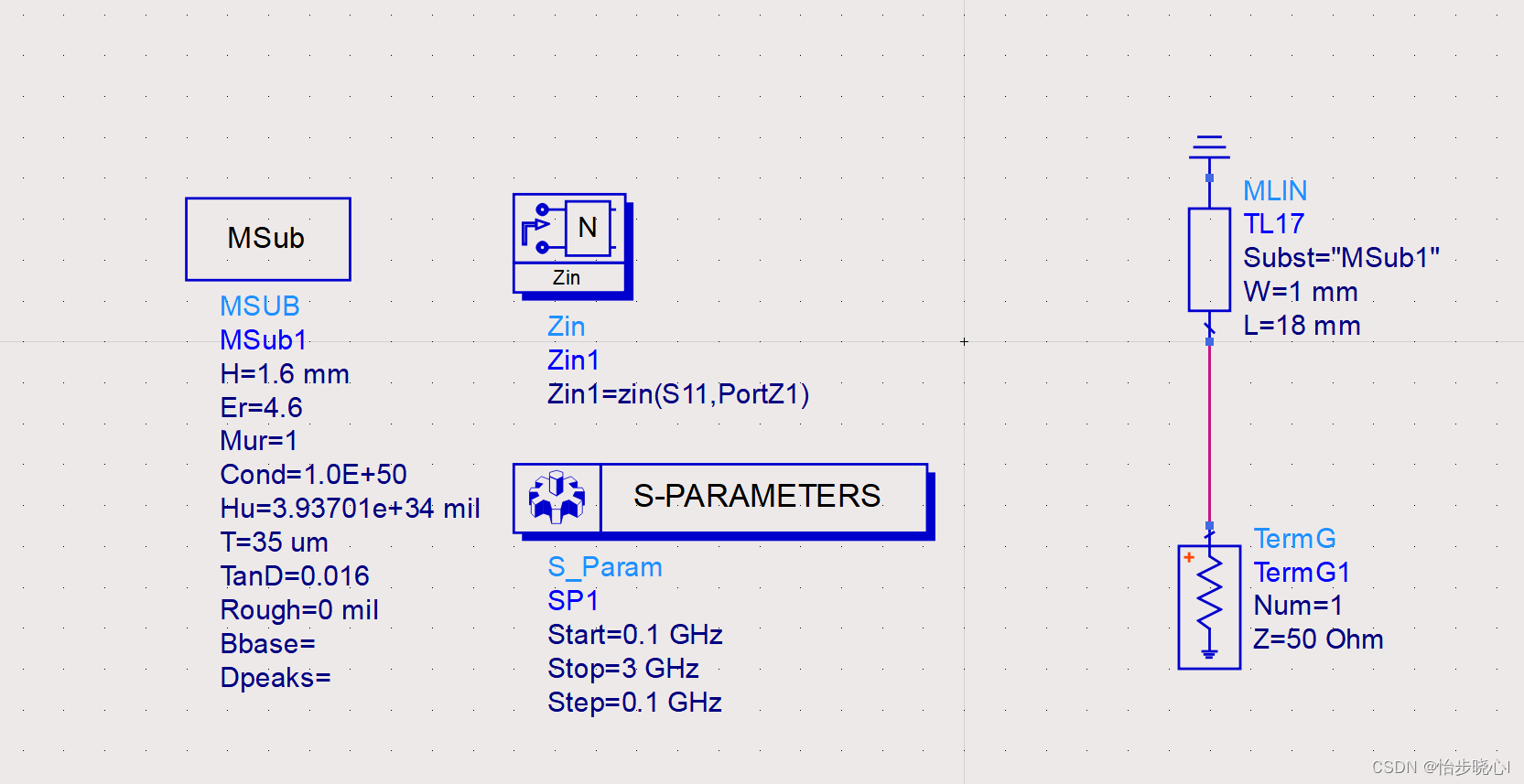

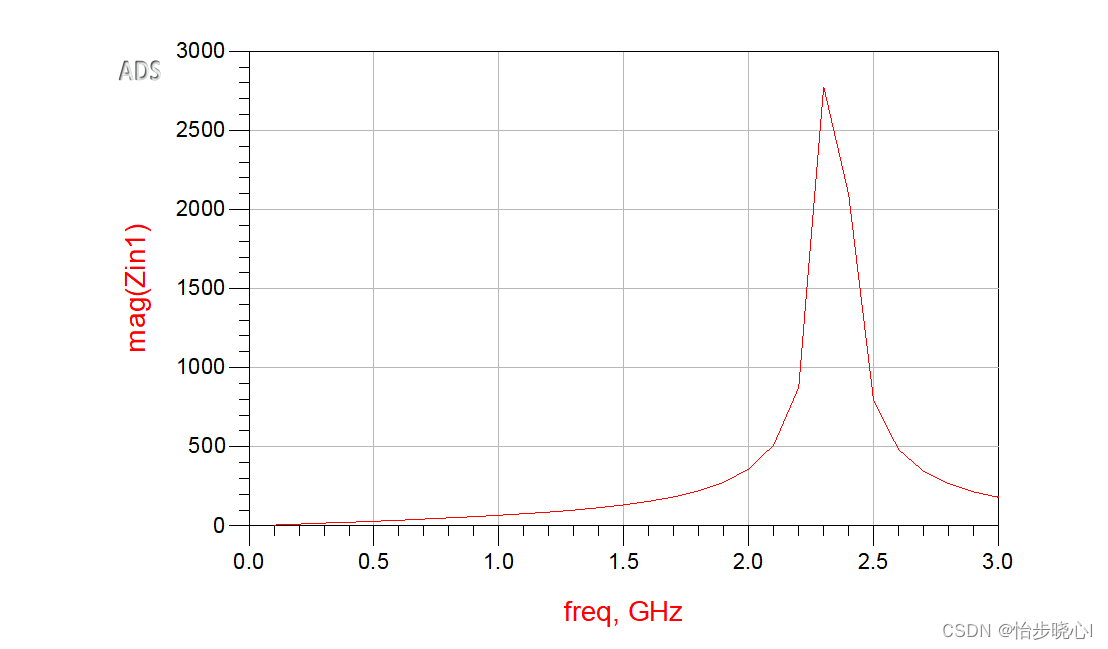

可以看到，偏置线对2.4GHz左右的射频信号的阻抗高，隔离效果好。对1.2GHz的信号隔离效果差：
