纵观市面上的5.8g图传发射模块,大部分的图传发射都会采用RTC6705芯片搭配一个pa工放模块,再利用一个单片机去控制图传发射功率和频道。并且实现与飞控之间的,不同发射功率之间会有不同的电路,

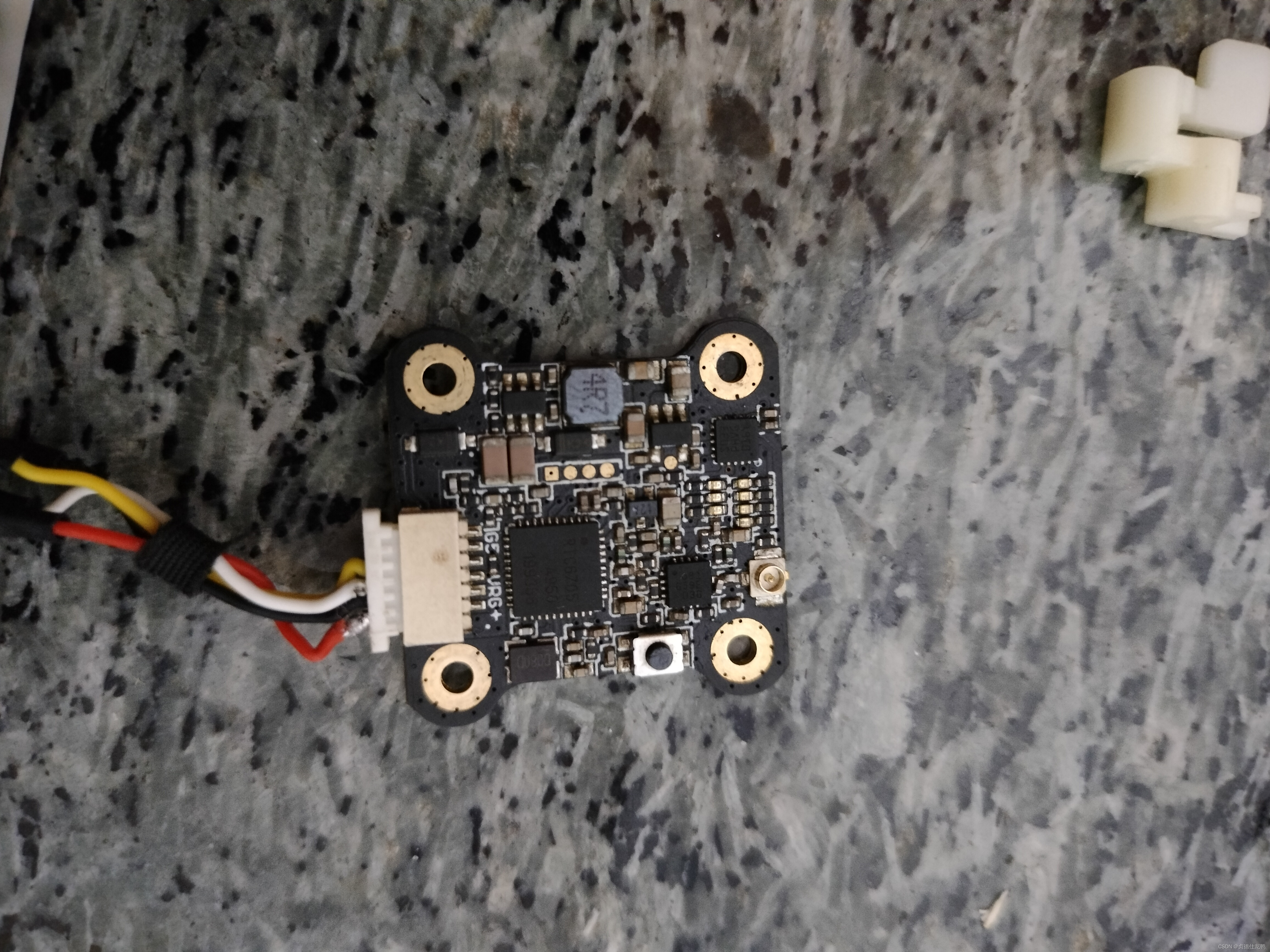

以我手头上的这个图层举例,这个飞控的左边是一个开关电源和一个线性稳压器为整个图传供电,质量好的图传图传会对RTC6705和pa工放单独用开关电源供电。我手头上的这块图船只用了一个开关电源供电。在ipex接口左边的芯片是一块stm8单片机,他负责控制图层的频率和频道,并且与飞控通信。最大块的芯片就是rtc6705芯片,它是一个图传发射芯片但是只有25mw的功率,因此会加上pa工放芯片,以增大图传的发射功率,pa工放芯片就是RTC6705的上面的小芯片,最靠近ipex天线座的那个。这就是整一个图传发射的电路结构,整个图传的芯片使用情况其实也没有多难。但是想要其稳定工作散热强却很难
