【你也能看得懂的电磁场与电磁波系列连载 31】

在上一个连载里面，我们学习了均匀平面波从理想介质入射到理想导体的情况，并且得出了一个结论：平面波射向理想导体是全反射，并且入射波和反射波的叠加是一个纯驻波。 我们也计算出了波节和波腹的位置，那么在今天的连载里面，我们将学习均匀平面波从理想介质入射到理想介质的情况。

---

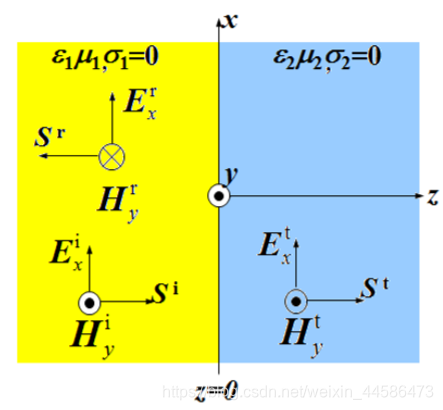

首先，很明显的一件事情：从理想介质入射到理想介质，那肯定是既有反射波又有折射波的。情况如下所示：

大家看这个图是不是觉得似曾相识？这不就是我们当时推导反射定律和折射定律时用的图嘛！只不过现在两边都是理想介质，即：${\gamma }_1=j{\beta }_1,{\gamma }_2=j{\beta }_2$，且波阻抗 $\eta =\sqrt{\frac{\mu }{\epsilon }}$是一个实数

同时，理想介质入射到理想介质那肯定也是遵循反射定律和折射定律的，即：$$

---

下面大家应该都知道我要干嘛了：首先表示入射电场（用有效值矢量表示）

下面表示反射电场：

下面我们就可以得到介质1中的合成电场：

下面我们就看它是驻波、行波还是什么其他的形式了。不过这个式子不方便观察，我们换一种形式：

进一步，有：

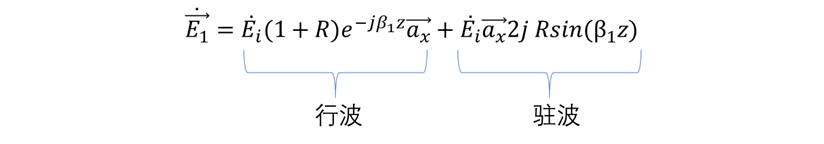

那么我们发现，这个合成电场，能够拆分成两个部分，且每一项都有明确的意义：第一项表示形波（因为它还带有那个指数项）；第二项就表示驻波。

因此，我们得到了第一个结论 —— 理想介质入射到理想介质，入射波和反射波的叠加是一个行驻波

---

下面我们还是需要分析一下波腹和波节的位置，还记得什么是波节吗：合成波振幅最小的位置。所以，我们现在就需要先看看这个合成电场 $\dot{\overline{E_1}}$的振幅。我们首先对这个合成波再做一下变化：

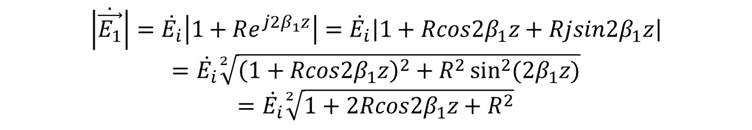

下面我们计算它的模值：

我们知道，如果要计算波节，就需要找幅值的最小值，那么这个最小值现在可不是单纯由 cos 决定了，因为它前面的系数 R 的正负也会影响：

1. 如果 R > 0；那么 cos 取最小值-1时，整个幅值就是最小的
2. 如果 R < 0；那么 cos 取最大值 +1 时，整个幅值是最大的.

那么，我们先看看情况1：如果 R > 0，根据：

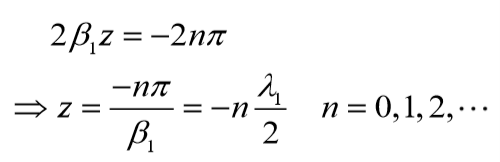

那么应该是 ${\eta }_2>{\eta }_1$，此时电场波腹点（令 cos 最大）的求法是：

电场波节点的求法是：

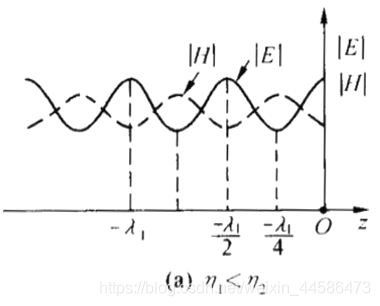

我们看看这个情况下，合成电场和合成磁场（行驻波）波节、波腹的分布情况：

当 R<0时波节波腹的求法类似，这里不再赘述了。

---

最后值得一提的是，我们也常常用驻波系数来衡量反射的程度：

因为在微波测量里面，这个驻波系数是比较容易测出来的。那么细心的读者会发现了，我这里的 R 带上了绝对值。这意味着 R 还可能是负数了。那么，有什么办法可以判断 R 的正负呢？

这里我给大家支一招：如果在分界面的位置，电场位于波腹，那么就说明 R > 0 ；如果在分界面的位置电场位于波节，那么说明 R < 0。【注：当然看分界面的磁场情况也是可以的，只不过就是和电场反过来而已】

---

好啦！这就是本次连载的全部内容了，今天我们学习了理想介质到理想介质的垂直入射。那么在下一个连载我们将看一看多层介质分界面的垂直入射情况。
