问题：如何提升AD的采样频率?
答：只有改变AD的内部结构。
所以本文题目说的是有毛病的，一块网上购买的现成的AD芯片，我们并不能改变它的采样速率。
AD的作用是采集模拟信号，如果，信号的20Mhz，根据奈奎斯特定理，那么采样的频率至少为40Mhz，也就是两倍的速率采样，在实际的应用中我们可能会涉及到超采样，那么采集20Mhz的信号，需要AD的采样频率就要更高了。如果我们只有一种型号为100Mhz的AD芯片，还想以200Mhz的频率采样怎么办呢？
可以采用两个相同的100Mhz的AD芯片同时对这一路20Mhz的信号进行采集，只要是交错采集就可以达到200Mhz的采样速率了。注意一定是交错采集，如何将两路的数据进行融合就可以了。
RTL代码：

always@(posedge clk_200m or negedge rst_n)begin
		if(!rst_n)
			flag <= 1'b0;
		else
			flag <= ~flag;
	end

	always@(posedge clk_200m or negedge rst_n)begin
		if(!rst_n)
			data <= 'd0;
		else if(flag)
			data <= data0;
		else
			data <= data1;
	end

其中，输出的数据DATA是在200Mhz的时钟下进行输出，DATA0和DATA1是两块相同的AD采集的数据，注意两个的AD采集数据的相位差为180°。

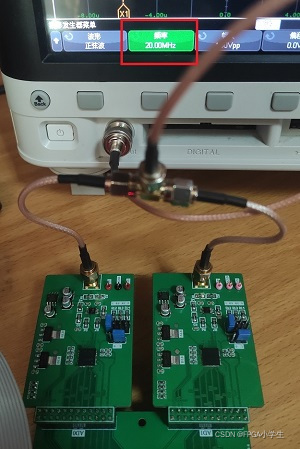

实际测试环境下，信号发生器输出的正弦信号为20Mhz，AD芯片采用的是ADS4126，频率可以达到100Mhz，实验中使用两块AD4126，使采样率达到200Mhz。
在这里插入图片描述

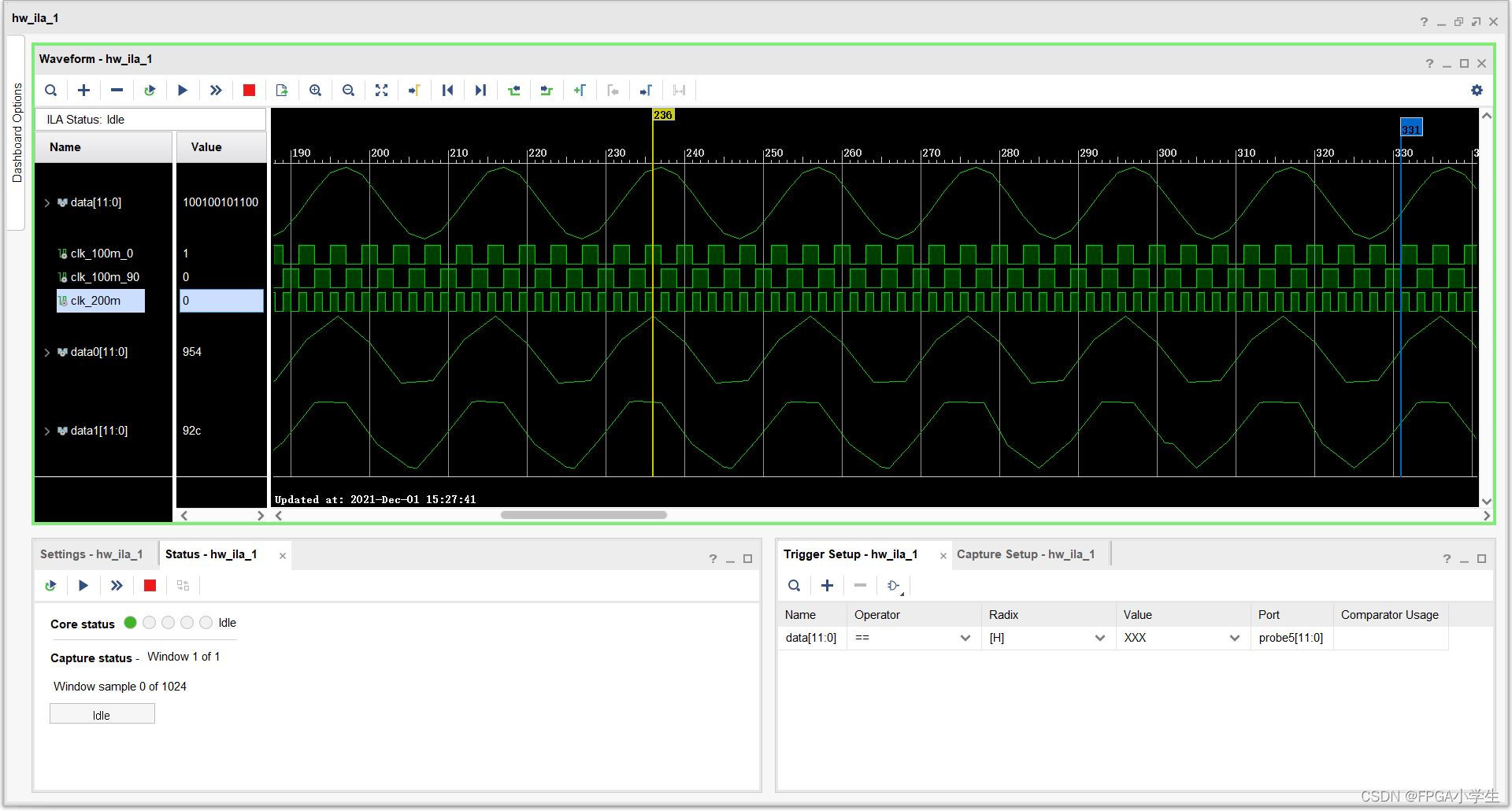

实际观测的信号DATA0和DATA1以及两路融合之后的数据DATA。
在这里插入图片描述
可以看出DATA的采样点要多了一倍。
