STM32（HAL库）驱动OLED

已于 2023-08-16 14:49:30 修改
阅读量6.5k 收藏 77
点赞数 9
分类专栏： 嵌入式小项目 文章标签： stm32 单片机 嵌入式硬件
于 2023-02-26 23:10:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44597885/article/details/129232682
版权
本文介绍了如何使用STM32F103C8T6单片机的HAL库来驱动0.96寸IIC通信的OLED屏幕。内容包括Cubemx的初始化配置，硬件IIC设置，库文件的添加，Keil端的程序编写，以及字库的创建和汉字显示的方法。
摘要由CSDN通过智能技术生成

  1. 简介

通过STM32F103C8T6单片机采用HAL库方式对0.96寸OLED（IIC通讯）屏幕进行驱动。之前GY906驱动通过软件IIC进行驱动，因此本次通过硬件IIC进行驱动。

2.1 Cubemax初始化配置

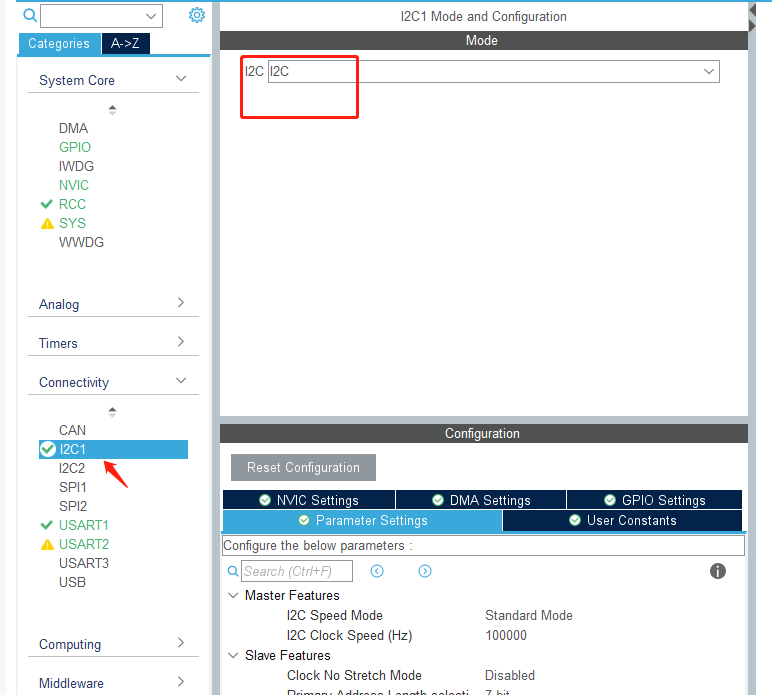

首先进行初始化配置，点击进行跳转。接着对IIC初始化进行配置，配置图如下所示：

接着生成代码进行程序的书写。

2.2 keil端程序书写

1、添
