关于Altium Designer 20 捕捉对象功能的讲解（原创于2022-08-05）

本文讲述AD如何捕捉线（端点、中点、十字交叉点）、焊盘、过孔、板边、铜皮

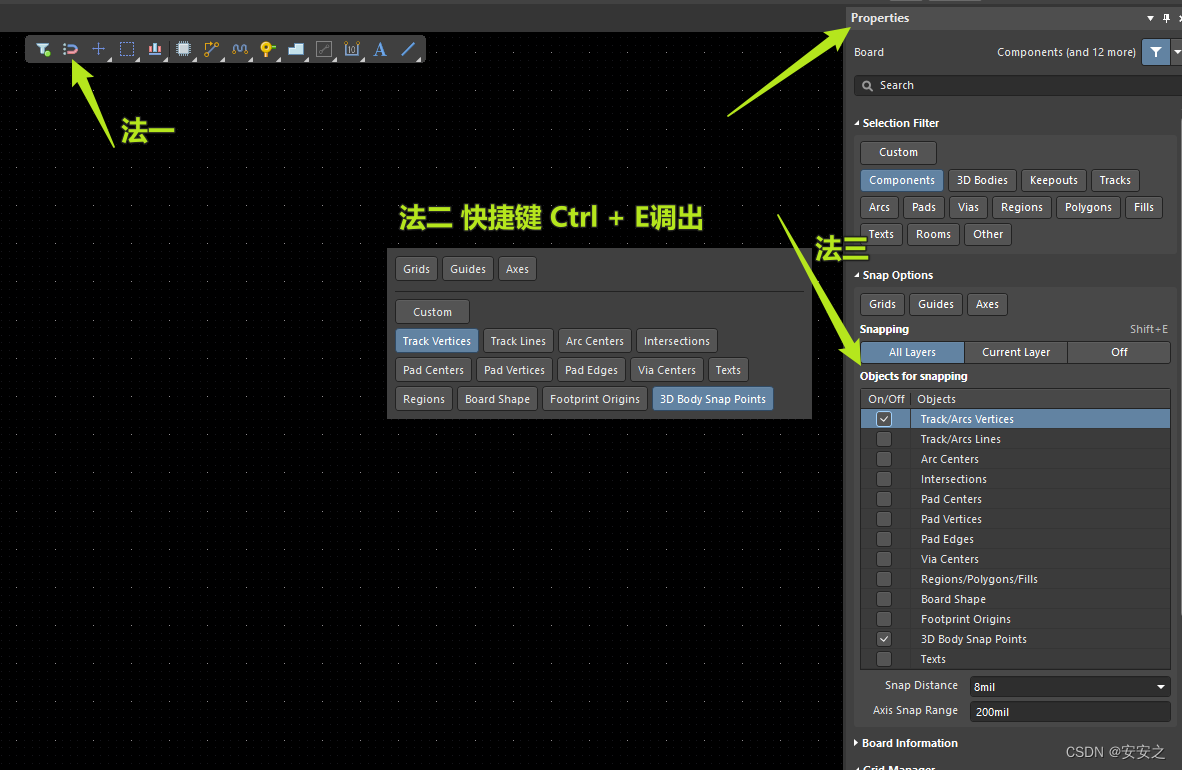

使用如下3种方法可以打开捕捉对象的开关

在这里插入图片描述

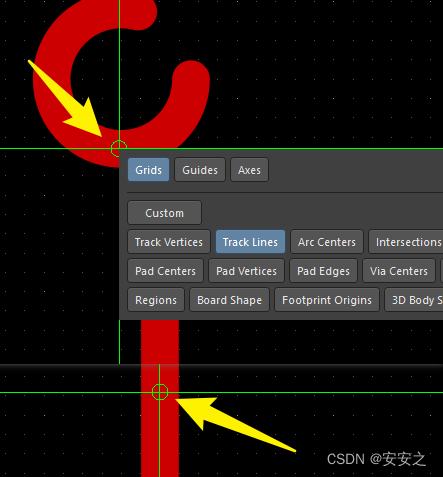

1、打开黄色箭头的按钮可以捕捉线交点、端点、圆弧的端点，线段的中心点

在这里插入图片描述

注意：这个捕捉不了十字交点，捕捉十字交点看下面第4个
在这里插入图片描述

2、捕捉线或圆弧线的中心，快捷键Ctrl + E 调出切换面板

在这里插入图片描述

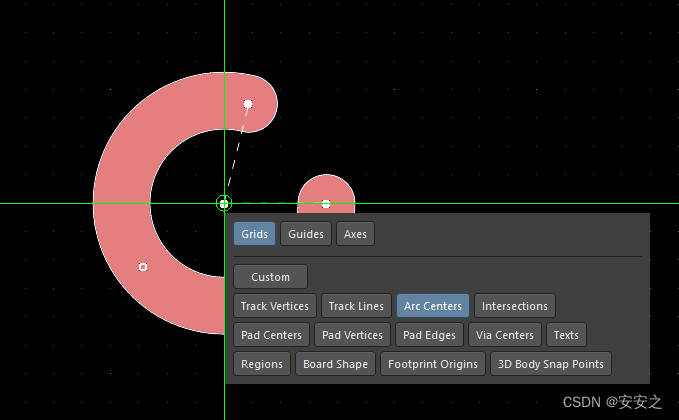

3、捕捉圆弧的中心
在这里插入图片描述

4、捕抓十字交点，不同层的要开所有层捕抓
在这里插入图片描述

5、捕捉焊盘中心
在这里插入图片描述

6、捕捉焊盘边缘顶点、边缘拐点、米字型方向出线的点
在这里插入图片描述

这些点都可以捕捉，合理使用可以使焊盘以一根直线出线而不会出现折线
在这里插入图片描述

7、捕捉焊盘边缘任意地方
在这里插入图片描述

8、捕捉过孔中心
在这里插入图片描述
9、捕捉文字丝印，双击文字即会弹出设置原点面板
在这里插入图片描述

10、捕捉不会自动避开的死铜的边缘顶点、边缘的中心点，即图中的边缘白点
在这里插入图片描述

11、捕捉PCB板边缘，即灰色和黑色的交界处
在这里插入图片描述

12、捕抓封装的原点，封装的原点可以在编辑封装时修改，一般是所有焊盘的中心或者1脚的中心
在这里插入图片描述
13、捕捉3D体中心、边缘顶点、边缘的中心点
在这里插入图片描述
在这里插入图片描述
完
