EFLAGS寄存器图解

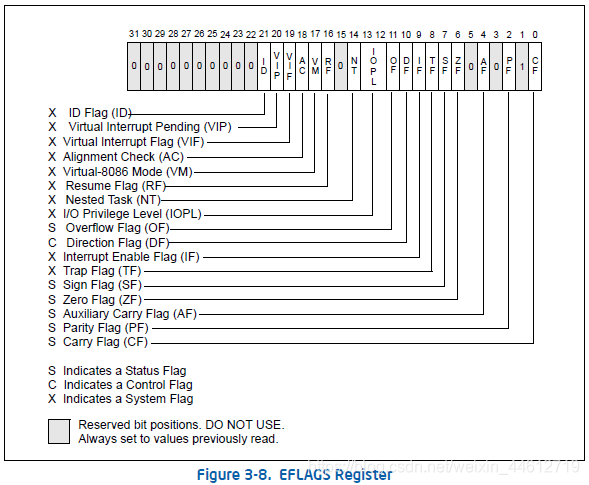

先上图，可以看出该寄存器总共有32位。图中标出了每一位所在位置和对应的英文名称。注意深色背景的相应位是预留位，不能使用，只能设置成上一次读取的值。

以下文段转自
作者：随心随意随缘
来源：CSDN
原文：https://blog.csdn.net/jn1158359135/article/details/7761011

EFLAGS寄存器按用途可分为状态标志、系统标志以及控制标志。在x86处理器初始化之后，该寄存器的状态值为十六进制的0x0000 0002。

1、状态标志(Status Flags)
EFLAGS寄存器的状态标志(0、2、4、6、7以及11位)指示算术指令（如ADD, SUB, MUL以及DIV指令）的结果，这些状态标志的作用如下：

CF(bit 0) [Carry flag] 若算术操作产生的结果在最高有效位(most-significant bit)发生进位或借位则将其置1，反之清零。这个标志指示无符号整型运算的溢出状态，这个标志同样在多倍精度运算(multiple-precision arithmetic)中使用。
PF(bit 2) [Parity flag] 如果结果的最低有效字节(least-significant byte)包含偶数个1位则该位置1，否则清零。
AF(bit 4) [Adjust flag] 如果算术操作在结果的第3位发生进位或借位则将该标志置1，否则清零。这个标志在BCD(binary-code decimal)算术运算中被使用。
ZF(bit 6) [Zero flag] 若结果为0则将其置1，反之清零。
SF(bit 7) [Sign flag] 该标志被设置为有符号整型的最高有效位。(0指示结果为正，反之则为负)
OF(bit 11) [Overflow flag] 如果整型结果是较大的正数或较小的负数，并且无法匹配目的操作数时将该位置1，反之清零。这个标志为带符号整型运算指示溢出状态。
在这些状态标志中，只有CF标志能够通过使用STC, CLC以及CMC指令被直接修改，或者通过位指令(BT, BTS, BTR以及BTC)将指定的位拷贝至CF标志中。

这些状态标志允许单个的算术操作产生三种不同数据类型的结果：无符号整型，有符号整型以及BCD整型。如果把该结果当做无符号整型，那么CF标志指示越界(out-of-range)状态——即进位或借位，如果被当做有符号整型，则OF标志指示进位或借位，若作为BCD数，那么AF标志指示进位或借位。SF标志指示有符号整数的符号位，ZF指示结果为零。此外在执行多倍精度算术运算时，CF标志用来将一次运算过程中带进位的加法(ADC)或带借位的减法(SBB)产生的进位或借位传递到下一次运算过程中。

2、DF标志(DF flag)
这个方向标志(位于EFLAGS寄存器的第10位)控制串指令(MOVS, CMPS, SCAS, LODS以及STOS)。设置DF标志使得串指令自动递减（从高地址向低地址方向处理字符串），清除该标志则使得串指令自动递增。STD以及CLD指令分别用于设置以及清除DF标志。

3、系统标志以及IOPL域(System Flags and IOPL Field)
EFLAGS寄存器中的这部分标志用于控制操作系统或是执行操作，它们不允许被应用程序所修改。这些标志的作用如下：

TF(bit 8) [Trap flag] 将该位设置为1以允许单步调试模式，清零则禁用该模式。
IF(bit 9) [Interrupt enable flag] 该标志用于控制处理器对可屏蔽中断请求(maskable interrupt requests)的响应。置1以响应可屏蔽中断，反之则禁止可屏蔽中断。
IOPL(bits 12 and 13) [I/O privilege level field] 指示当前运行任务的I/O特权级(I/O privilege level)，正在运行任务的当前特权级(CPL)必须小于或等于I/O特权级才能允许访问I/O地址空间。这个域只能在CPL为0时才能通过POPF以及IRET指令修改。
NT(bit 14) [Nested task flag] 这个标志控制中断链和被调用任务。若当前任务与前一个执行任务相关则置1，反之则清零。
RF(bit 16) [Resume flag] 控制处理器对调试异常的响应。
VM(bit 17) [Virtual-8086 mode flag] 置1以允许虚拟8086模式，清除则返回保护模式。
AC(bit 18) [Alignment check flag] 该标志以及在CR0寄存器中的AM位置1时将允许内存引用的对齐检查，以上两个标志中至少有一个被清零则禁用对齐检查。
VIF(bit 19) [Virtual interrupt flag] 该标志是IF标志的虚拟镜像(Virtual image)，与VIP标志结合起来使用。使用这个标志以及VIP标志，并设置CR4控制寄存器中的VME标志就可以允许虚拟模式扩展(virtual mode extensions)
VIP(bit 20) [Virtual interrupt pending flag] 该位置1以指示一个中断正在被挂起，当没有中断挂起时该位清零。【Software sets and clears this flag; the processor only reads it.】与VIF标志结合使用。
ID(bit 21) [Identification flag] 程序能够设置或清除这个标志指示了处理器对CPUID指令的支持。
