光纤传感器选型指南，光纤传感器全解析

1. 概要
2. 光纤检测原理
3. 光纤头的分类
4. 放大器的分类

概要

        光纤传感器可将光纤连接到光电传感器的光源，并在自由安装到狭窄位置等后进行检测。

光纤头检测原理

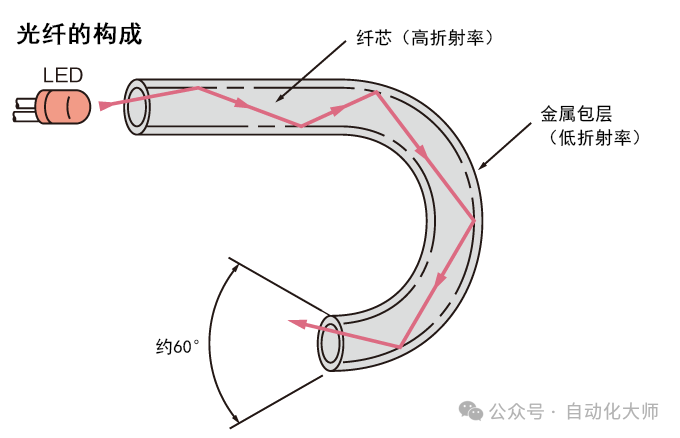

        光纤如图所示，由中心的纤芯和折射率不同的金属包层构成。光线入射到纤芯时，会在与金属包层的边界面反复进行全反射的同时进入光线。穿过光纤内部，从端面发出的光会以约 60° 的角度进行扩散，并照射到检测物体上。

此外，纤芯包括以下类型：

塑料型

纤芯为丙烯酸类树脂，由0.1 至1 mm 直径的单根或多根制作而成，被聚乙烯等材料包裹。由于重量轻、低成本及不易弯曲等特性已成为光纤传感器的主流。

玻璃型

由 10 至 100 m 的玻璃光纤组成，并由不锈钢管包覆。具有使用温度较高（350℃）等特点。

光纤传感器大致分为透过型和反射型2 种检测方法。
透过型由发射器和接收器2 条构成。反射型从外观来看好像是1 根，但从端面观察，分为平行型、同轴型及分离型，如下图所示。

 光纤头的分类

安装方式：

光纤头根据安装方式区分，常规可以分为螺纹型，圆柱型，矩阵型（区域型），套管形等。

螺纹型光纤：通过螺纹安装，安装到支架使用。

圆柱（螺丝组安装）：安装在无空间的位置。开孔后，使用螺丝组进行安装。

矩阵型：适于工件的偏差或复杂形状工件的有无检测。

套管形：解决空间问题。可靠近工件。

检测方式：

从检测方式，可以分为对射（透过型），反射（漫反射型），回归反射型。

反射型：

对射型：

回归反射型

4

 光纤放大器的分类

光纤传感器需要搭配光纤放大器使用

按照输出类型，光纤放大器可以分为NPN和PNP两种。这两种输出类型在电路中有着不同的工作方式。

光纤放大器也可以按照其是否具备通讯功能进行分类，例如通讯型光纤放大器。这种放大器不仅具有信号放大的功能，还具备通信接口，可以与其他设备进行数据交换和控制。

光纤放大器的功能：

通常具备有2个数字画面，可以同时确认基准值、入光量，以及进行各种设定。可以调整细微的入光量，稳定检测微小物体。
