运算放大器的选型及参数

参考自唐老师讲电赛
https://space.bilibili.com/28143041?spm_id_from=333.337.0.0

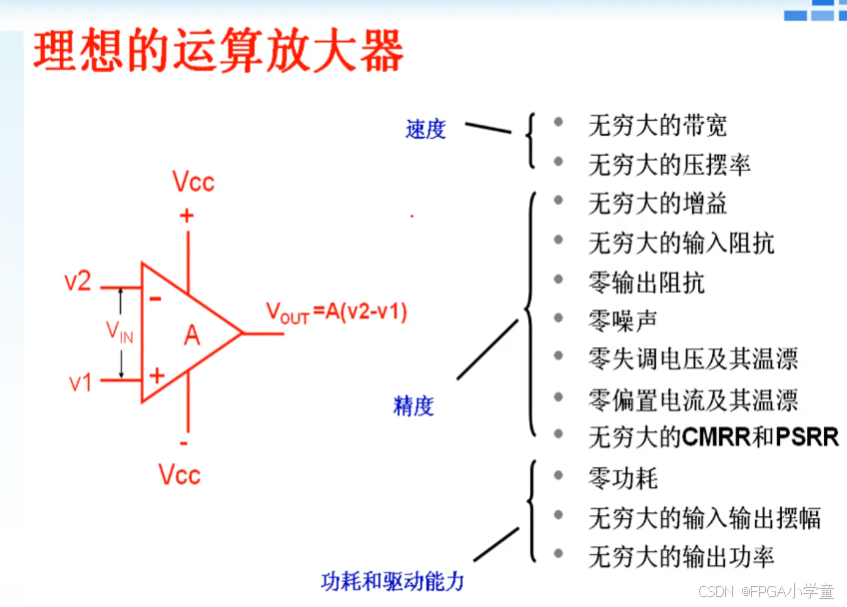

一、前言

运放按功能分为：通用运放、专用运放（高速运放、精密运放、低IB运放等）
通用运放优势在于廉价，代表有LM324、TL06X、TL07X、LM358、OP07、E5532、TL2902等
国外知名运放厂家：TI、ADI、MAXIM、ON、ST等
国内知名运放厂家：SGMICRO（圣邦微）、富满、江苏润石科技、3PEAK等

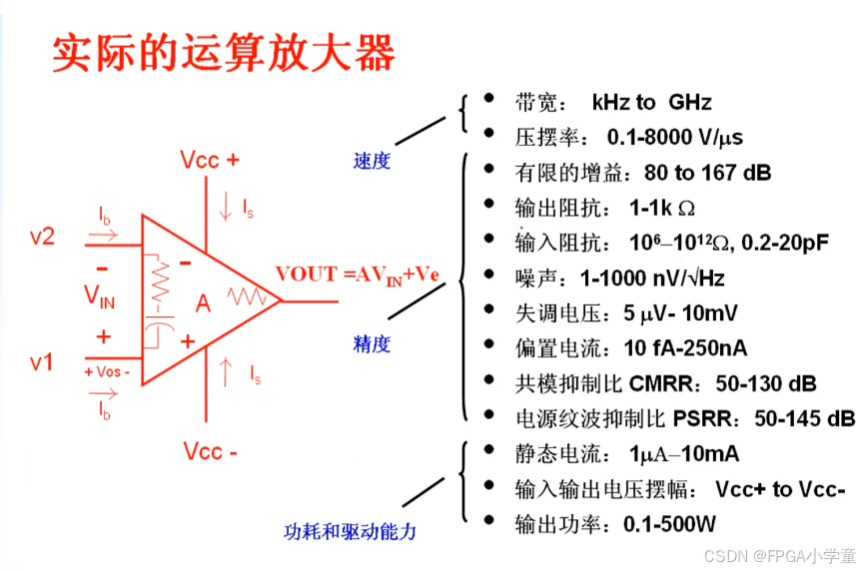

二、运放参数详解

读懂运放厂商提供的DATASHEET是用好一款运放的先决条件。

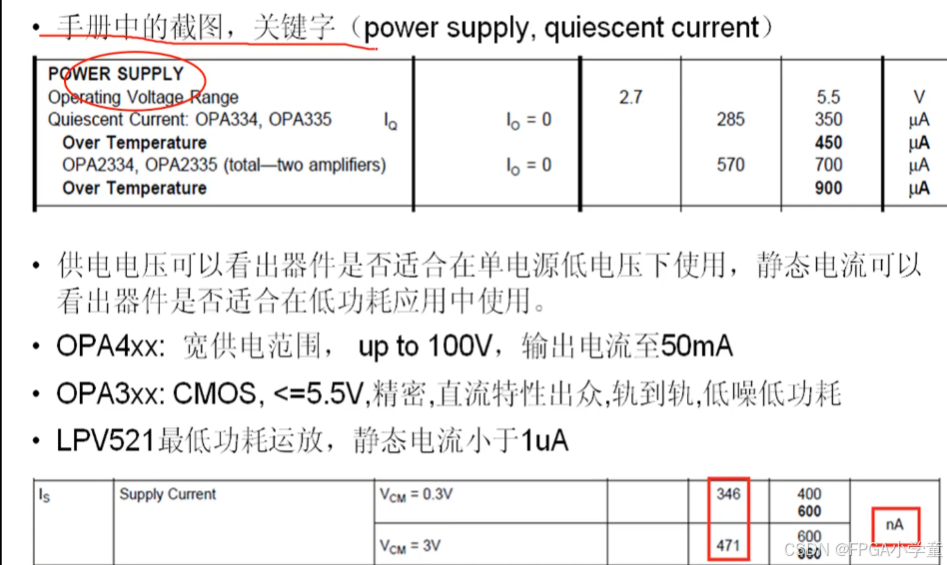

参数1：*供电电压Vs（重要）

所有的运放都需要双电源供电；同时所有的运放都可以单电源供电

如上图所示，则该运放如果是单电源供电，则最大是单电源5.5V。双电源供电则最大±2.25V

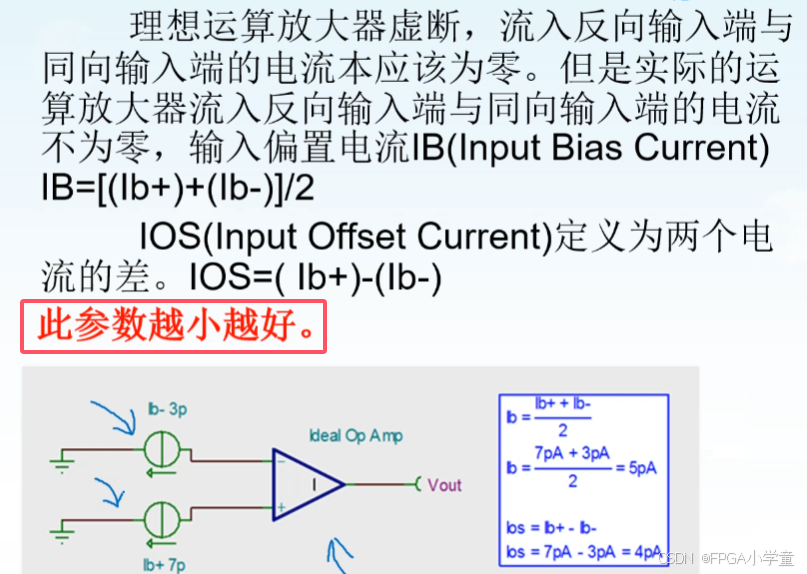

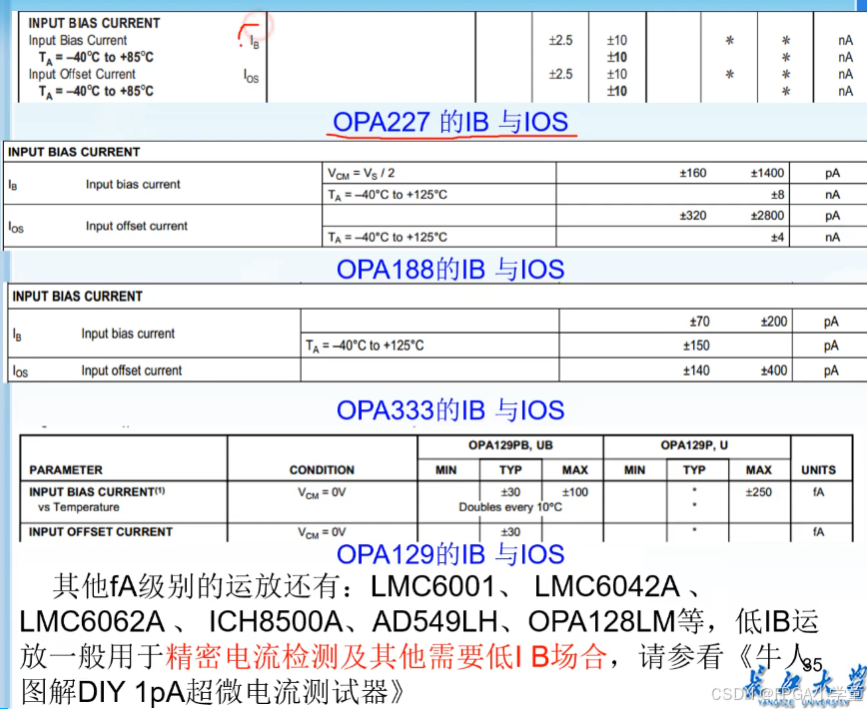

参数2：输入偏置电流IOS

一般不用关心。

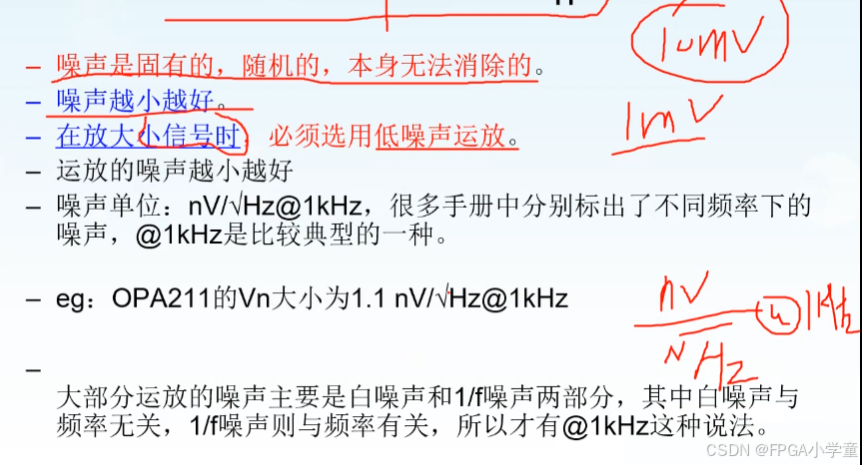

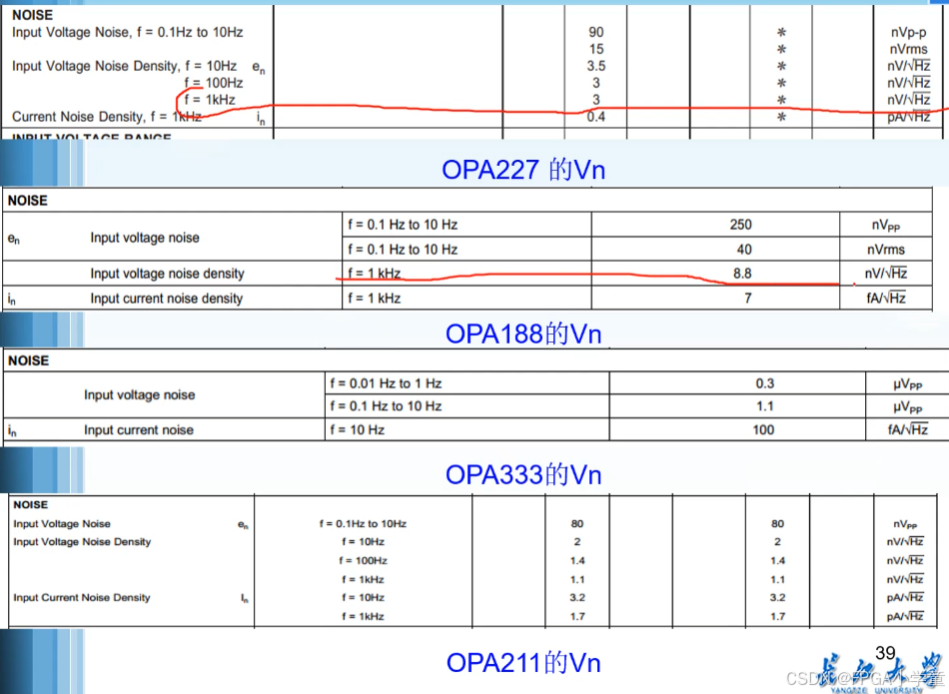

参数3：噪声Vn

希望噪声越小越好

如果要放大一个微弱的信号，优先选OPA211（1.1）、其次选OPA227（3）、最后选OPA188（8.8）

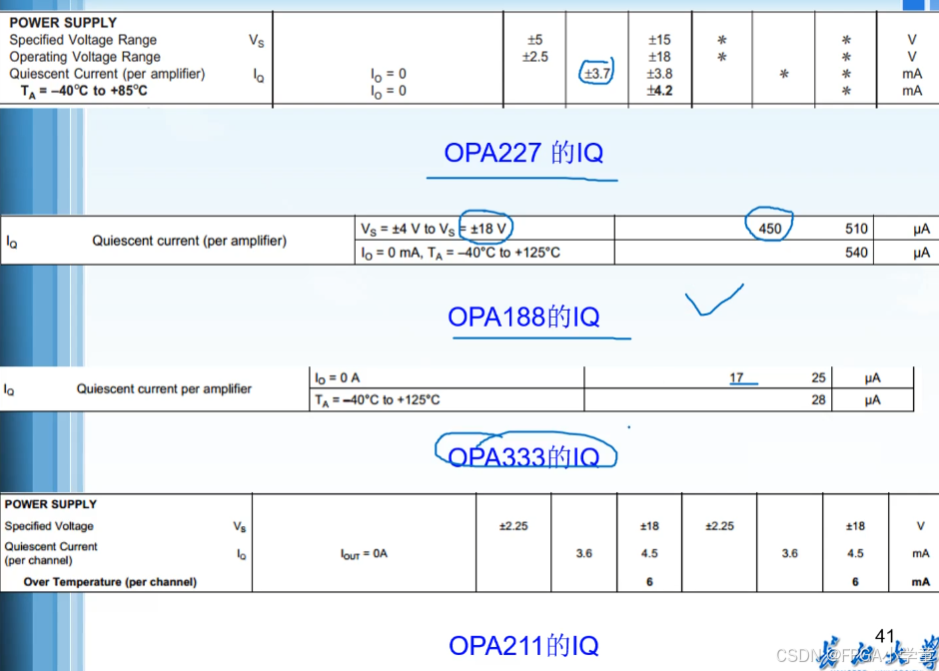

4、静态电流

一般用于血糖仪、血压计、便携式设备、手持式设备等

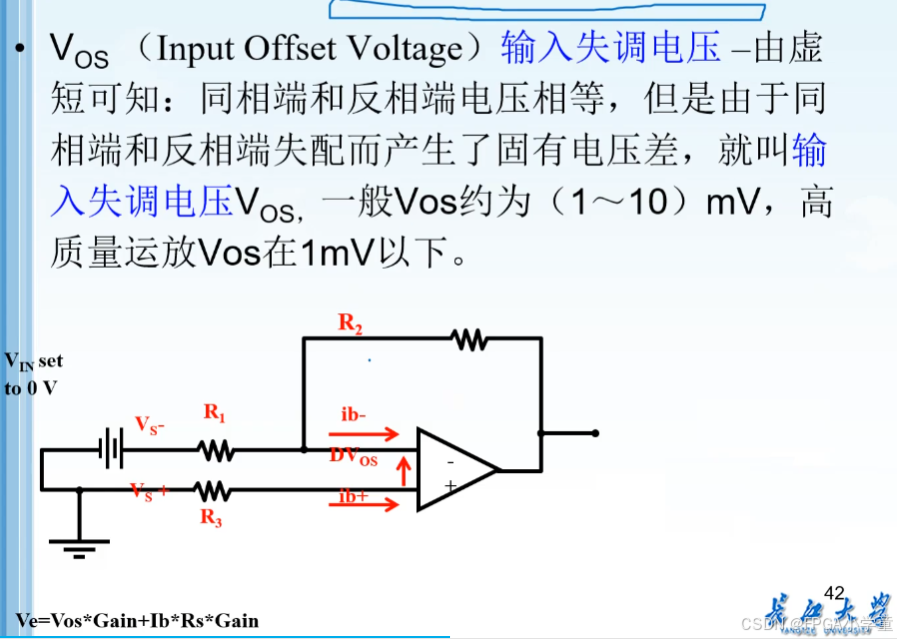

5、输入失调电压Vos

Vos越小越好

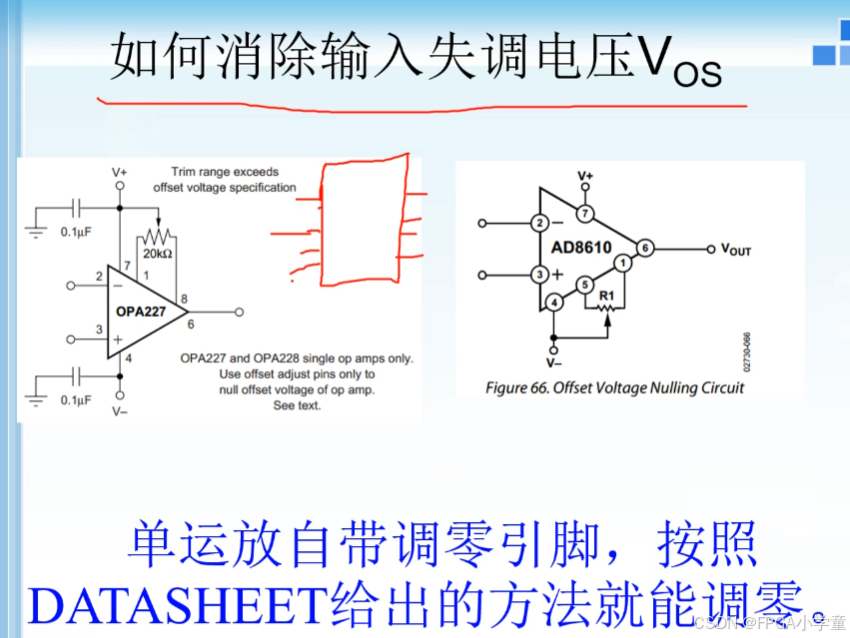

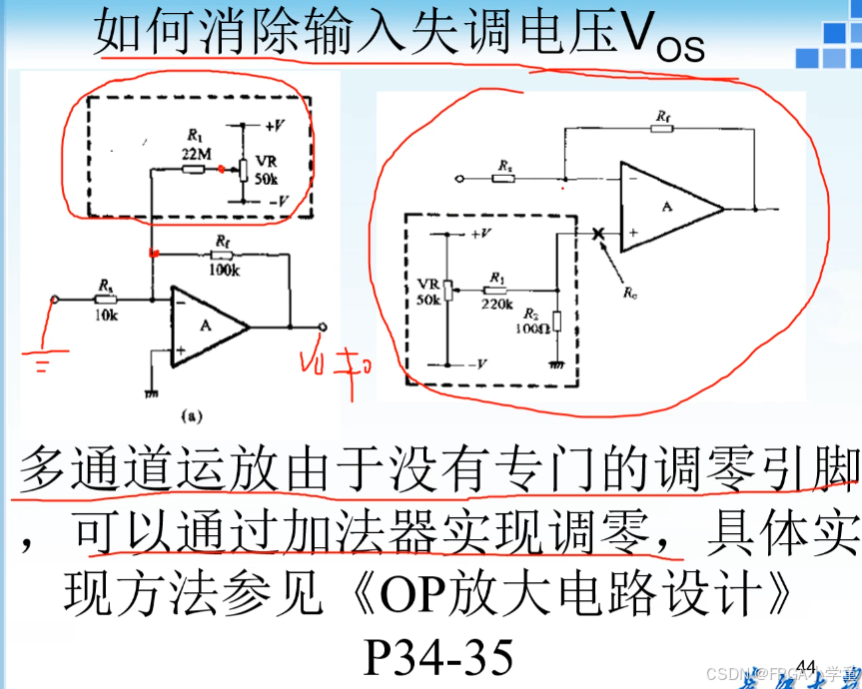

上图左图中，已经使V-为0，调节滑动变阻器使输出Vo为0，便可以使Vos为0

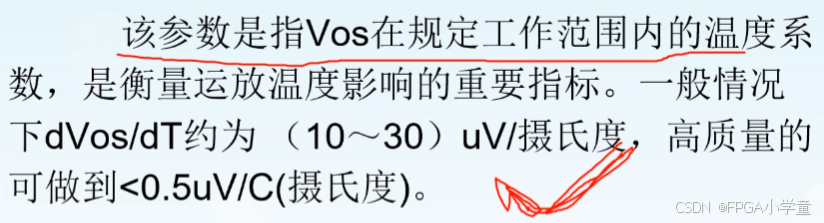

6、输入失调电压温漂dVos/dT

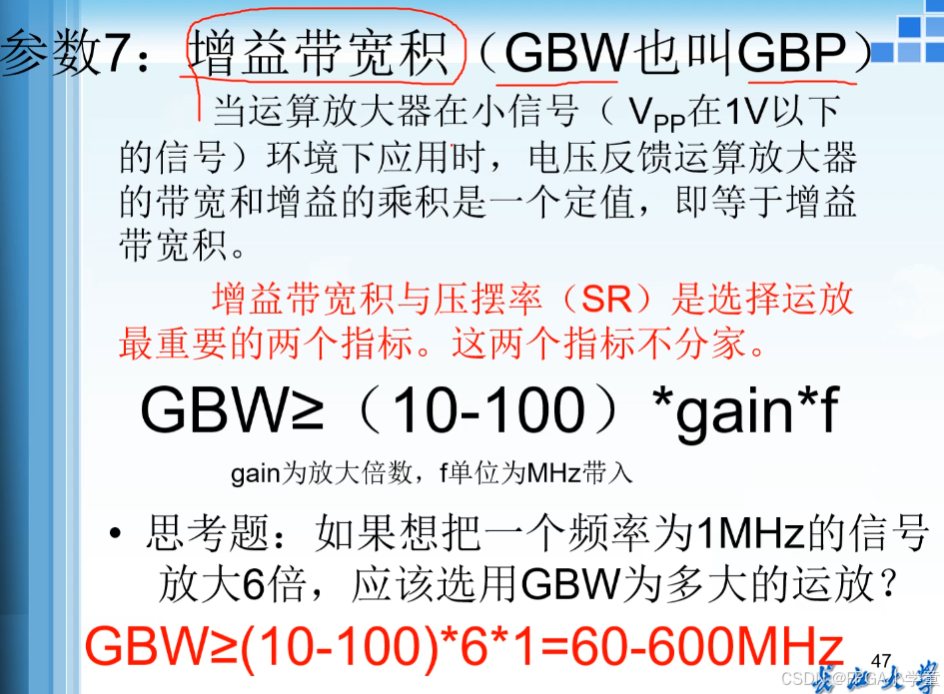

7、*增益带宽积（非常重要）

选型时增益带宽积必须要大于（10-100）倍的放大倍数及频率

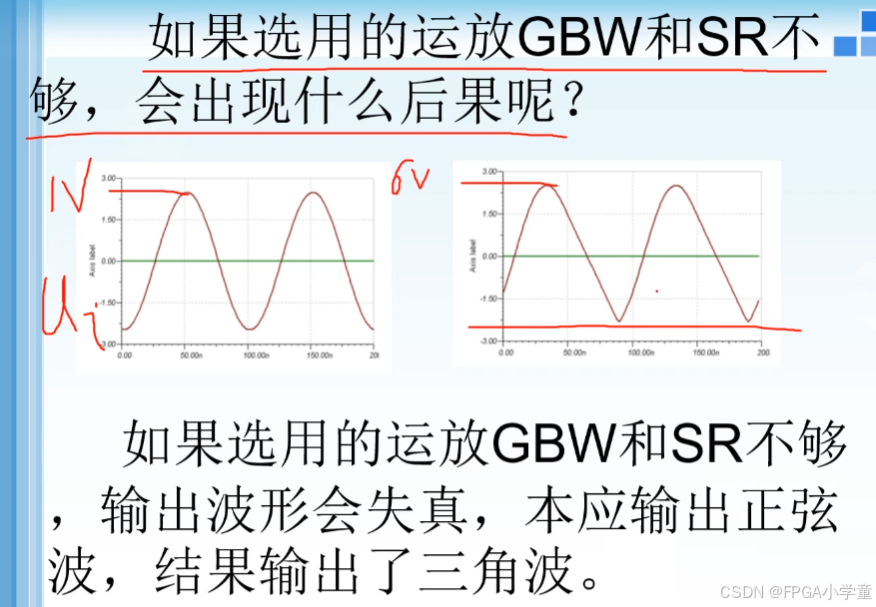

8、*电压转换速率（Slew Rate）（与增益带宽积一起选）

压摆率必须要大于23.14频率*输出电压的幅值

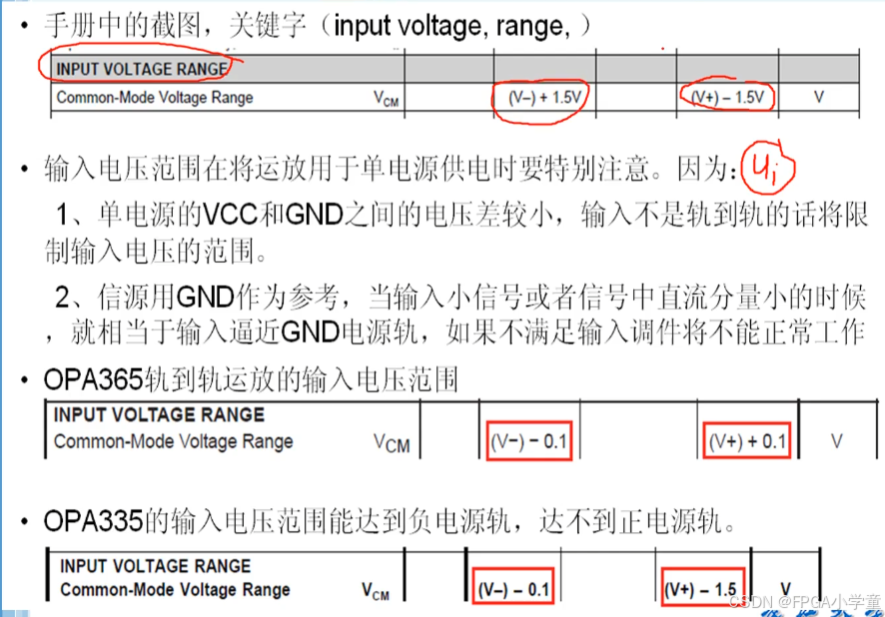

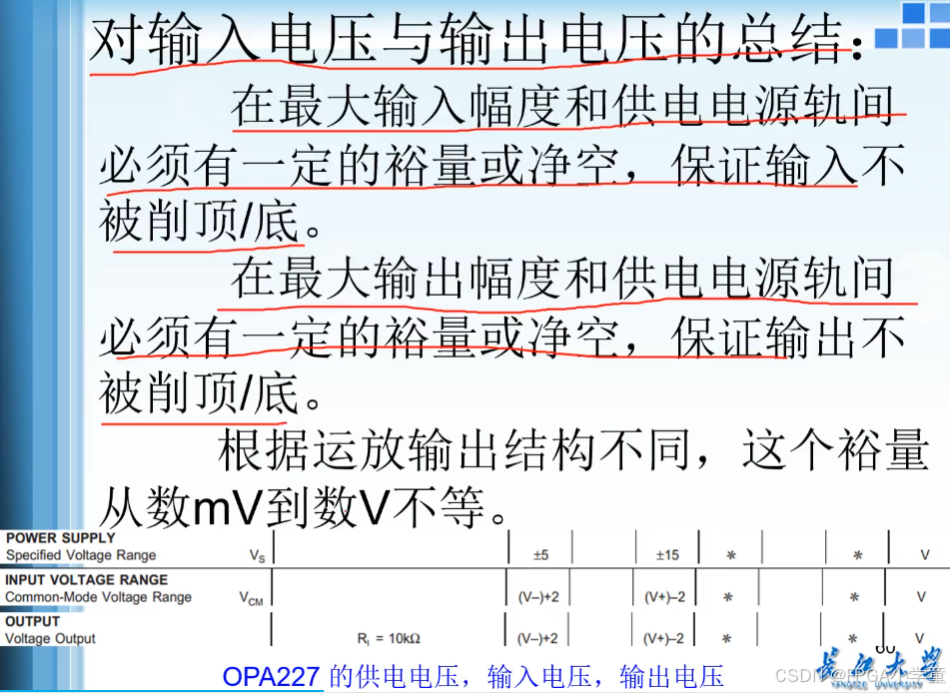

9、输入电压范围

如果是下图第一个datasheet的供电为±15V，则他的输入电压范围在±13.5V

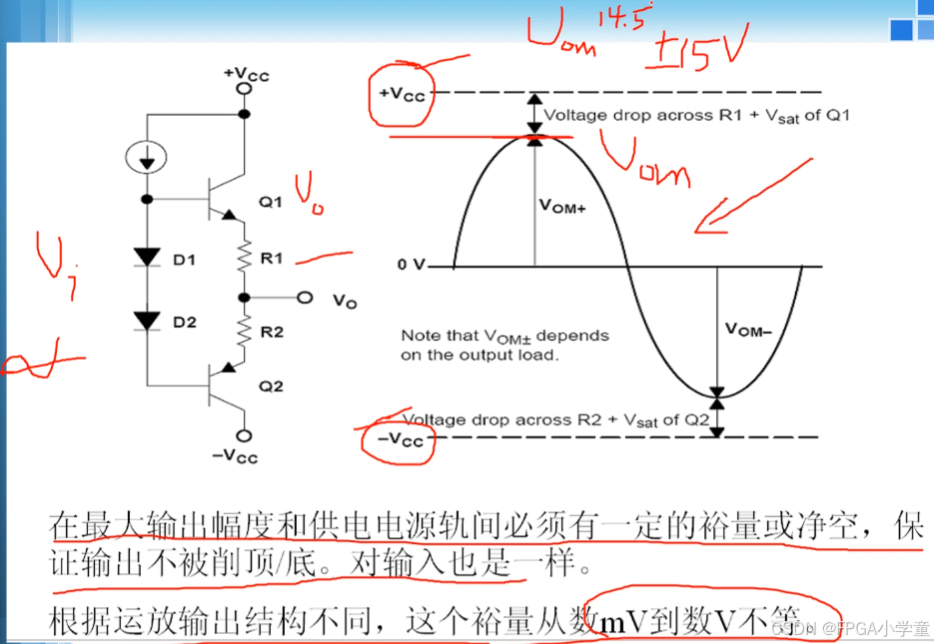

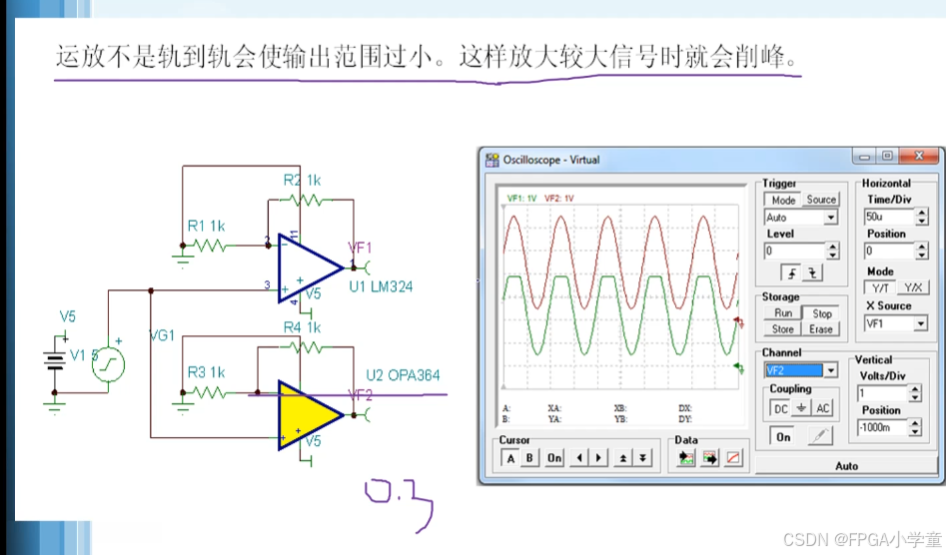

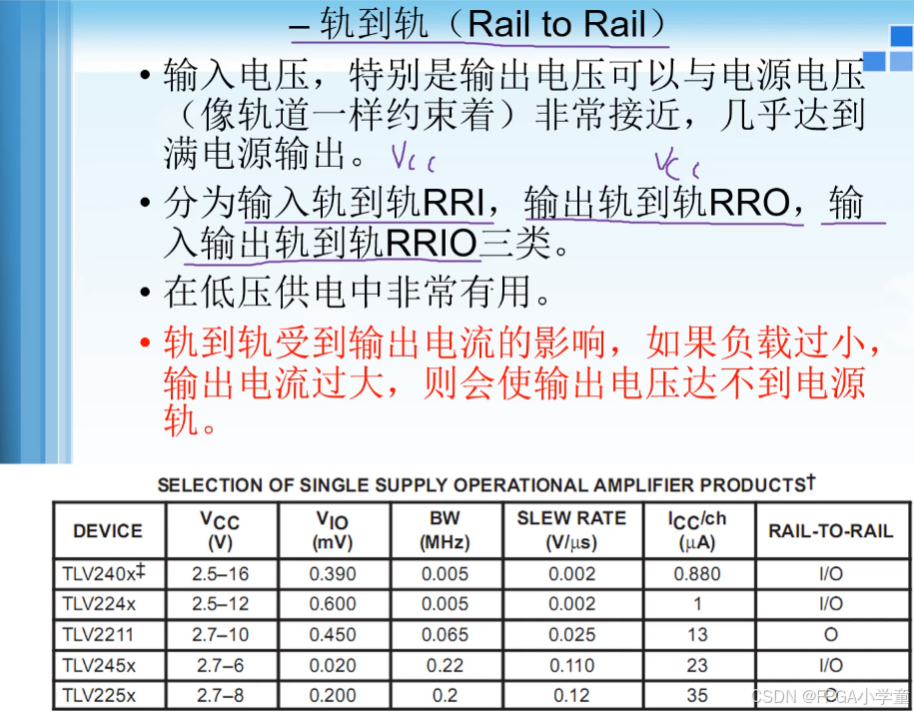

10、输出电压范围

如下图第一个示例，运算放大器的输出负载为10kΩ，供电为±2.5V，则其输出电压范围为±2.4V（2.5V-100mV），如果负载是100kΩ，则其输出电压范围为±2.4V5（2.5V-50mV）

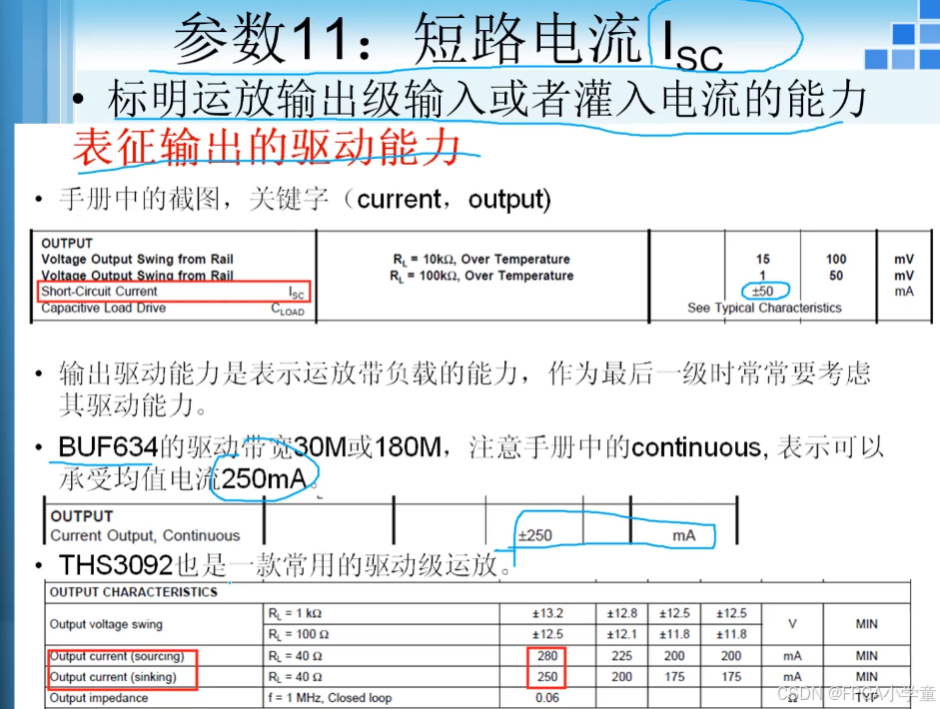

11、短路电流Isc

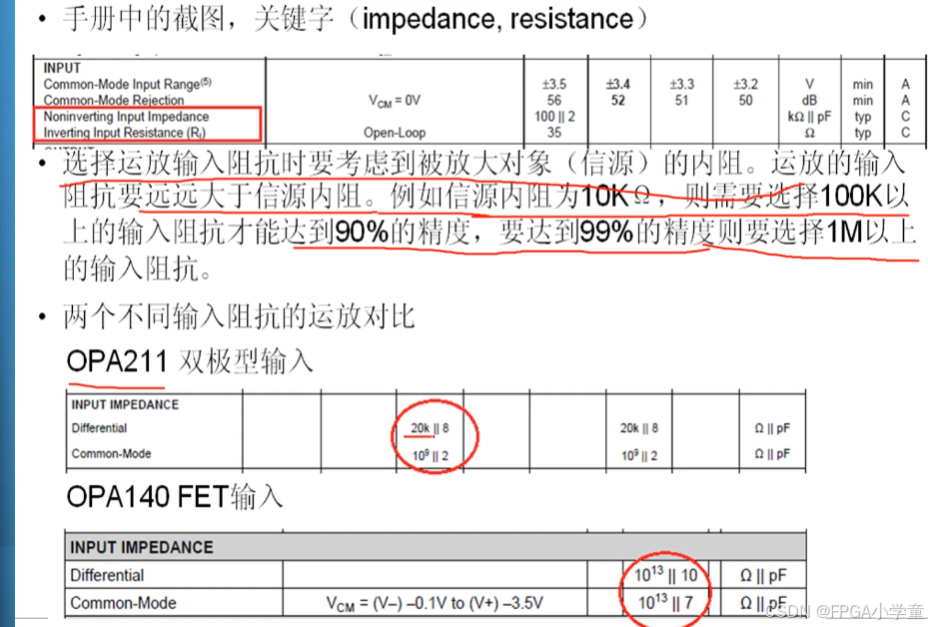

12、输入阻抗

---
