关于芯科EFR32芯片被锁解锁方法

最新推荐文章于 2024-09-20 21:15:08 发布
最新推荐文章于 2024-09-20 21:15:08 发布
阅读量1.4k 收藏 6
点赞数
分类专栏： Zigbee 文章标签： 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44642990/article/details/125716255
版权

 图1



 图2

图3



 图4

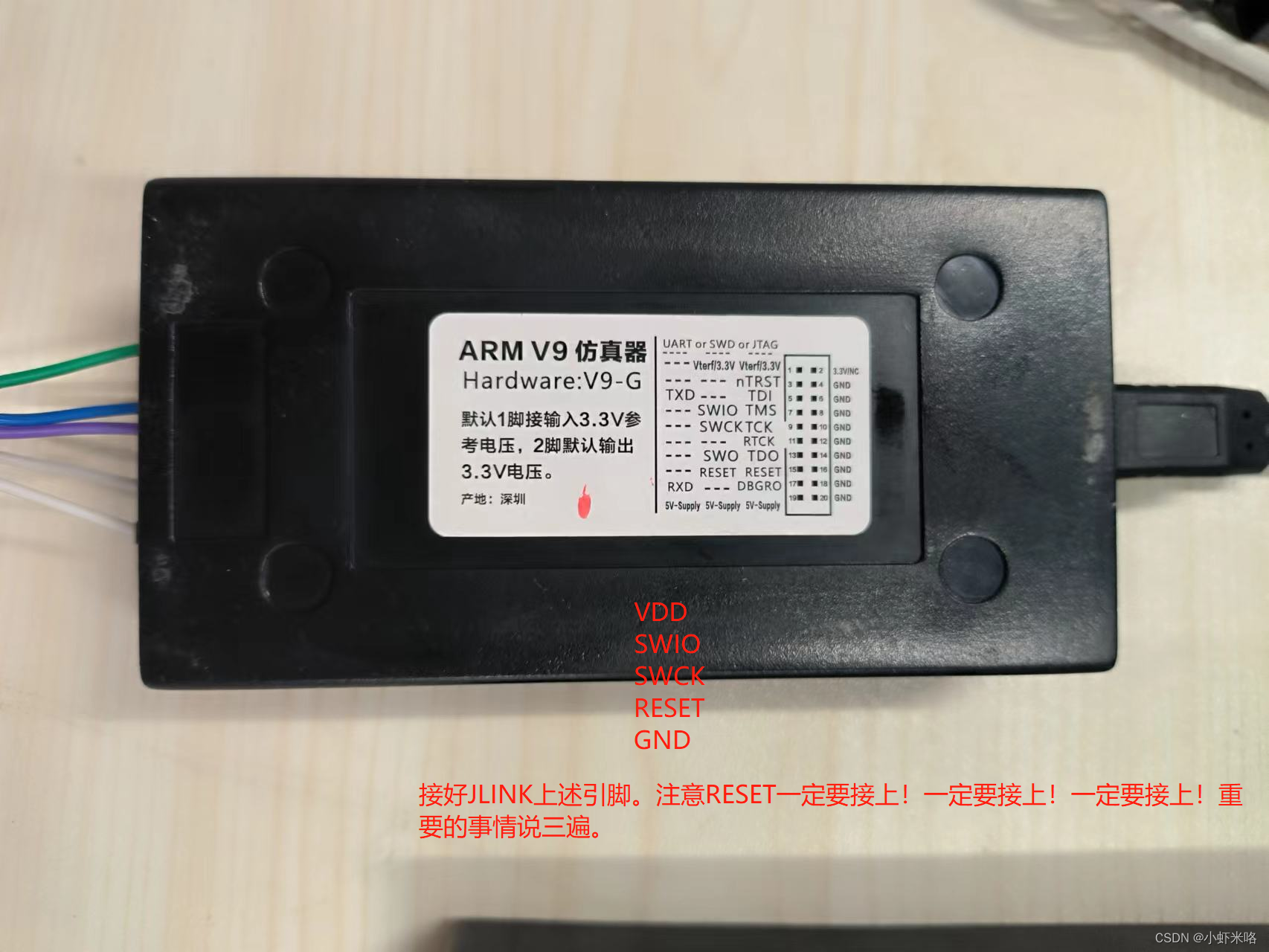

一、如图1所示确认烧录器接线无误。

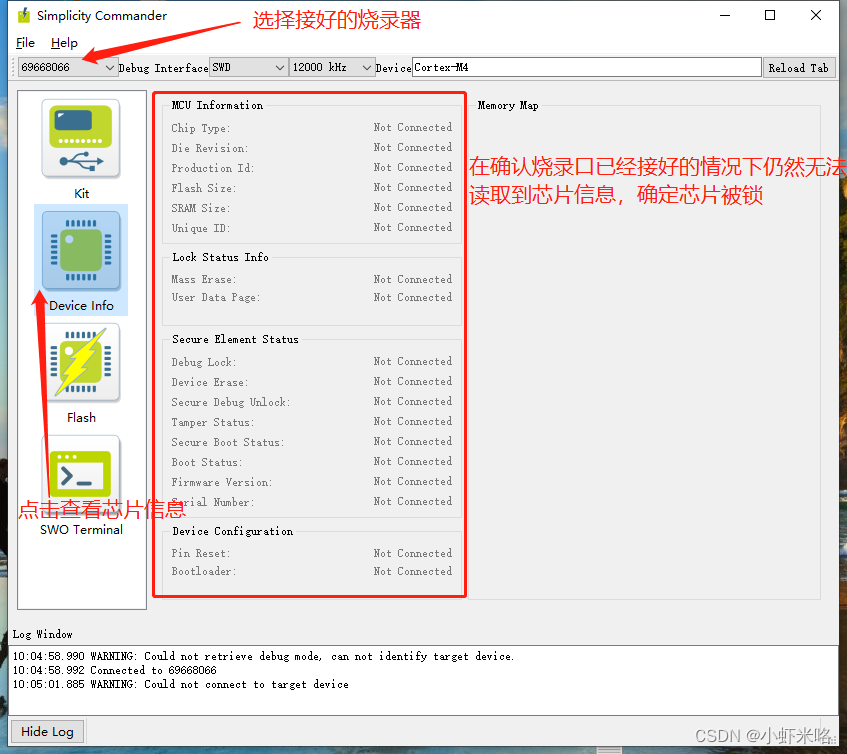

二、打开Simplicity Commander烧录工具，如图2所示选择烧录工具然后点击Device lnfi读取芯片信息查看右边芯片信息确认芯片是否被锁住。

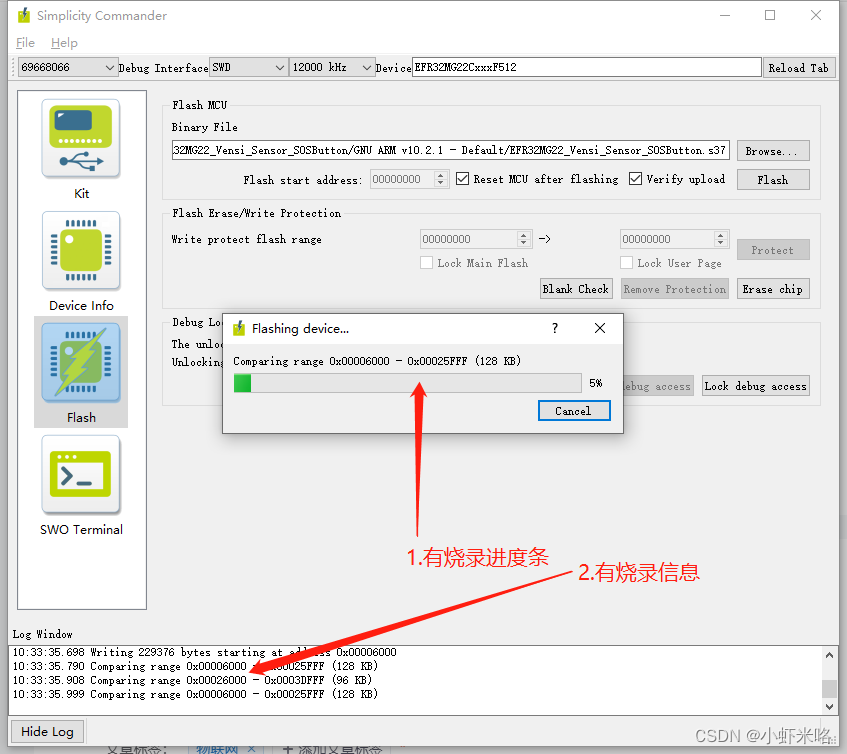

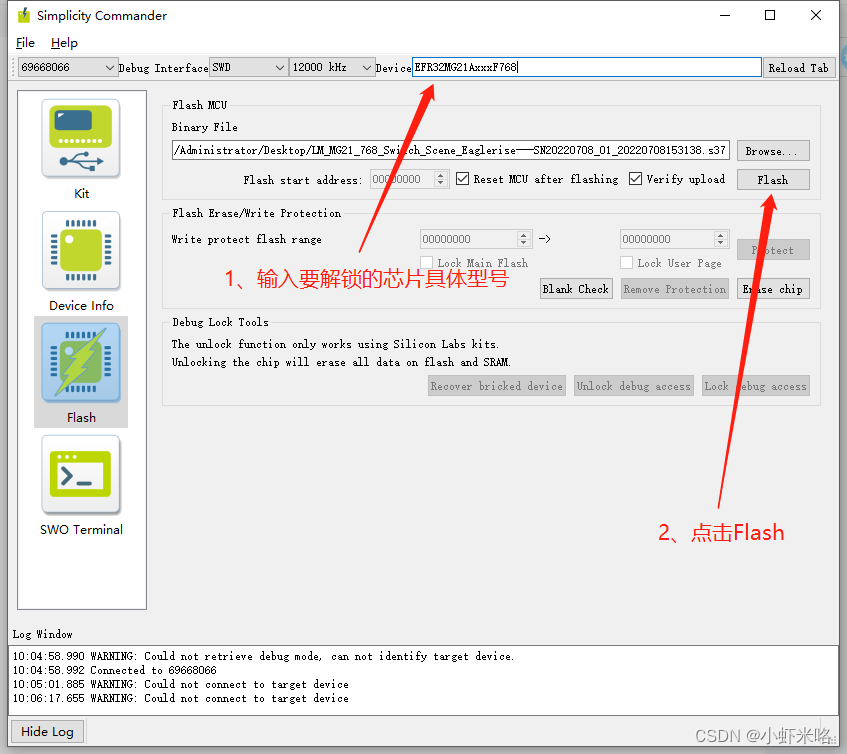

三、如图3所示打开Flash，在Device中输入要解锁的芯片的具体型号然后点击Flash解锁。如图4所示有烧录进度条并有烧录信息输出证明芯片已经解锁，也可以通过图2打开Device lnfi看能否读取到芯片信息如果能读取到芯片信息则证明芯片已经解锁
