#高阻状态

高阻状态

是三态门电路的一种状态。逻辑门的输出除有高、低电平两种状态外,还有第三种状态——高阻状态的门电路。

概念

高阻态是一个数字电路里常见的术语,指的是三态门电路的一种输出状态,既不是高电平也不是低电平。

三态门电路的输出除有高、低电平两种状态外,还有第三种状态——高阻状态。高阻态相当于隔断状态。当三态门处于高阻态时,无论该门的输入如何变化,都不会对其输出有贡献。如果高阻态再输入下一级电路的话,对下级电路无任何影响,和没接一样,如果用万用表测的话有可能是高电平也有可能是低电平,随它后面接的电路确定。

三态门都有一个EN控制使能端,来控制门电路的通断。处在高阻态的三态门是与总线隔离开的,这样总线可以同时被其他电路占用。EN=0时, Y为高阻状态。

实质

电路分析时高阻态可做开路理解。可以把它看作输出(输入)电阻非常大。他的极限可以认为悬空。也就是说理论上高阻态不是悬空,而实际应用上与引脚的悬空几乎是一样的。

意义

当门电路的输出上拉管导通而下拉管截止时,输出为高电平;反之就是低电平;如上拉管和下拉管都截止时,输出端就相当于浮空(没有电流流动),其电平随外部电平高低而定,即该门电路放弃对输出端电路的控制 。

应用

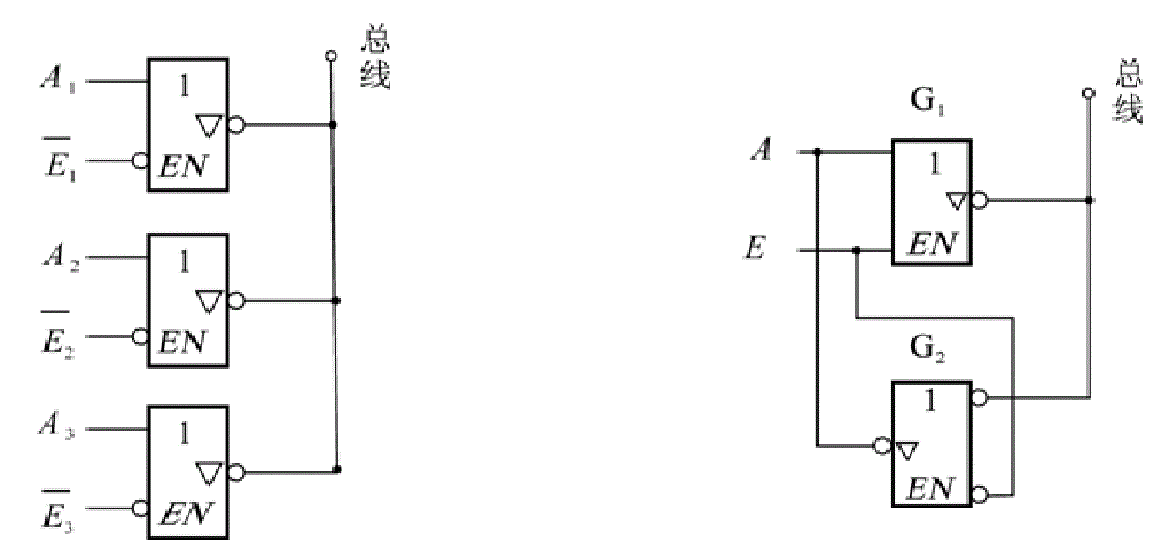

三态门主要是用于总线的连接,因为总线只允许同时只有一个使用者。通常在数据总线上接有多个器件,每个器件通过OE/CE之类的信号选通。如器件没有选通的话它就处于高阻态,相当于没有接在总线上,不影响其它器件的工作。另外,大部分单片机I/O使用时都可以设置为高阻输入。高阻输入可以认为输入电阻是无穷大的,认为I/O对前级影响极小,而且不产生电流(不衰减),而且在一定程度上也增加了芯片的抗电压冲击能力。



<think>好的,我现在需要处理用户关于FPGA某个信号一直处于状态的问题。首先,我要理解状态的基本概念。,也就是状态,通常发生在三门电路中,当使能信号无效时,输出端会断开连接,呈现。这时候信号电平由外部电路决定,可能被拉或拉低,或者处于不稳定状态。 接下来,用户的问题可能涉及多个原因,我需要逐一分析。首先考虑代码层面,是否有未正确初始化的寄存器或未驱动的信号。比如在Verilog或VHDL中,如果某个信号没有被赋值,或者赋值语句没有被执行到,就会保持。例如,组合逻辑中缺少else分支可能导致锁存器生成,进而引发意外的。 然后是三缓冲器的控制问题。FPGA的I/O引脚经常使用三缓冲器(如inout端口),如果控制信号(如OE,输出使能)没有正确激活,信号就会处于。需要检查相关逻辑,确保在需要输出时使能信号有效。 硬件连接方面,如果信号引脚外部没有上拉或下拉电可能导致电平不确定,但用万用表测量时可能显示中间电压。如果外部电路有上下拉,实际电平可能被固定,但内部逻辑依然可能检测到。 配置错误也不能忽视,比如引脚约束文件是否正确,是否将引脚配置为输入而非输出,或者三控制信号连接错误。这需要检查约束文件(如XDC或UCF)中的设置。 此外,综合或布局布线过程中的优化可能移除未使用的信号,导致其处于。需要确认信号是否被正确使用,避免被工具优化掉。 针对排查步骤,用户可能需要检查代码中的信号驱动,使用仿真工具验证预期行为,检查约束文件,测量实际引脚电平,以及确认三控制逻辑是否正确。 最后,总结常见原因,帮助用户系统性地排除问题。需要确保回答结构清晰,逐步引导用户排查可能的原因,并提供实际例子,如代码片段和测试方法,以增强实用性。同时保持语言简洁,避免技术术语过多,让用户容易理解。</think>FPGA信号一直处于(High-Z状态)可能由多个原因导致。以下是逐步排查和分析的框架: --- ### 一、的本质 是数字电路中三门(Tri-State Buffer)的特性,表示信号线与电路断开,此时: - 信号电平由外部电路决定(可能被上拉/下拉电固定) - FPGA内部逻辑无法控制该信号的电平 - 在仿真中可能显示为`Z`,实际硬件可能测得中间电压 --- ### 二、常见原因分析 #### 1. **代码驱动缺失** - **问题表现**:信号未被赋值或赋值条件未触发 - **排查点**: ```verilog // 例:组合逻辑缺少else分支导致锁存器生成 always @(*) begin if (enable) // 缺少 else 时,q 在 enable=0 时保持 q = data; end ``` - **解决方法**:检查所有条件分支,添加默认赋值(如`else q = 1&#39;b0;`) #### 2. **三控制信号错误** - **问题表现**:`inout`类型端口未正确控制 - **典型错误**: ```verilog inout io_signal; assign io_signal = (oe) ? data : 1&#39;bz; // 若oe信号始终为0,则输出 ``` - **排查点**:验证输出使能信号`oe`的时序和逻辑 #### 3. **硬件配置错误** - **问题表现**:引脚约束文件(如XDC)配置不当 - **示例**: ```tcl set_property PACKAGE_PIN "F12" [get_ports {signal_name}] set_property IOSTANDARD LVCMOS33 [get_ports {signal_name}] # 若配置为输入模式却试图输出信号 ``` - **解决方法**:检查约束文件中的`DRIVE_STRENGTH`和`IOSTANDARD` #### 4. **未初始化寄存器** - **问题表现**:寄存器未赋初值 - **代码示例**: ```verilog reg my_signal; // 未初始化时可能综合为 ``` - **解决方法**:添加复位逻辑或初始赋值 --- ### 三、调试方法 1. **仿真验证** - 使用ModelSim/Vivado Simulator观察信号波形 - 检查所有驱动源是否正常工作 2. **硬件测量** - 用示波器测量实际引脚电平 - 确认外部电路是否有上拉/下拉电 3. **代码检查** ```verilog // 强制测试驱动(临时添加) assign suspect_signal = 1&#39;b0; // 若仍为,说明被其他驱动覆盖 ``` 4. **查看综合报告** - 检查警告信息(如"signal is never assigned") - 确认逻辑优化是否移除了预期电路 --- ### 四、典型修复案例 **案例**:I2C总线SDA信号异常为 **原因**:主设备未正确释放总线控制权 **修复**: ```verilog // 原错误代码 assign sda = (i2c_master_mode) ? data_out : 1&#39;bz; // 增加从机状态检测 assign sda = (i2c_master_mode && bus_free) ? data_out : 1&#39;bz; ``` --- ### 五、总结 | 优先级 | 检查项 | 工具/方法 | |--------|--------------------|------------------------------| | 1 | 代码驱动逻辑 | 仿真波形分析 | | 2 | 三控制信号 | 逻辑分析仪测量 | | 3 | 引脚约束配置 | 查看XDC文件 | | 4 | 外部电路连接 | 万用表/示波器测量 | 建议从仿真开始逐步定位问题层(RTL代码 → 综合实现 → 物理硬件),可显著提排查效率。
