交换机链路聚合配置示例

配置手工负载分担模式链路聚合示例

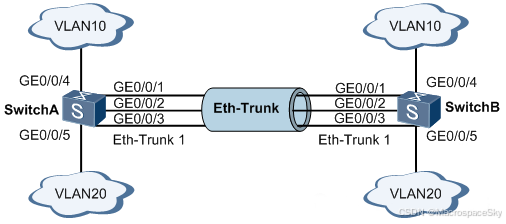

  如下图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。

需求：SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

配置思路

采用如下的思路配置负载分担链路聚合：
1、创建Eth-Trunk接口并加入成员接口，实现增加链路带宽。

     注：接口缺省都加入了VLAN1，因此加入Eth-Trunk前建议先将接口从VLAN1中退出或将接口Shutdown，避免出现广播风暴。
2、创建VLAN并将接口加入VLAN。

3、配置负载分担方式，实现流量在Eth-Trunk各成员接口间的负载分担，增加可靠性。

操作步骤 （SwitchB配置与SwitchA类似（SwitchB配置略））

1、 在SwitchA创建Eth-Trunk接口并加入成员接口。

<HUAWEI> system-view
[
