第五篇，STM32系统定时器和通用定时器编程

本文链接：https://blog.csdn.net/weixin_44651073/article/details/125582108

1.定时器概念

定时器本质上是一个计数器，从某个值开始计数，当计数值达到某个值时定时时间到。定时的时间由计数的范围（初始计数值）和计数的快慢（当前计数值）来决定。计数的快慢，需要系统提供一个时钟过来参考。所以定时器一定会从时钟系统那里获取一路时钟。

1M =1000kHZ=1000000HZ, 一秒内数1000000次，这频率实在是太快了，所以一般不会拿着原的时钟频率作为参考。一般会把原始时钟分频，决定计数的快慢。当前计数值会储存起来，一个计数周期结束后，会把另外一个寄存器储存的初始计数值取出来，再进行下一轮的计数。

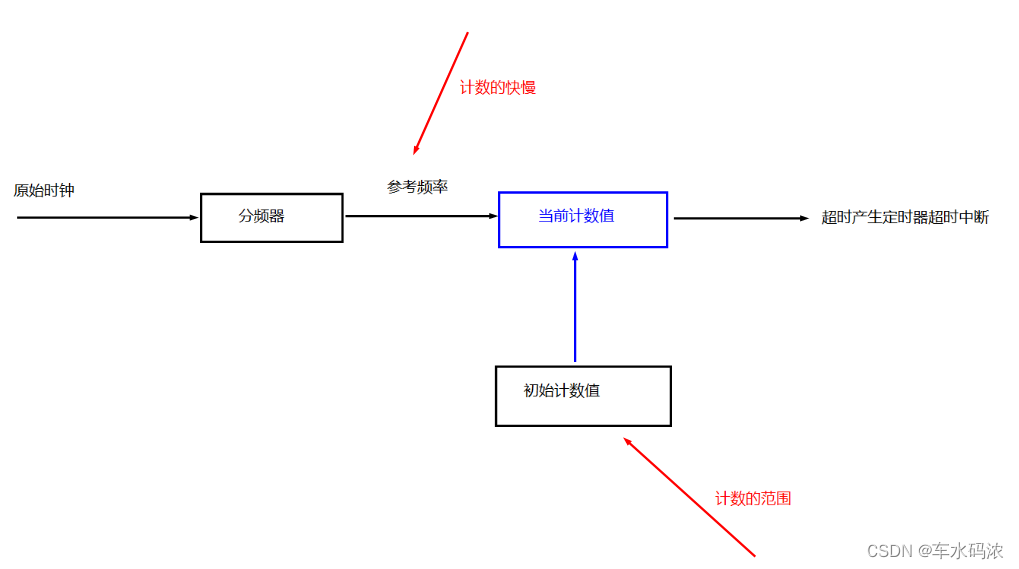

用定时器做延时或者心跳时钟，主要步骤包括启动，确定参考时钟频率，确定初始计数值，查询超时标志，如下图所示。参考频率决定周期的长端，从而决定了计数的快慢。

—————————————————————————————————

2.systick ------ 系统定时器

systick是一个简单定时器，属于ARM核，常用于精准延时，也可以用作系统心跳时钟。

（1）cortex-M4内核的系统定时器(参考权威指南9.5节)

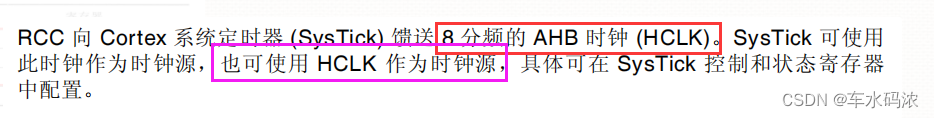

systick是一个向下计数，24位(存储计数值的长度，最大计数值0xffffff)，具有自动重装载功能（在一个定时时间结束后，自动写入一个初始计数值，不需要开发人员在重新初始化赋值）的简单定时器。时钟源由外部提供（ARM核没有时钟），可以选择RCC馈送的8分频的AHB时钟(168MHz，分频后是21MH在)或者HCLK时钟(168MHz)。

————————————————————————————————

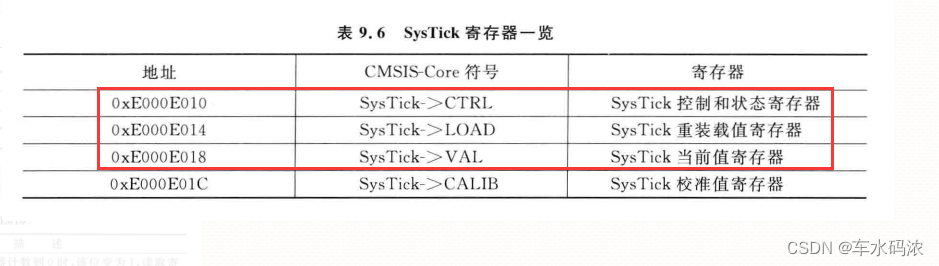

Systick寄存器组织结构如下，通常需要配置的寄存器为控制和状态寄存器（CTRL），重装载值寄存器（LOAD），当前值寄存器（VAL）这三个。

控制和状态寄存器（CTRL），地址 : 0xE0000E010

重装载值寄存器（LOAD），地址 : 0xE0000E014

当前值寄存器（VAL），地址 : 0xE0000E018

这个是ARM公司出的，直接表示地址，不用加偏移量。

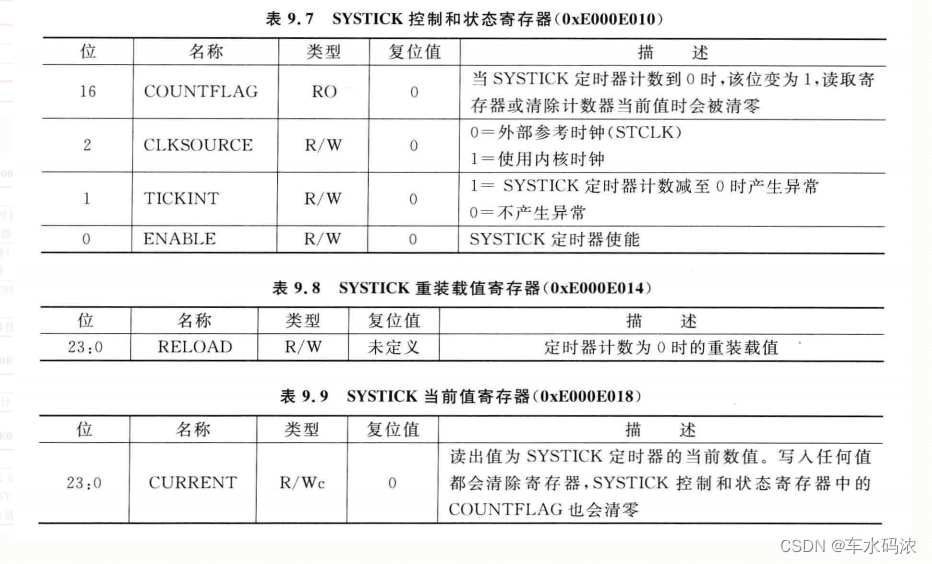

虽然控制和状态寄存器（CTRL）是32位的，但是只使用了4位，第16位是一个状态位，当不产生中断只做延时的时候，我们要去读取这一位，看看是否为1，就知道计时时间到没到（读取一次，自动归0）

———————————————————————————————————————————

3.使用systick实现精准延时要做什么

第一步，选择参考时钟（21MHzAHB时钟或者HLCK时钟）；

第二步，设置初始计数值来决定定时器周期(延时时间)；

第三步，使能定时器；

第四步，查询超时的标志等待延时时间到。

———————————————————————————————————————————

4.Sydtick定时器代码实现

参考频率为21MHz已经确定，现在改周期只能改初始计数值。

计算初始值，放入初始值寄存器里面，21MHz,数多少次是一毫秒？

数一次，1/21us ——>1um=21, 1ms=21000

数21000是一毫秒

毫秒延时 1ms = 21000 n<798 ------ (2^24)/21000

void delay_init(void)

{

  //SYSTICK控制和状态寄存器第二位置0，选择21MAHB时钟作为时钟源

     SysTick->CTRL &= ~(0x01<<2);
    // (0x01<<2)有宏定义SysTick_CTRL_CLKSOURCE_Msk
    //SysTick->CTRL &= ~SysTick_CTRL_CLKSOURCE_Msk;

         //&&&&&&&&&&&&&&&&&&库函数写法&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

        // SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);

}

//选择21MHz, 1um=21, 1ms=21000

//毫秒延时 1ms = 21000  n<798 ------ (2^24)/21000



void delay_ms(unsigned int nms)

{
         //计算初始值放入初始值寄存器，从初始值开始计算
         SysTick->LOAD = 21000*nms-1;
         SysTick->VAL = 0;//当前计数值为0

         //启动systick开始计时
         SysTick->CTRL |= SysTick_CTRL_ENABLE_Msk;//使能

         //等待计数值为0,控制寄存器的16位变1
         while(!(SysTick->CTRL&SysTick_CTRL_COUNTFLAG_Msk));

         //关闭systick
         SysTick->CTRL &= ~SysTick_CTRL_ENABLE_Msk;

}

——————————————————————————————————————————————————————————————————————————————————————5.通用定时器

（1）介绍

定时器的基本功能是定时，通用定时器属于外设，通常和其他硬件配合使用，比如周期性采集传感器数据，周期性ADC转换，周期性上报数据，将通用定时器和GPIO结合产生更多的功能(PWM，脉冲检测.....)。

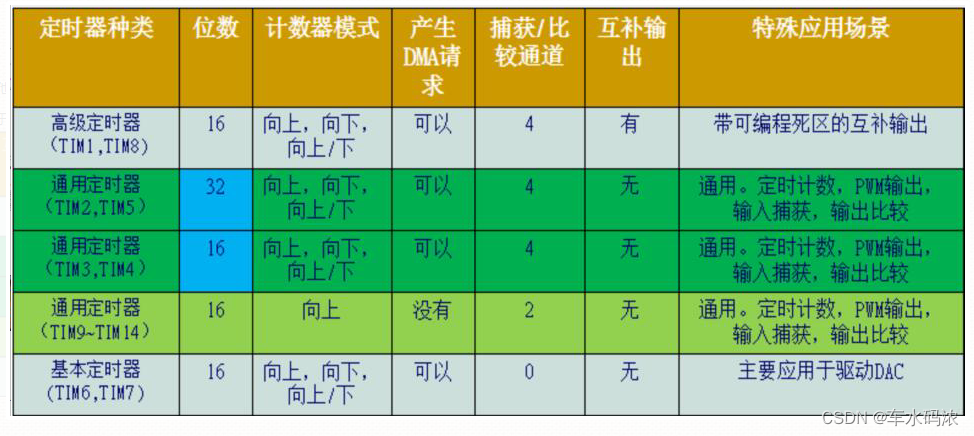

stm32f407有14个外设定时器，TIM2~TIM5 TIM9~TIM14属于通用定时器，TIM1和TIM8属于高级定时器，TIM6和TIM7属于基本定时器。

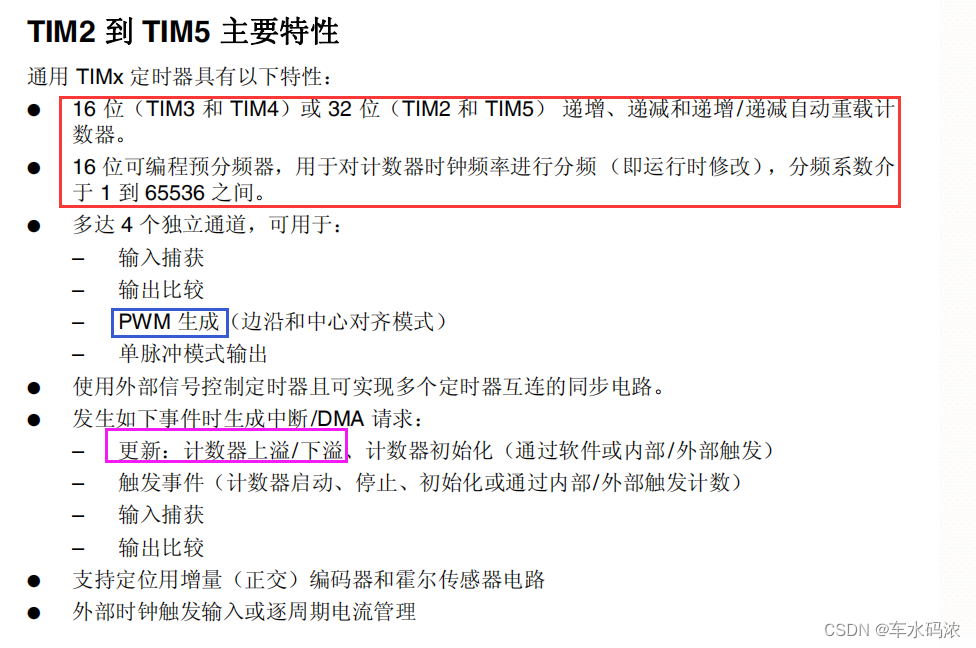

以TIM2~TIM5为例，了解通用定时器的使用

三种计数模式：

向上计数(递增) 0 ~ 初始计数值

向下计数(递减) 初始计数值 ~ 0

双向计数(递增/递减) 初始计数值 ~ 0 ~ 初始计数值

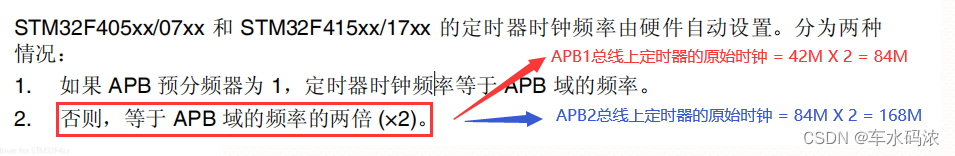

通用定时器的原始时钟频率取决于所在总线和总线的分频系数

———————————————————————————————————————————

6.定时器(TIM2)的库函数编程实现

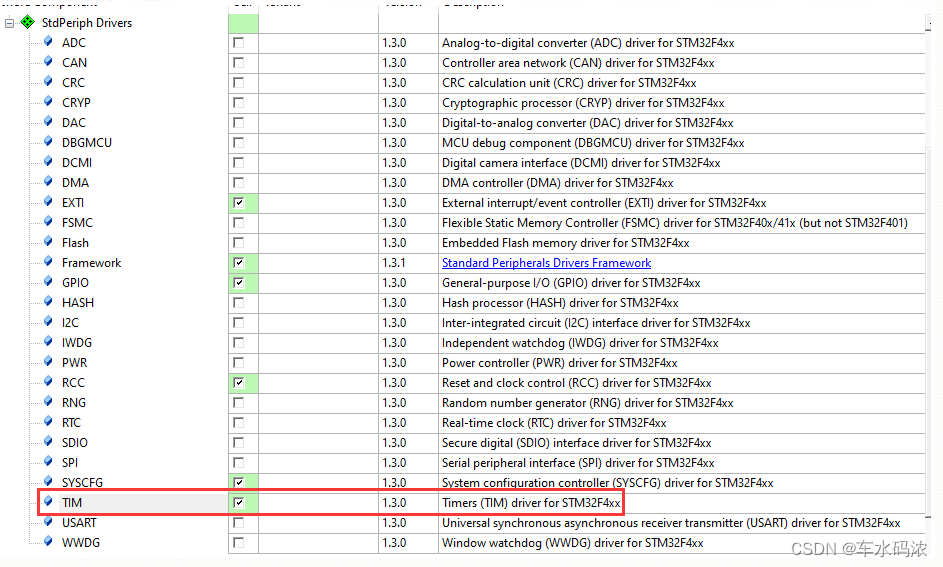

在工程中加入定时器的库函数源码

=======================================================

（1）开启定时器2的时钟

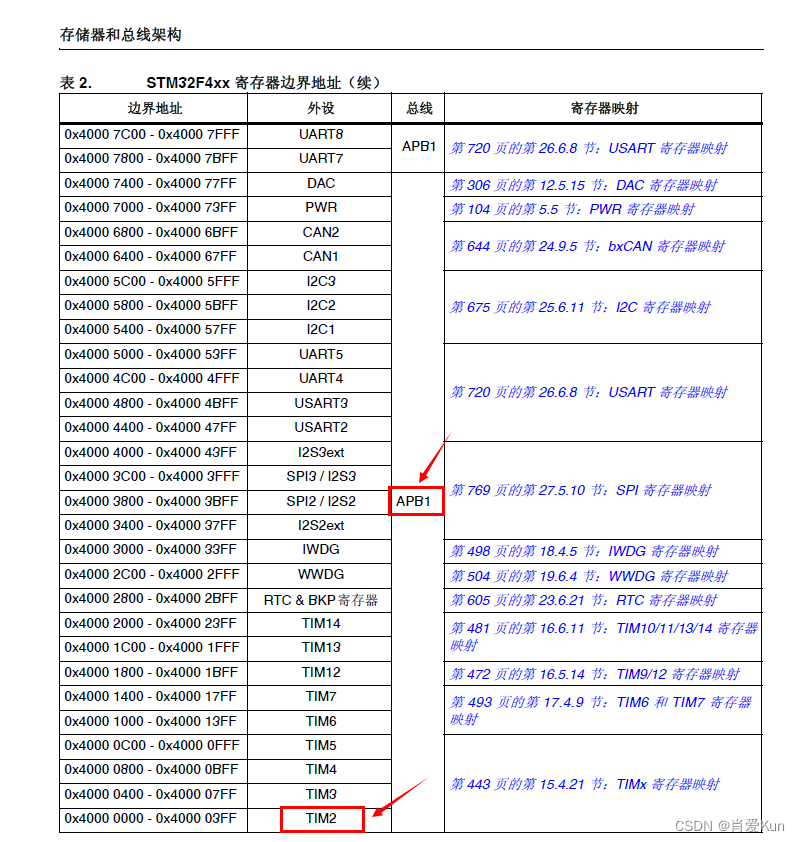

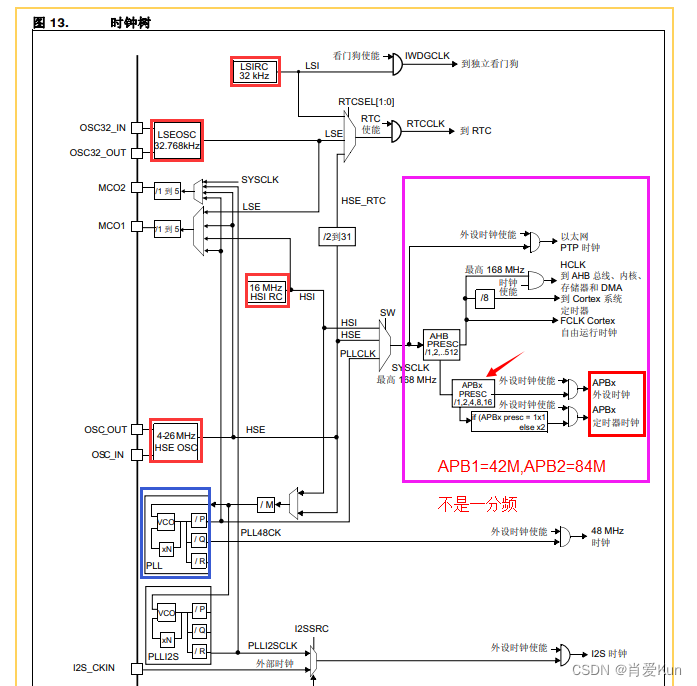

从下图可知，总线时钟是APB1=42M

//使能TIME2时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

（2）初始化定时器

void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct); 参数：     TIMx - 哪个定时器
          TIM_TimeBaseInitStruct - 初始化结构
          typedef struct {
                  uint16_t TIM_Prescaler;       /*!< 预分频系数 0x0000 and 0xFFFF */
                  uint16_t TIM_CounterMode;     /*!< 计数模式 @ref TIM_Counter_Mode */
                  uint32_t TIM_Period;          /*!< 初始计数值 0x0000 and 0xFFFF.  */
                  uint16_t TIM_ClockDivision;     /*!< 时钟因子 @ref
                                                               TIM_Clock_Division_CKD */
                  uint8_t TIM_RepetitionCounter;  /*!< 高级定时器功能，忽略 */
           } TIM_TimeBaseInitTypeDef;

（3）初始化NVIC

超时后触发中断

NVIC_Init(...);

（4）开启定时器中断使能

void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);
参数：
 TIMx - 哪个定时器
 TIM_IT - 哪个中断 TIM_IT_Update
 NewState - 使能/禁止 ENABLE

（5）实现定时器中断处理函数

void TIM2_IRQHandler(void)
{
    if(TIM_GetITStatus(TIM2, TIM_IT_Update)==SET)
    {         //......                  //清除中断标志
             TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
    }
}

（6）启动定时器

TIM_Cmd(TIM2,ENABLE);

==================================================

代码实现

timer.h

#ifndef _TIME_H_
#define _TIME_H_
void time2_init(void);

#endif

timer.c

#include <stm32f4xx.h>
#include <timer.h>

void timer2_init(void）
{

    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
    NVIC_InitTypeDef NVIC_InitStruct;

    //1.开启timer2时钟
   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIME2,ENABLE);

   //2.初始化TIME2 84M
   //8400分频=10khz
    TIM_TimeBaseInitStruct.TIM_Prescaler = 8400 - 1;   /*!< 预分频系数 0x0000 and 0xFFFF */
    TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Down;  /计数模式/
    TIM_TimeBaseInitStruct.TIM_Period = 1000;     /*!< 初始计数值 0x0000 and 0xFFFF.  */
    TIM_TimeBaseInitStruct.TIM_ClockDivision = TIME_CKD_DIV1;     /*!< 时钟因子 /
    //TIM_TimeBaseInitStruct.TIM_RepetitionCounter;  /*!< 高级定时器功能，忽略 */
    TIM_TimeBaseInit(TIME2,&TIM_TimeBaseInitStruct);

    //3.初始化NVIC
    NVIC_InitStruct.NVIC_IRQChannal = TIME2_IRQn ;//TIME2通道
    NVIC_InitStruct.NVIC_IRQChannalPreemptionPriority = 0x2;//抢占优先级
    NVIC_InitStruct.NVIC_IRQChannalSPriority = 0x1;
    NVIC_InitStruct.NVIC_IRQChannalCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    //4.开启定时器2的超时中断
    TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);

    //5.启动定时器2
    TIM_Cmd(TIM2,ENABLE);
}


void TIM2_IRQHandler(void)
{
    if(TIM_GetITStatus(TIM2, TIM_IT_Update)==SET)
    {
          D1 = ~D;

         //......                  //清除中断标志
         TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
    }
}
