最近在做一个项目,需要对数据进行显示。这里我采用LabVIEW作为上位机开发工具,构建人机交互界面。显示的过程中,需要查看波形的细节部分,所以我从三个方面去考虑波形图的操作:

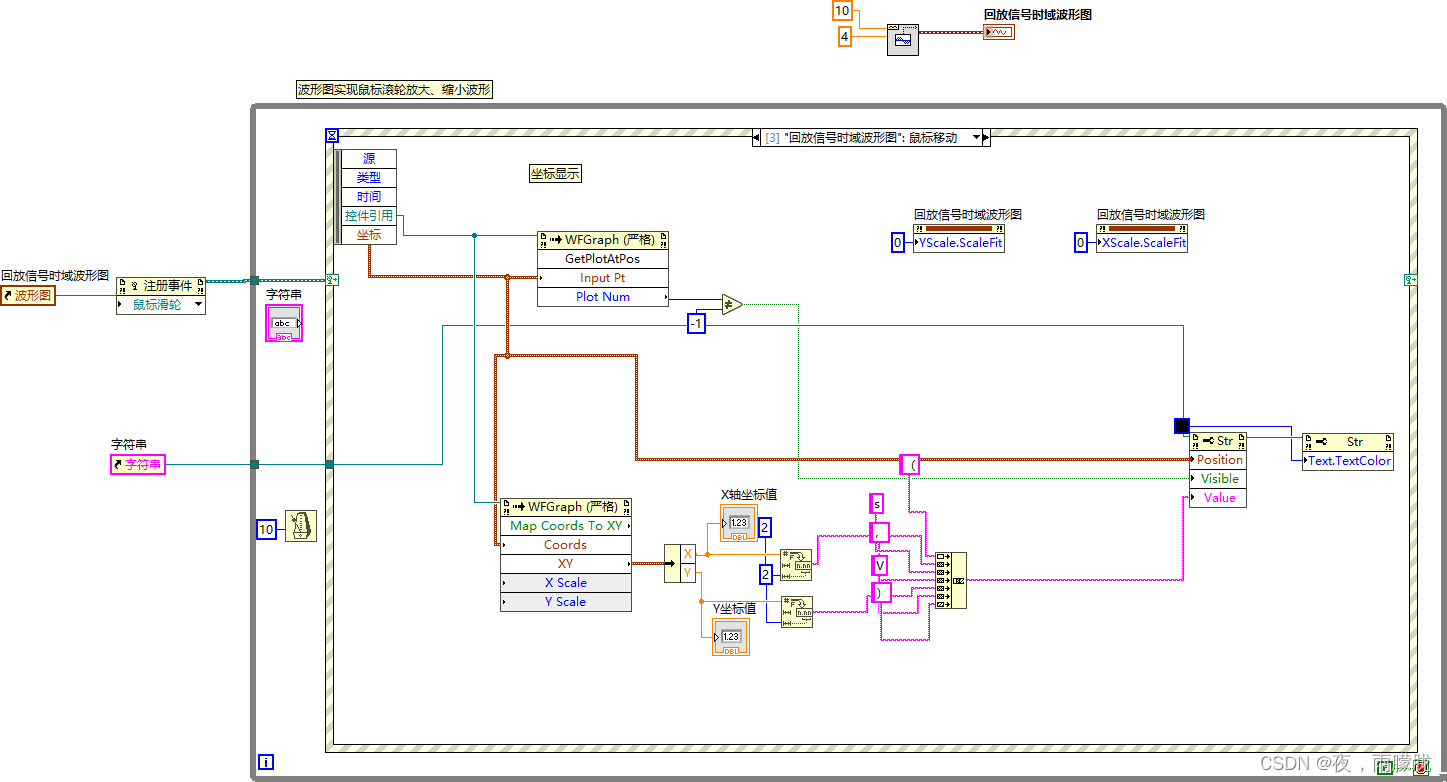

一、当鼠标在波形图上时,需要显示当前位置的数值,

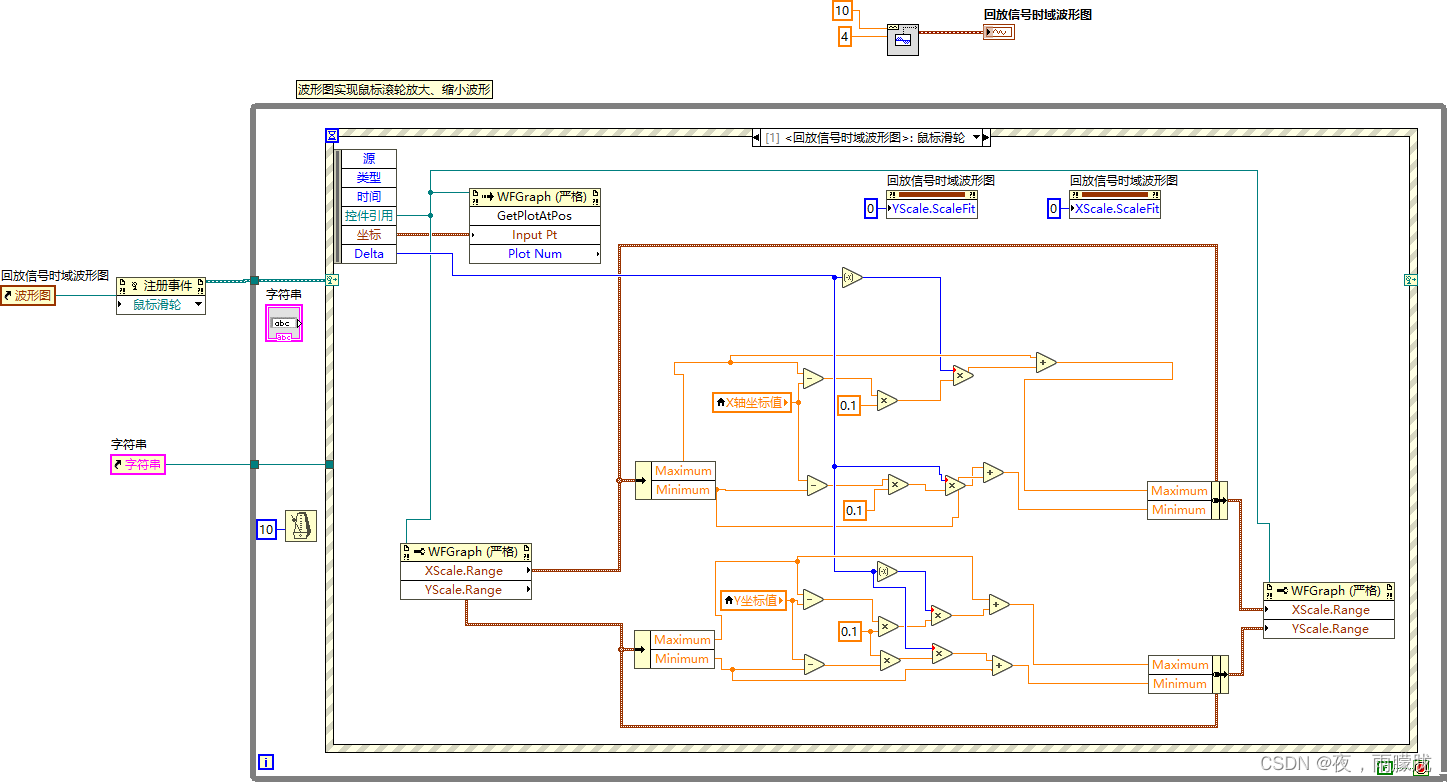

二、滚动鼠标滑轮,需要实现对显示曲线的局部放大和缩小

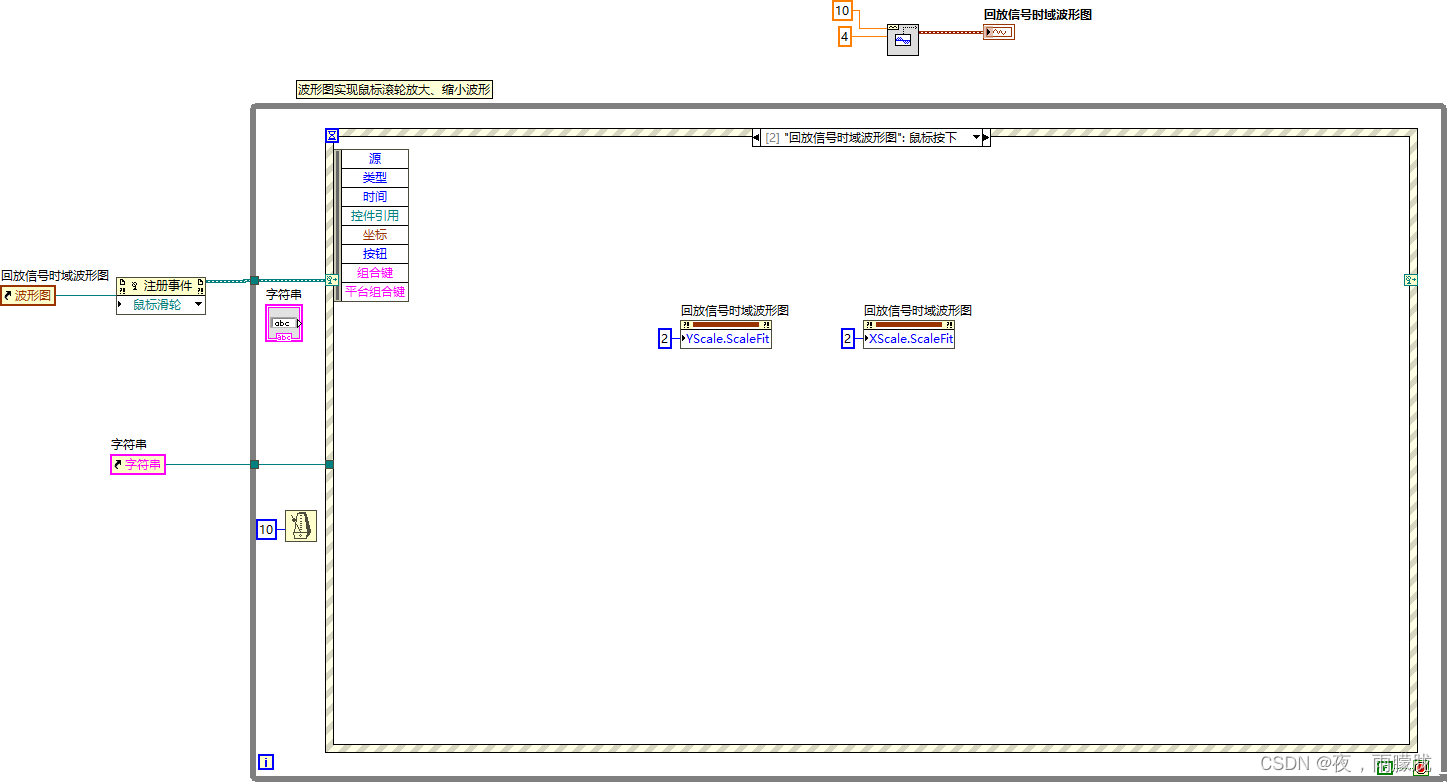

三、鼠标点击波形图时,波形图自适应显示波形
其中第一点参考的是:
https://blog.csdn.net/qq_41839588/article/details/130103562
第二点参考的是:
https://blog.csdn.net/qq_41839588/article/details/130104282
其中第二点原链接只能对整个波形图进行放大或者缩小,我做了一点小小的改变,可以实现局部放大或者缩小。
第三个点是在labview贴吧交流群里面问的,这里对“思念式~爱恋”的指点表示感谢。
下面是我的分享链接:
链接:https://pan.baidu.com/s/1fLj7fsX_7-YzA2nLuU5tSQ?pwd=8lao
提取码:8lao
–来自百度网盘超级会员V6的分享
