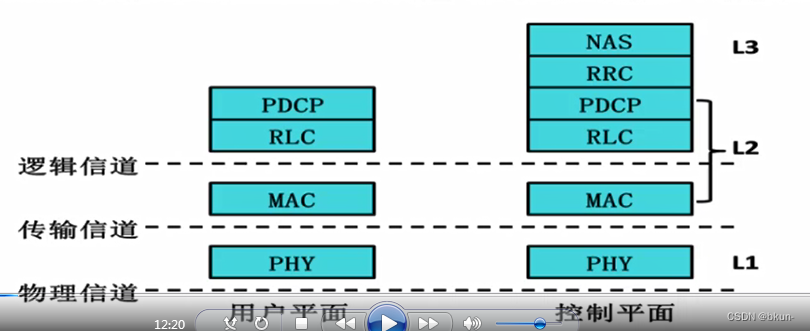

主要包含三个部分:物理层面、数据链路层面和业务层面。
L1 物理层的可靠传输 光纤
L2 数据链路层 复用解复用
L3 业务层面
L3
NAS协议
(no-access stratum 非接入层)Ue与MME之间进行消息传输的协议 区别于as(接入层)
不需要enb进行处理 enb直接转发给mme 透明传输 enb就是一个快递员。
RRC ENB内部
司令部
下层-上层 加密 pdcp层
给上层提供 idle 传输控制信息
状态 连接
空闲

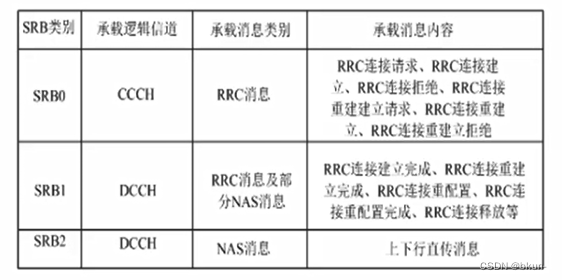

NAS与RRC的信令流程
Srb0 rrc连接请求 建立 拒绝 重建 最开始建立连接时
Srb1 rrc和nas 建立完成 重配置 连接释放
Srb2 nas 上下行直传消息 nas直传
传输方式 TM透传、AM确定传输

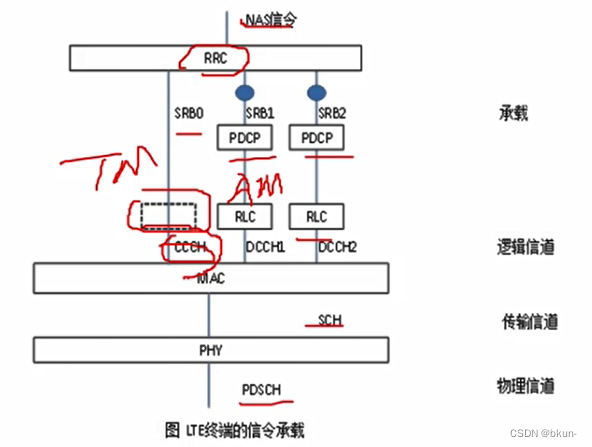

具体流程
1)终端 待机到连接,随机接入 ccch建立srb0,收发rrc信令,srb0收到rrc connected setup,enb向终端指定srb1的资源,建立srb1资源,我就可以收发rrc信令和部分nas信令(srb1建立成功后 srb0就被释放)。
2)srb1之上 收到rrb的重配消息(reconfigure消息)需要建立srb2 分流srb1的信令负荷
多数都会同时使用srb1和srb2
L2

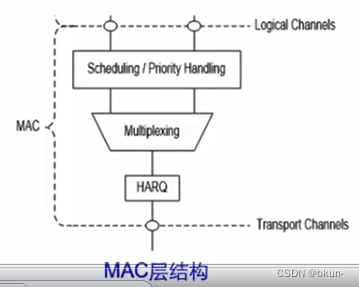

MAC
功能
上层 无线资源的分配
逻辑信道和传输信道 映射
服用 解复用
测量报告
Harq纠错
上行 手机 - 基站 发送 终端mac层复用自己的上行链路数据流 决定发送上行链路调度请求或发送上行的链路数据
下行 基站 - 手机 考虑小区内所有用户的数据流 优先级处理过程
RLC
对上层pdu的传输模式
AM确定
支持um之外 检测到丢包后对等的实体重传
Tcp 文件传输
UM不确定
数据包丢失检测 提供分组数据包的排序重组(收到的不按顺序 你进行重新排序)
高层数据的顺序传输 可对数据进行排序但不重传 Voip 没收到就没收到
TM透传
不改变
功能
数据分段 重组 arq 对高层数据的传送 enb和ue之间的流量控制 数据重复性检测 底层协议的检测恢复
无线承载 为pdcp提供服务 每个终端每个无线承载配置一个rlc的实体 交互给对端的rlc实体
PDU
协议数据单元
数据pdu 传输上层的pdu数据
控制pdu AM的RLC实体执行ARQ
PDCP
头压缩 解压缩 POHC
一个无线终端有一个pdcp实体进行压缩和解压缩
一个无线承载对应一个pdcp的实体 control
Use 对于承载的数据决定具体关联控制面还是用户面
解密解压缩 数据信令加密 信令完整性的保护
L1
物理层
不分用户面和控制面编译
调制解调 多天线映射 电信物理层的功能 传输信道 为mac层提供服务
波束赋形 射频处理 mimo天线 空间分集
