实现将Image2LCD生成的bin文件用python以点阵图的形式画出来

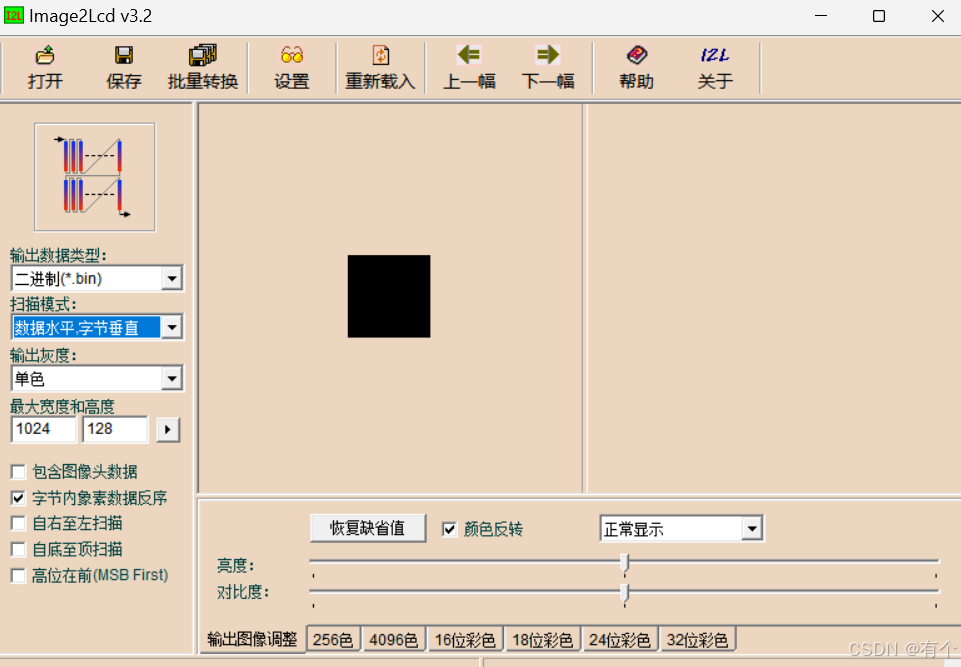

Image2LCD的设置参数如下

实现的python代码如下

import numpy as np
from PIL import Image
import matplotlib.pyplot as plt

# 假设bin文件是8位单通道的灰度图像数据
def bin_to_image(bin_file_path, width, height):
    # 读取bin文件
    data = np.fromfile(bin_file_path, dtype=np.uint8)

    list1 = []

    for k in range(height):
    	# 新建一个临时数组，大小为width*8
        array_1d_1024 = [0] * (width*8)

        for i in range((width*k),(width*(k+1))):
            binary_string = bin(data[i])[2:]

            # 确保二进制字符串有8位，不够则在前面填充零
            binary_string_8bit = binary_string.zfill(8)

            # 创建一个新数组，用于存储bit位（整数形式）
            bit_array = [int(char) for char in binary_string_8bit]
            for j in range(8):
                array_1d_1024[(width*j)+(i%width)] = bit_array[7-j]
        list1.extend(array_1d_1024)

    # 创建一个一维NumPy数组
    one_d_array = np.array(list1)

    # 将一维数组转换为2行3列的二维数组
    two_d_array = one_d_array.reshape((height*8, width))

    # for row in two_d_array:
    #     for element in row:
    #         print(element, end=' ')  # 使用end=' '来在同一行中打印元素
    #     print()  # 打印完一行后换行

    # 使用 Matplotlib 显示图像
    plt.imshow(two_d_array, cmap='gray')
    plt.axis('off')  # 关闭坐标轴

    # 保存图像
    plt.savefig('output_test.png', bbox_inches='tight', pad_inches=0)

    # 显示图像（可选，因为上面的 savefig 已经保存了图像）
    plt.show()

    return 0


# 使用示例
bin_file_path = 'xxx.bin'
width = 100  # 图像的宽度
height = 10  # 图像的高度

image = bin_to_image(bin_file_path, width, height)

注意： height为实际图片的高度除以8
