FPGA之旅设计99例之第九例-----驱动0.96寸OLED屏

一. 简介

这是FPGA之旅设计的第九例啦!!!本例将介绍如何使用FPGA驱动OLED屏幕,并在接下来的几例中,配合其它模块,进行一些有趣的综合实验。由于使用的OLED屏是IIC接口的,对IIC接口不是很清楚的,可以参考第五例的设计,同时使用第五例写好的IIC模块,驱动OLED屏。Let’s do it!

二. 0.96寸OLED屏介绍

这里就只介绍最常用的0.96寸屏,其它的一样。OLED共支持8080并口、SPI和IIC三种接口,同样也只介绍IIC接口的用法。0.96寸OLED屏幕的分辨率为128×64,内部有一块GRAM用来存储显示的数据。

(一).OLED的存储区域

这块存储区域分为8个page,每个page下面共有128bit,如下图所示

在这里插入图片描述

这就难免会有些疑问了,128×8,不应该是128×64嘛? 8个page,为什么是64行呢?数据写入的呢?

每一个page包括8行,所以说8个page共有64行。IIC每次发送数据的时候,是发送一个byte的,也就是8bit,这8bit数据会存储到某一列的八行中,例如图中SEG0区域,是第一列的头八行。这样GRAM的存储区域就弄懂了。

(二).OLED的数据存储模式

当我们向OLED的GRAM发送显示数据的过程中,OLED内部共有三种处理模式。

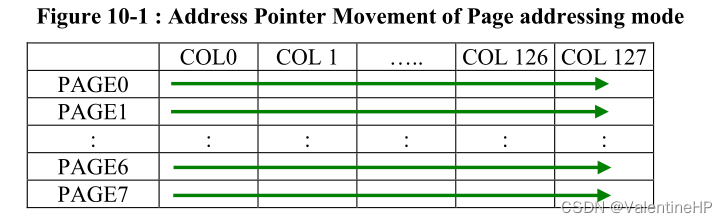

模式一: 当我们指定了一个page和某一列的时候,每写一个数据,列会自动加一,当写到page的最后一列的时候,列数,会自动跳转到第零列,需要手动的切换page。

在这里插入图片描述

模式二:与模式一不同的时候,当写达到page的最后一列的时候,列数跳转到第零列的同时,page数也会加一。

在这里插入图片描述

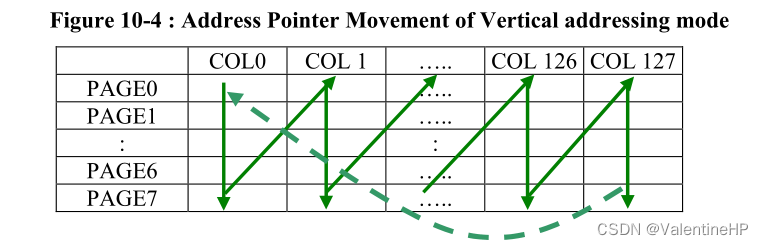

模式三: 与前两个模式不同,模式三,是一列一列的写,每写完一个数据,page数加一,当加到最后一个page的时候,列数加一,page跳转到第一个page。

在这里插入图片描述

在实际的使用中,具体使用那一种模式,可以根据自己的子模软件或者项目来,怎么方便怎么来!

了解了上面两个部分后,基本就可以编写驱动程序啦,不要问为什么,(#.#),初始化OLED就是配置一些列命令的过程,而这些寄存器和配置的值一般都是copy现成的。然后了解一下关键的一两个命令就可以啦。想要深入的了解OLED的功能的话,可以阅读对应的芯片手册哦!在后面的例程中也会介绍部分功能强大的命令。

三. OLED关键命令介绍

  • 0xAE/0xAF: 对应着开启OLED显示和关闭OLED显示
  • 0x20-0x22: 对应着上面的三种OLED数据存储模式,默认为0x22,模式一
  • 0x00-0x0F: 设置列地址的低四位,默认为0x00,
  • 0x10-0x1F: 设置列地址的高四位,默认为0x10,
  • 0xB0-0xB7: 设置page,第四位表示page。

暂时差不多只需要了解上面的这些寄存器。

四. IIC驱动OLED数据格式

驱动OLED分为写数据和写命令(读暂时不考虑)。写命令就是配置的过程,写数据就是写入GRAM中进行显示的过程。

IIC数据格式 :OLED地址 + 命令 / 数据 + 值。

OLED地址,就是IIC协议中的从机地址,我这里是0x78。

命令/数据中,0x00表示接下来的值代表命令,0x40表示接下的值表示数据,存入GRMA。

,具体的命令或者数据

也就是说每一次IIC需要传输24bit,3个字节的数据,和第五例的IIC模块完美对应,那事情就好办啦!

五. OLED初始化

直接copy某例程提供的配置参数,共需要配置26个命令,第一个是上面介绍的0xAE命令,关闭OLED显示。最后一个也是介绍的0xAF命令,开启OLED显示,没有配置模式,直接使用的默认的模式一,配置完成后,可以看到OLED屏被点亮,内容是杂乱的。

always@(*)
begin
	case(Init_index)
        'd0:		Init_data_reg <= {8'h78,8'h00,8'hAE};  //OLED地址 + 命令  +  值。**
		'd1:		Init_data_reg <= {8'h78,8'h00,8'h00};
		'd2:		Init_data_reg <= {8'h78,8'h00,8'h10};
		'd3:		Init_data_reg <= {8'h78,8'h00,8'h40};
		'd4:		Init_data_reg <= {8'h78,8'h00,8'hB0};
		'd5:		Init_data_reg <= {8'h78,8'h00,8'h81};
		'd6:		Init_data_reg <= {8'h78,8'h00,8'hFF};
		'd7:		Init_data_reg <= {8'h78,8'h00,8'hA1};
		'd8:		Init_data_reg <= {8'h78,8'h00,8'hA6};
		'd9:		Init_data_reg <= {8'h78,8'h00,8'hA8};
		'd10:		Init_data_reg <= {8'h78,8'h00,8'h3F};
		'd11:		Init_data_reg <= {8'h78,8'h00,8'hC8};
		'd12:		Init_data_reg <= {8'h78,8'h00,8'hD3};
		'd13:		Init_data_reg <= {8'h78,8'h00,8'h00};
		'd14:		Init_data_reg <= {8'h78,8'h00,8'hD5};
		'd15:		Init_data_reg <= {8'h78,8'h00,8'h80};
		'd16:		Init_data_reg <= {8'h78,8'h00,8'hD8};
		'd17:		Init_data_reg <= {8'h78,8'h00,8'h05};
		'd18:		Init_data_reg <= {8'h78,8'h00,8'hD9};
		'd19:		Init_data_reg <= {8'h78,8'h00,8'hF1};
		'd20:		Init_data_reg <= {8'h78,8'h00,8'hDA};
		'd21:		Init_data_reg <= {8'h78,8'h00,8'h12};
		'd22:		Init_data_reg <= {8'h78,8'h00,8'hDB};
		'd23:		Init_data_reg <= {8'h78,8'h00,8'h30};
		'd24:		Init_data_reg <= {8'h78,8'h00,8'h8D};
		'd25:		Init_data_reg <= {8'h78,8'h00,8'h14};
		'd26:		Init_data_reg <= {8'h78,8'h00,8'hAF};
		default:
			Init_data_reg <= {8'h78,8'h00,8'hAE};
		endcase
end

六. 向GRAM中写入数据

初始化后,就可以显示内容啦,仅仅只需要配置page和起始列三个命令,然后写入数据即可,配置页和列地址,只有在模式一有效,也就是上电默认的模式

这样就可以显示数据啦,亲测可用哦!

'd0:show_data_reg <= {8'h78,8'h00,8'hb0 + show_pag};        //配置页
'd1:show_data_reg <= {8'h78,8'h00,8'h00 +start_x[3:0]};     //配置列的低四位
'd2:show_data_reg <= {8'h78,8'h00,8'h10 + start_x[6:4]};    //配置列的高四位,128列只需要配置高三位即可。
'd3:show_data_reg <= {8'h78,8'h40, data};  					//向配置的地址中,写入显示的数据

其实驱动OLED也没有那么复杂嘛。

七. 上板验证

先来编写个简单的模块,用来初始化OLED。下载程序后,我的OLED是亮起来了,你的呢!

//OLED顶层模块
module OLED_Top(

	input			sys_clk,
	input			rst_n,

	//OLED IIC
	output		OLED_SCL,
	inout			OLED_SDA
);
localparam	OLED_INIT = 'd0;			//初始化
localparam	OLED_IDLE = 'd1;			//空闲
reg[4:0]	state , next_state;
wire			init_finish;
wire[23:0]  Init_data;
wire 			init_req;
wire			IICWriteDone;
assign init_req = (state == OLED_INIT) ? 1'b1 : 1'b0;
always@(posedge sys_clk or negedge rst_n)
begin
	if(rst_n == 1'b0)
		state <= OLED_INIT;
	else
		state <= next_state;
end
always@(*)
begin
	case(state)
	OLED_INIT:
		if(init_finish == 1'b1)
			next_state <= OLED_IDLE;
		else
			next_state <= OLED_INIT;
	OLED_IDLE:
		next_state <= OLED_IDLE;
	default: next_state <= OLED_INIT;
	endcase
end
OLED_Init OLED_Init(

	.sys_clk				(sys_clk),
	.rst_n				(rst_n),

	.init_req			(init_req),				//初始化请求
	.write_done			(IICWriteDone),			//一组初始化数据完成信号

	.init_finish		(init_finish),			//初始化完成输出

	.Init_data			(Init_data)//初始化的数据
);
IIC_Driver IIC_DriverHP_OLED(
   .sys_clk				(sys_clk),           /*系统时钟*/
   .rst_n				(rst_n),             /*系统复位*/

    .IICSCL				(OLED_SCL),            /*IIC 时钟输出*/
    .IICSDA				(OLED_SDA),             /*IIC 数据线*/


    .IICSlave			({Init_data[15:8],Init_data[23:16]}),           /*从机 8bit的寄存器地址 + 8bit的从机地址*/

    .IICWriteReq		(init_req),       /*IIC写寄存器请求*/
    .IICWriteDone		(IICWriteDone),      /*IIC写寄存器完成*/
    .IICWriteData		(Init_data[7:0]),       /*IIC发送数据  8bit的数据*/

    .IICReadReq			(1'b0),        /*IIC读寄存器请求*/
    .IICReadDone			(),       /*IIC读寄存器完成*/
    .IICReadData    		()    /*IIC读取数据*/
);
endmodule

FPGA驱动OLED就结束啦!

gzh回复 FPGA之旅设计99例之第九例 获取工程文件
