Web Service提供者

Web Service

1、 创建Web Service：SE80

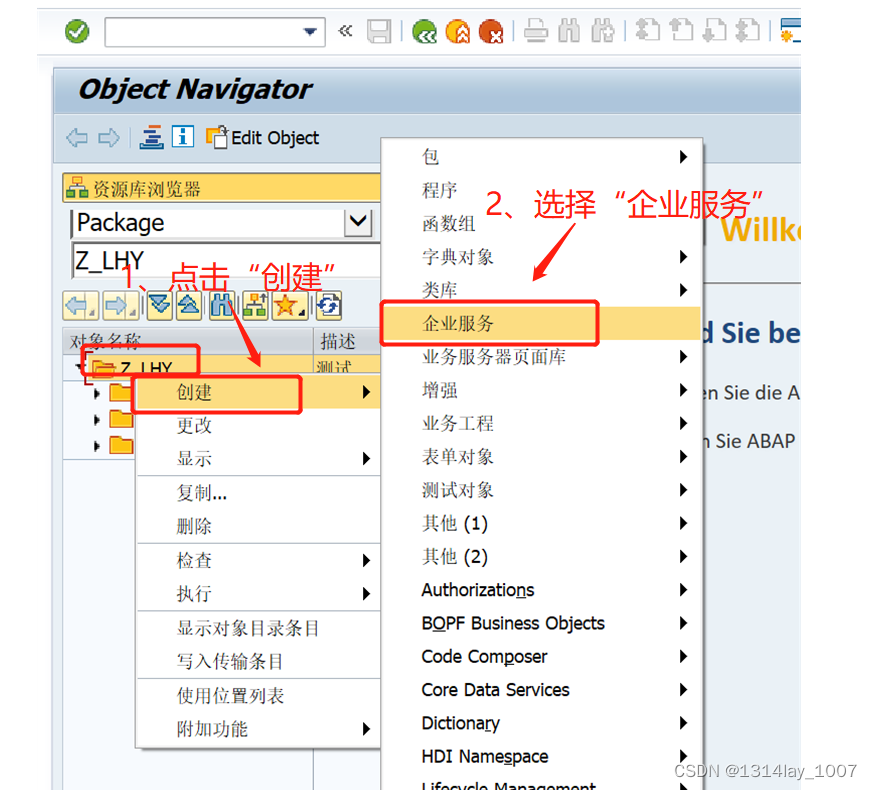

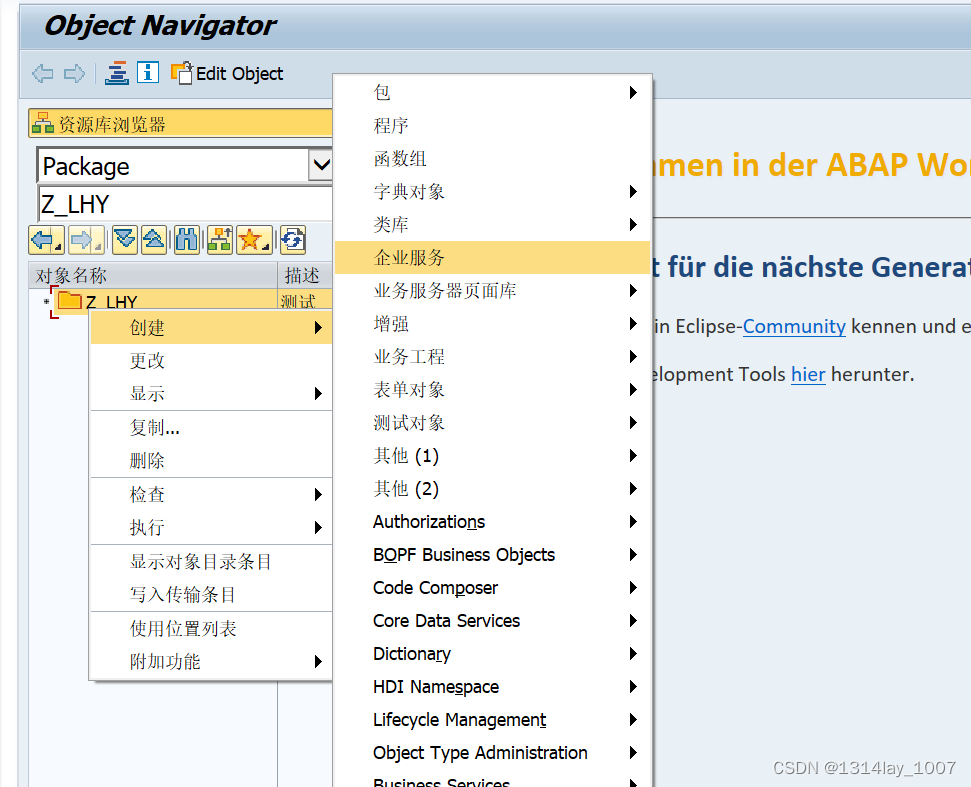

在包上，右击，点击“创建”—“企业服务”：

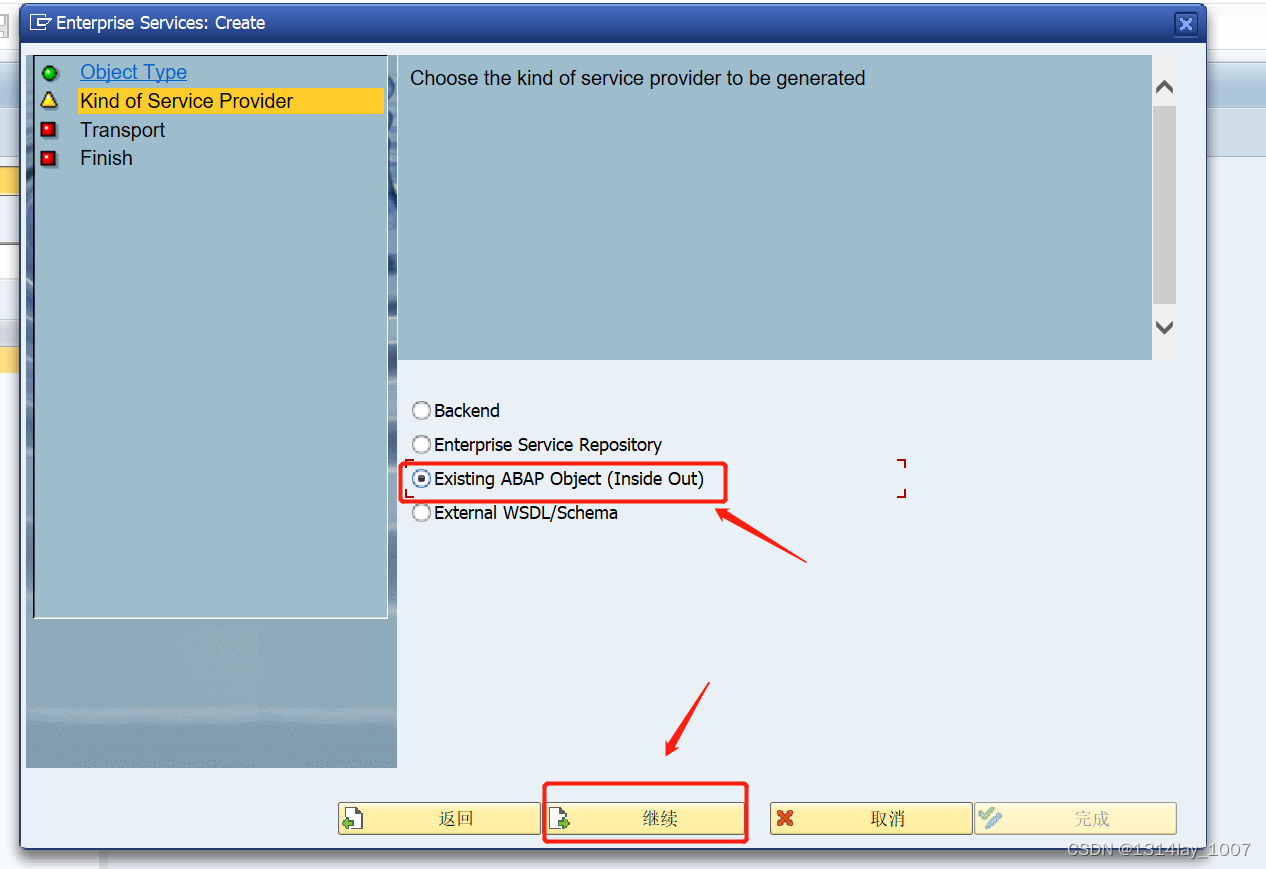

选择Service Provider，点击继续：

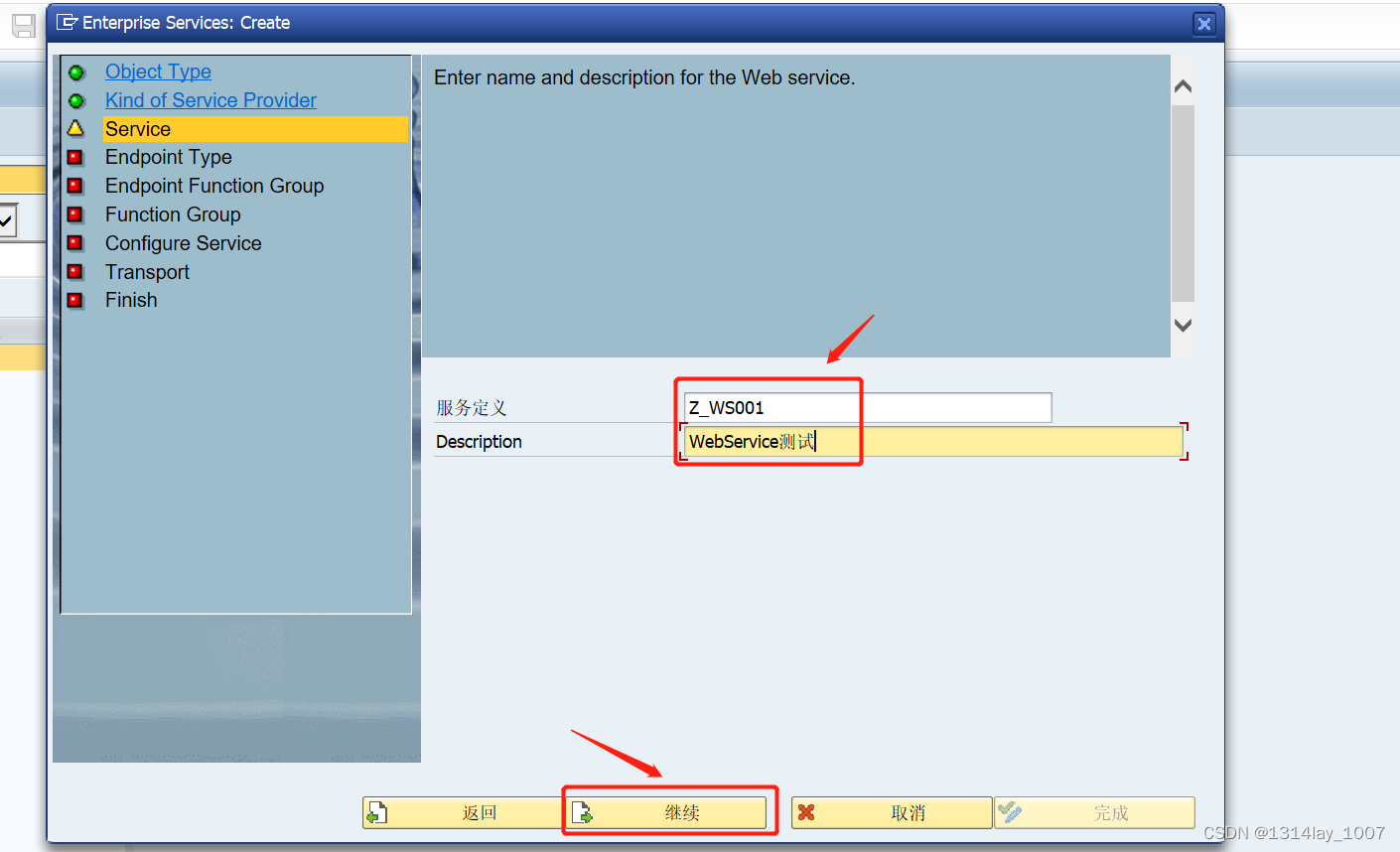

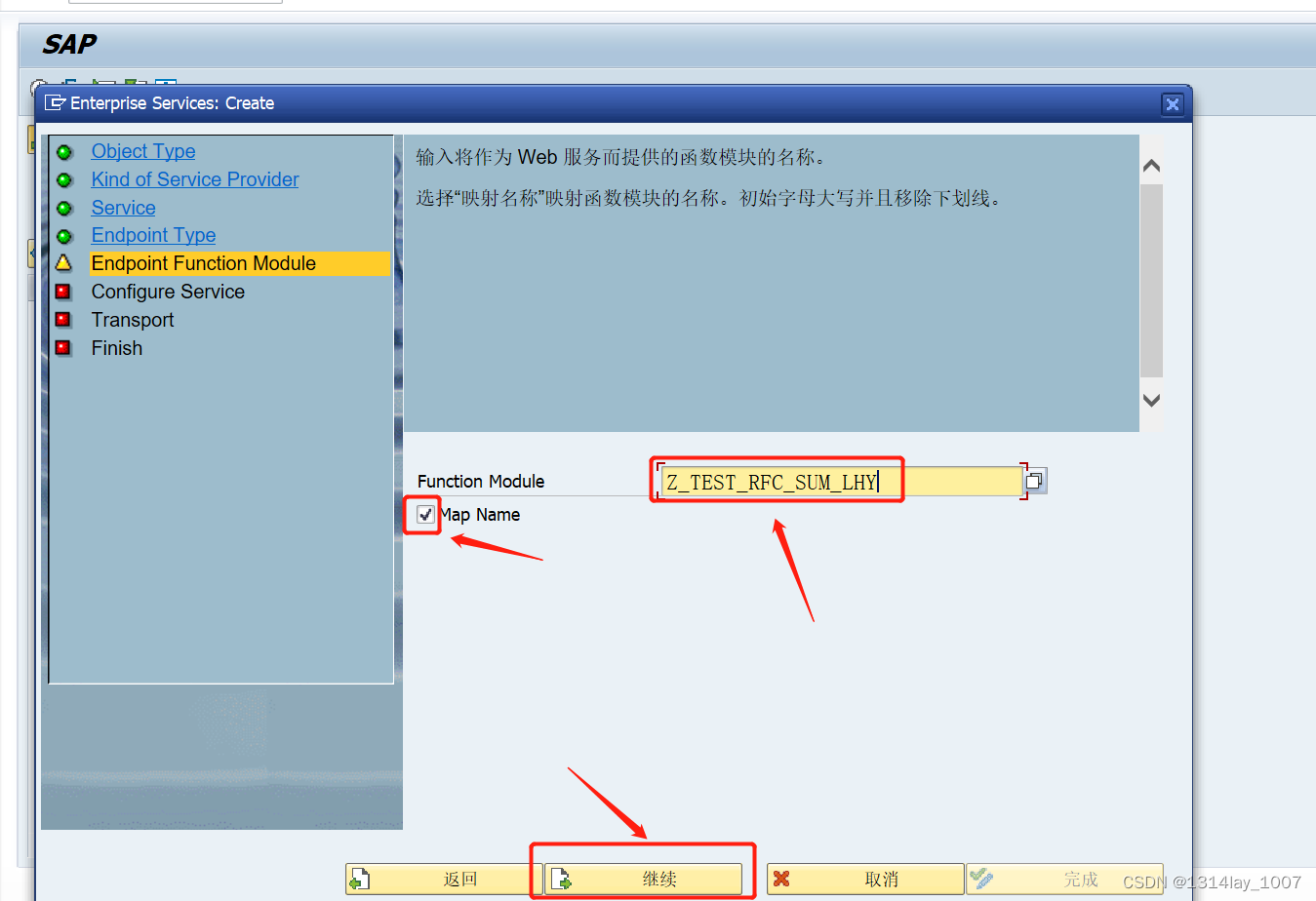

填写模块的名称：

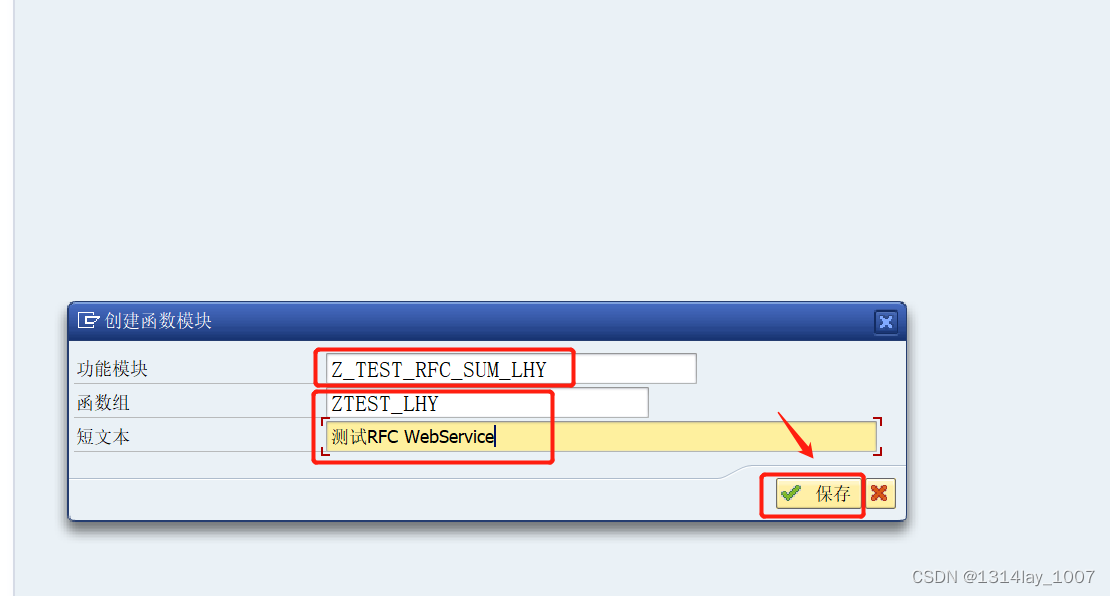

如果没有函数模块，则创建一个：

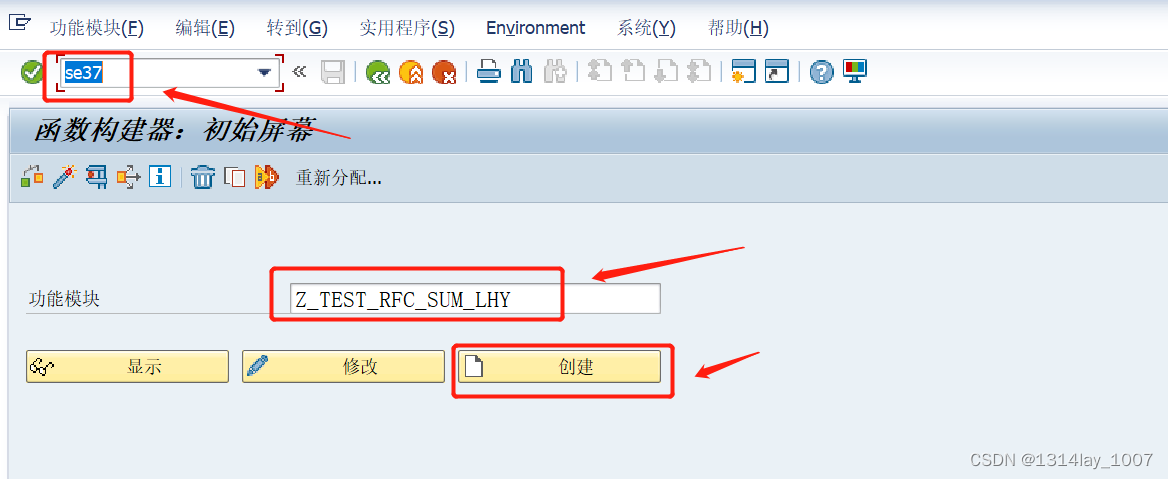

事务代码：SE37

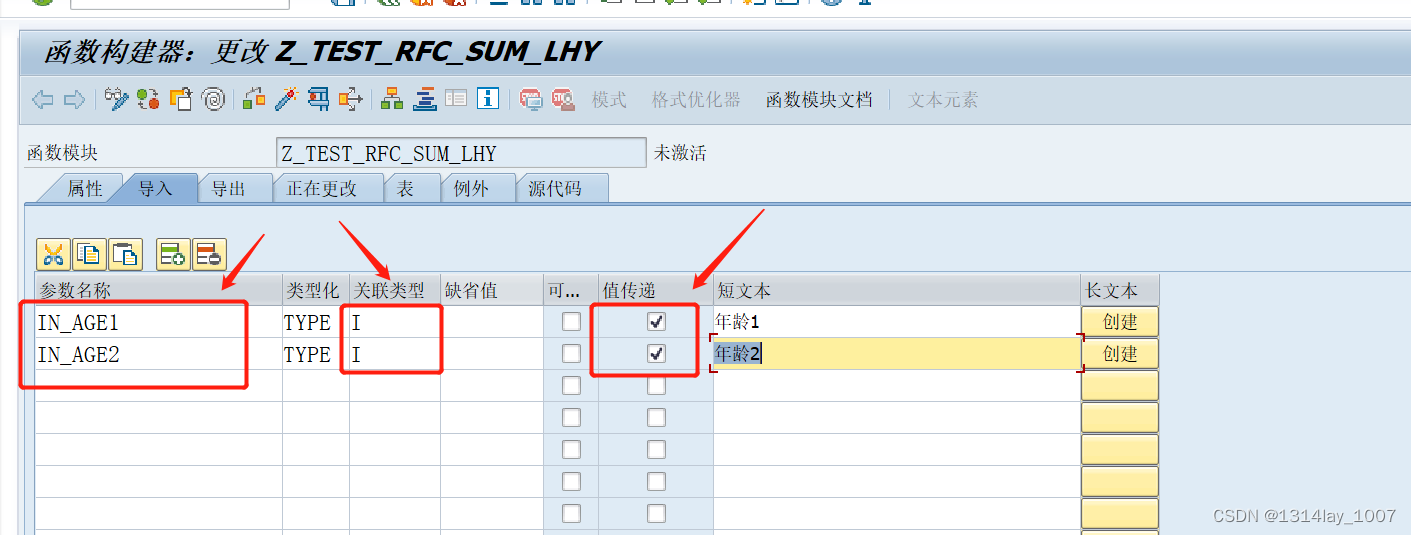

填写导入参数：

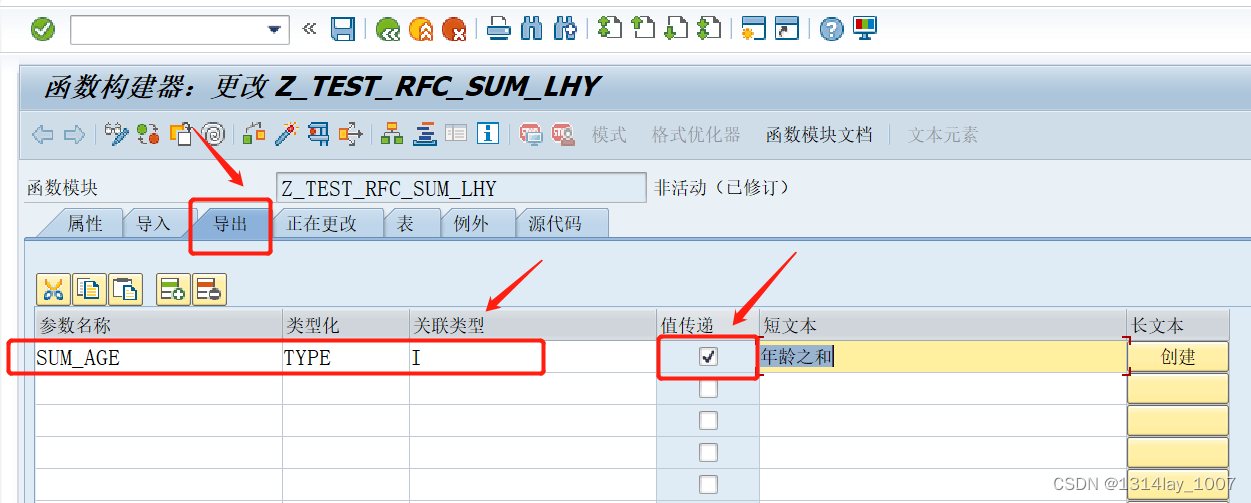

导出参数：

之后是：

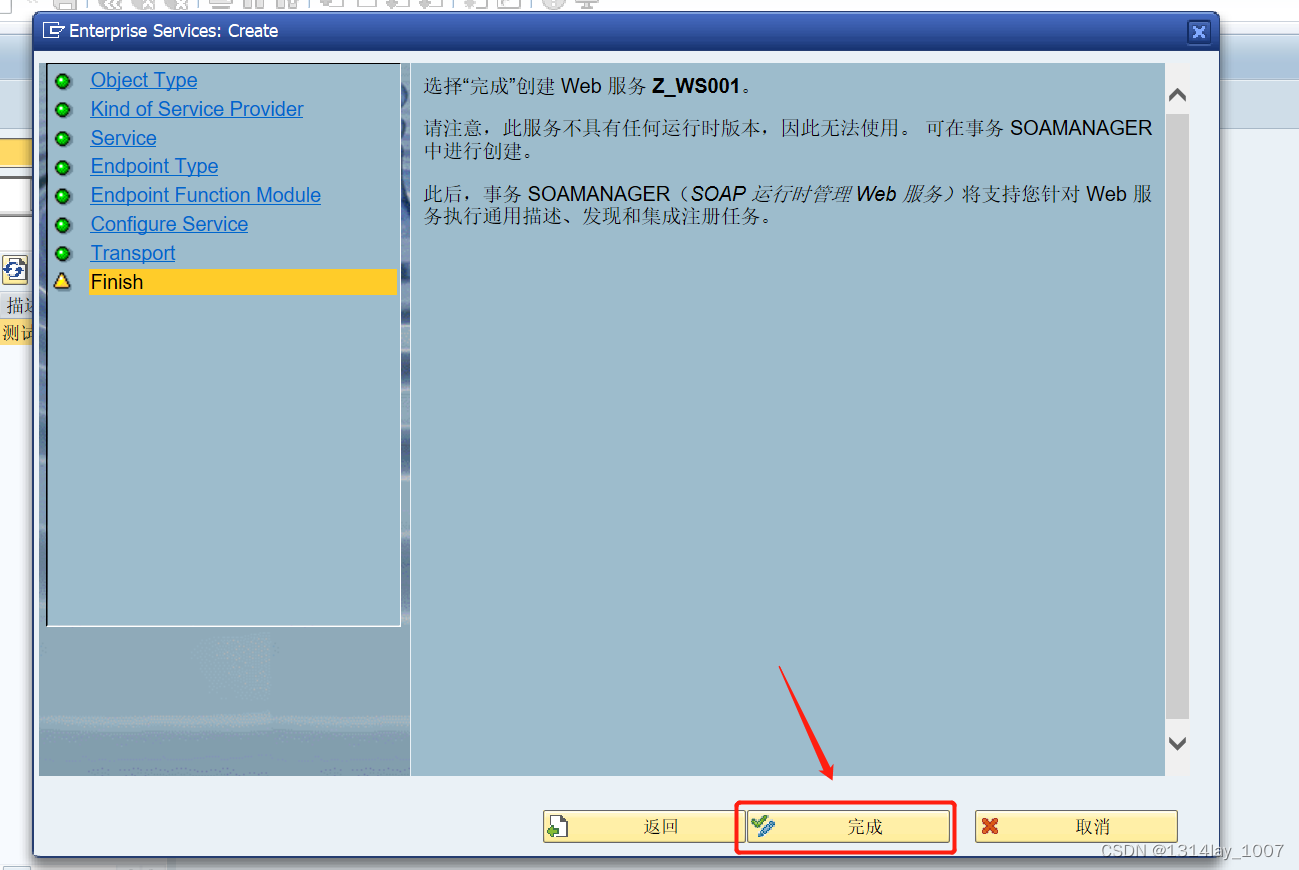

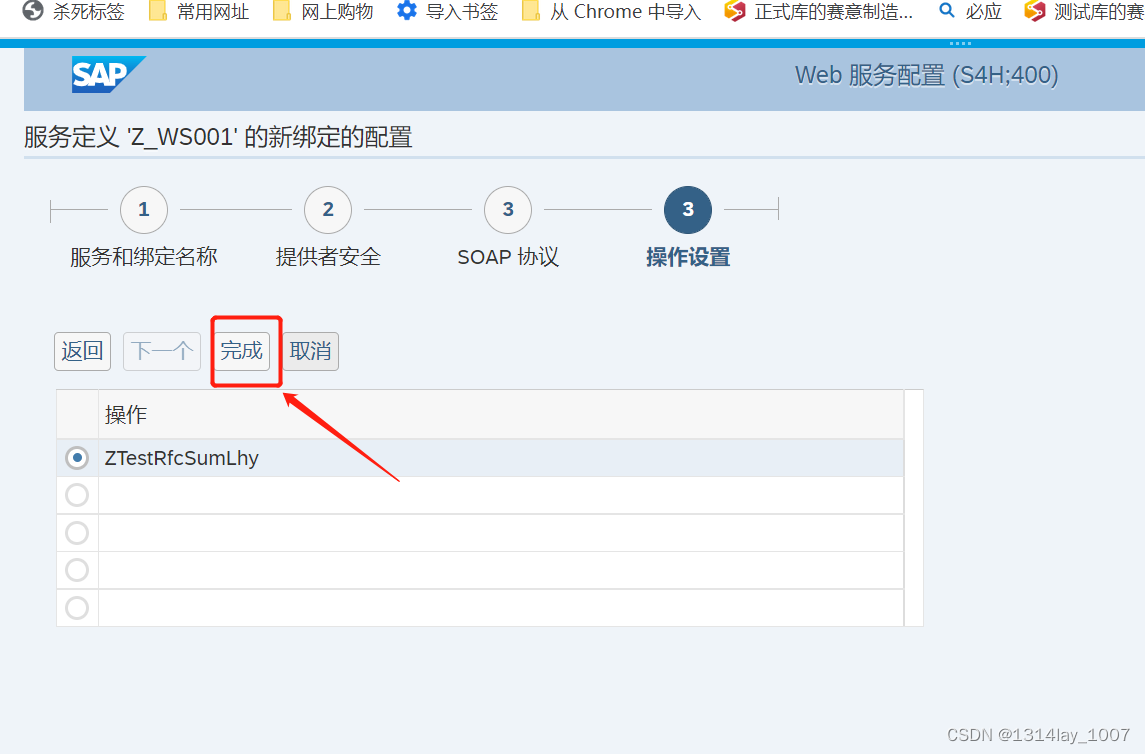

点击完成：

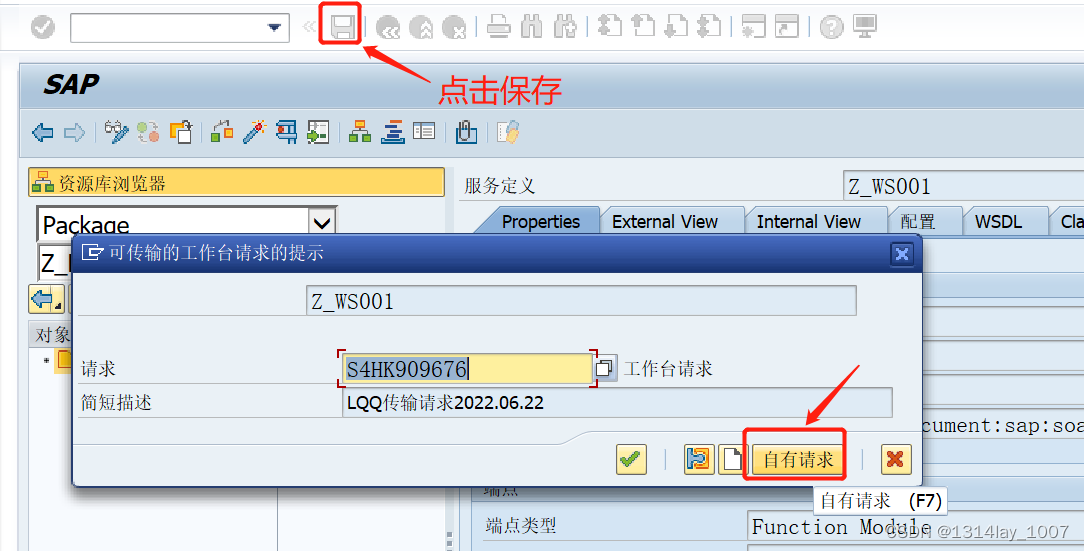

点击保存：

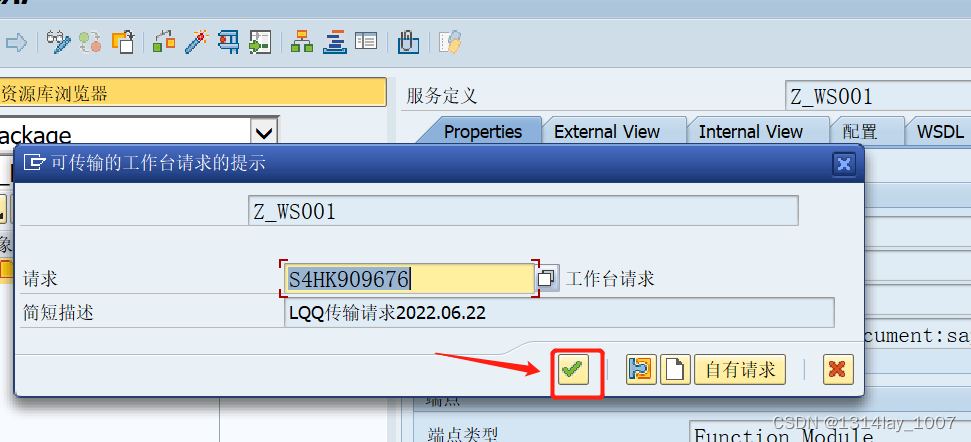

点击确定：

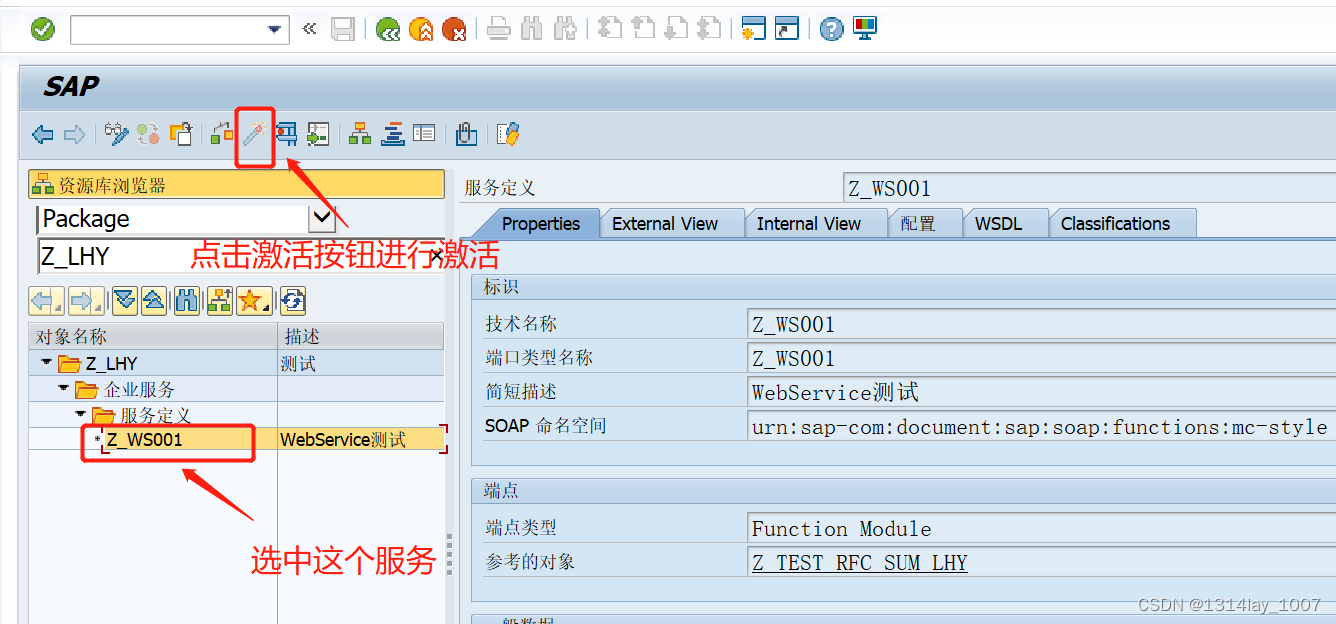

点击激活按钮进行激活：

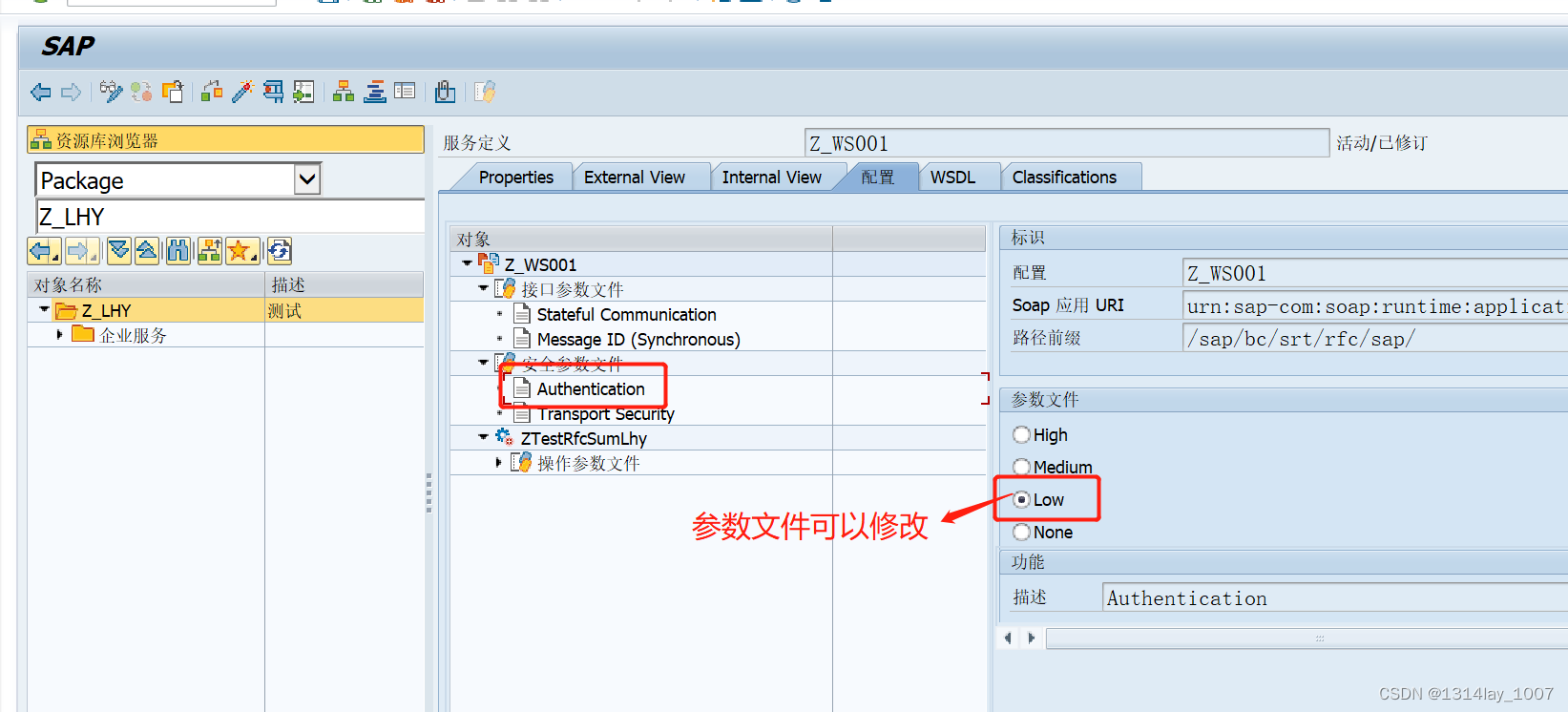

参数文件可以修改：

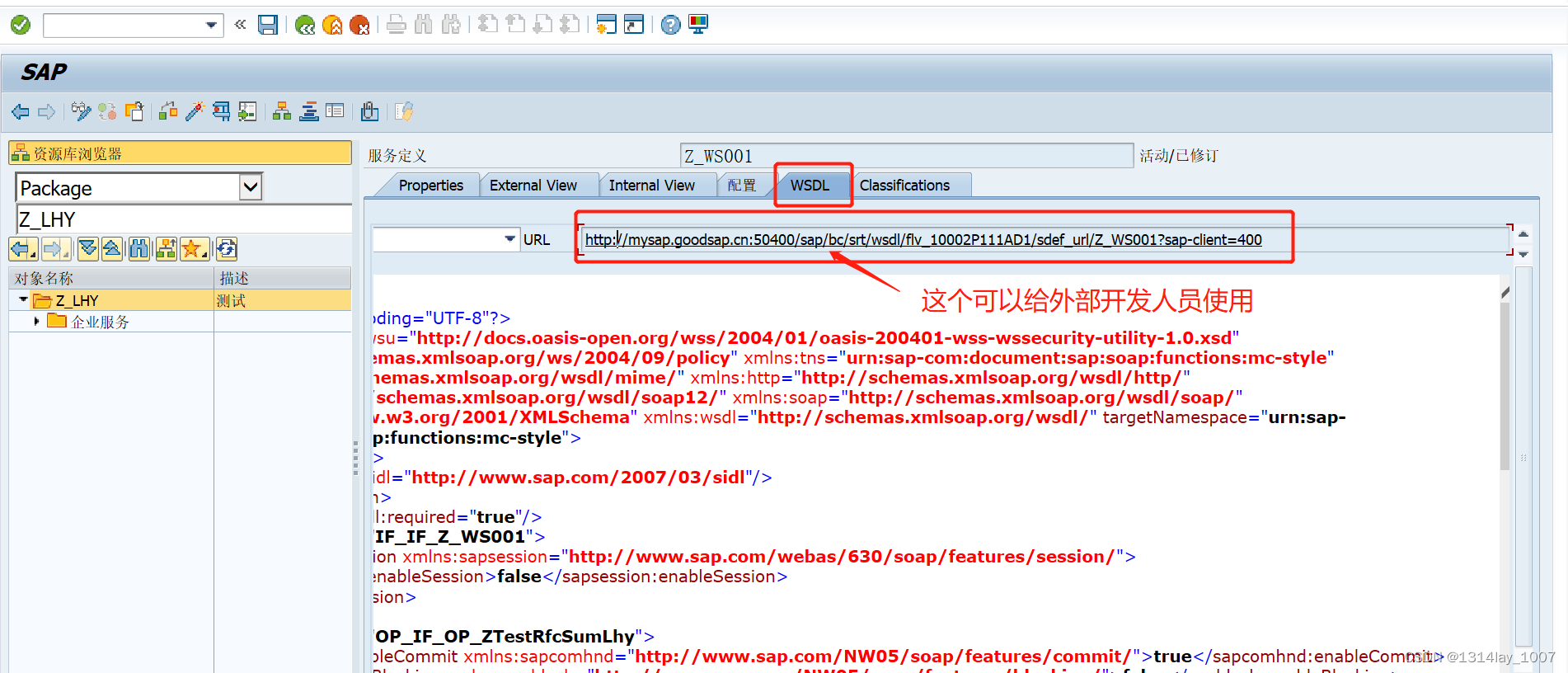

这个可以给外部第三方的开发人员调用：

测试

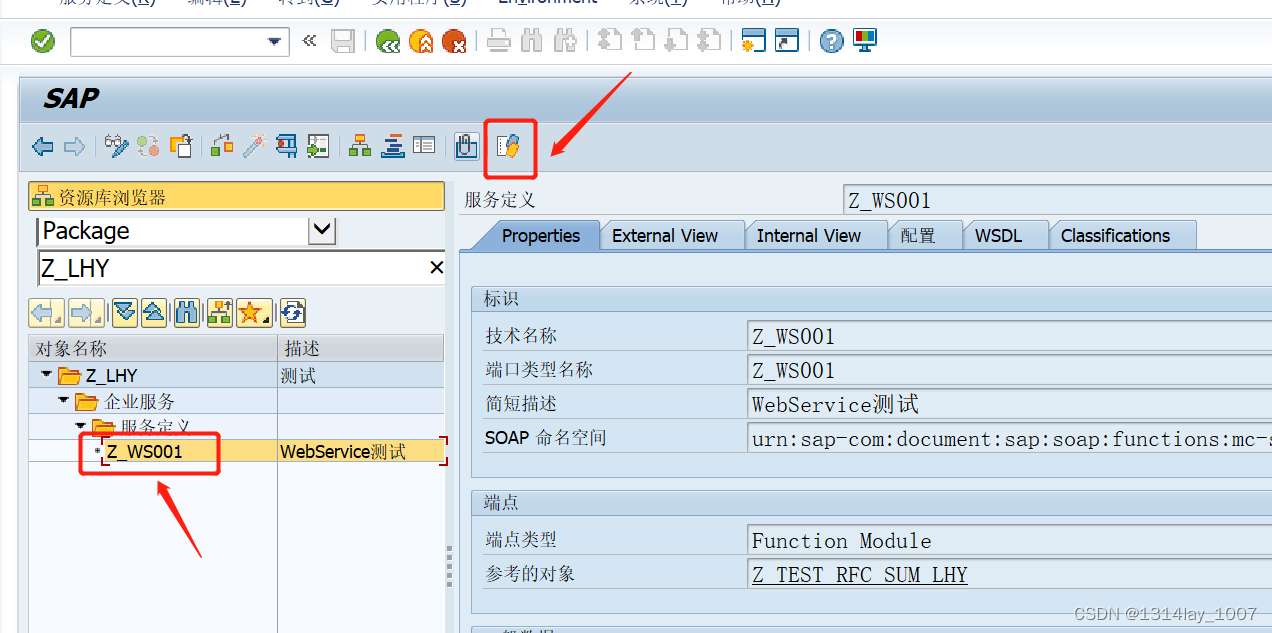

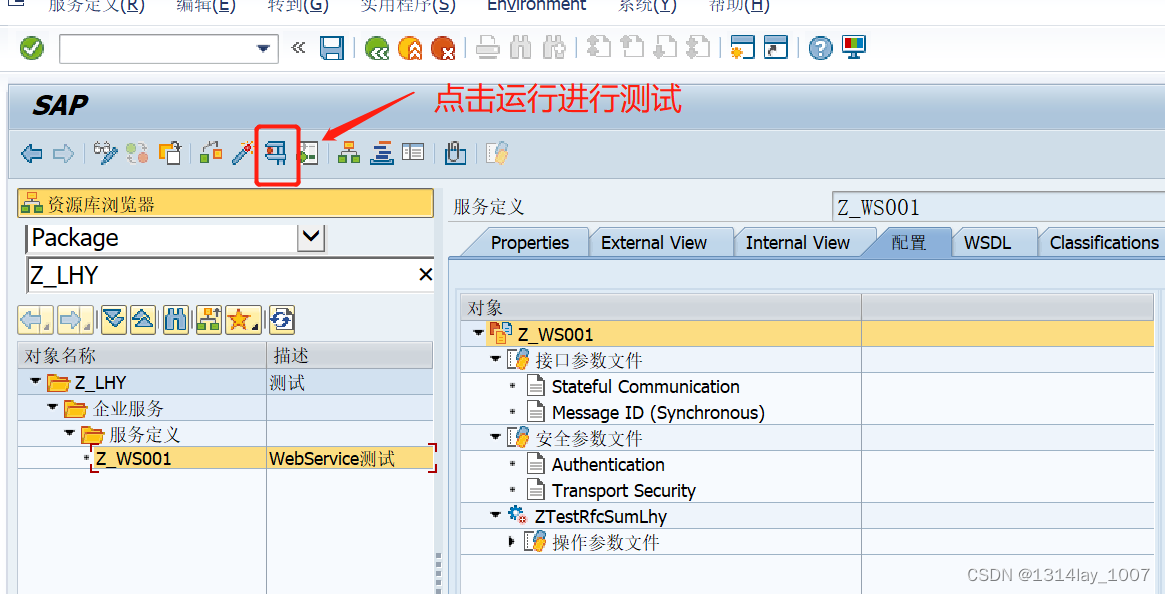

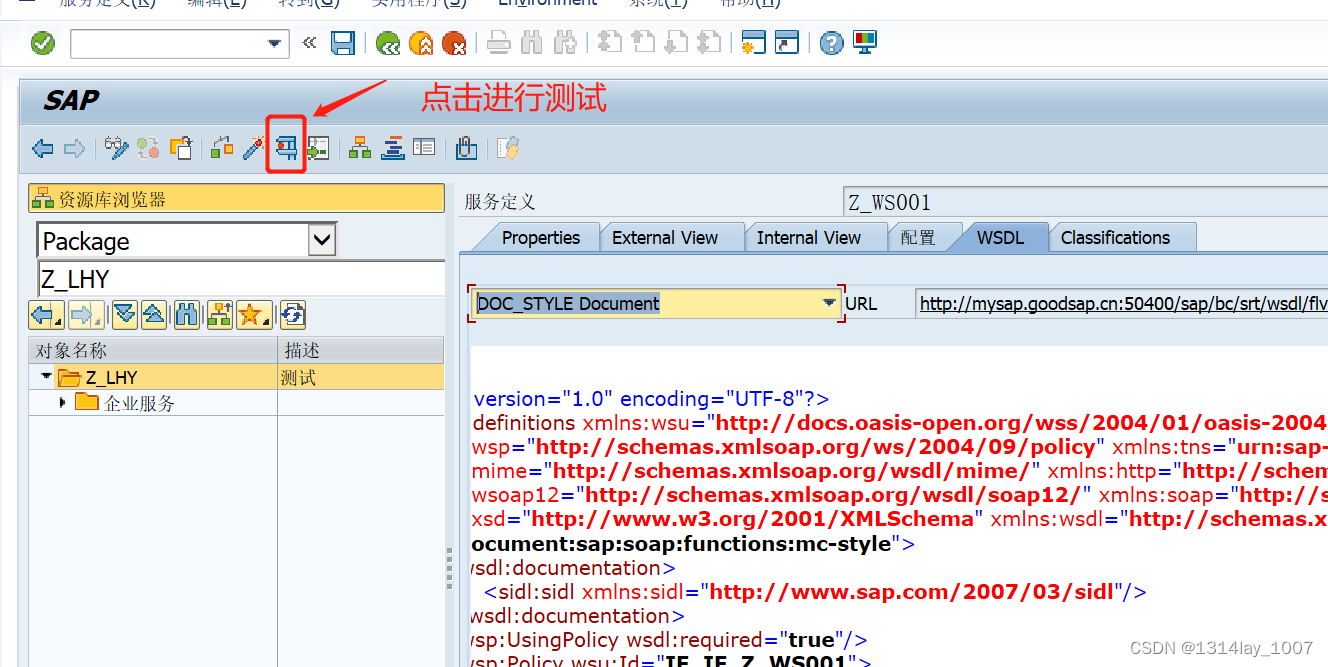

点击测试按钮进行测试：

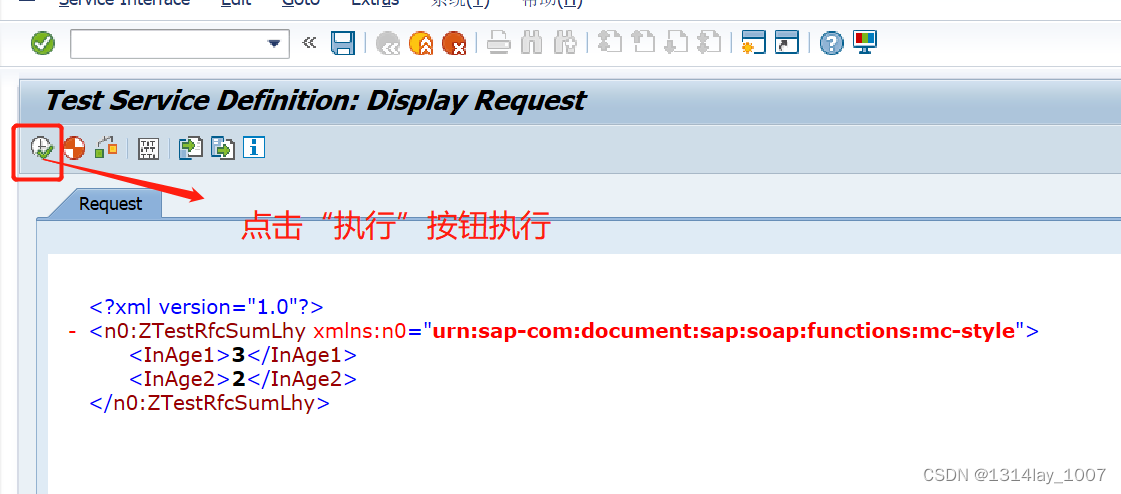

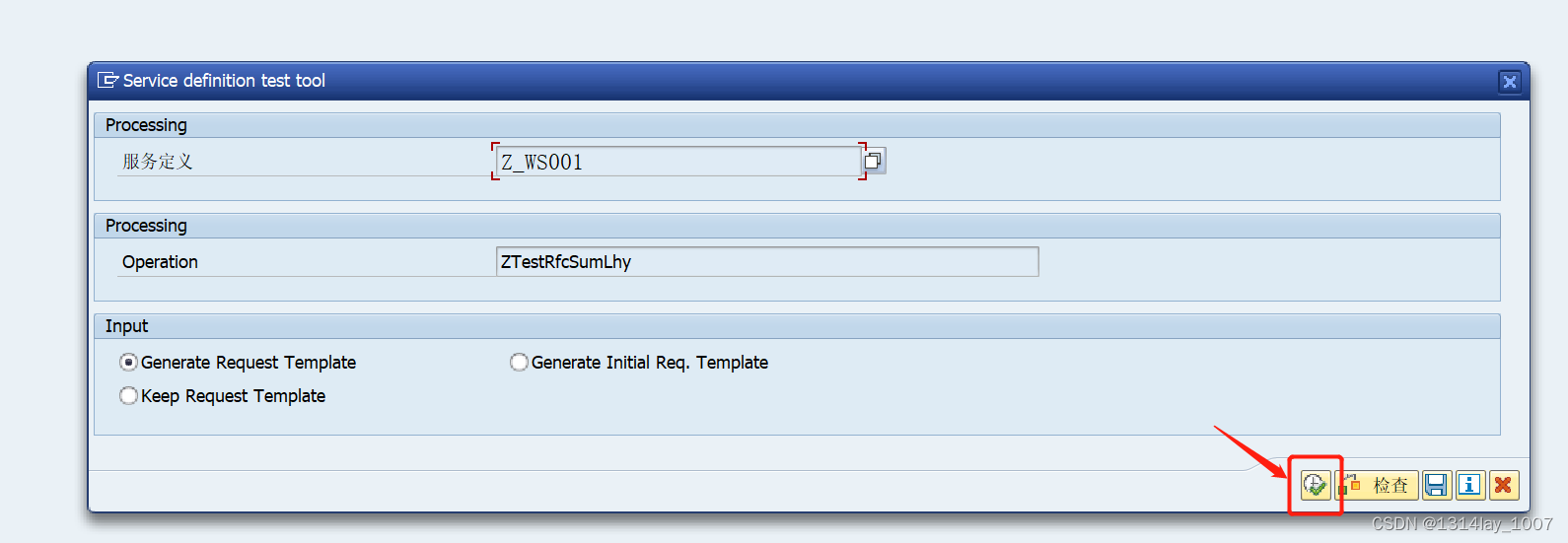

点击“执行”：

执行结果：

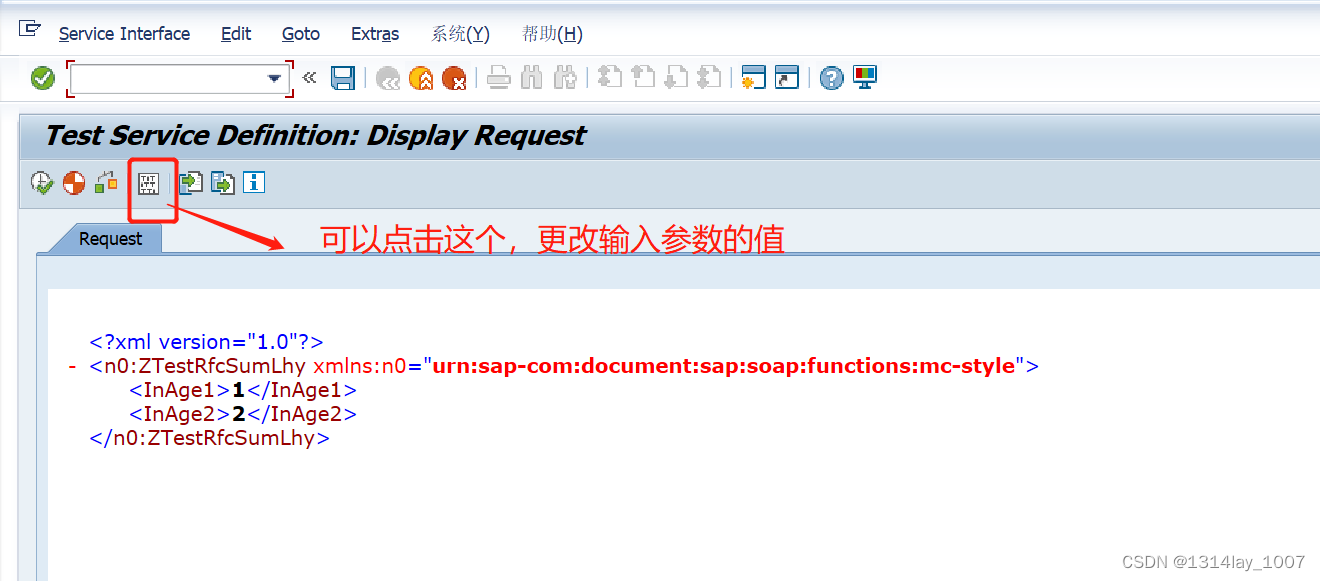

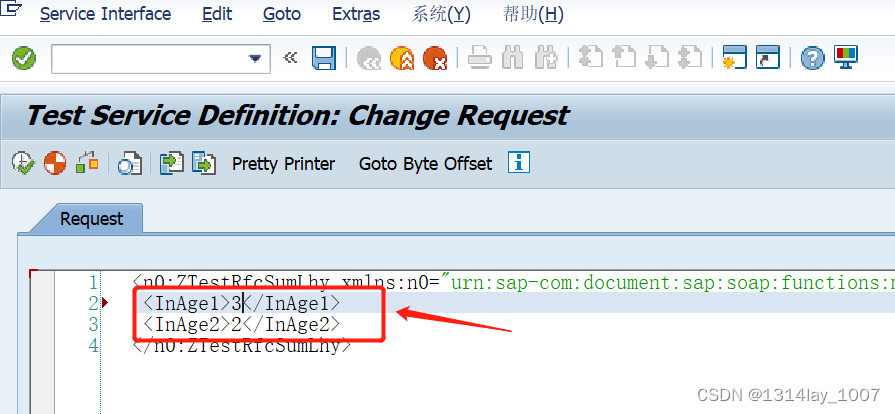

修改成：

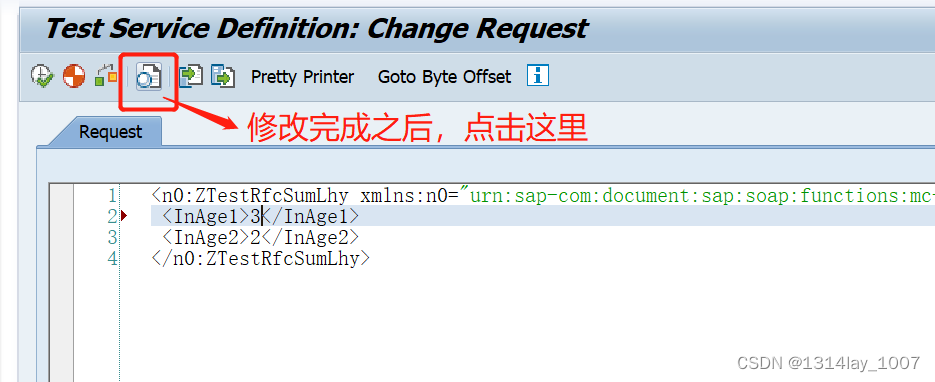

修改完成之后，点击这里：

点击"执行"按钮执行：

执行之后：

原本执行不成功，后面重新生成服务Z_WS002。

除了这种办法，还可以直接将函数发布成WebServices。

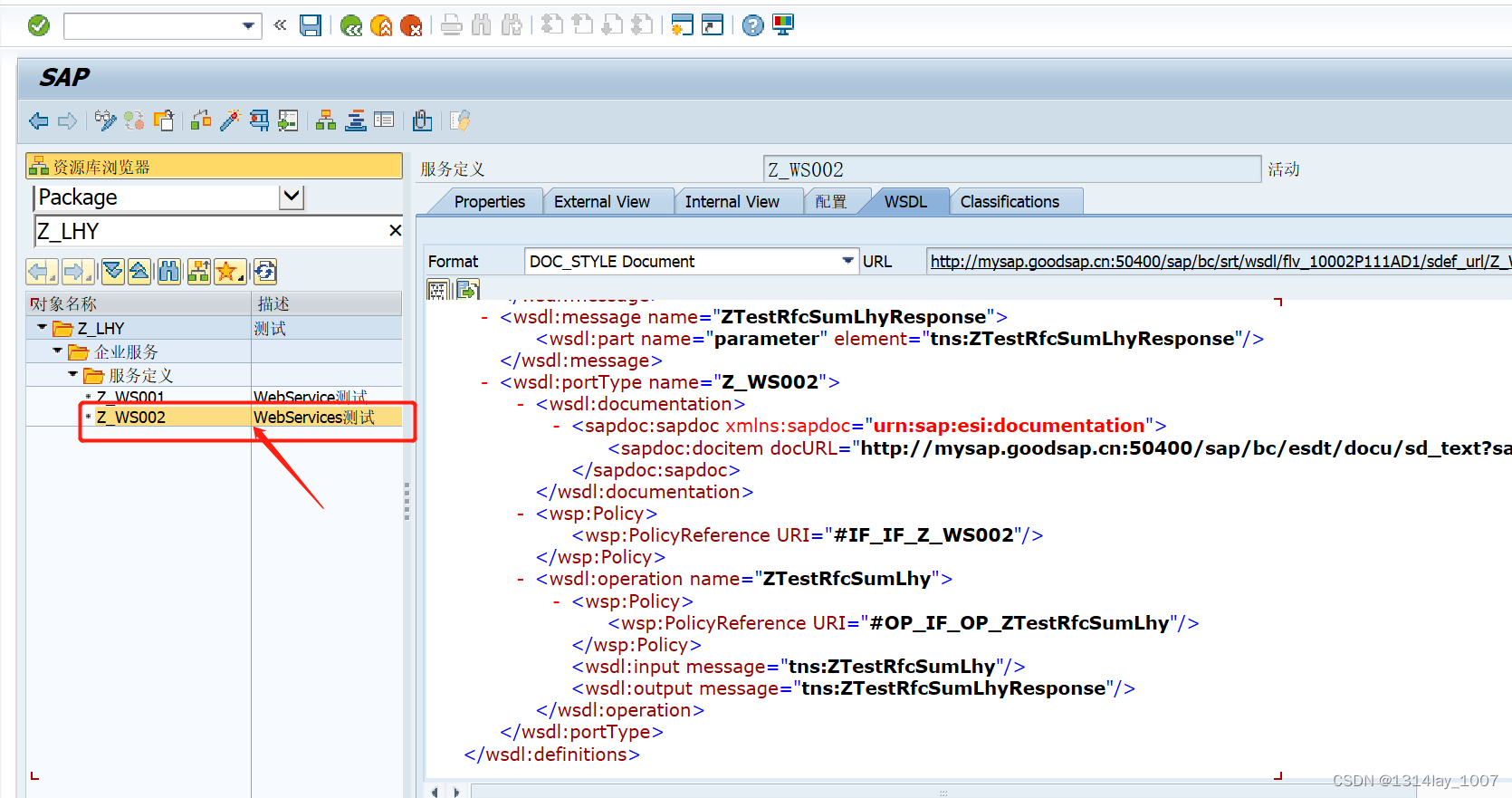

对Z_WS002同样进行SOA设置：

WSDL地址：http://mysap.goodsap.cn:50400/sap/bc/srt/wsdl/flv_10002A111AD1/bndg_url/sap/bc/srt/rfc/sap/z_ws002/400/z_ws002/z_ws002?sap-client=400

配置

1、 配置:t-code:soamanager(由于服务器问题，这个方法暂时配置不了；)

在点击“配置”按钮进行配置：

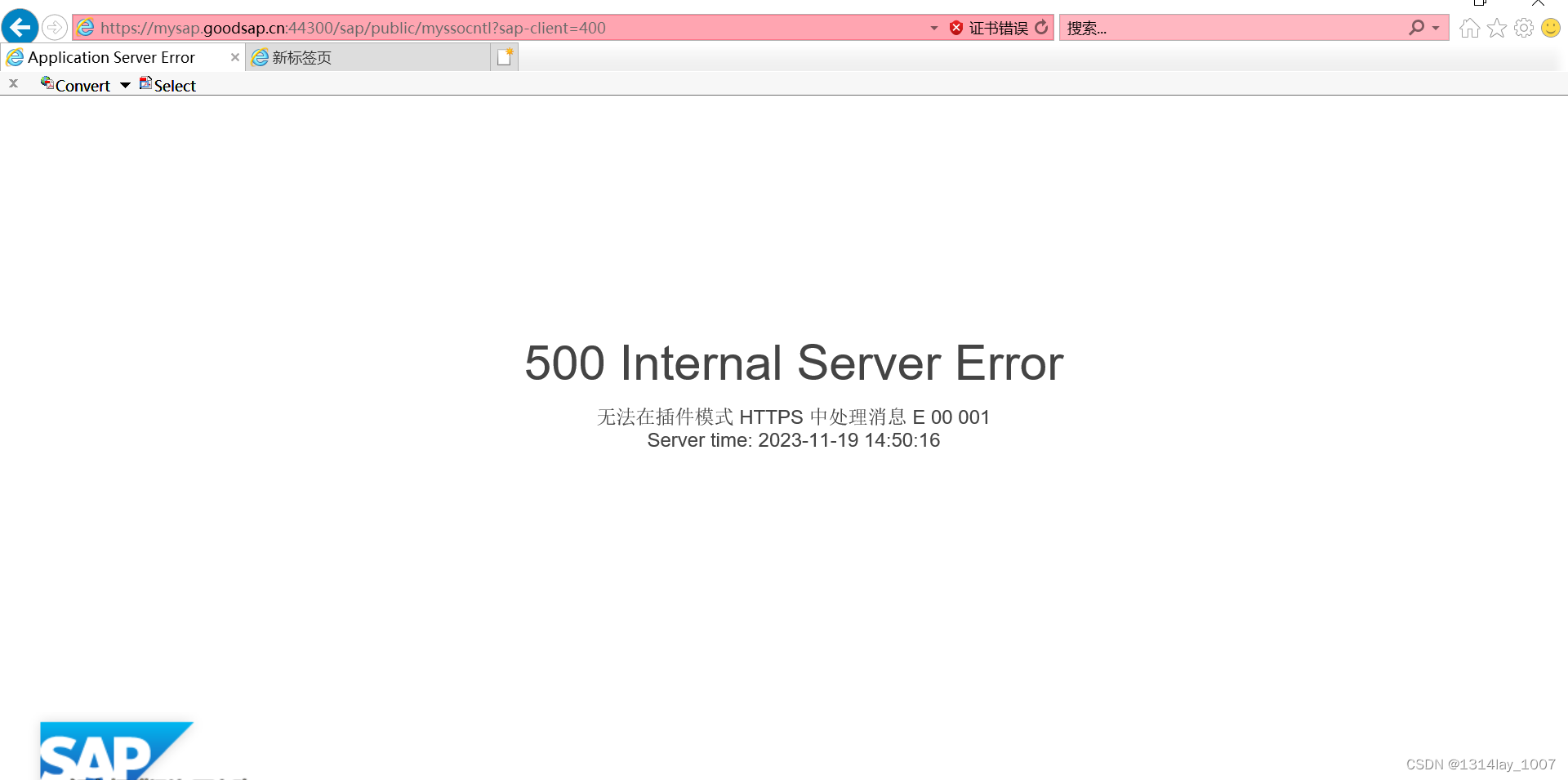

发现进去报错了：

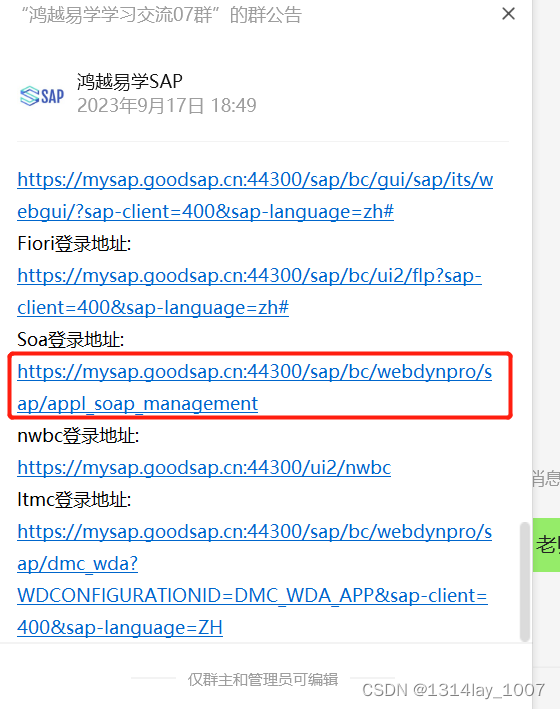

后面在自购的账号群公告中看到这个SOA登录网址：

SOA网址

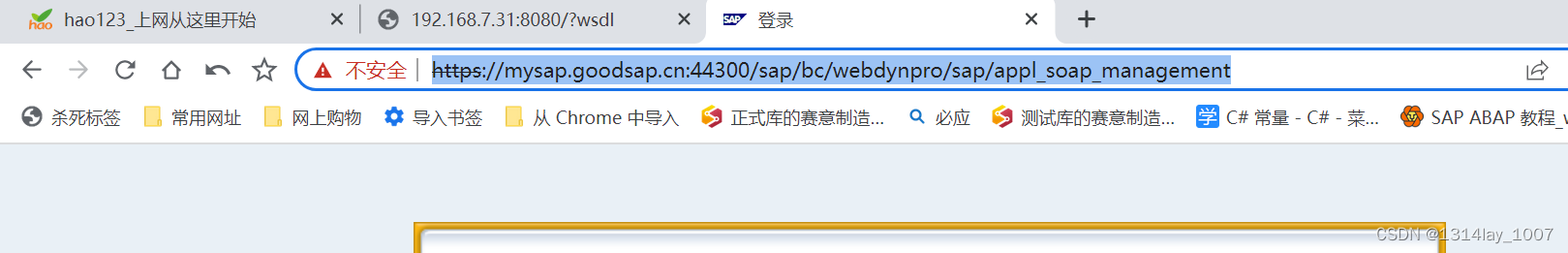

https://mysap.goodsap.cn:44300/sap/bc/webdynpro/sap/appl_soap_management

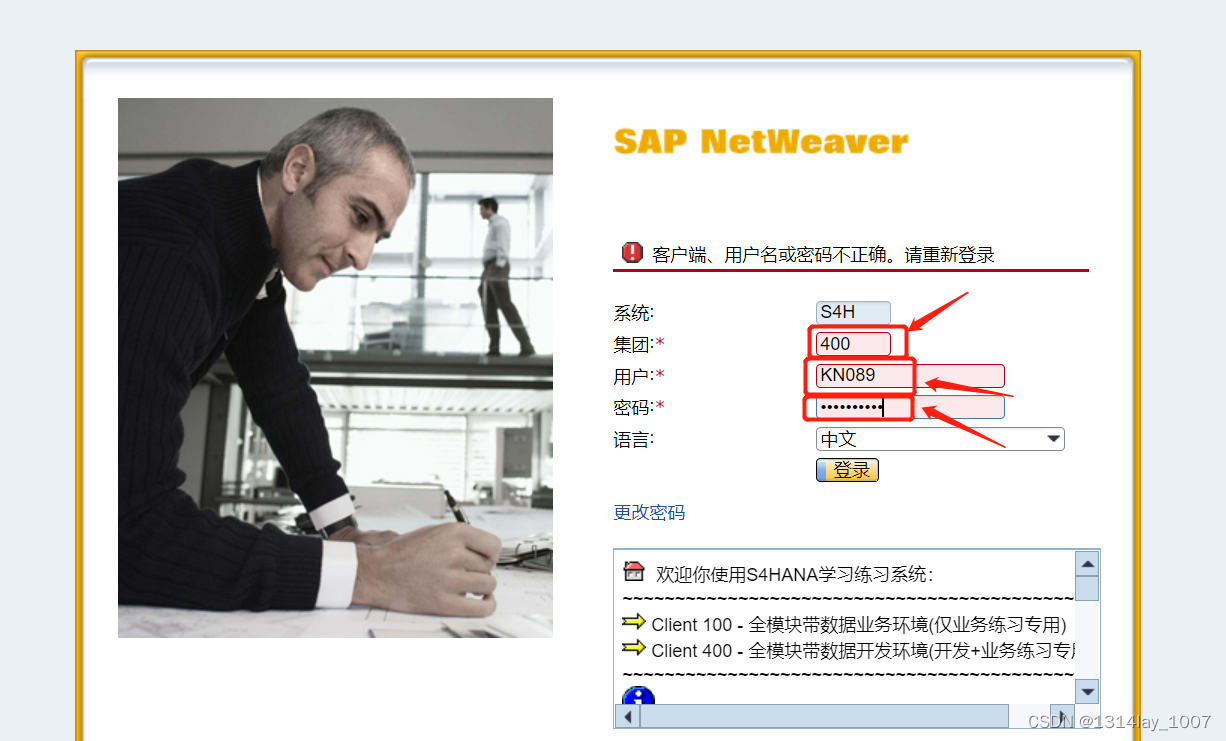

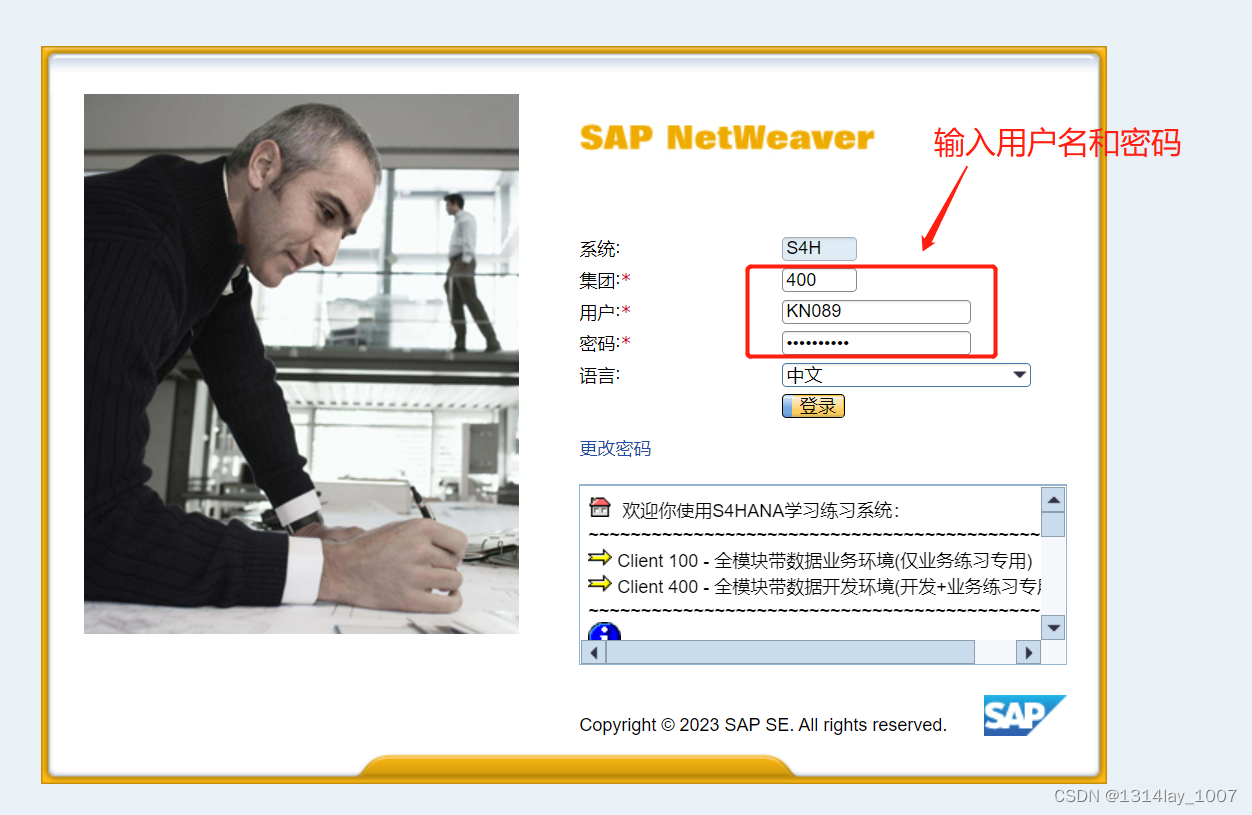

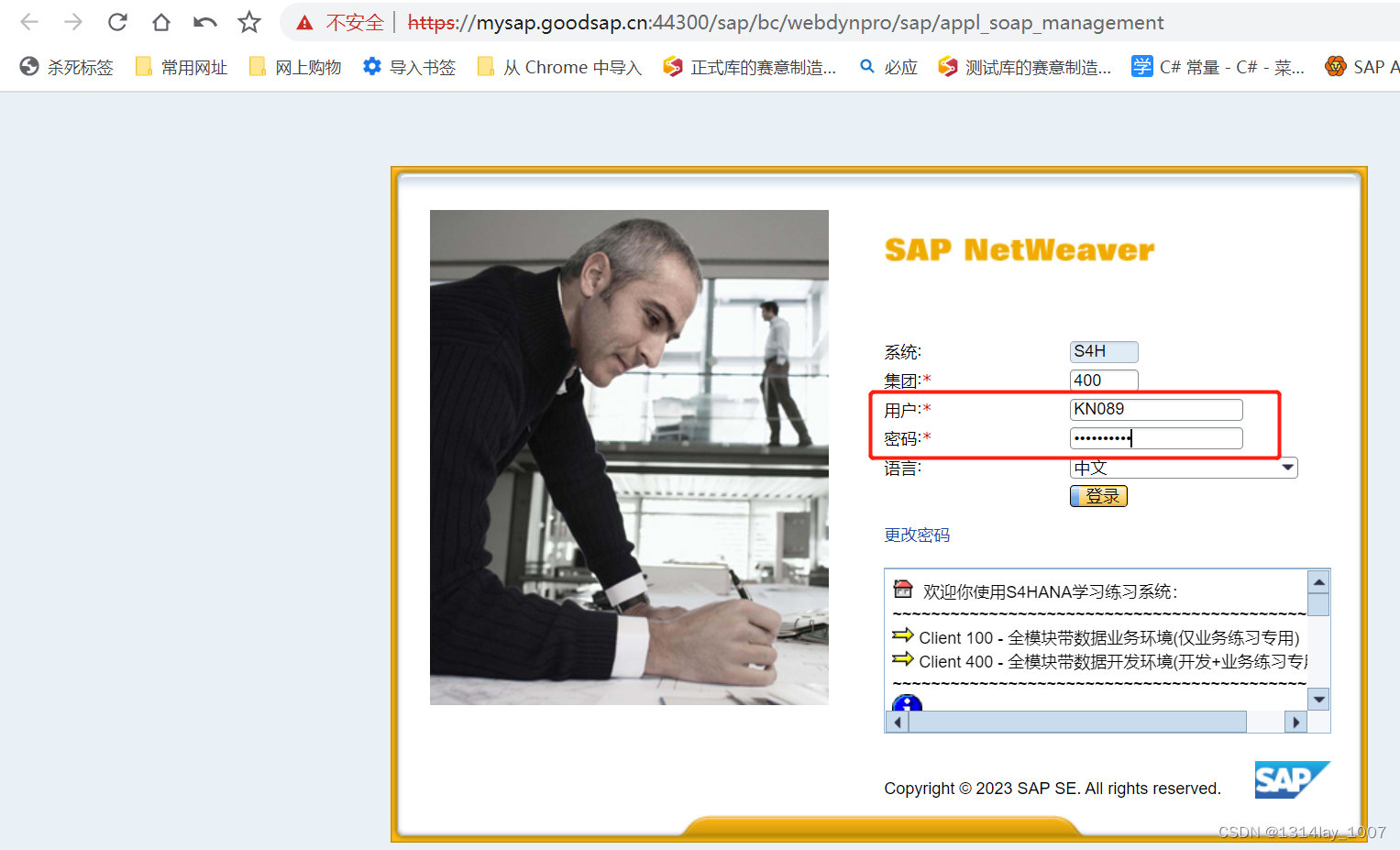

输入集团、用户和密码，点击登录：

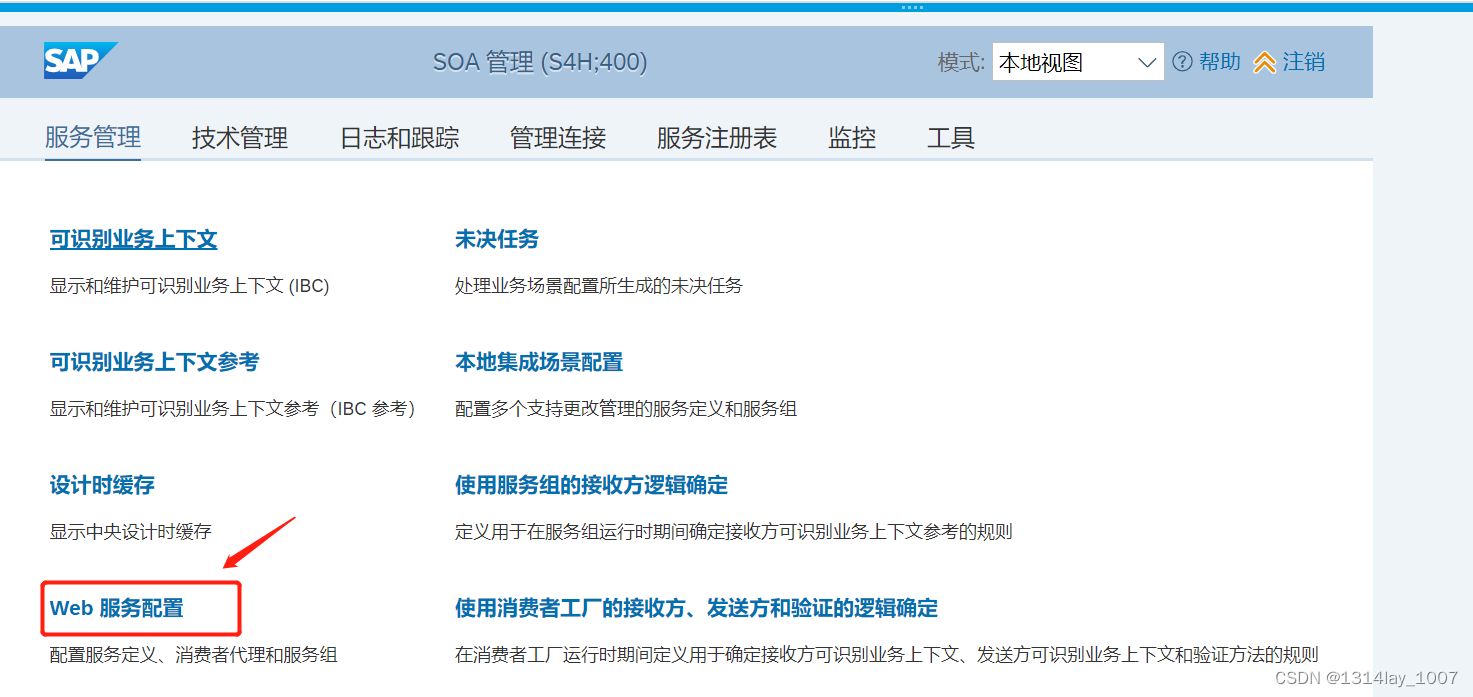

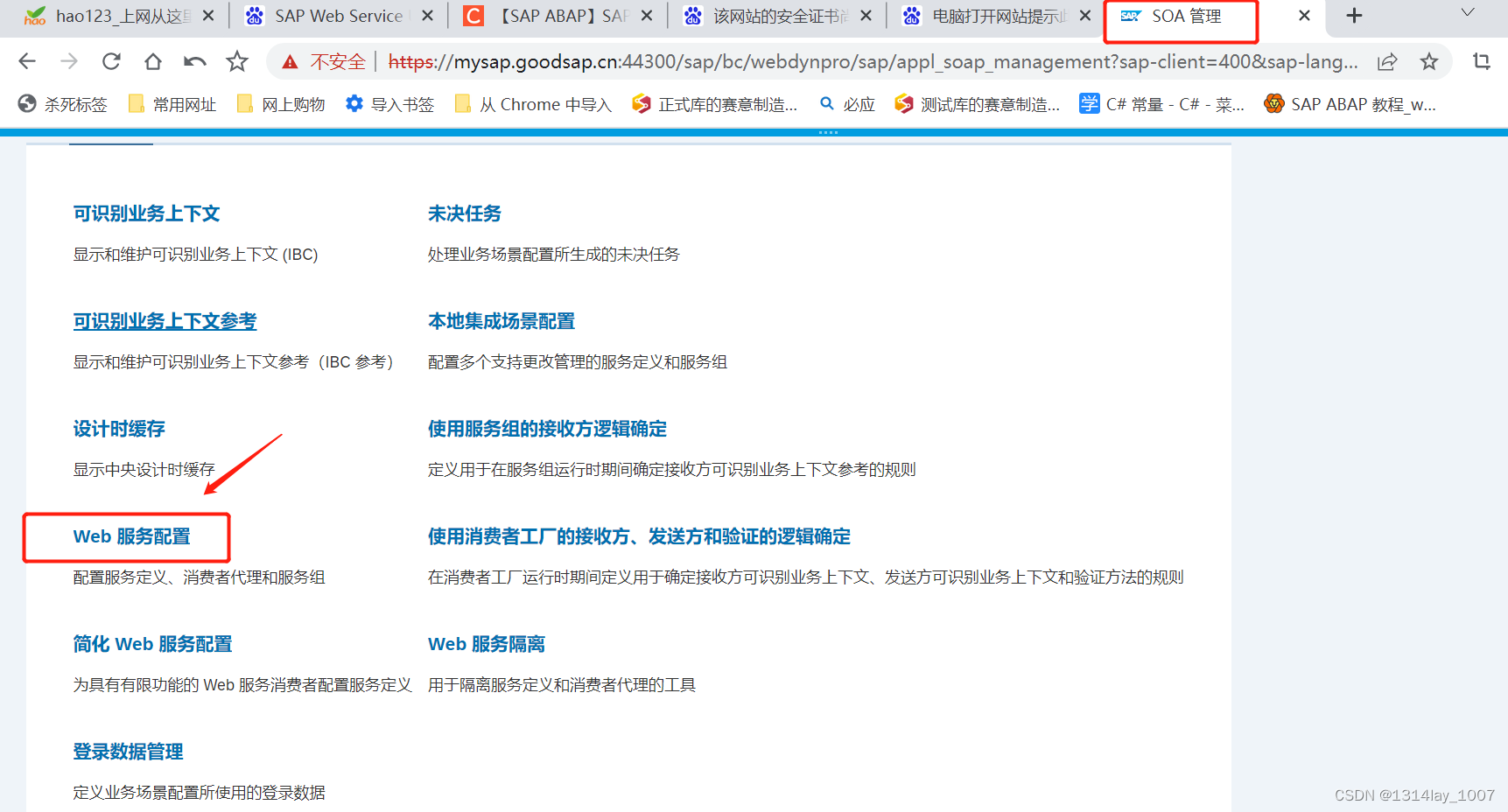

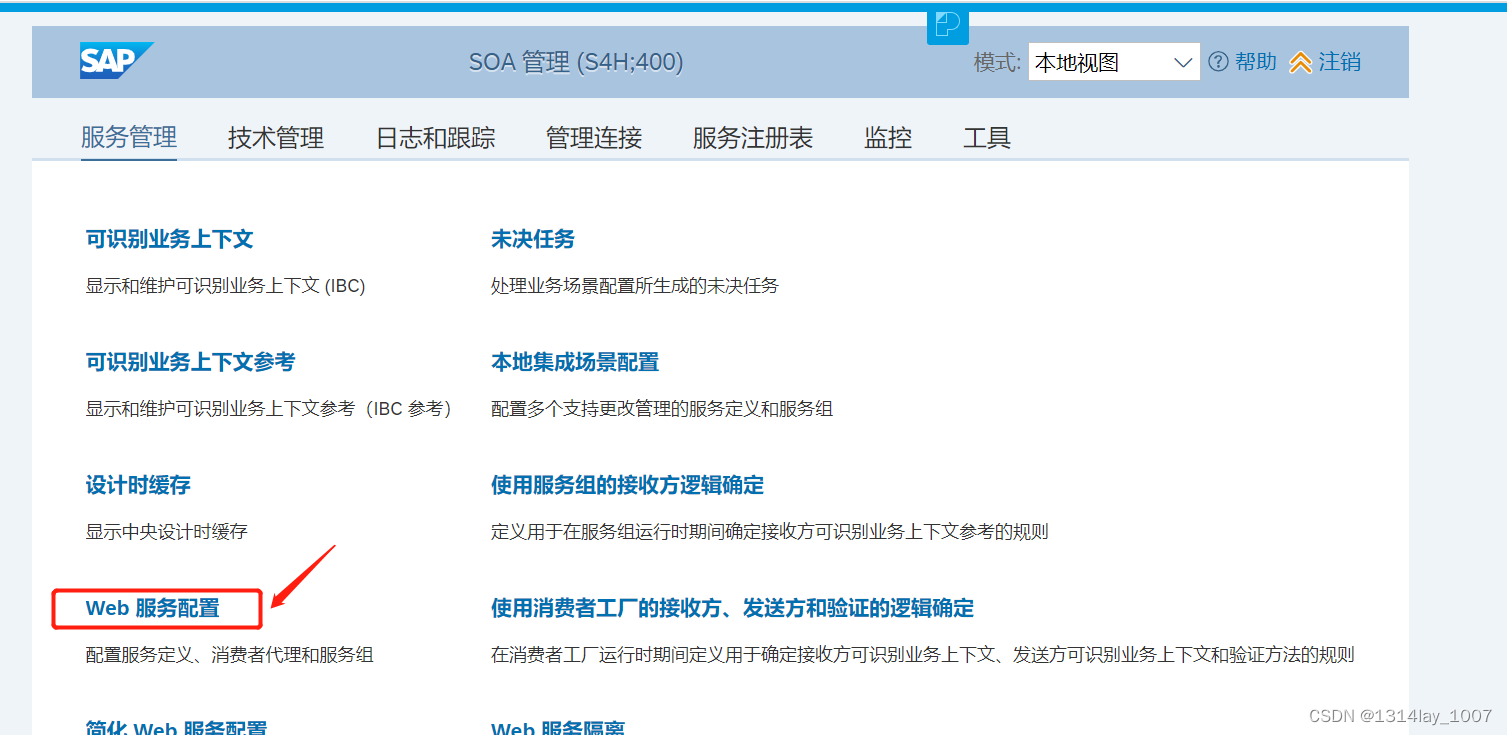

点击“Web服务配置”：

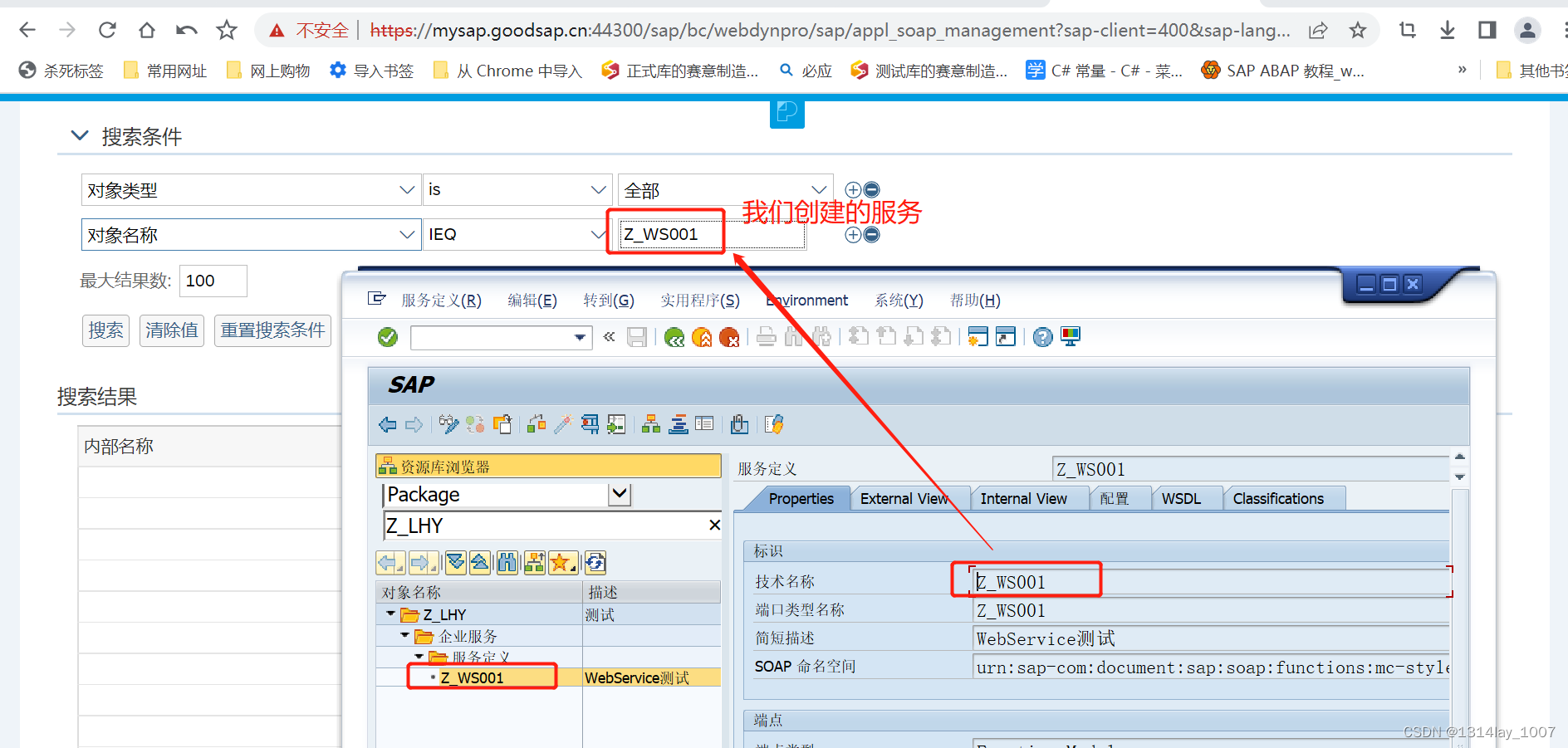

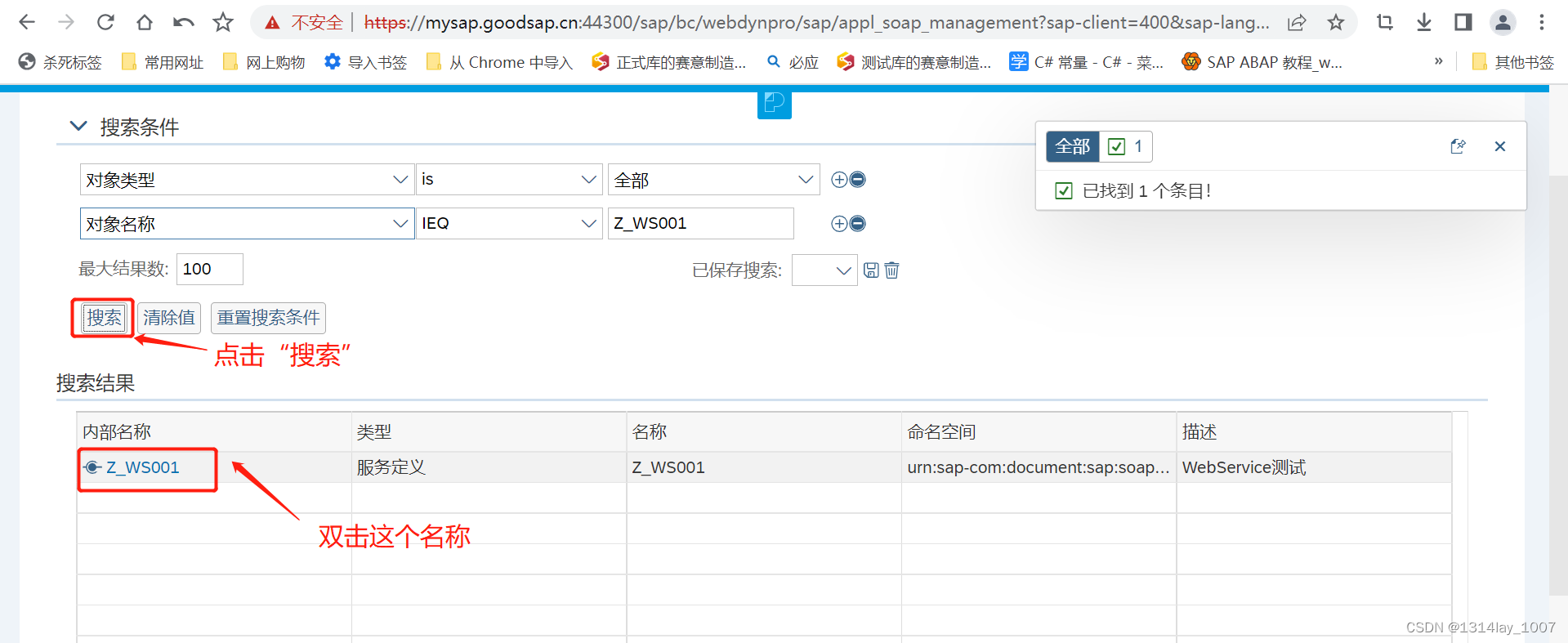

这里填写我们刚刚创建的服务：

双击服务名称：

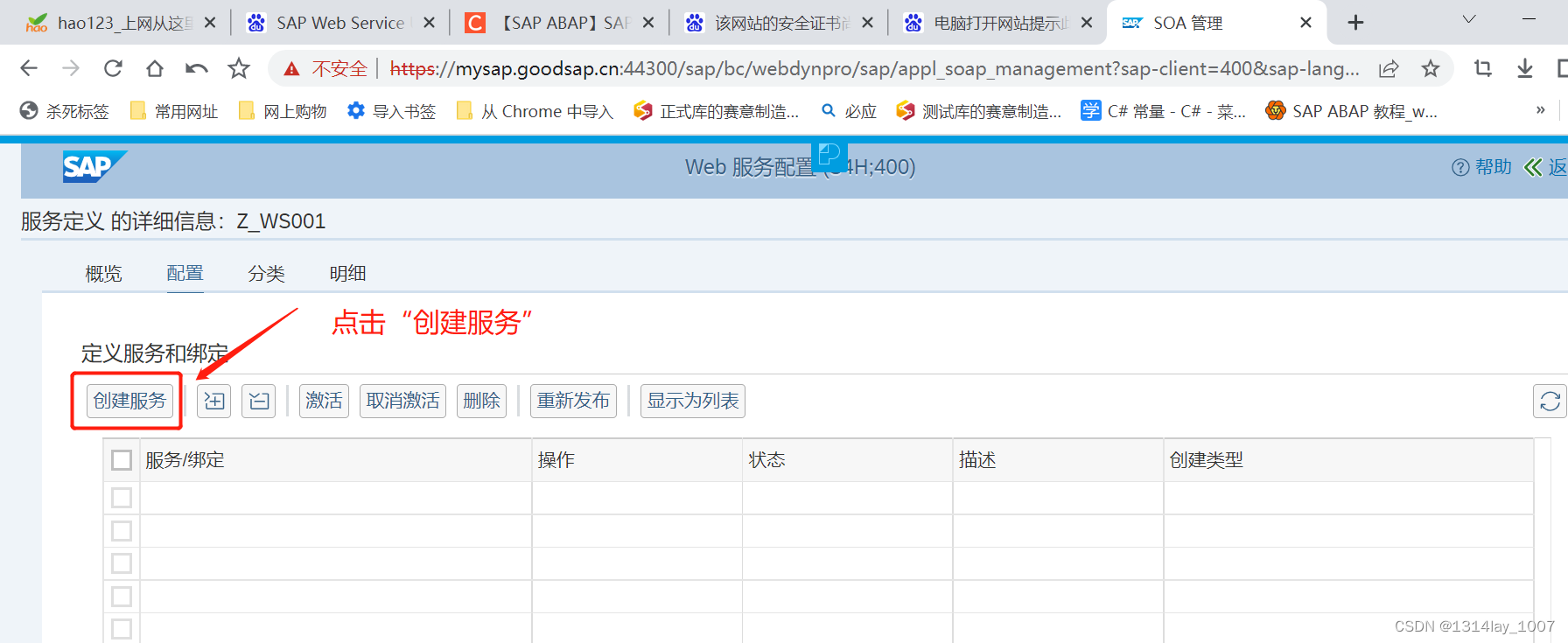

点击“创建服务”：

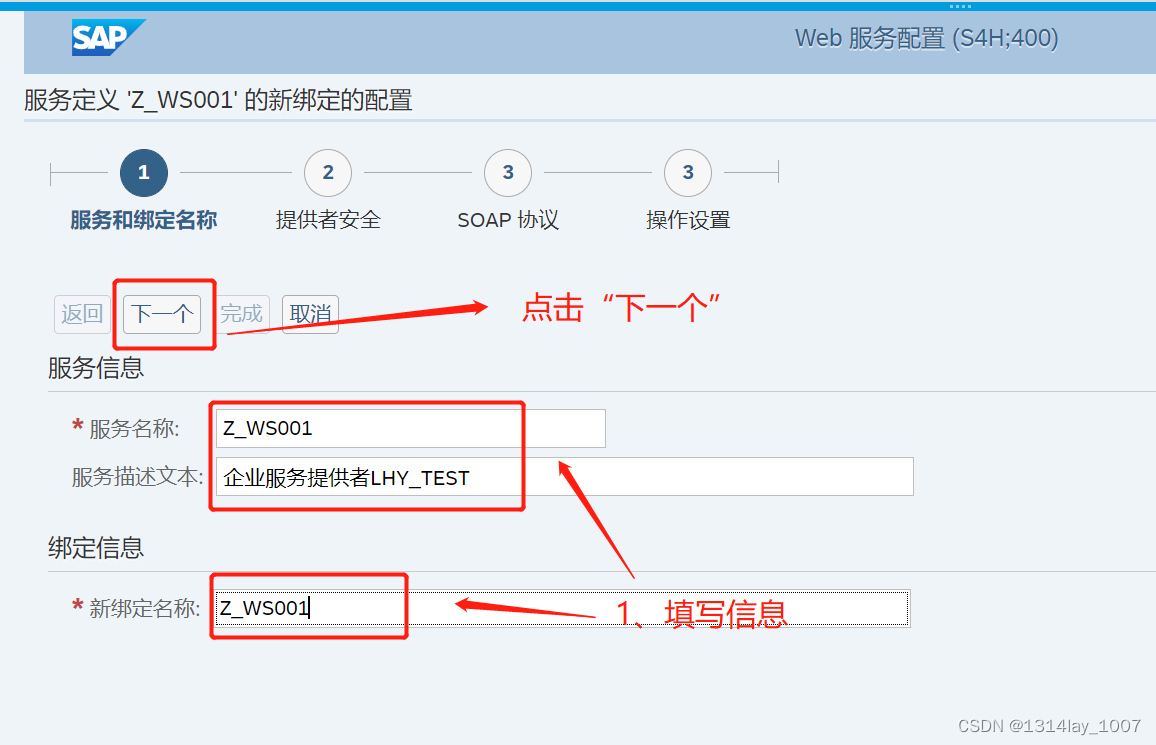

填写信息，点击“下一个”：

设置用户名和密码：

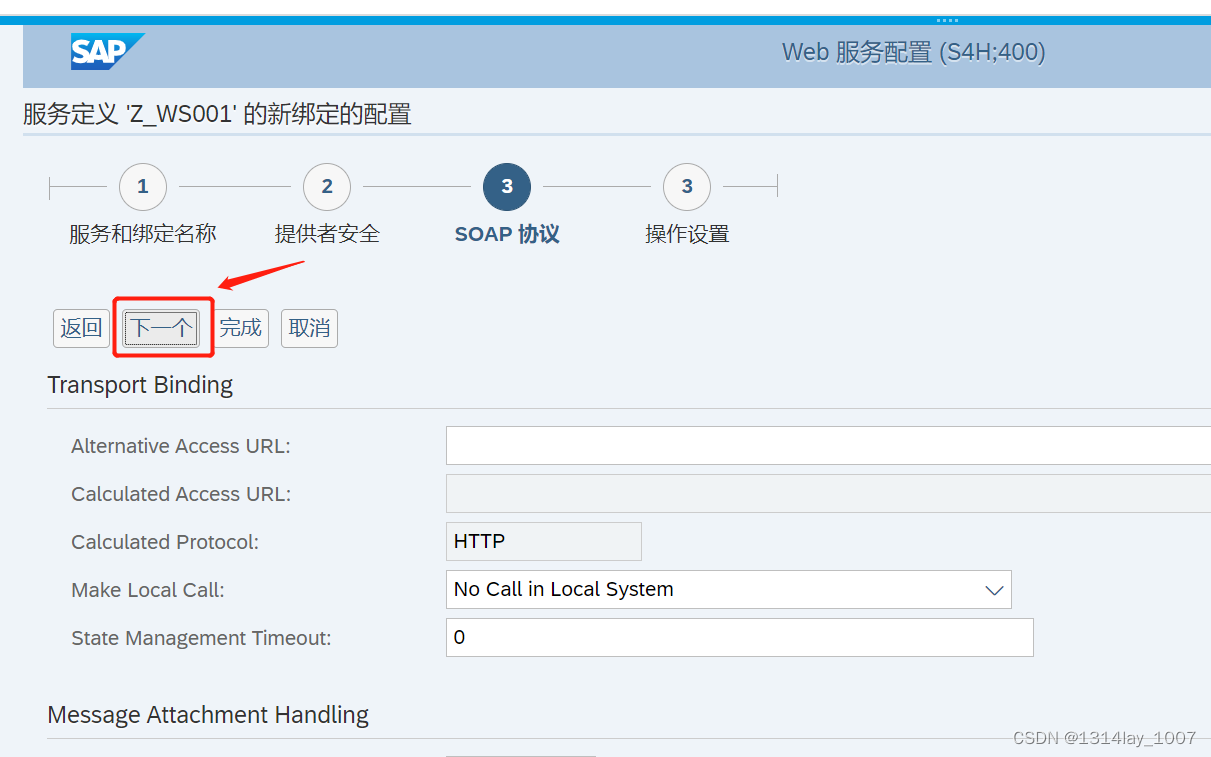

直接下一步->-下一步。

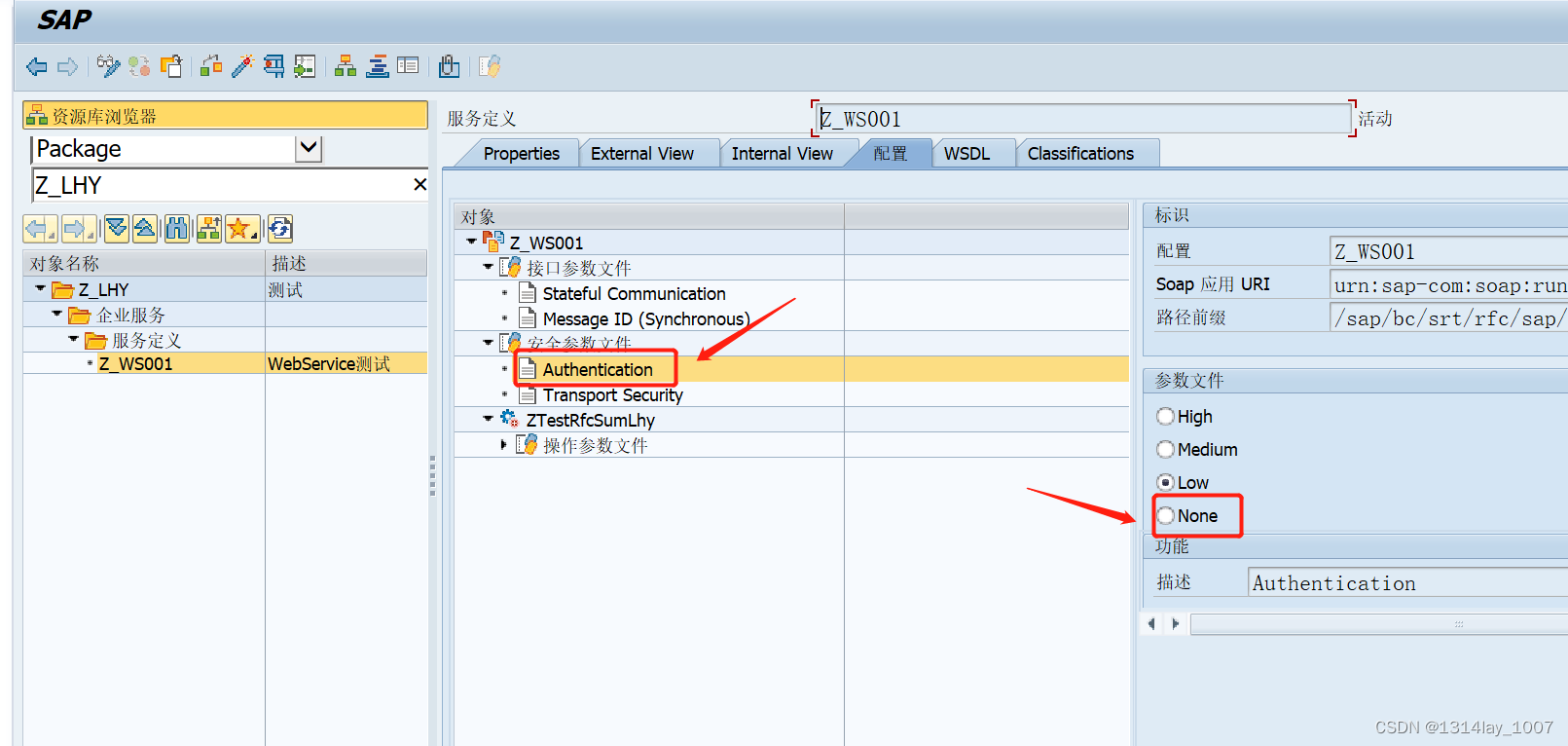

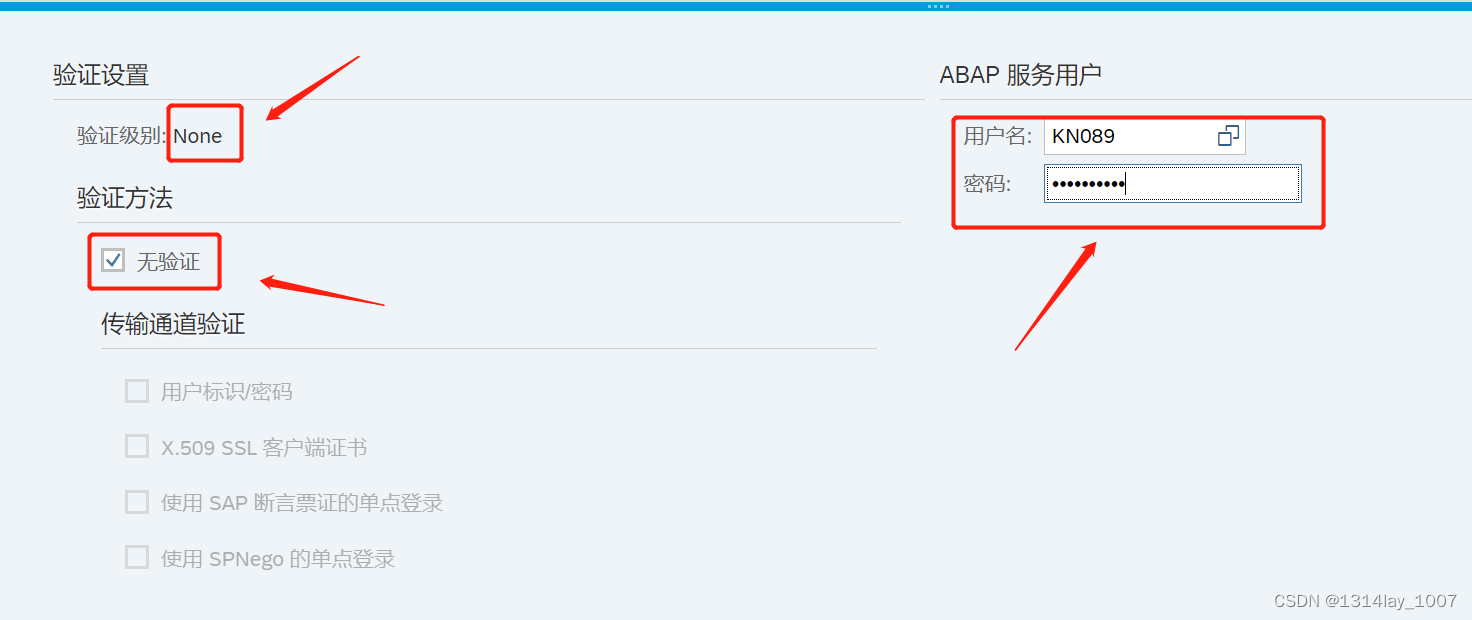

用户标识/密码如果无法选择，请把Web Service级别改为 NONE：

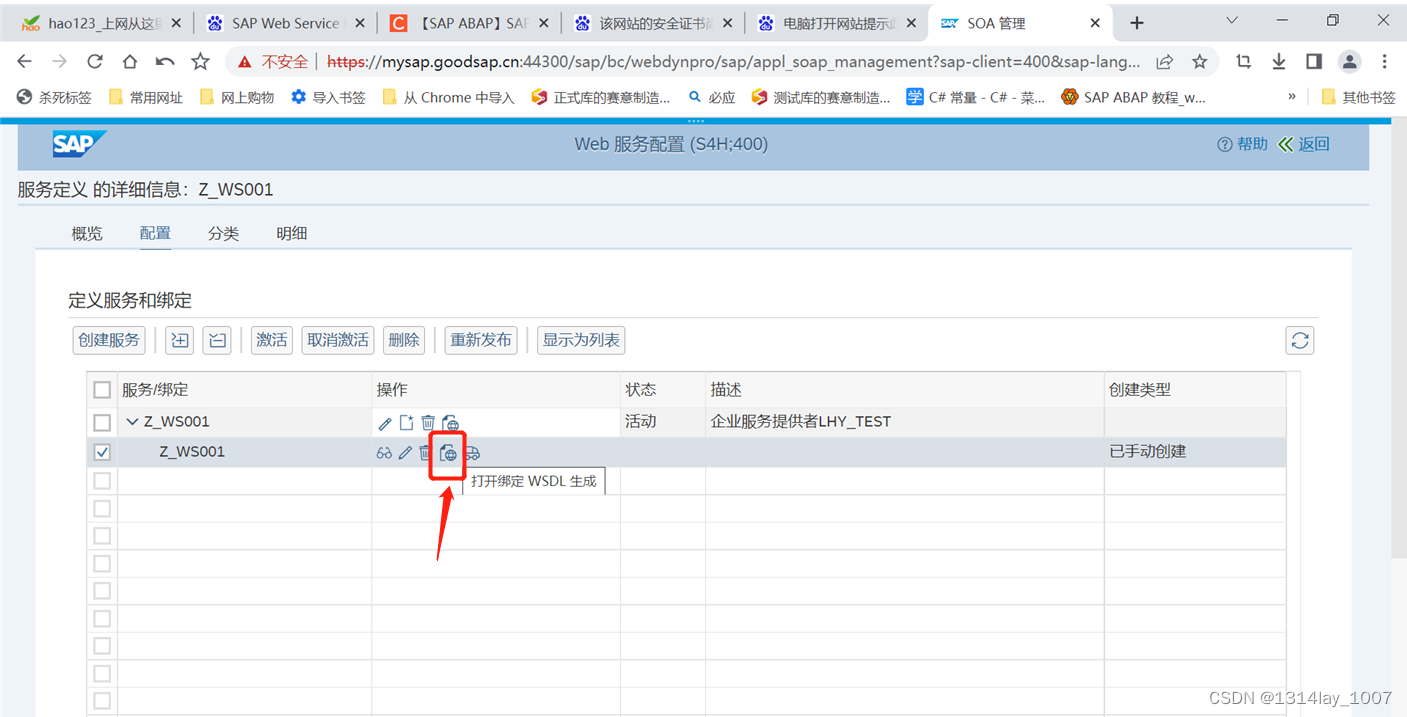

点击“打开WSDL生成”：

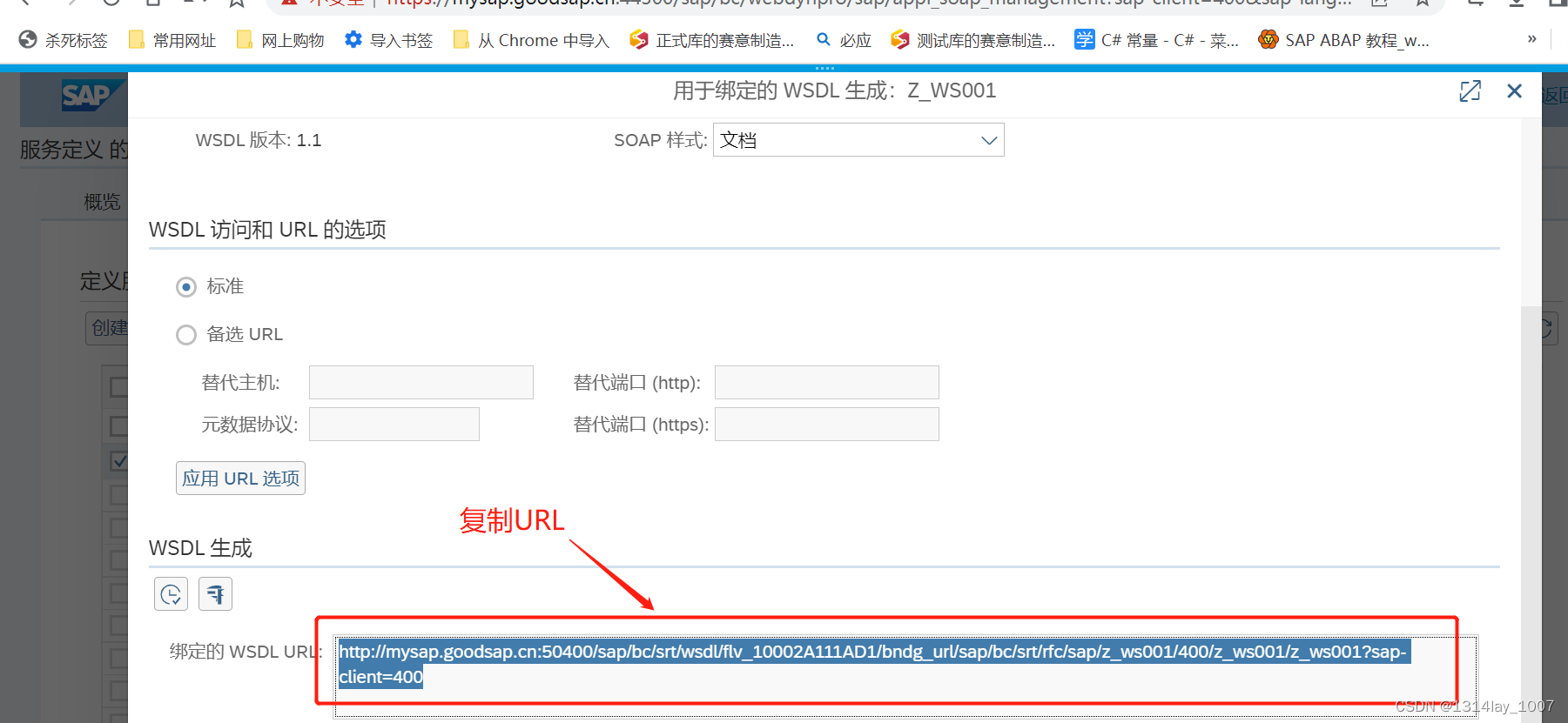

复制URL：

http://mysap.goodsap.cn:50400/sap/bc/srt/wsdl/flv_10002A111AD1/bndg_url/sap/bc/srt/rfc/sap/z_ws001/400/z_ws001/z_ws001?sap-client=400

RFC函数同步更新：

注意： 如果RFC 函数更新了，也需要到Web Service服务做“一致性检查”更新同步；

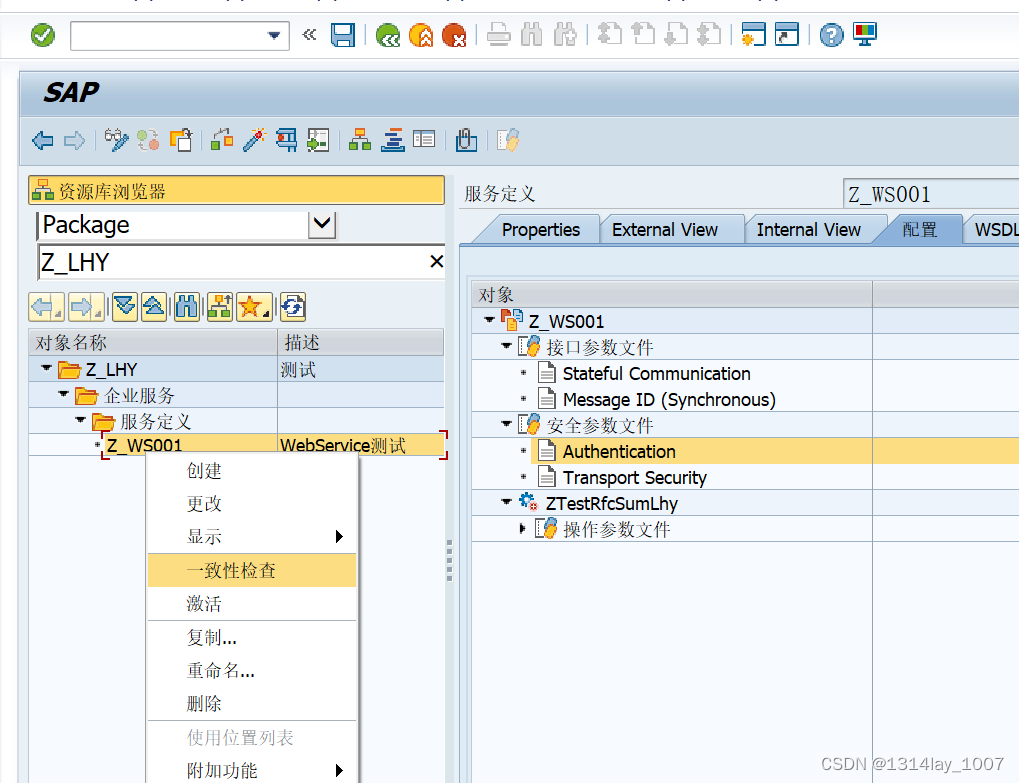

在服务上右击，点击“一致性检查”：

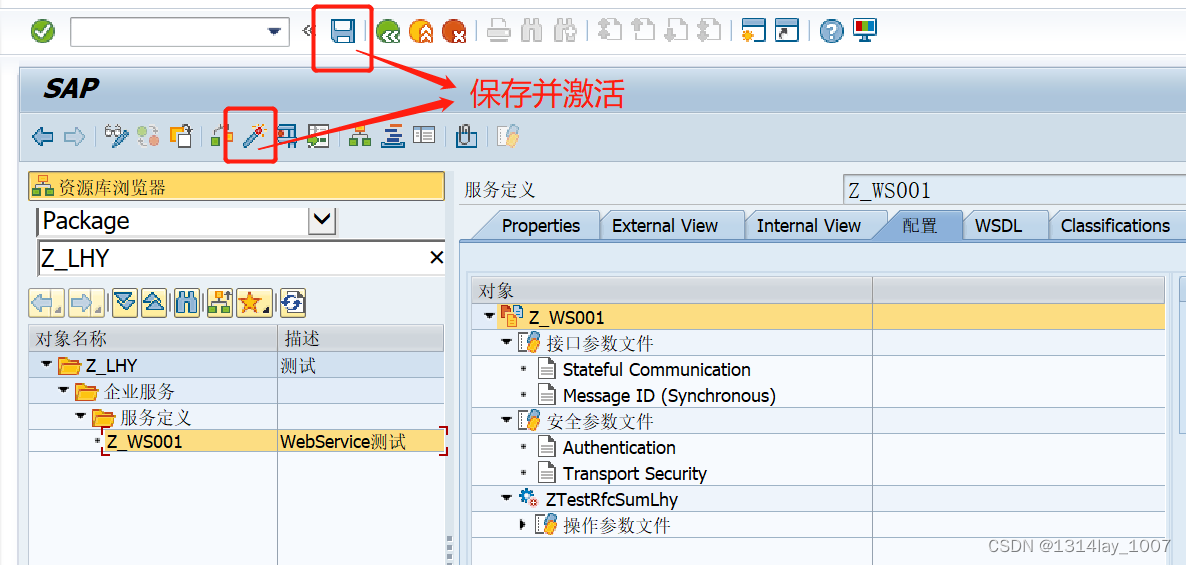

保存并激活：

测试

点击测试运行按钮进行测试：

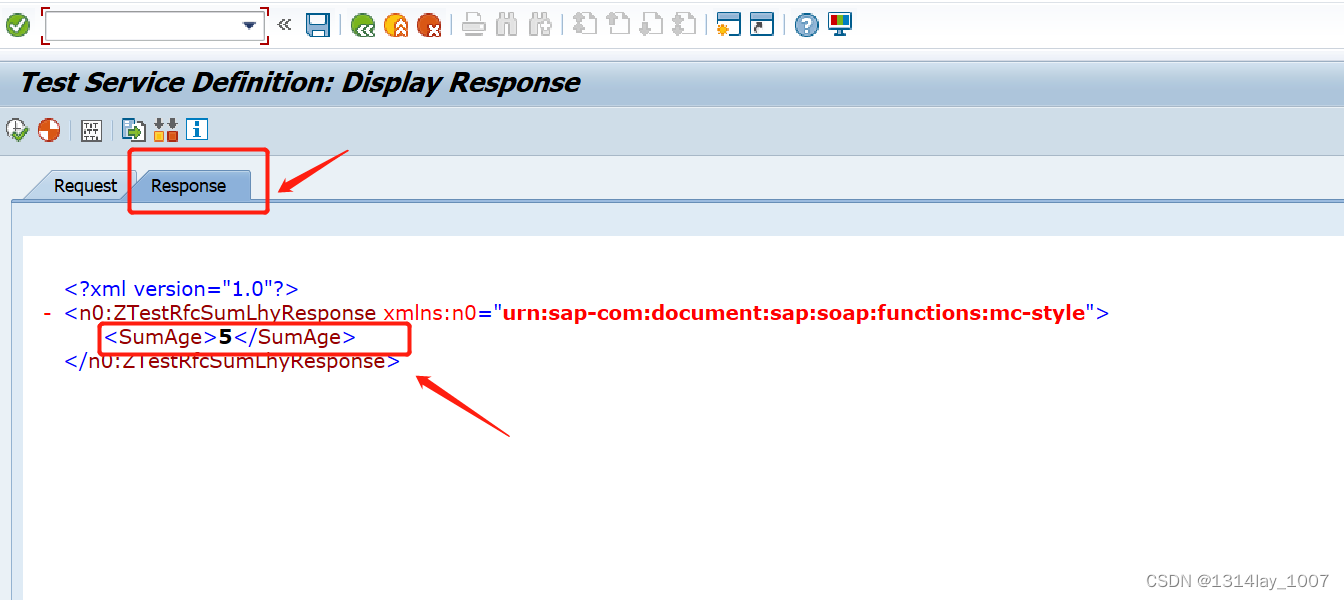

结果：

Web Service消费者

事务代码：SE80：

创建Services Consumer消费者

选择：Service Consumer，点击“继续”：

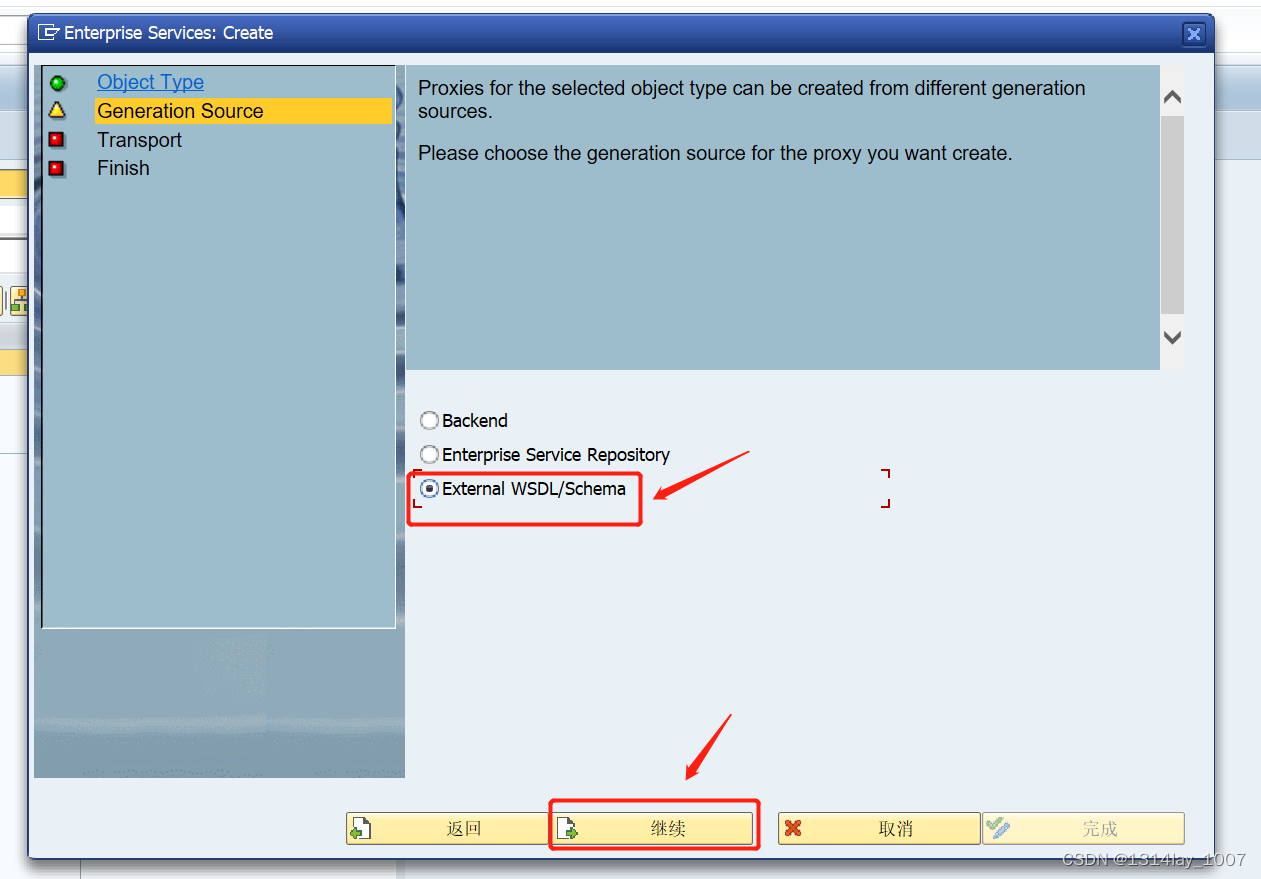

选择“External WSDL/Schema”，点击“继续”：

选择“URL”：

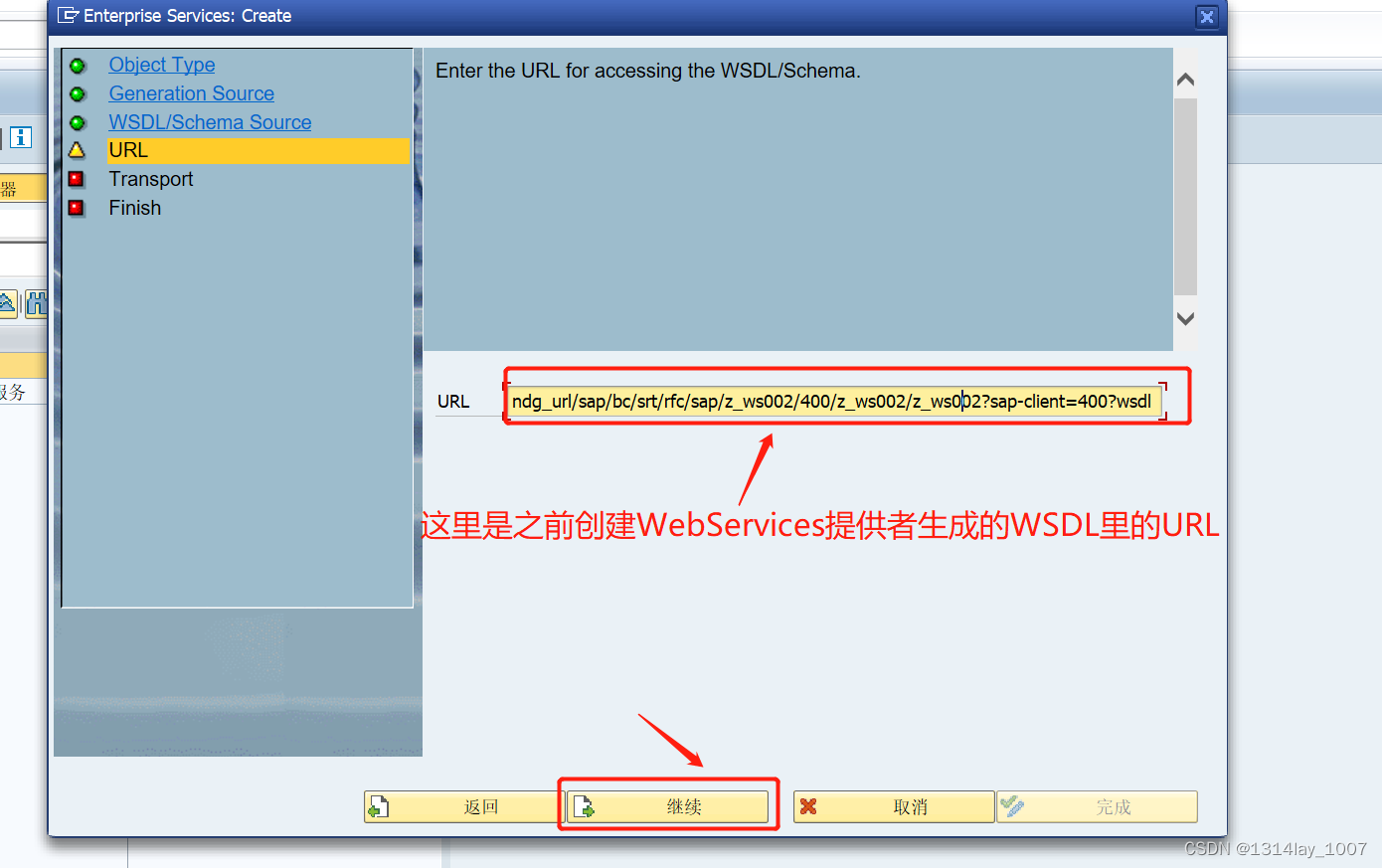

输入URL地址：

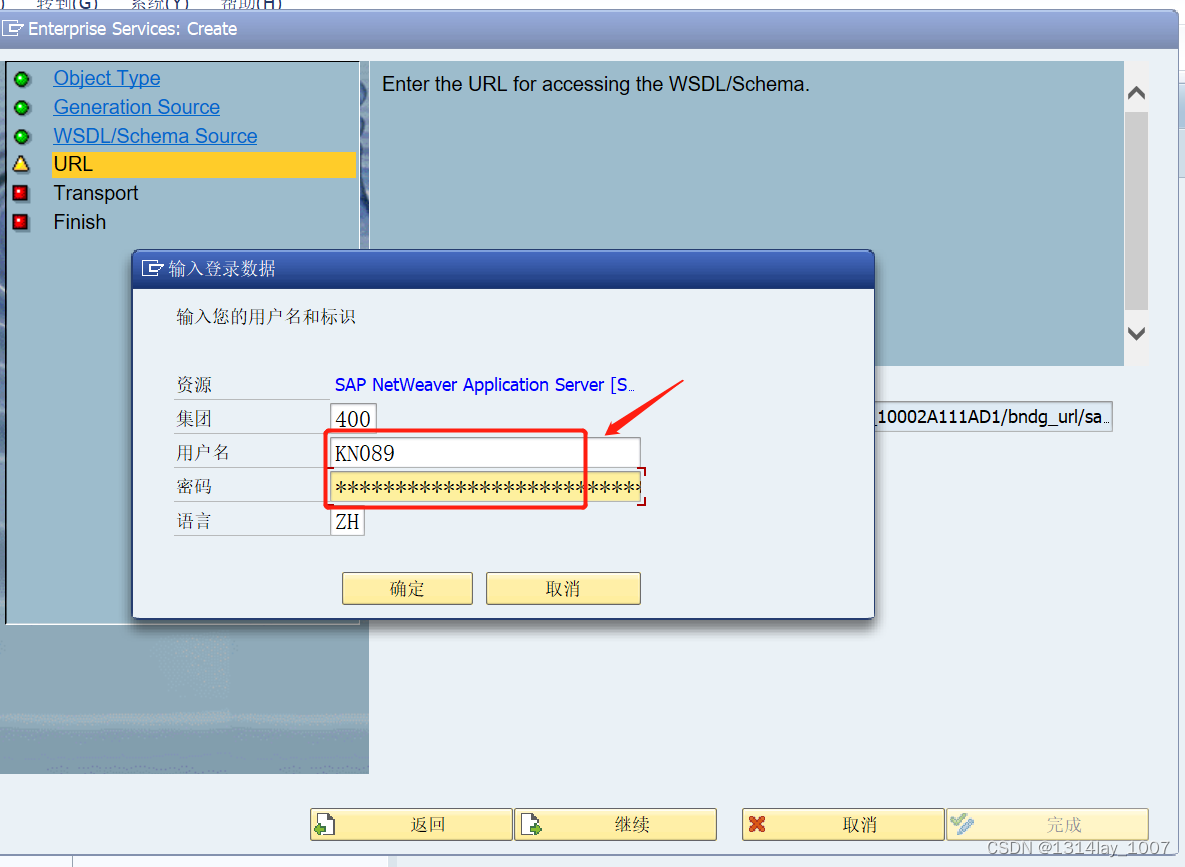

输入用户名和密码：

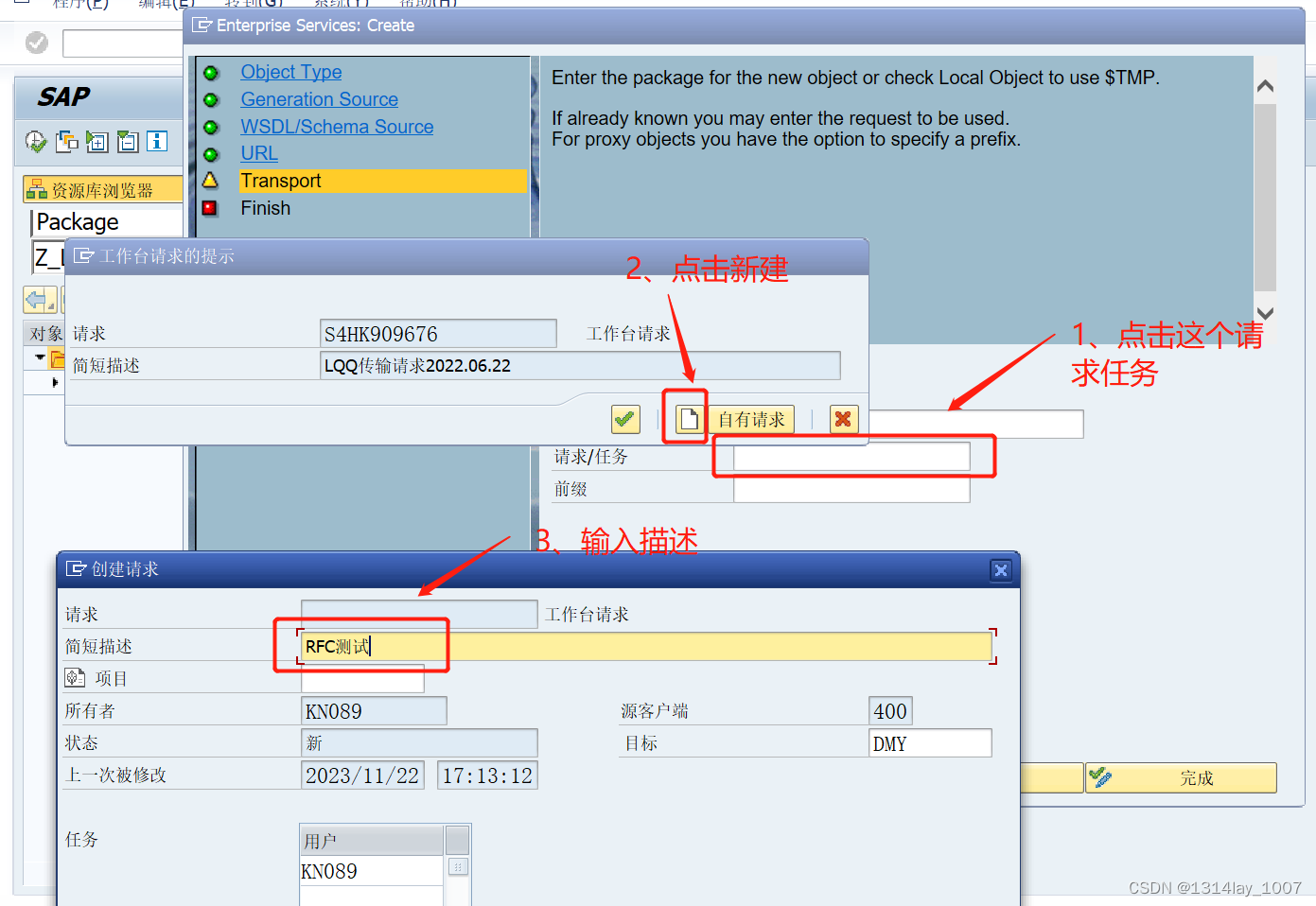

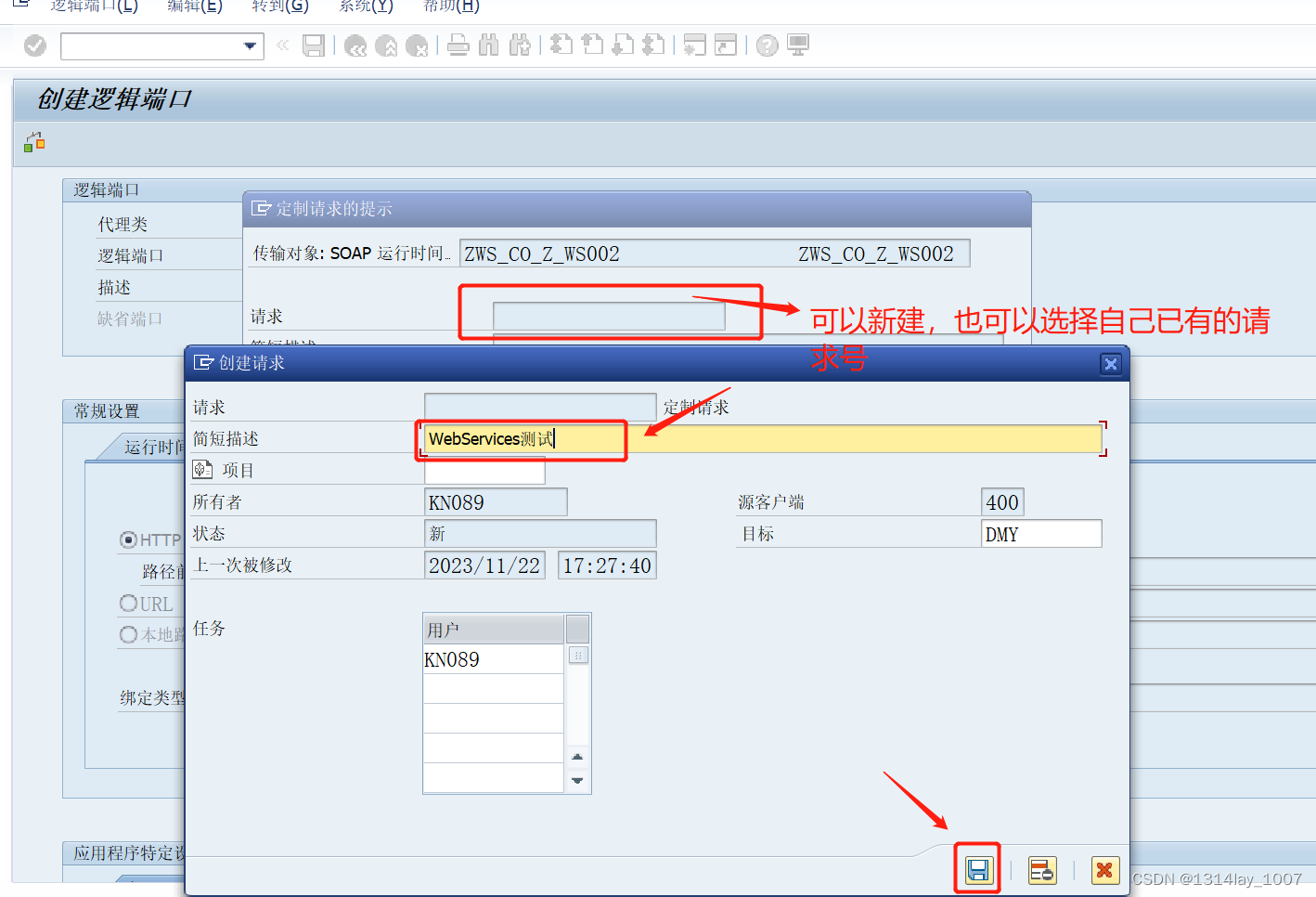

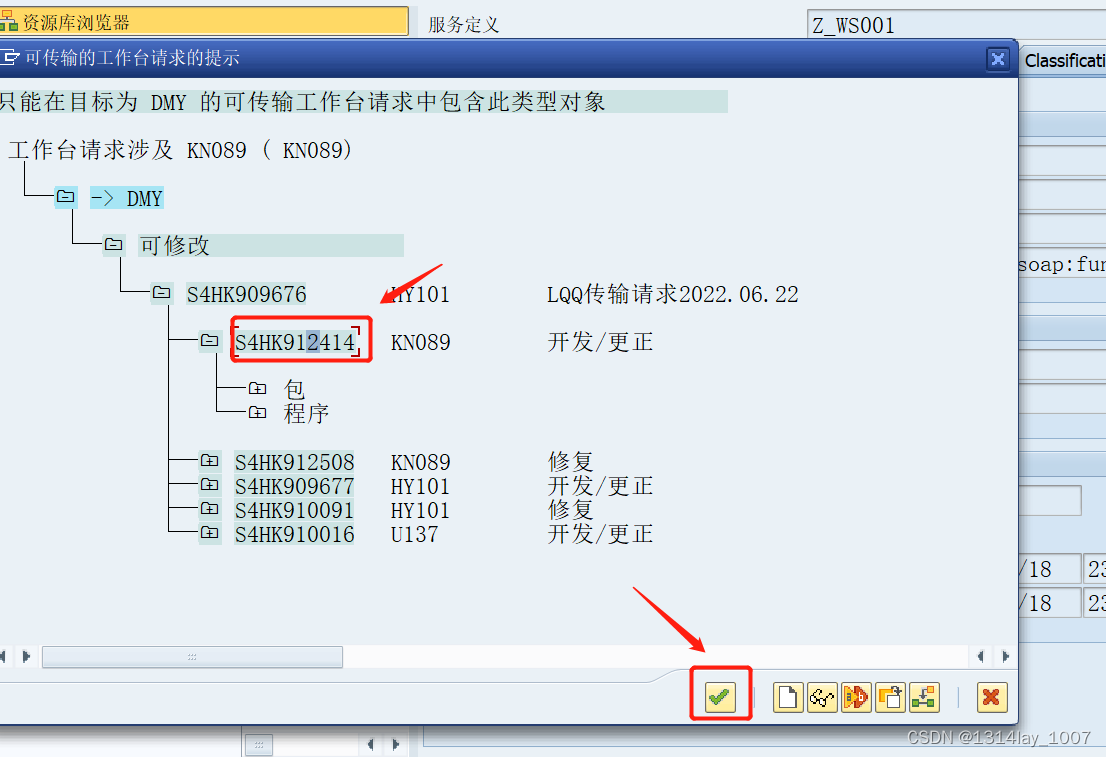

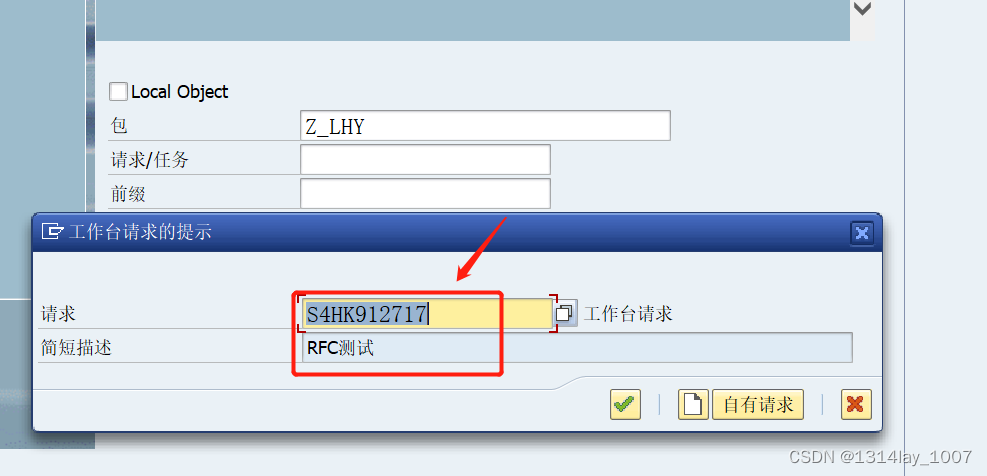

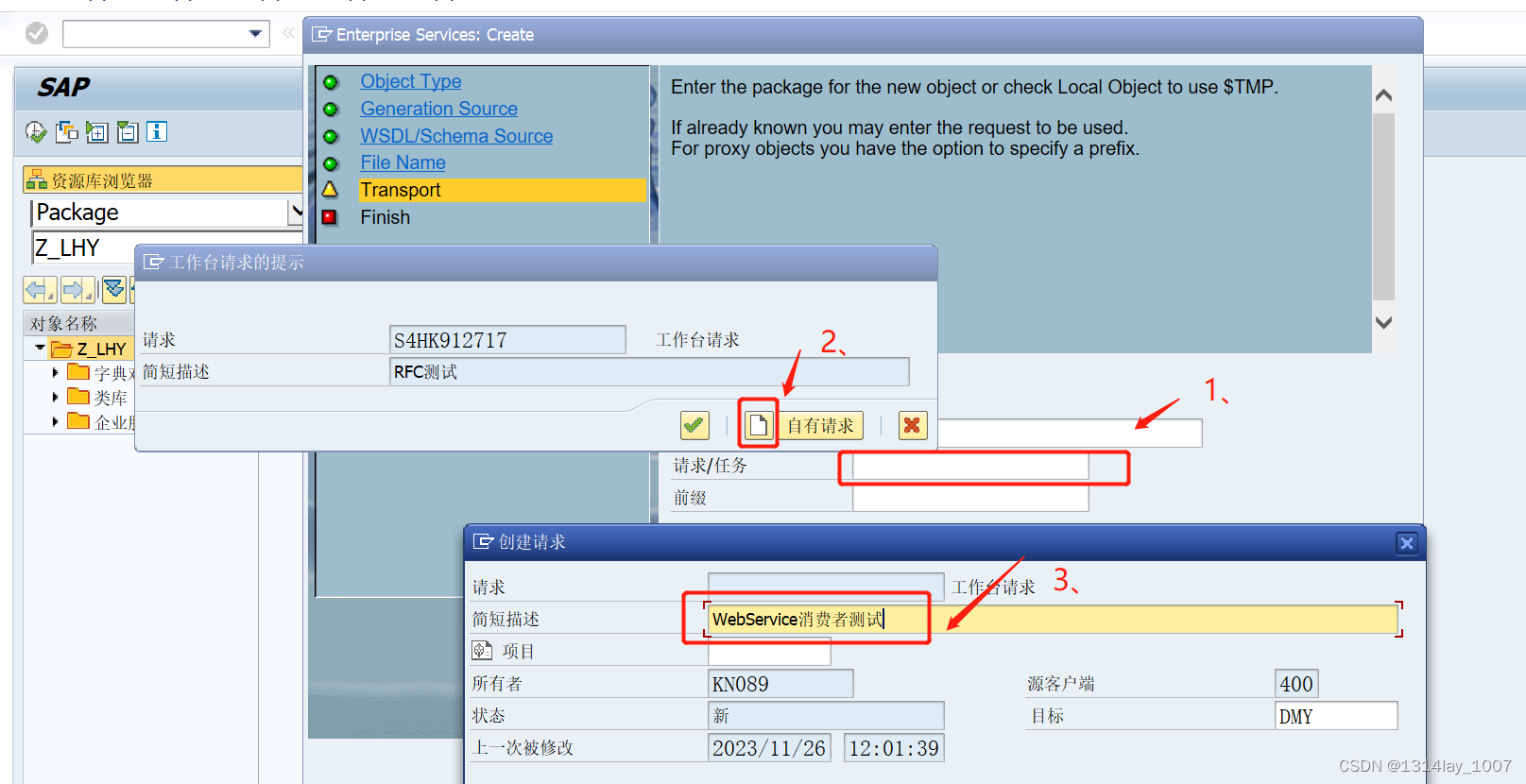

点击，新建请求号，输入描述，点击确定：

选择好请求号：

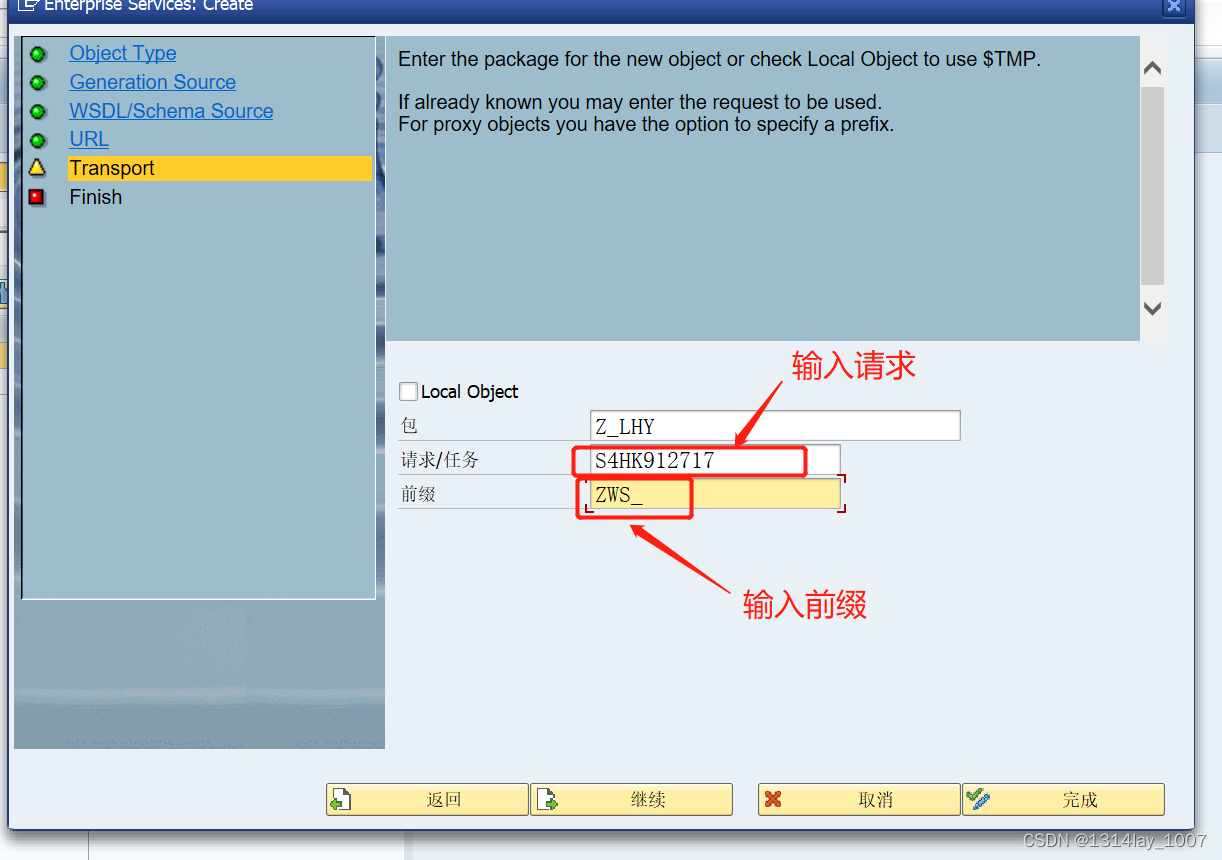

输入请求号，输入前缀：

点击“完成”：

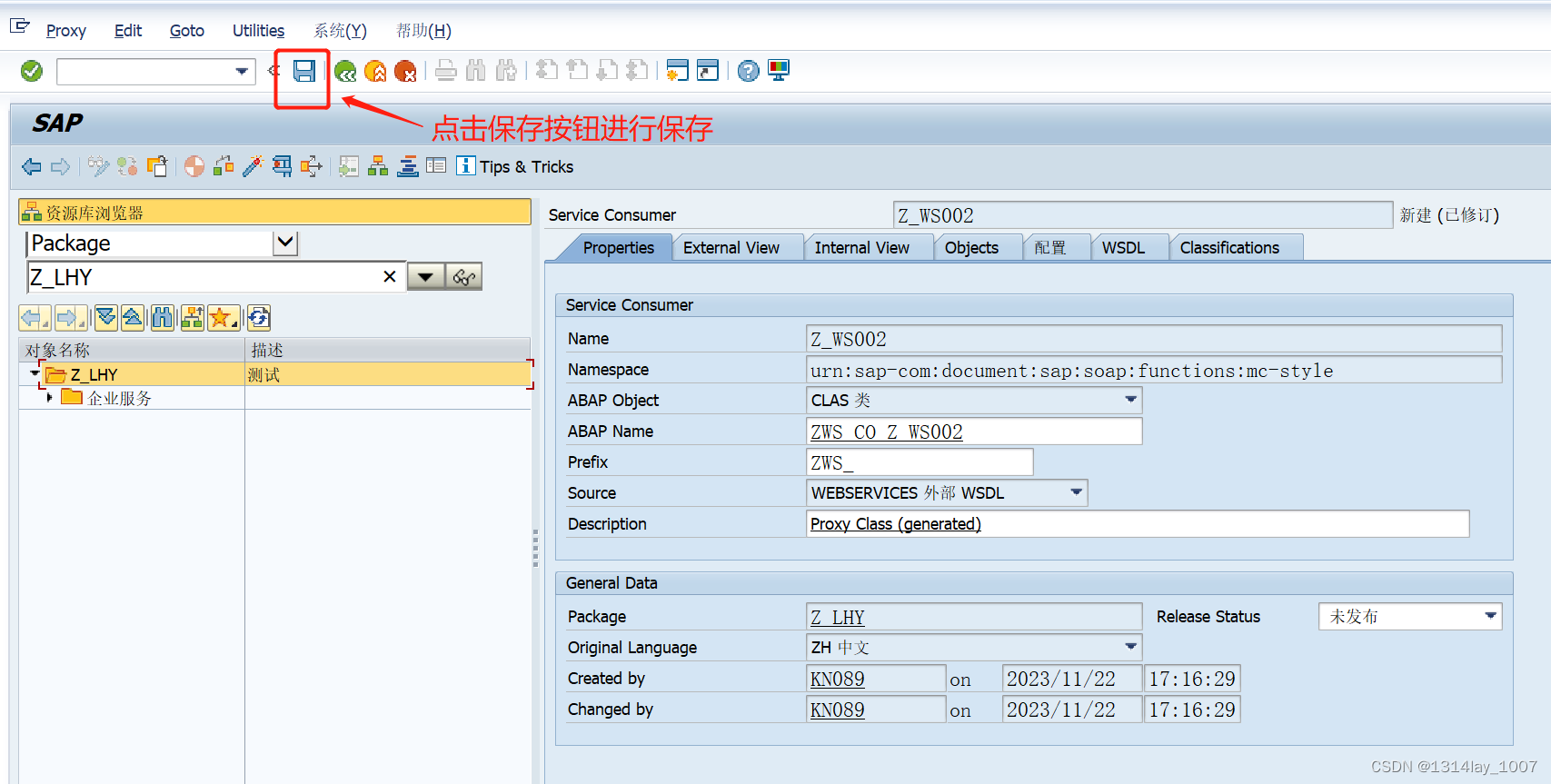

点击“保存”按钮进行保存：

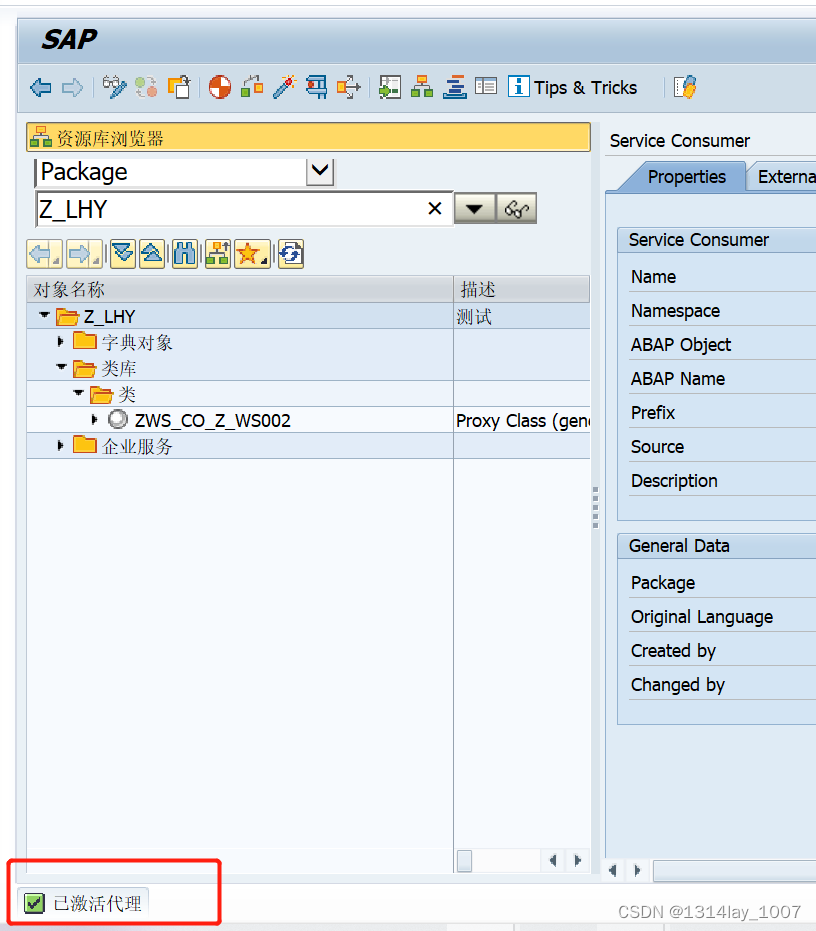

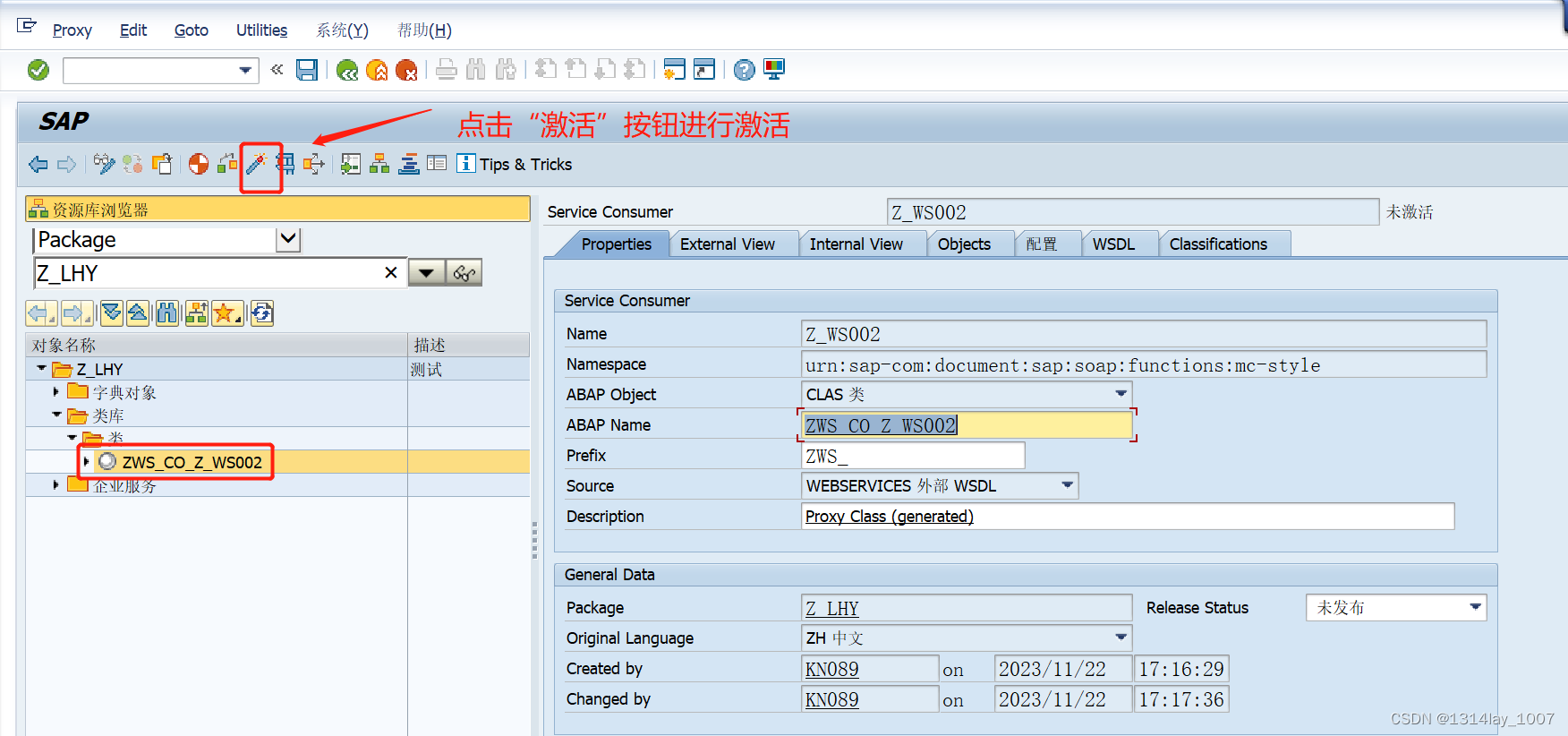

保存并激活：

创建RFC连接

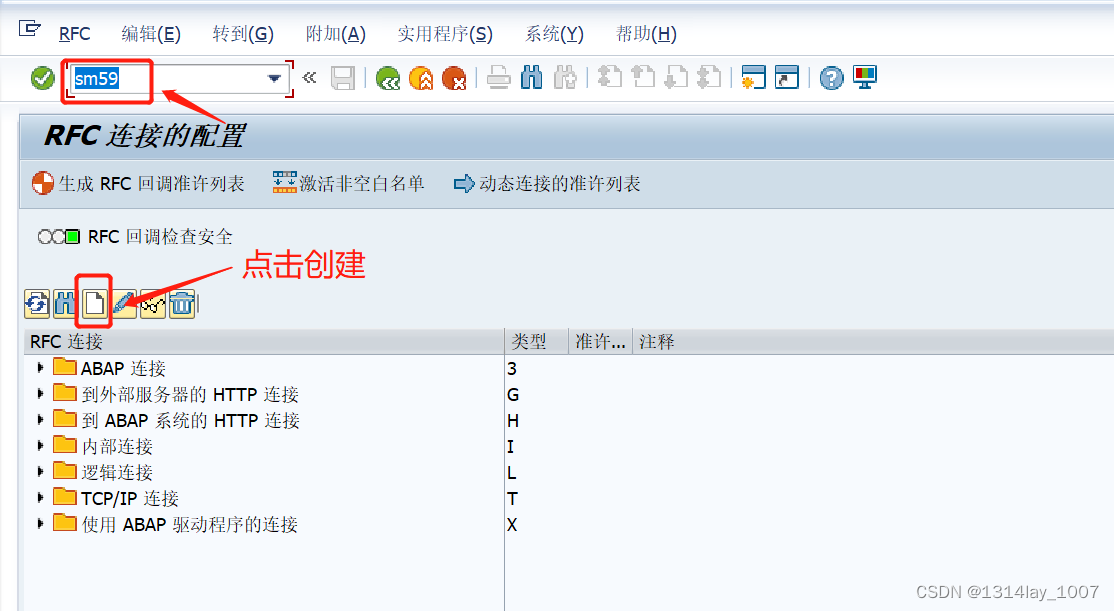

用事务代码 SM59 进入 RFC 连接配置：

事务代码：SM59

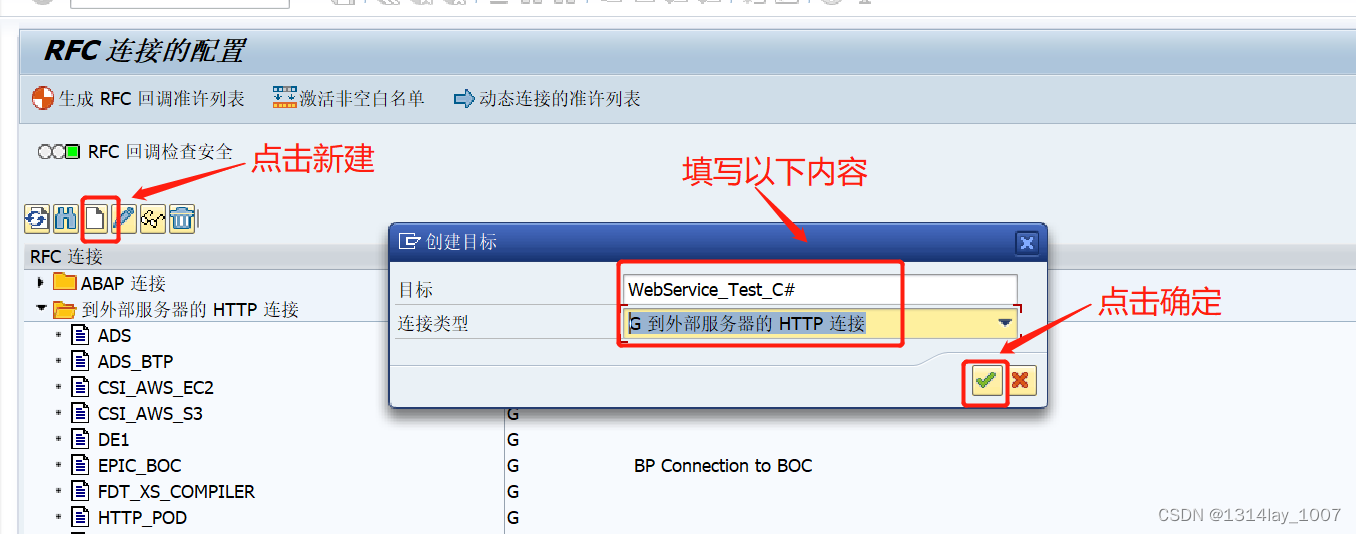

点击创建：

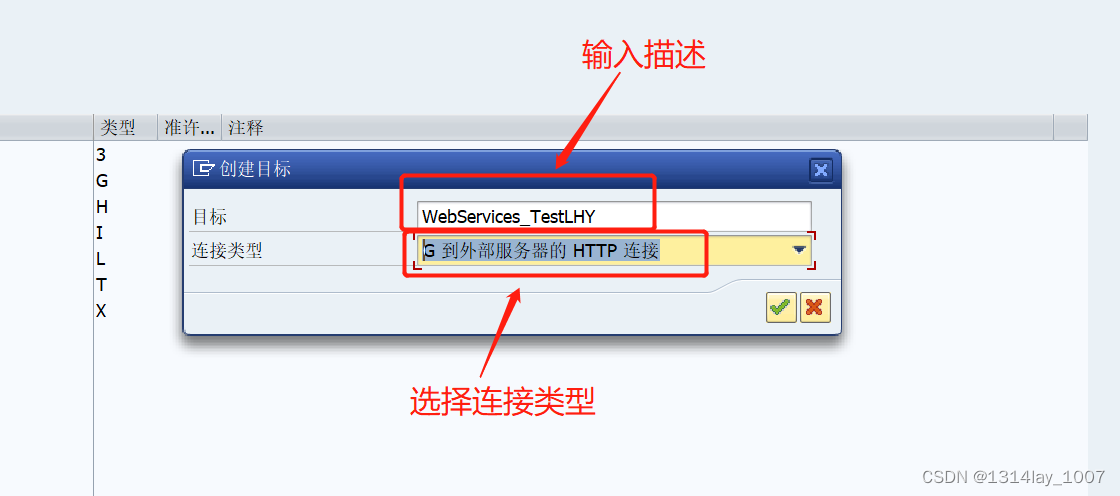

输入要创建的目标名称，选择连接类型：

输入描述，服务器提供者的域名和端口号，点击保存：

创建逻辑端口-IP地址

现在不使用LPCONFIG创建逻辑接口，而是在SOA网址上创建

使用在是外部ip地址和端口的情况，例如这种：

T-CODE: LPCONFIG

事务代码： LPCONFIG

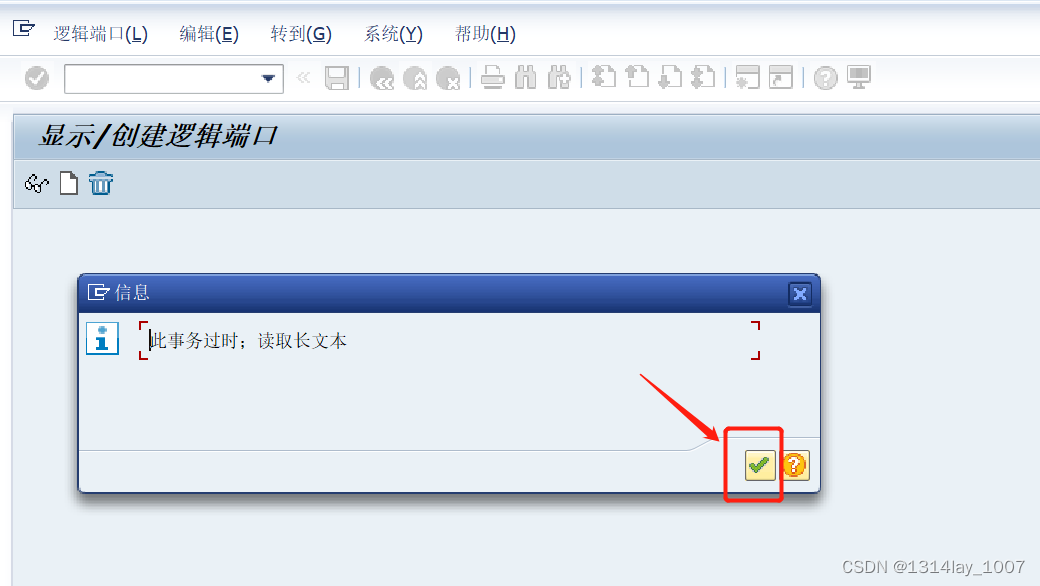

输入事务代码之后，点击确定：

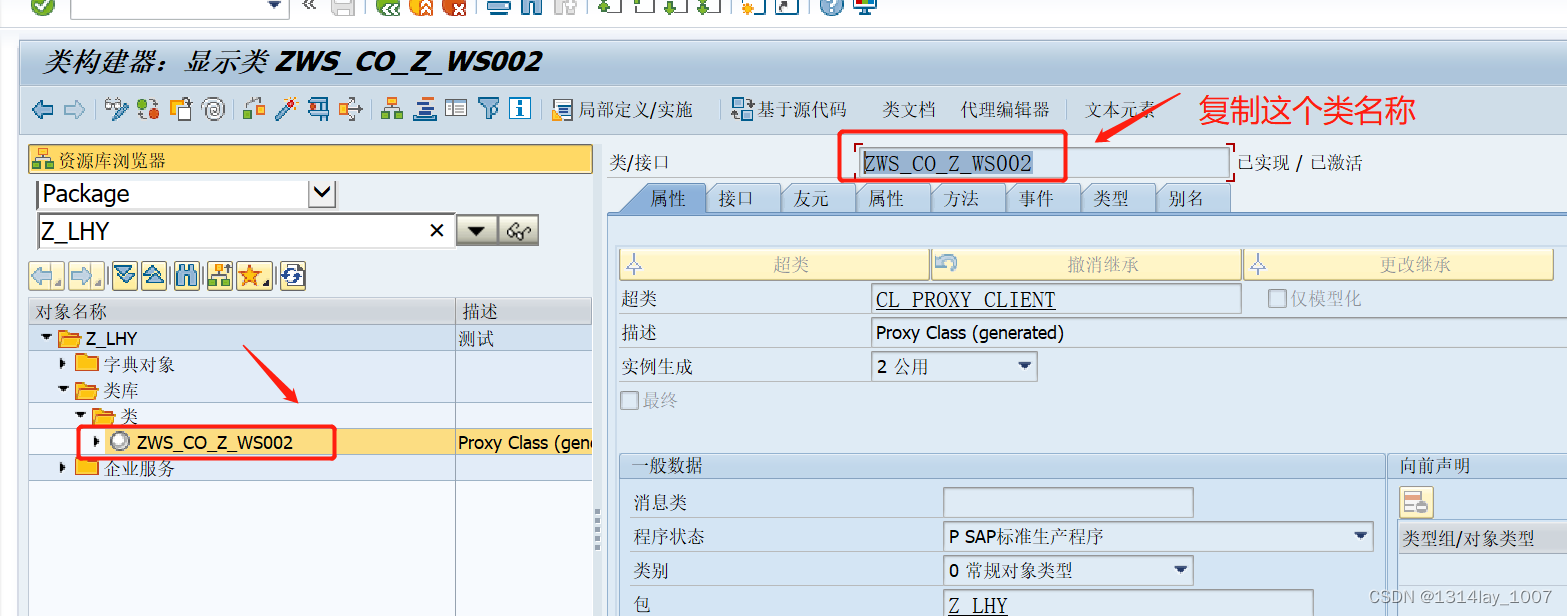

复制这个类的名称：

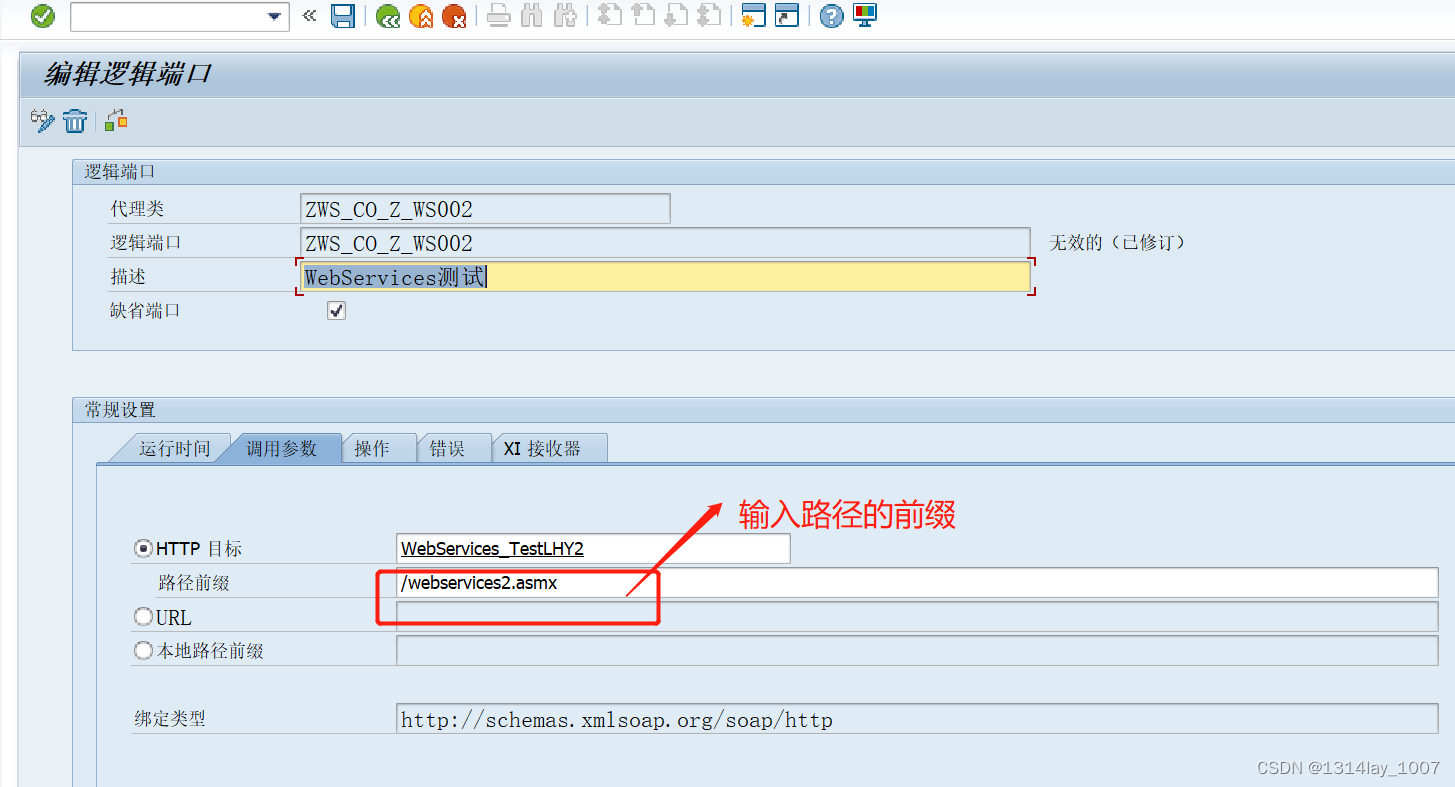

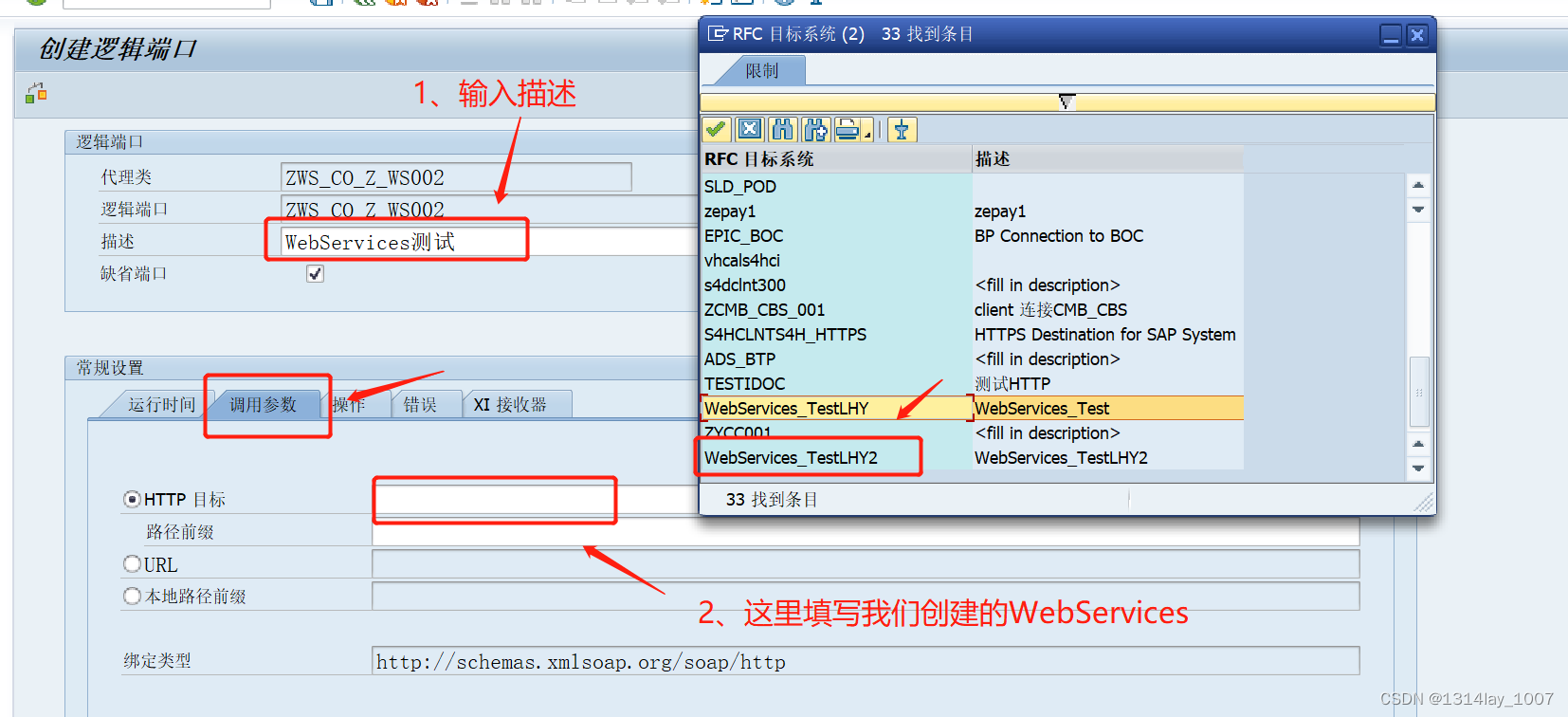

填写到这里：

如果是外部的ip地址端口，就可以使用下面的：

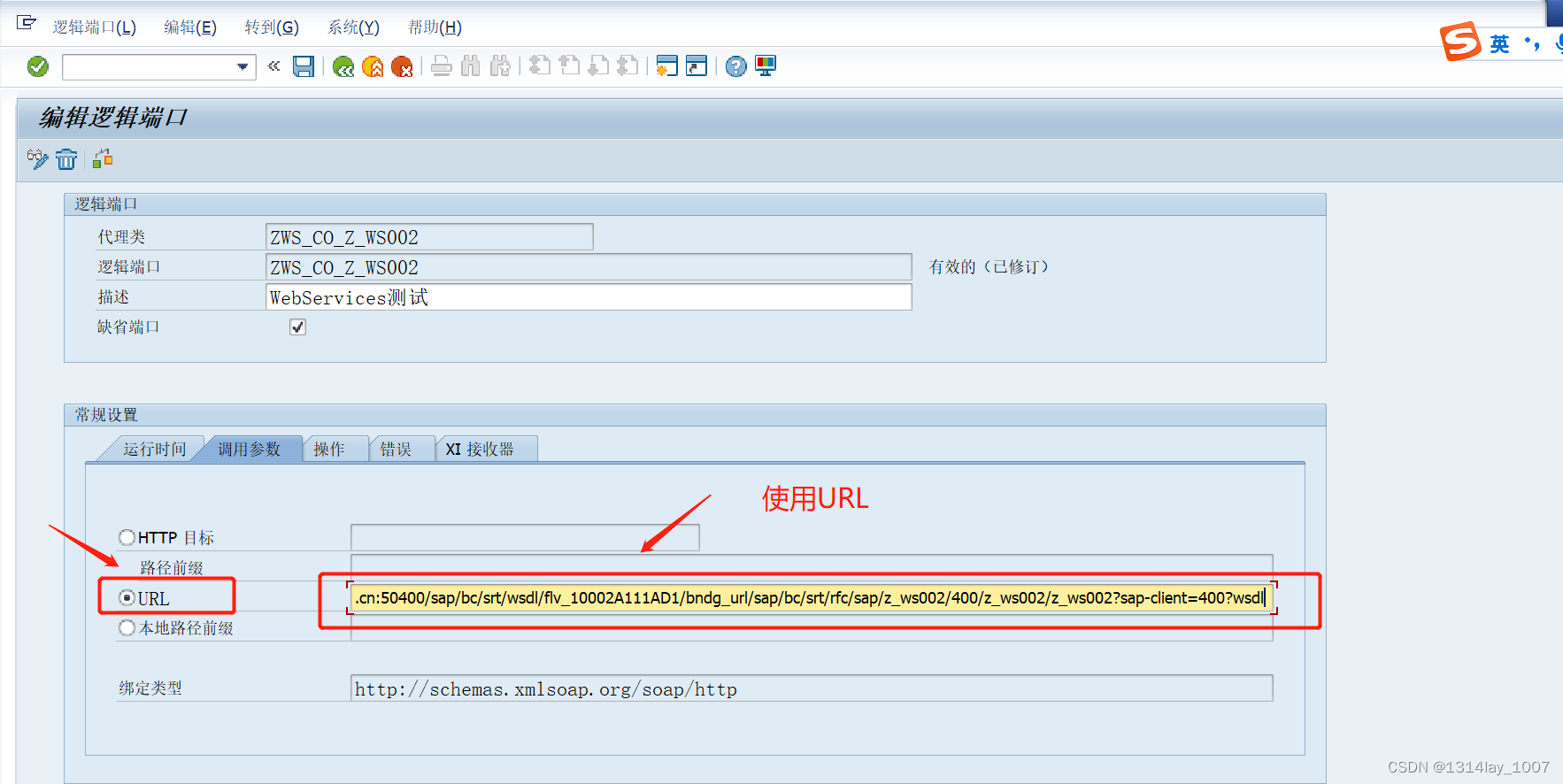

使用URL

如果是SAP WebSerivices创建的URL ，就填这个：

这里改了之后，还是报错。

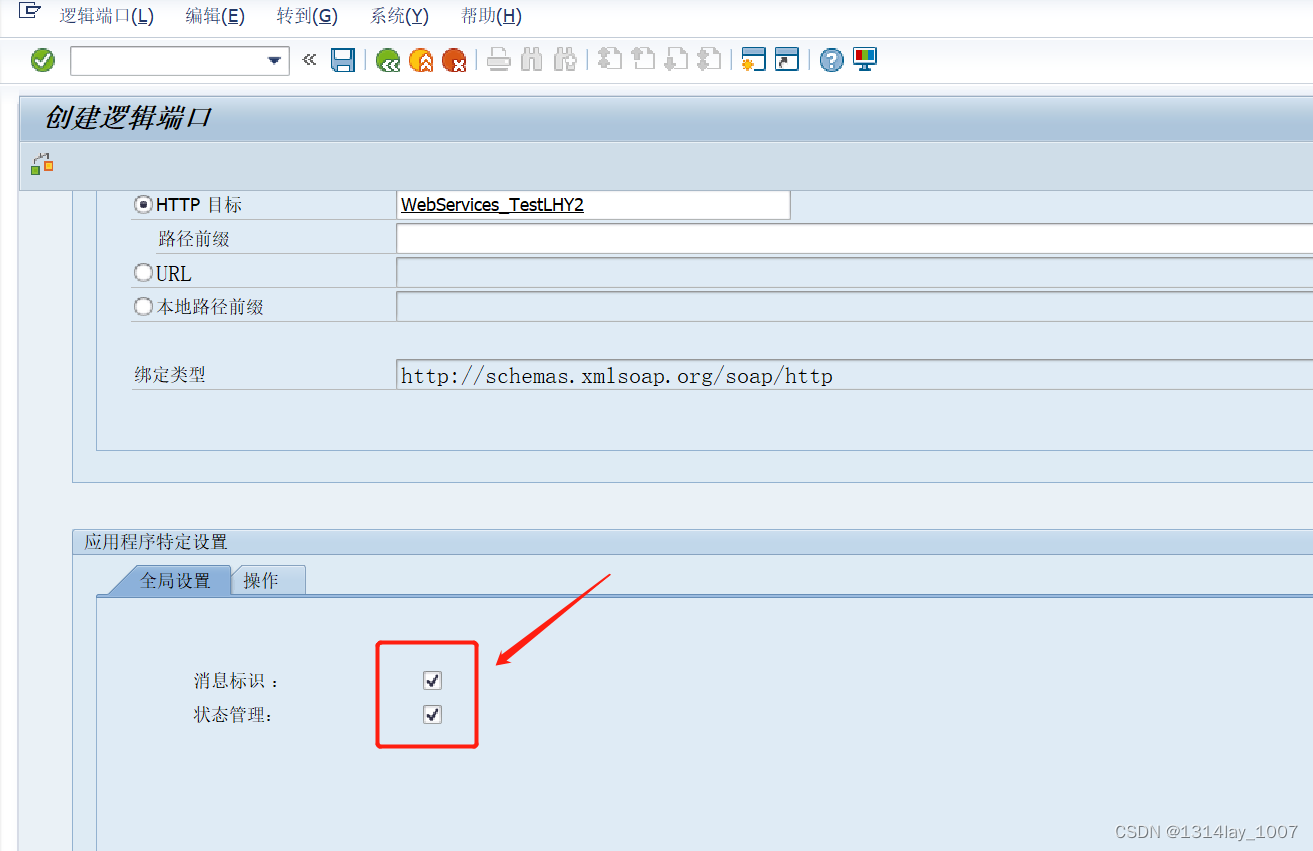

这里要选中，否则激活会失败：

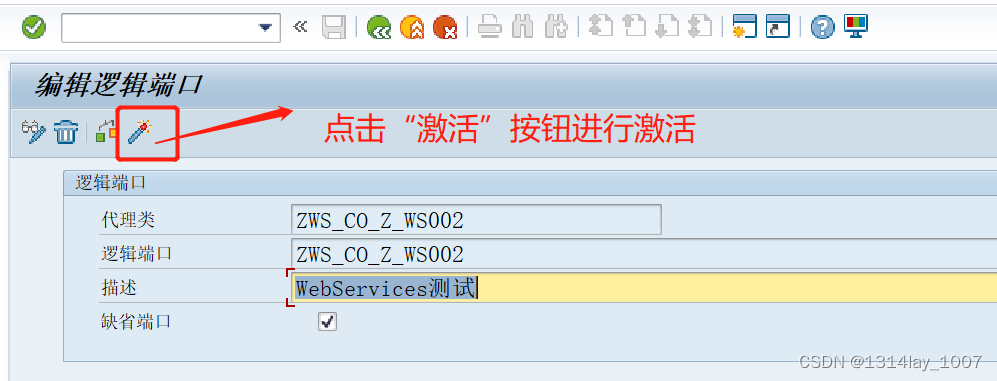

点击激活按钮进行激活：

返回接受者服务器运行测试：

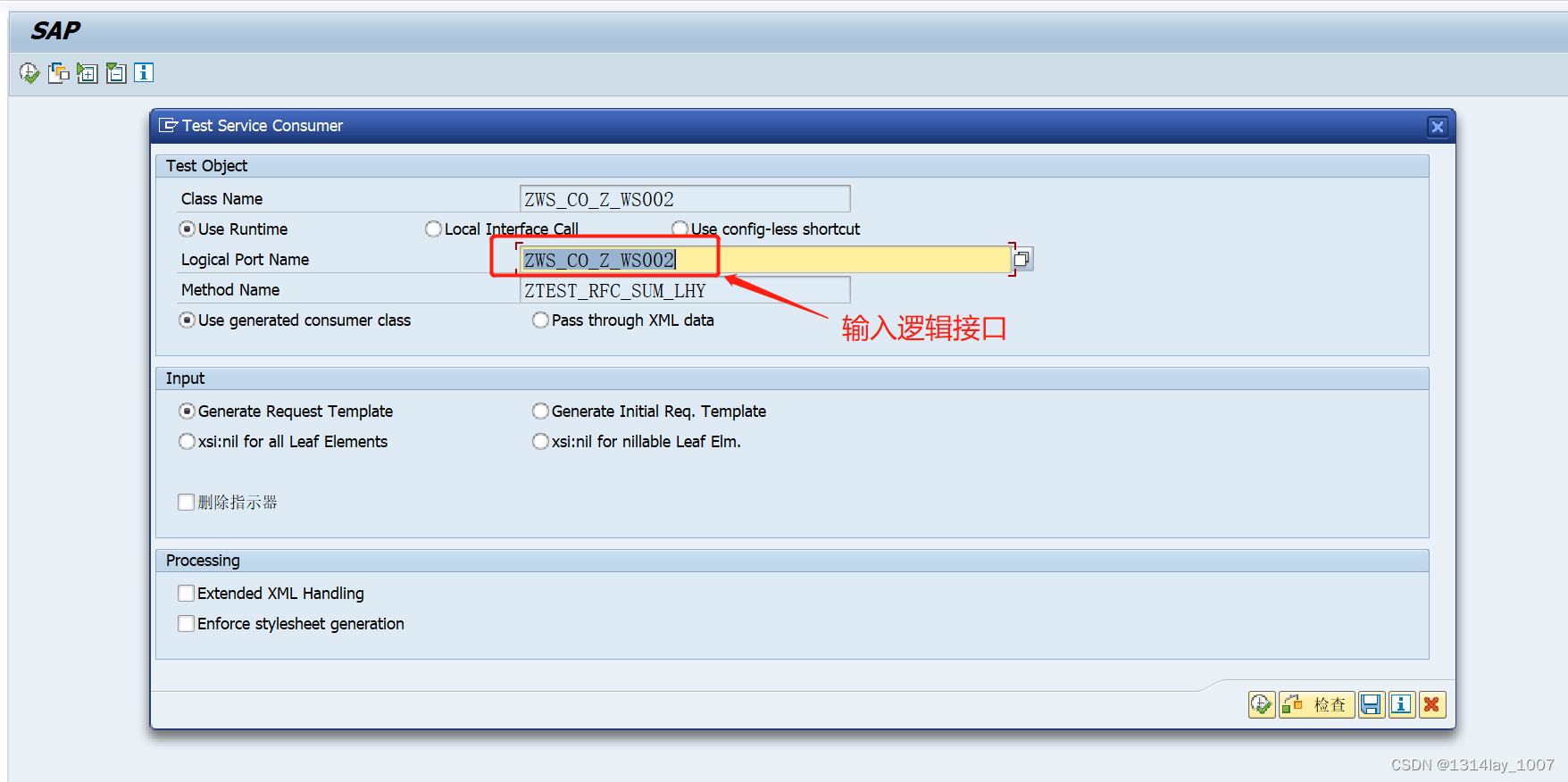

输入逻辑接口：

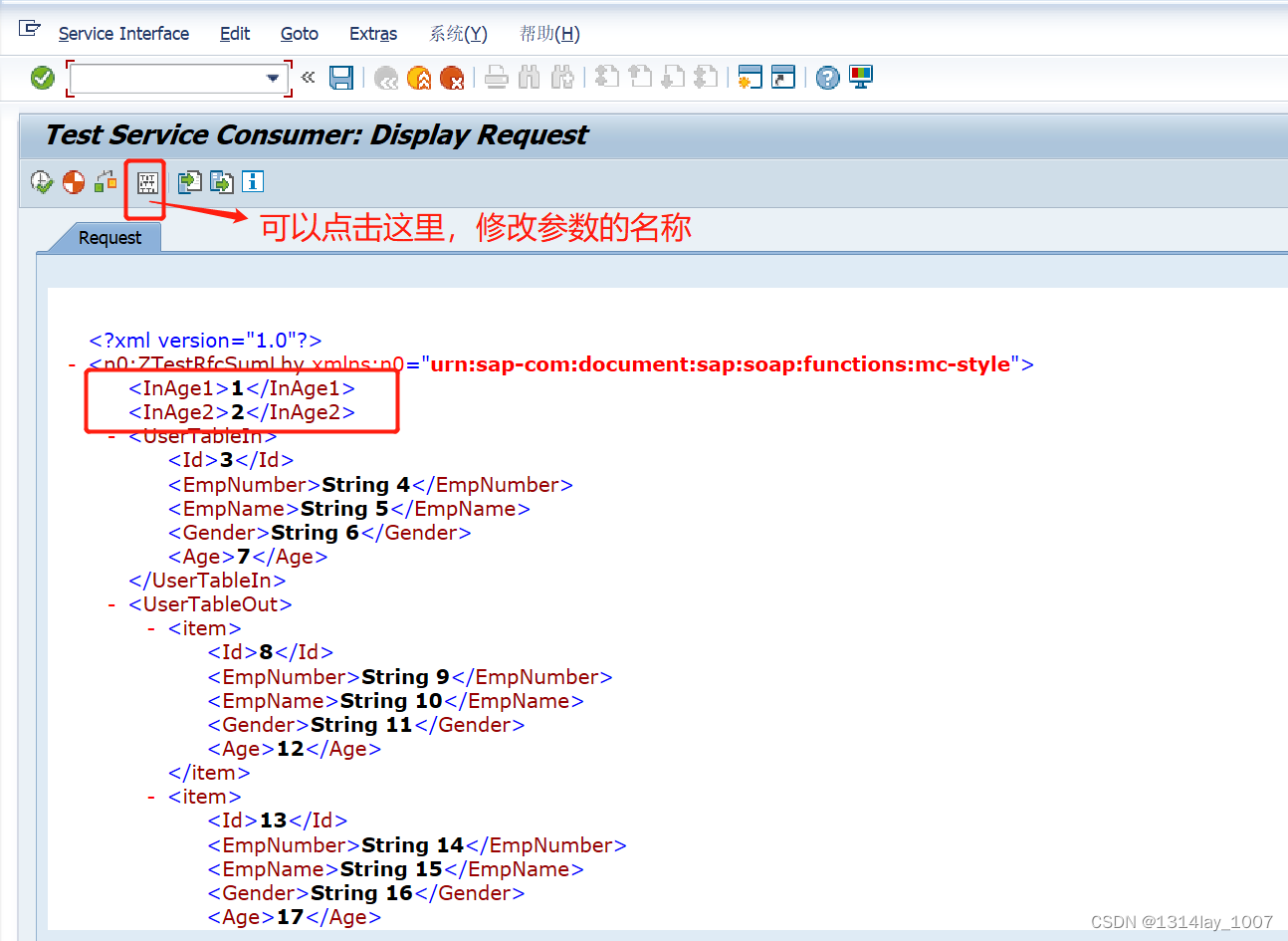

可以点击这里，修改参数的名称：

可以这里返回执行界面：

点击“执行”按钮执行：

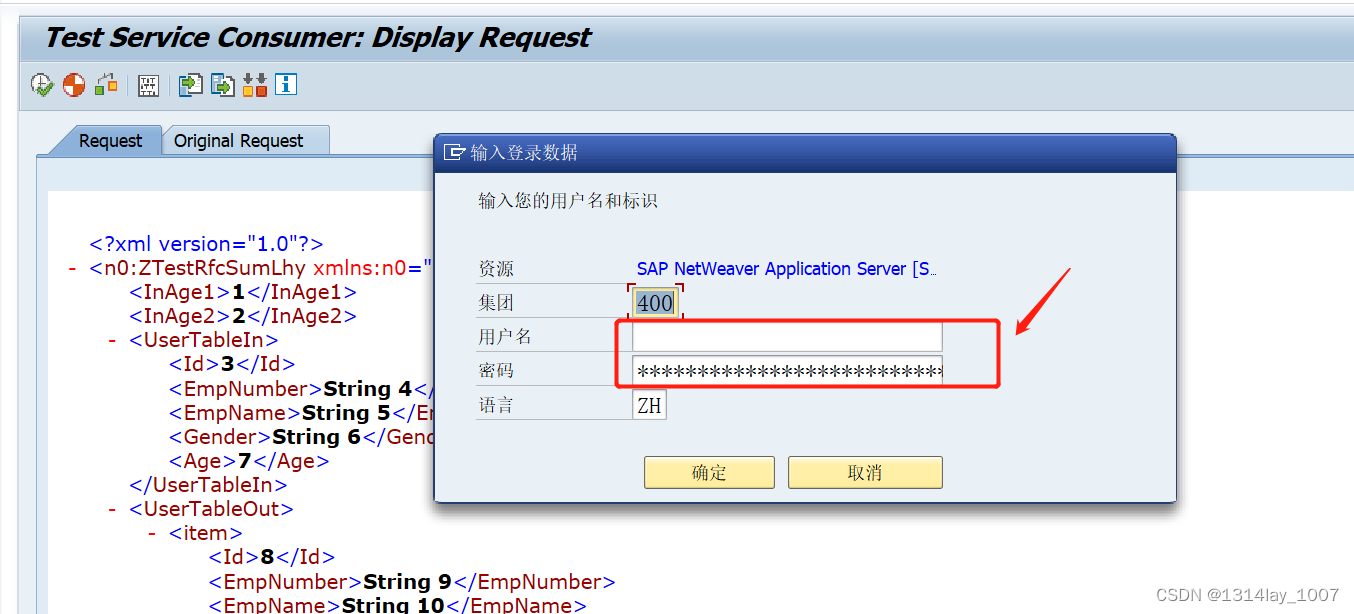

输入用户名和密码

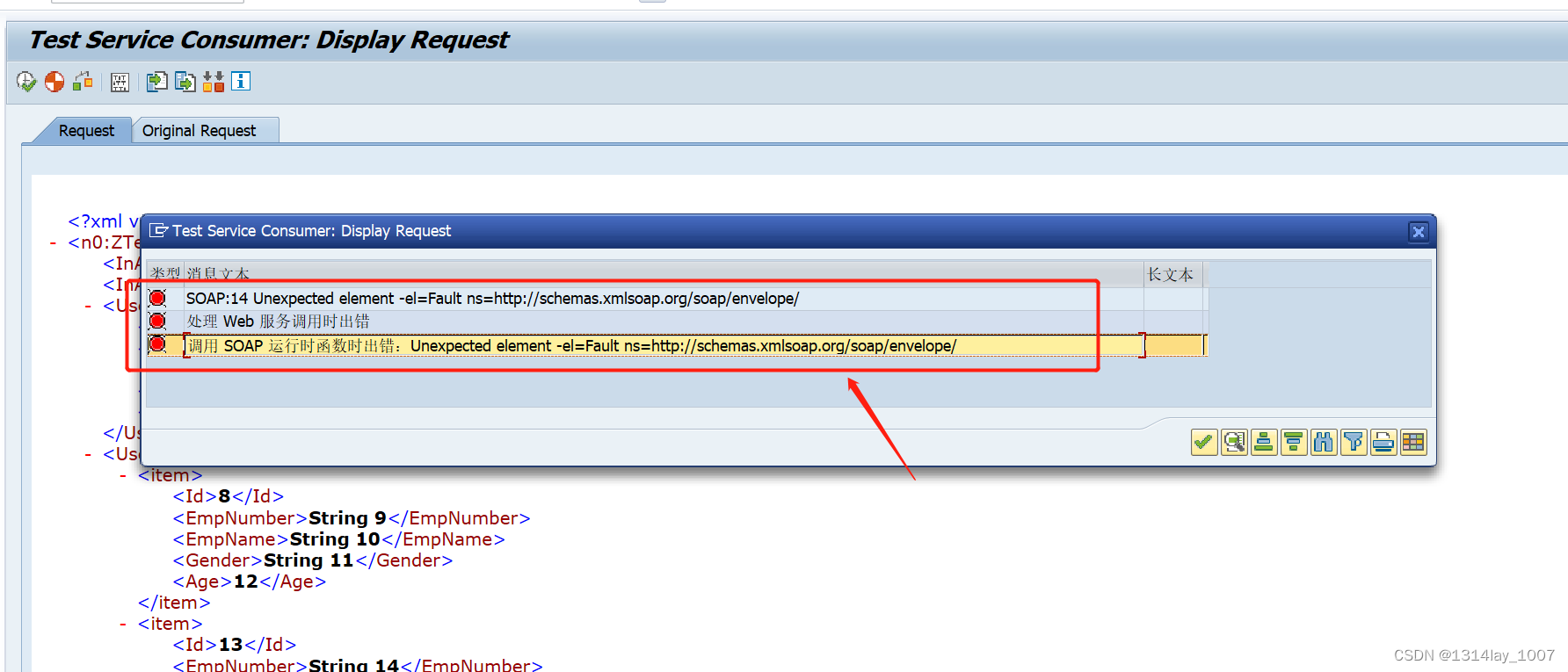

报错

无法访问，是因为前面选择的是HTTP对象，RFC里面的WebServices_Test2，后面改成URL地址。

这个不是很清楚是怎么回事，后面查阅资料，重新再SOA中为WebServices消费者创建逻辑接口

创建逻辑端口-WebServices URL

现在使用这个创建逻辑端口

之前的逻辑端口没有什么效果，在这里重新创建逻辑端口，这个是基于之前在SAP系统中创建WebServices提供者时，暴露给外面的那个URL地址的。

进入SOA网址

进入SOA网址：

填写端口信息

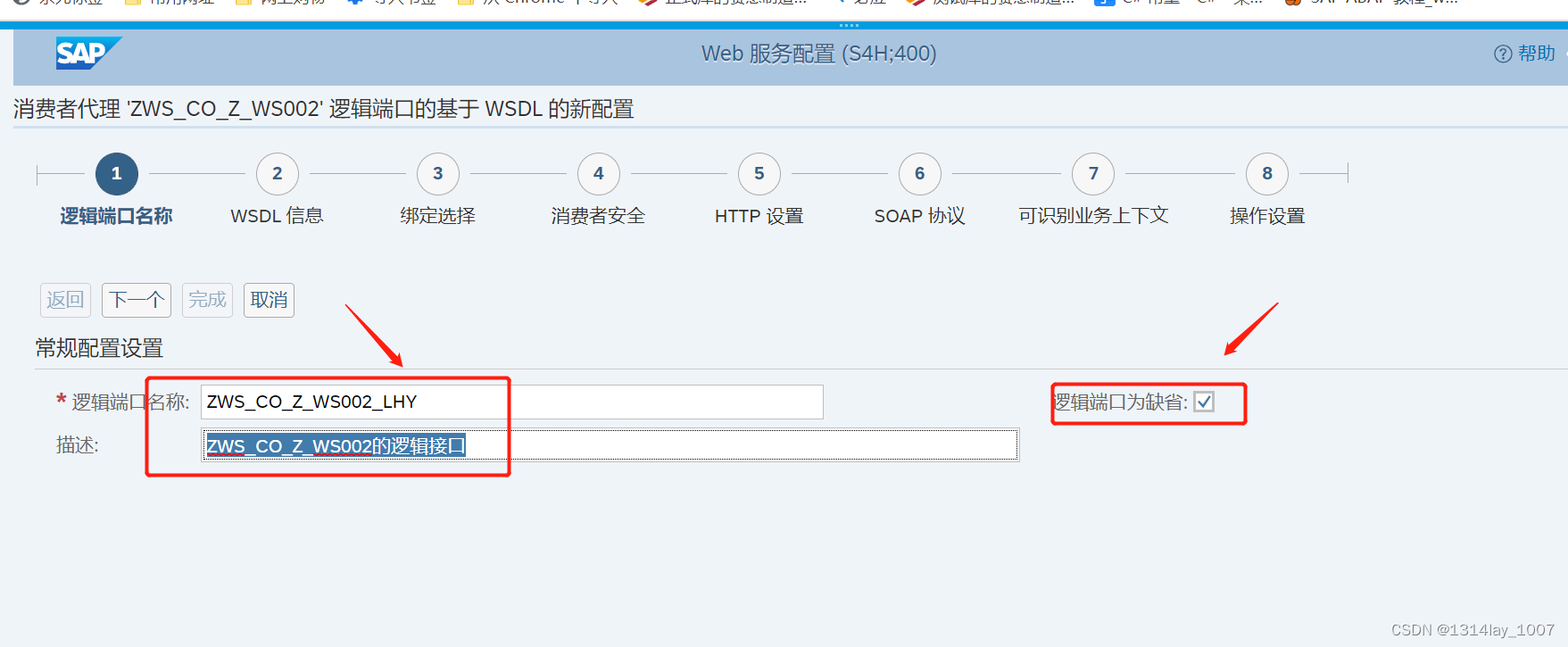

填写逻辑端口的名称为ZWS_CO_Z_WS002_LHY，填写描述等信息：

填写WebServicesURL、用户名和密码：

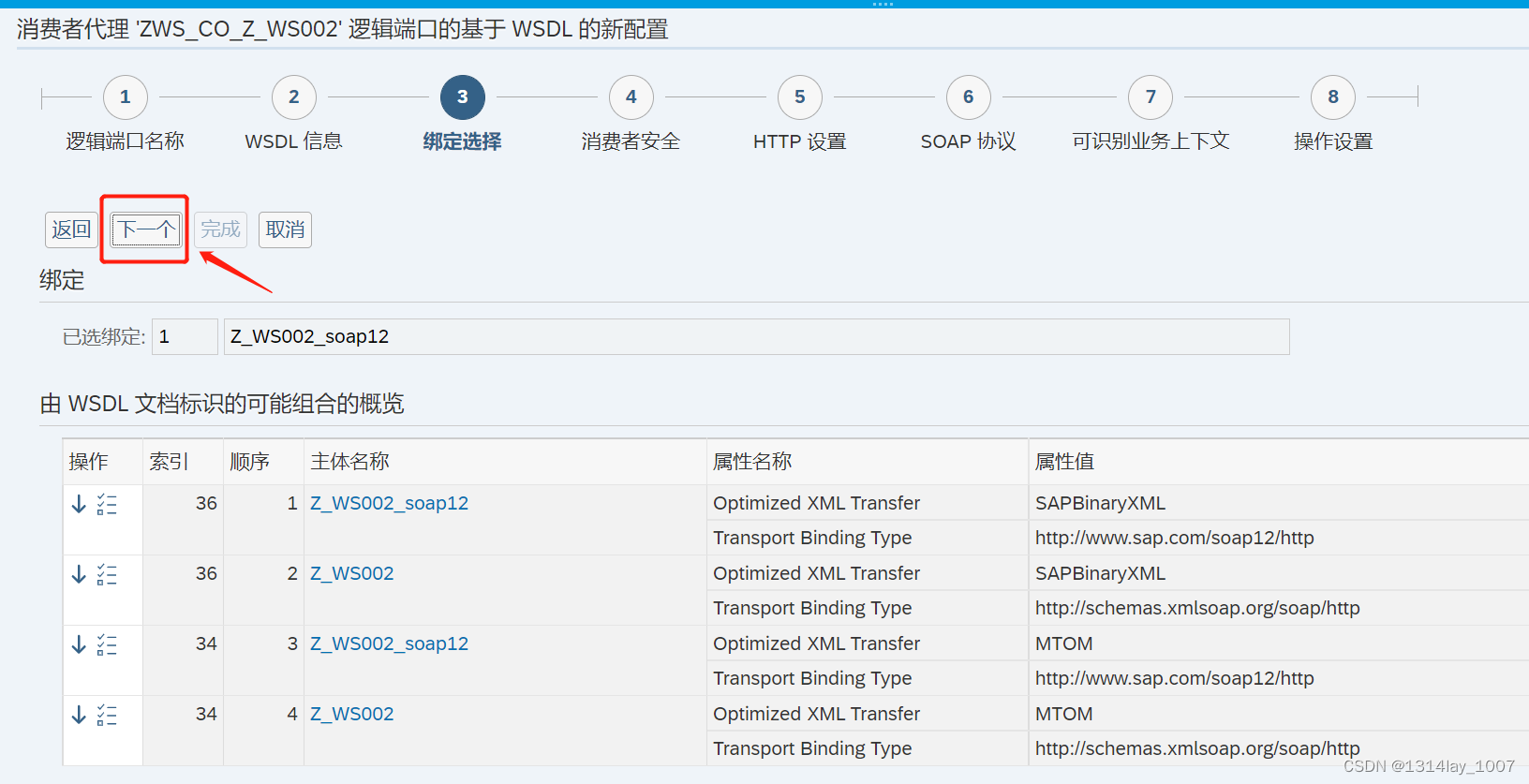

点击“下一个”：

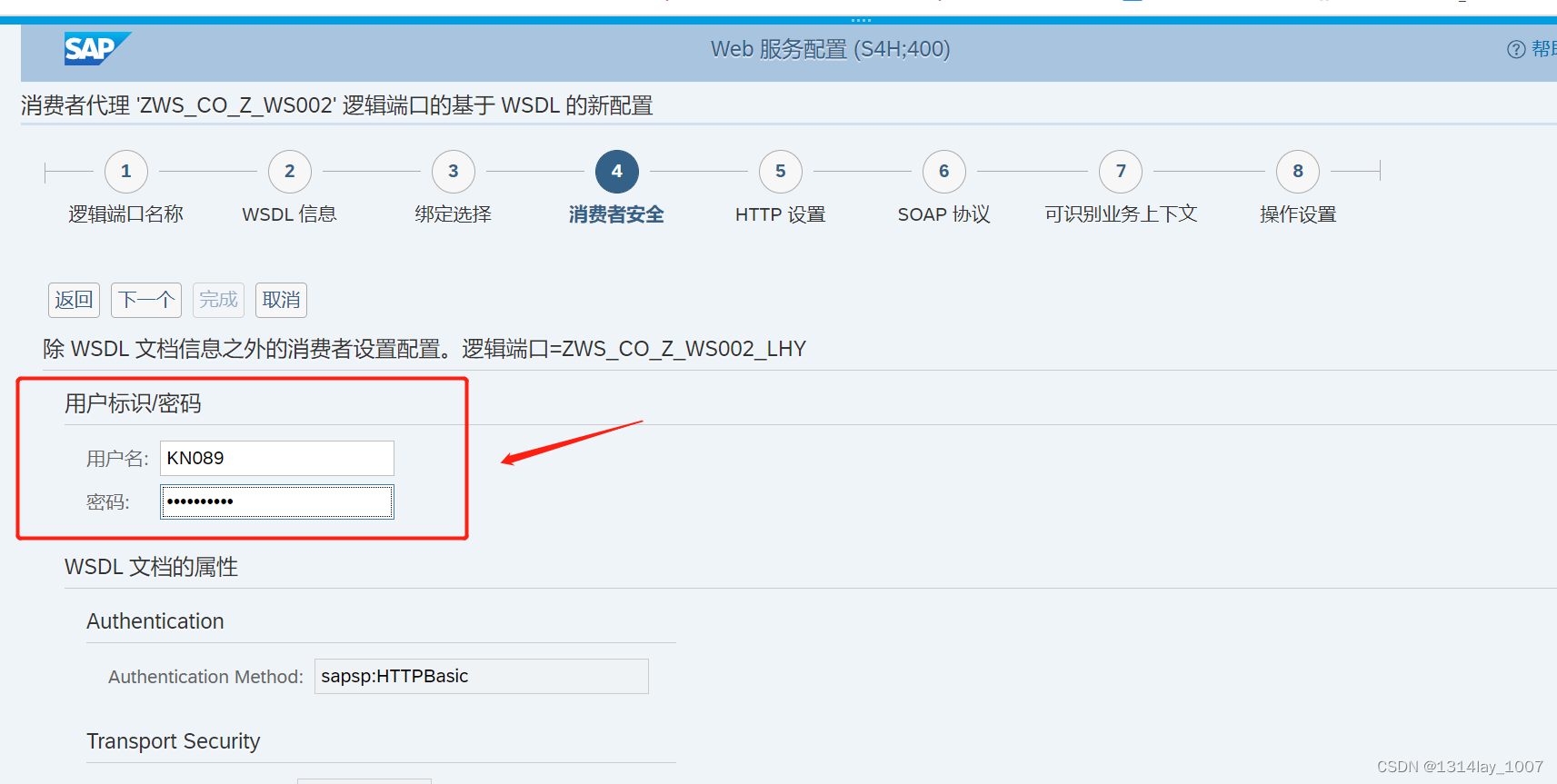

输入用户名和密码：

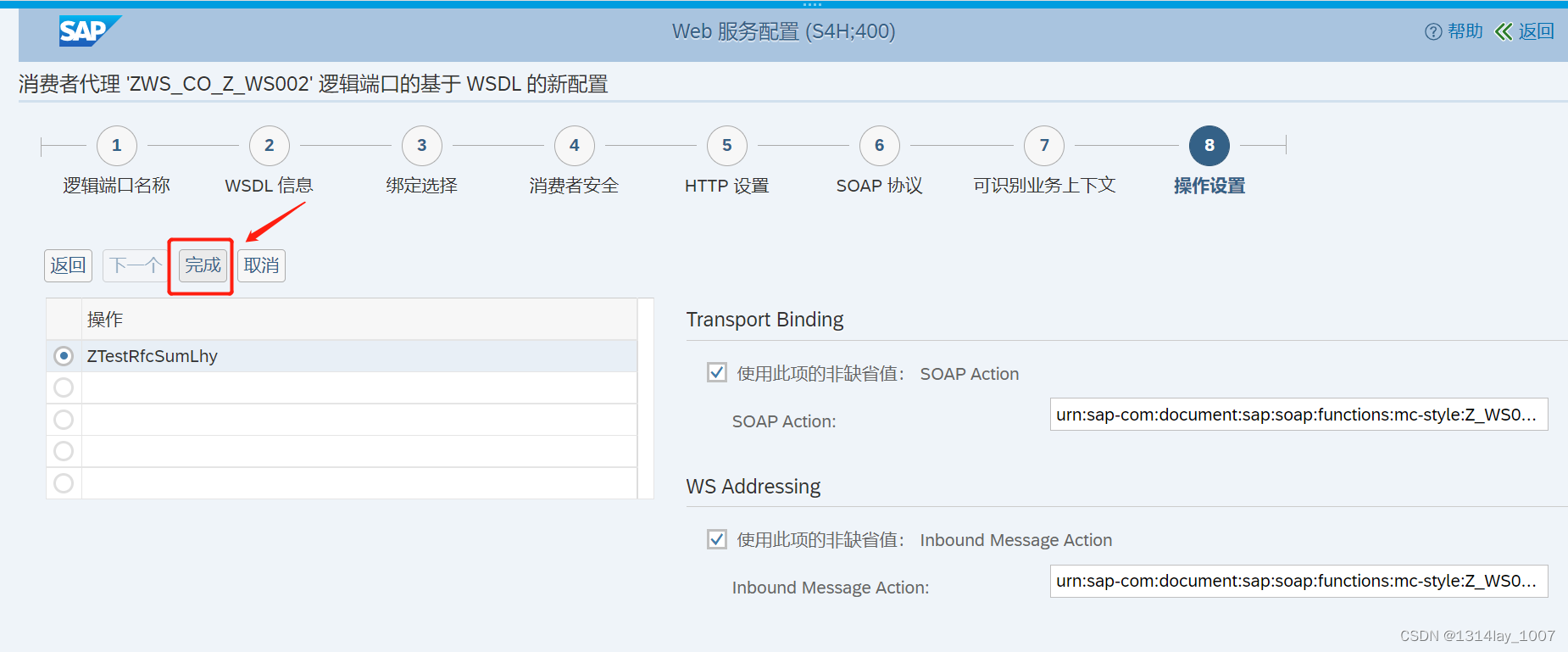

点击“完成”按钮：

填写好参数的值之后：

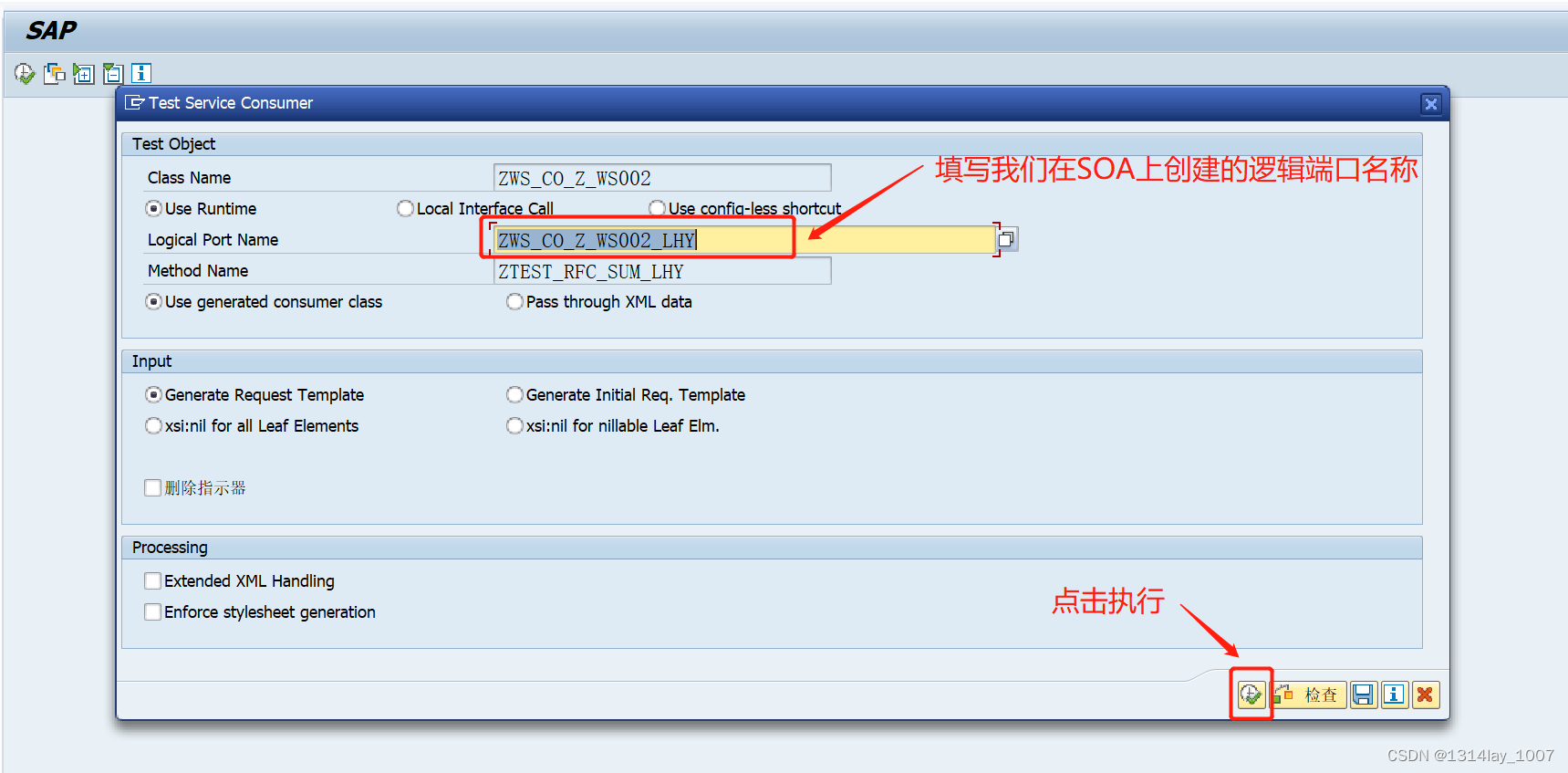

重新测试执行

点击执行：

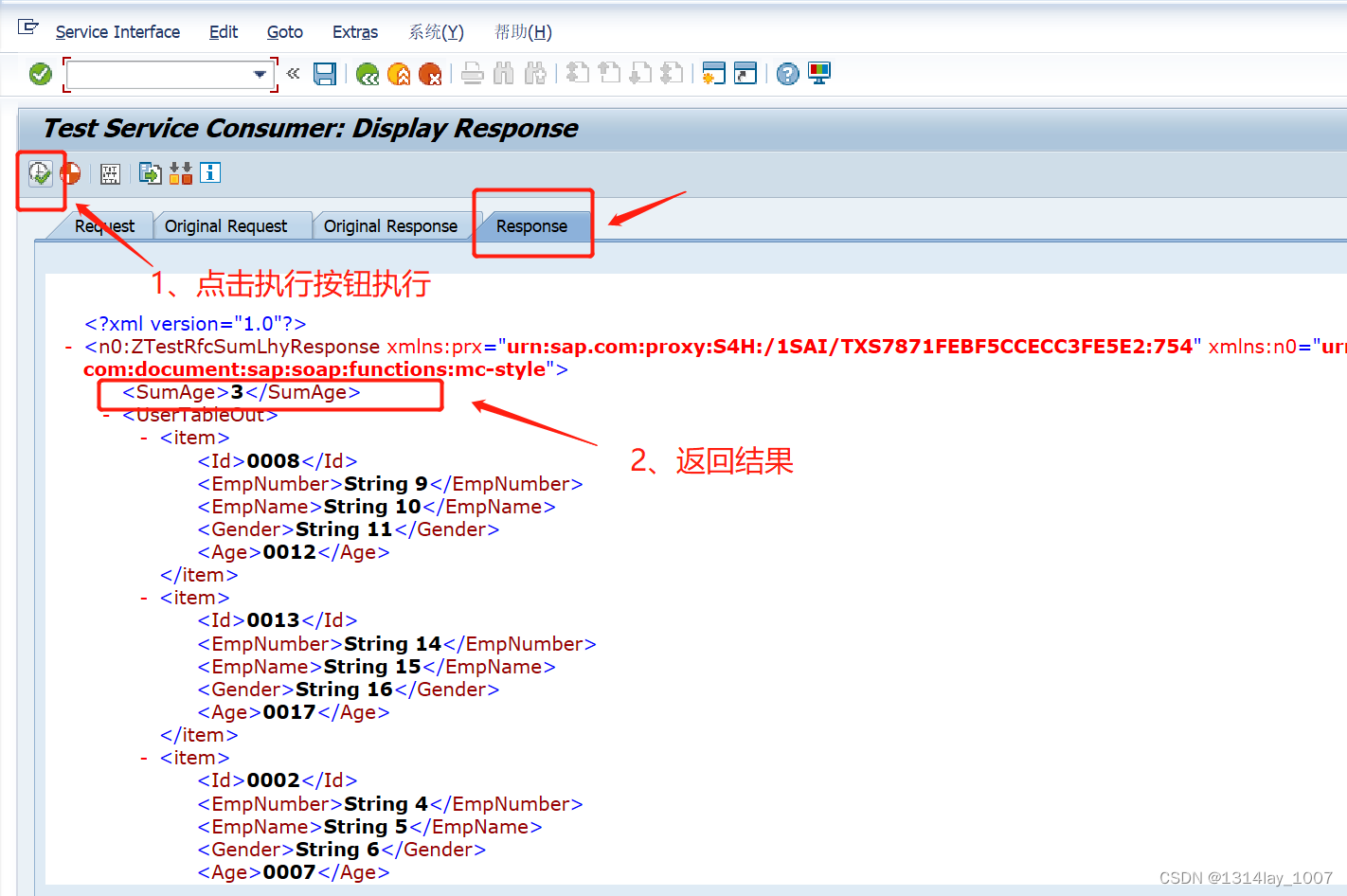

点击执行之后，返回结果是3：

用自己创建的WebService

将在C#中创建的WebService服务弄到本机的IIS上

创建服务消费者

事务代码：SE80

1、点击创建企业服务

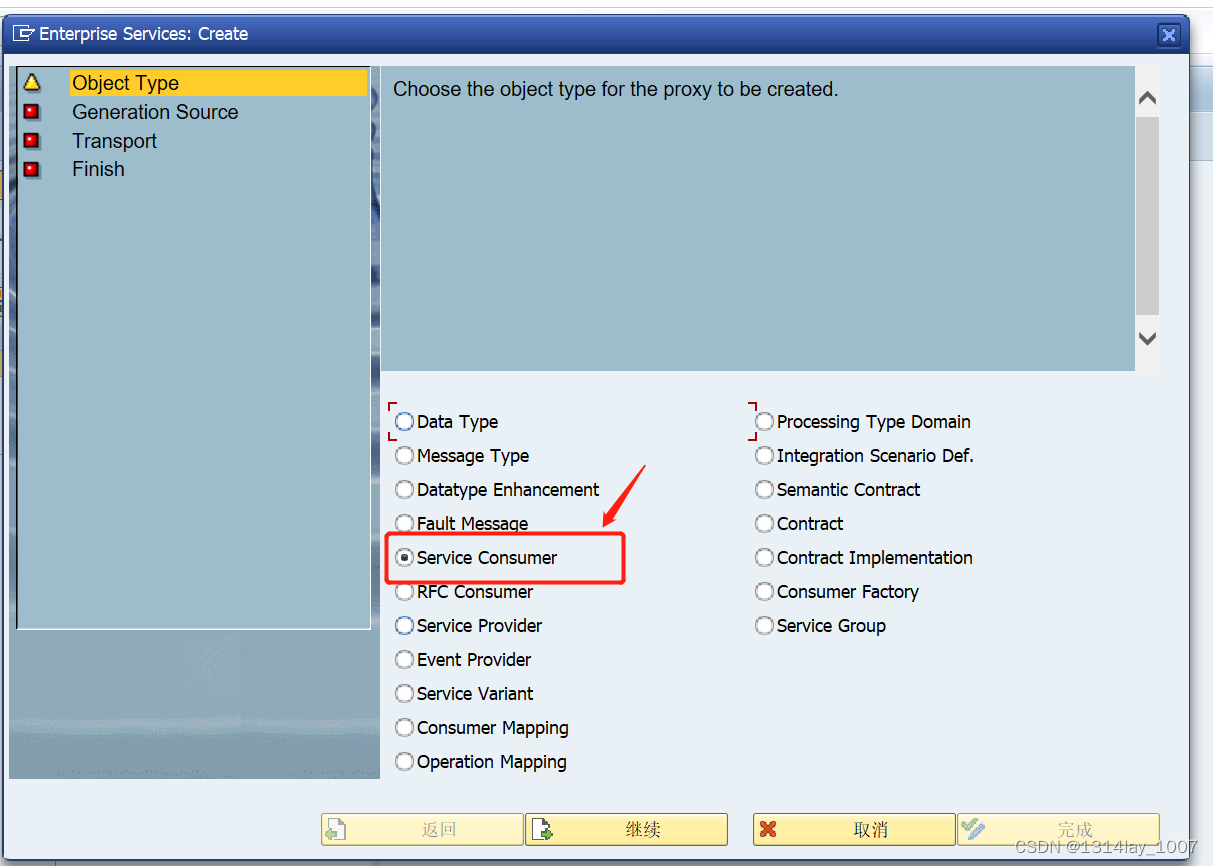

选择“Service Customer”，点击“继续”：

选择“External WSDL/Schma"，点击”继续“：

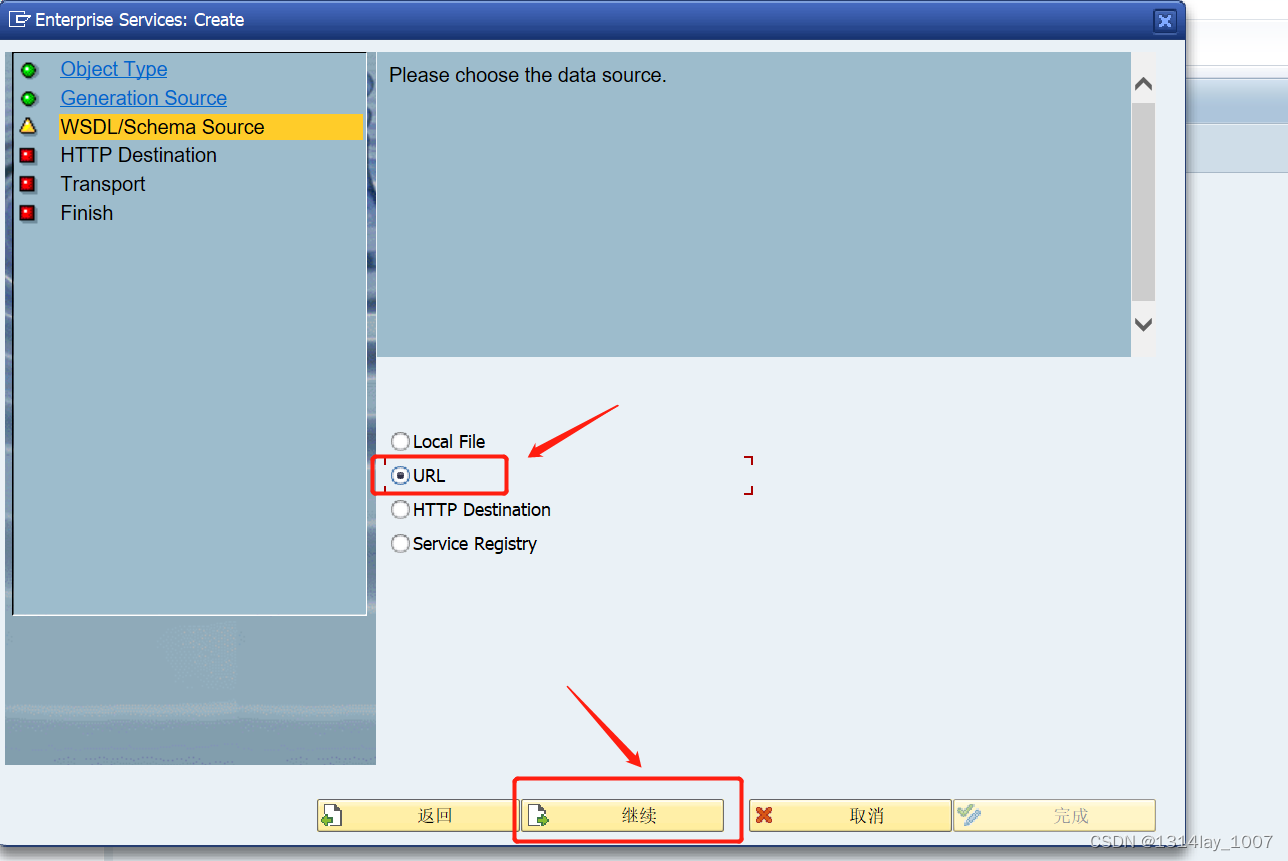

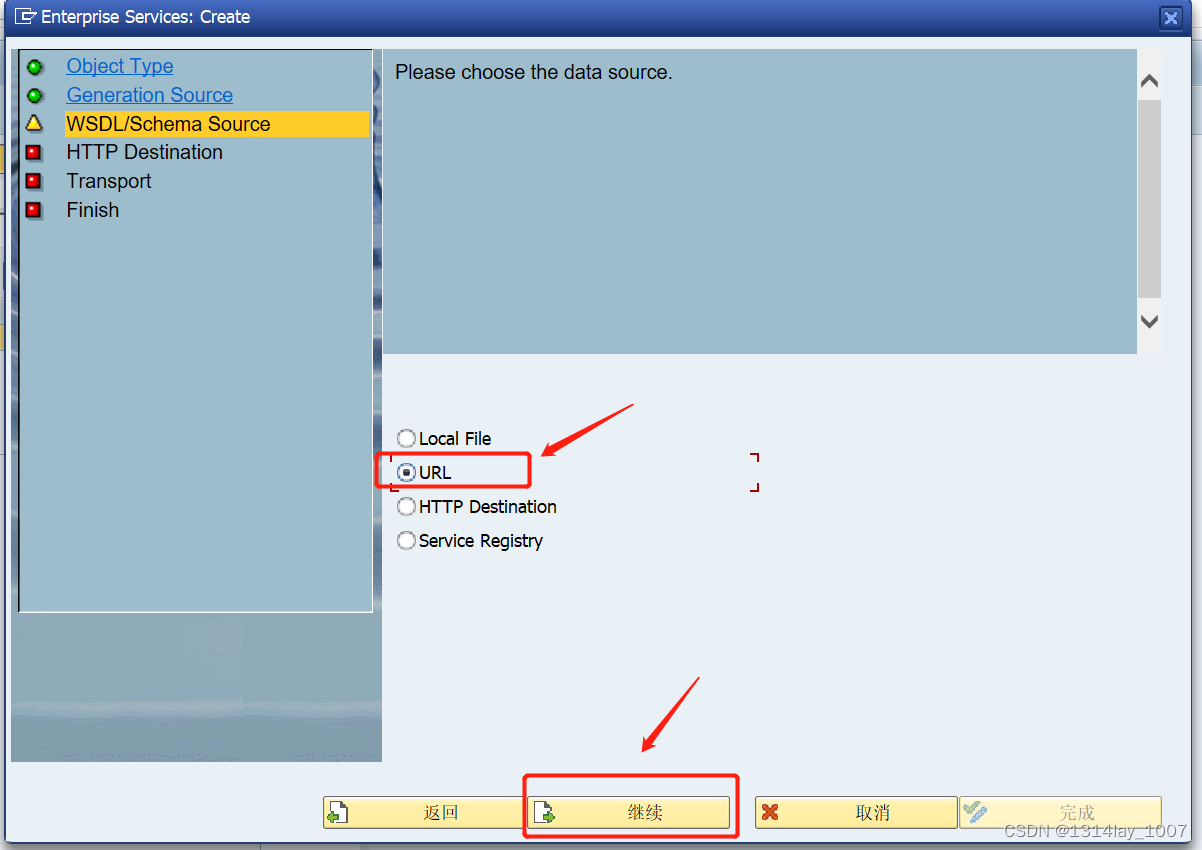

选择URL：

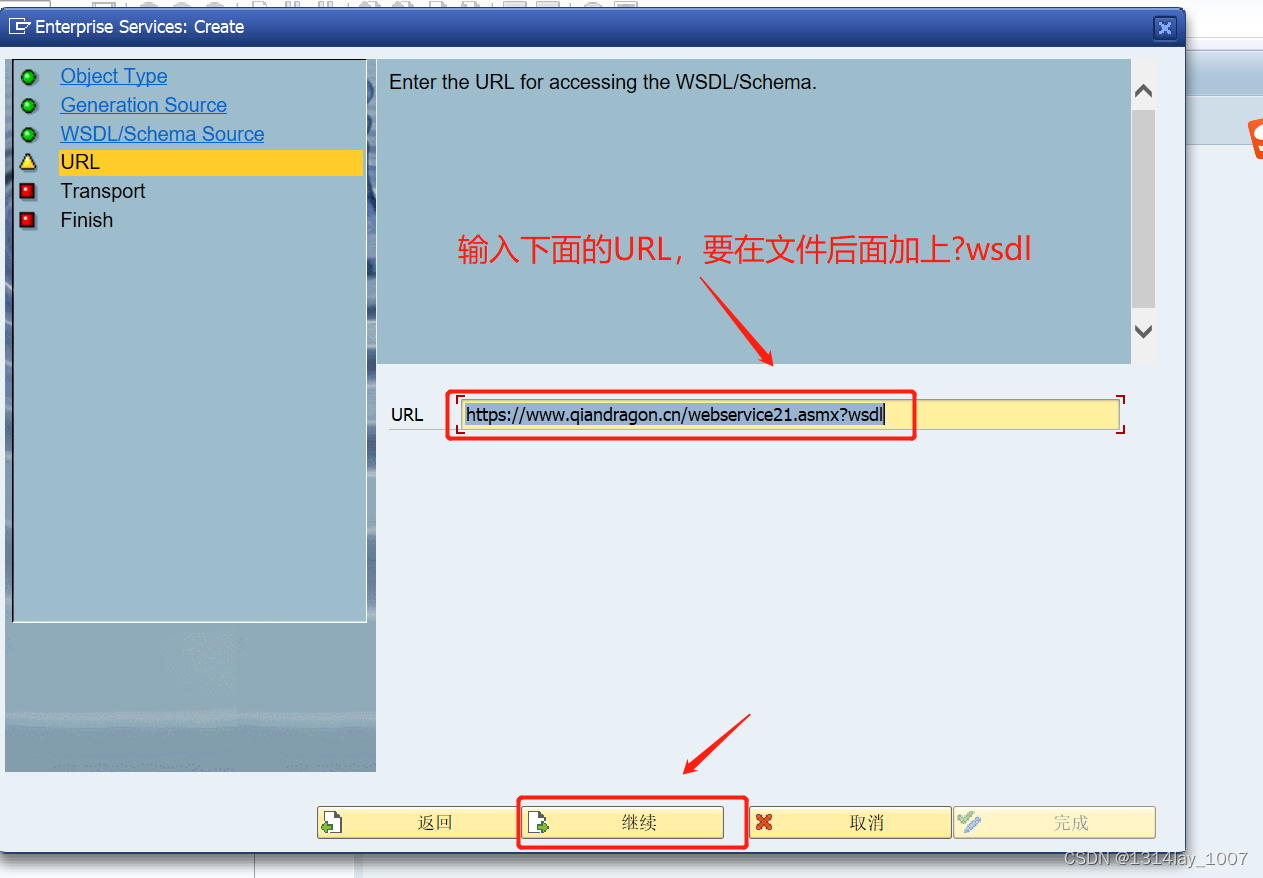

输入URL，要在文件的后面加上?wsdl：

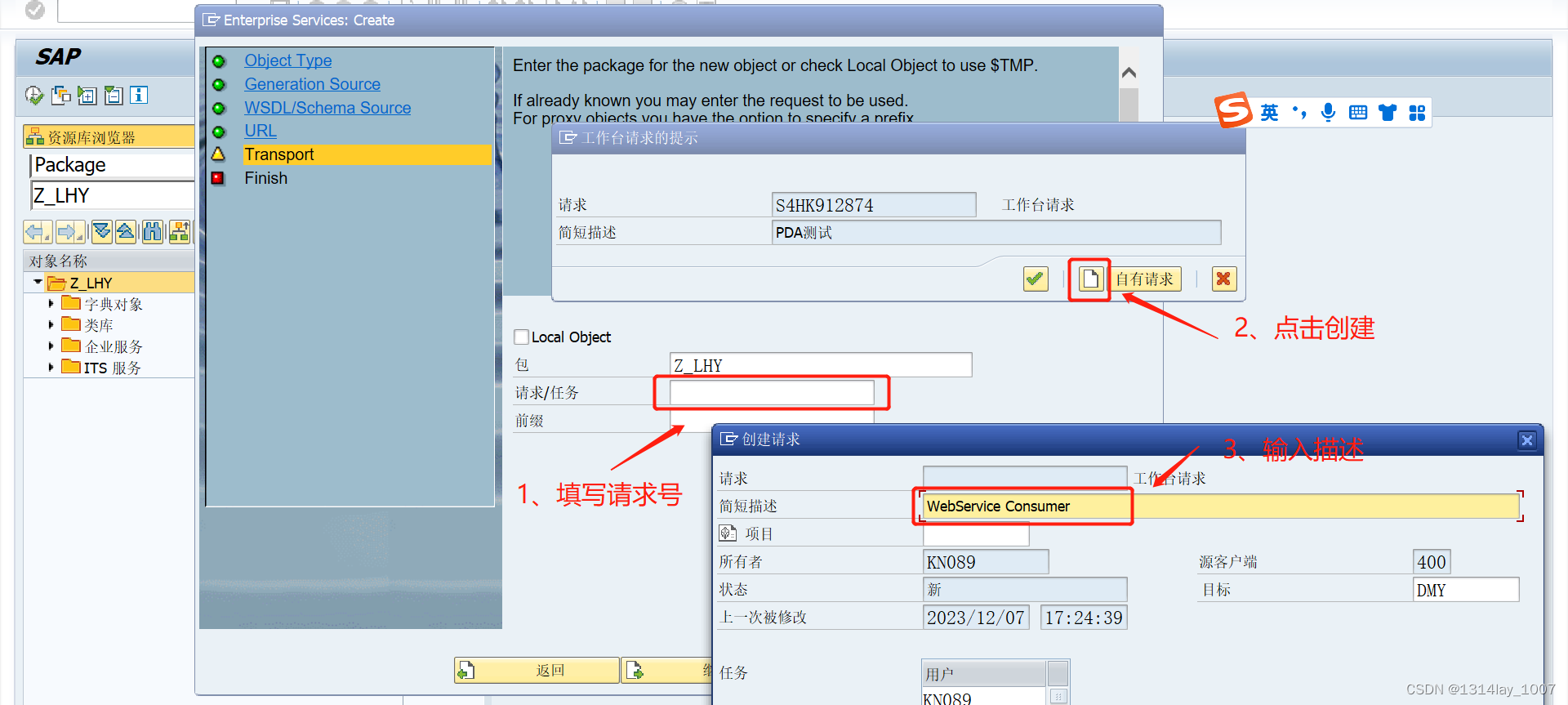

填写请求号，点击创建，输入描述：

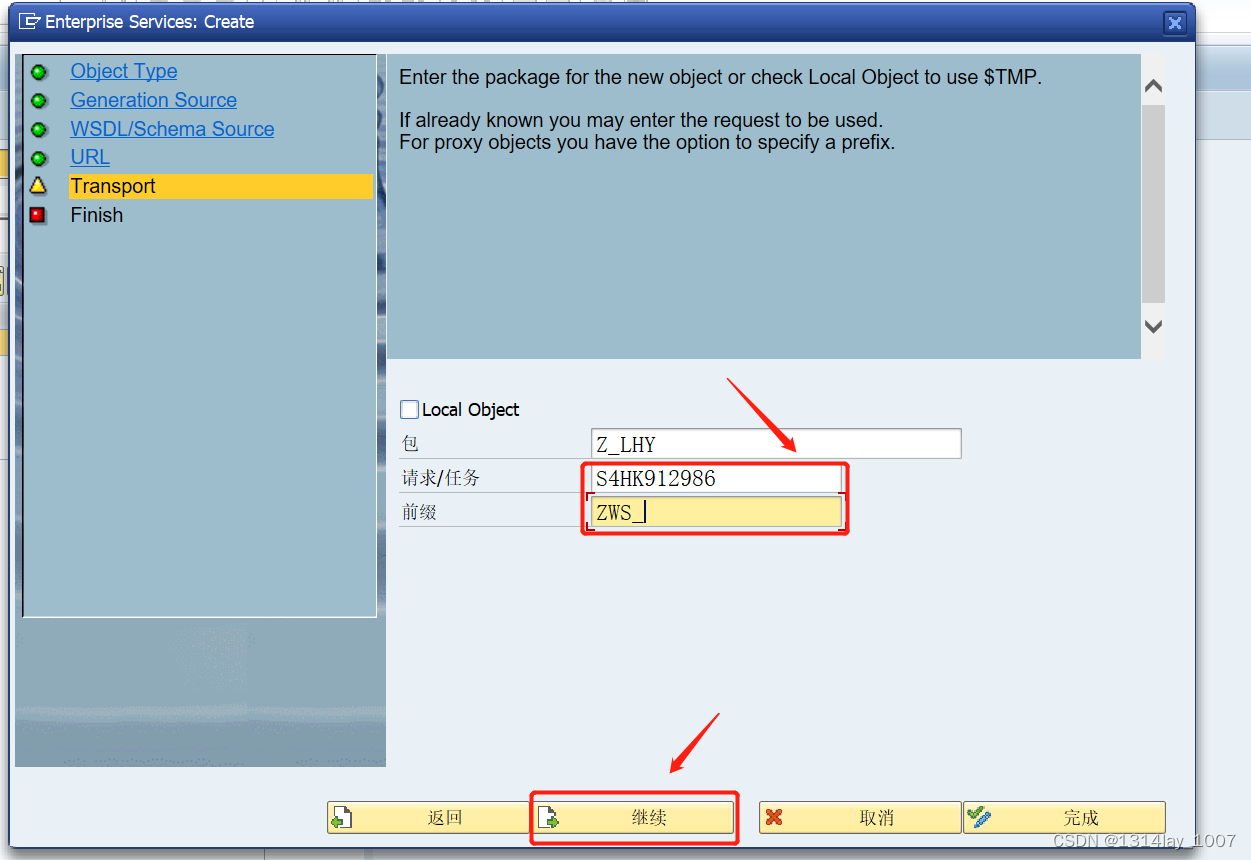

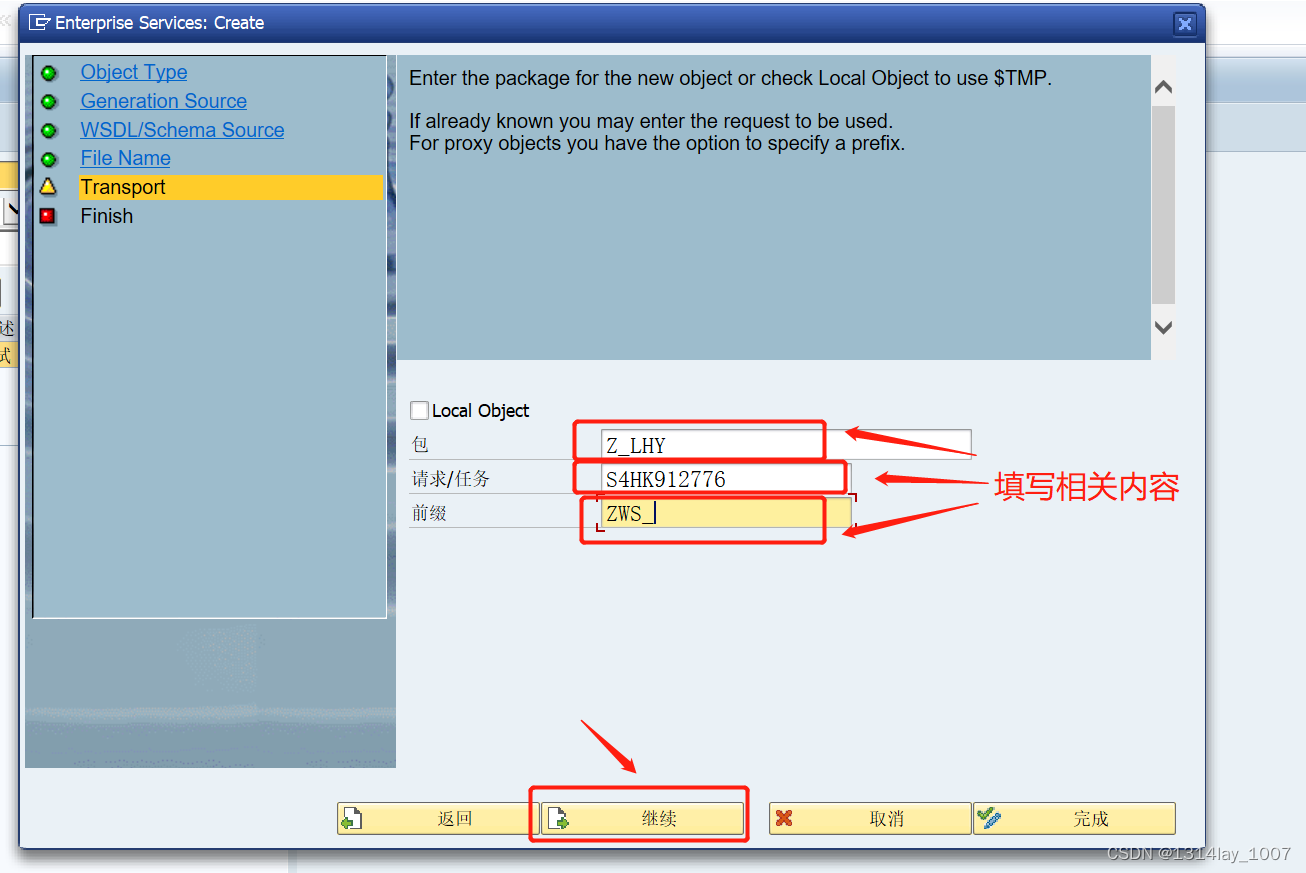

填写请求号，和前缀：

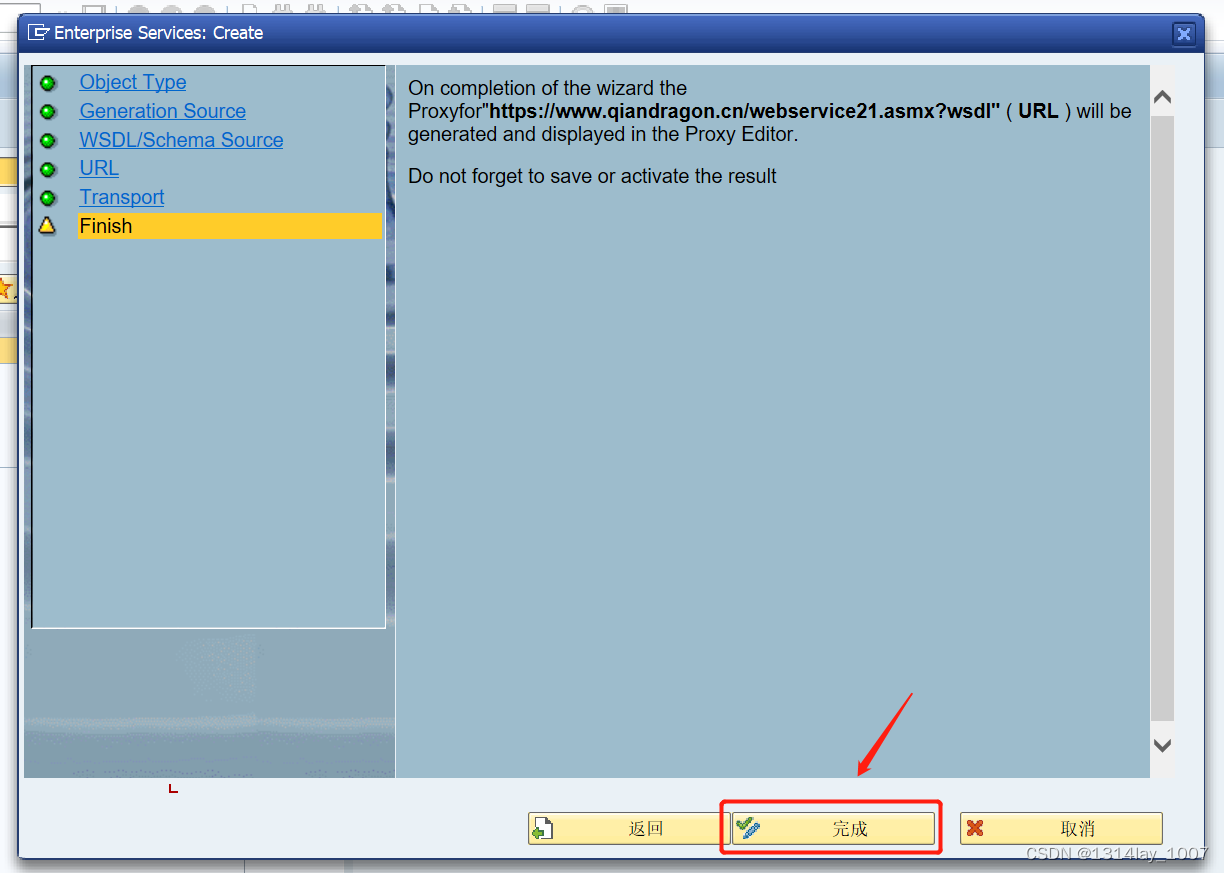

点击“完成“按钮：

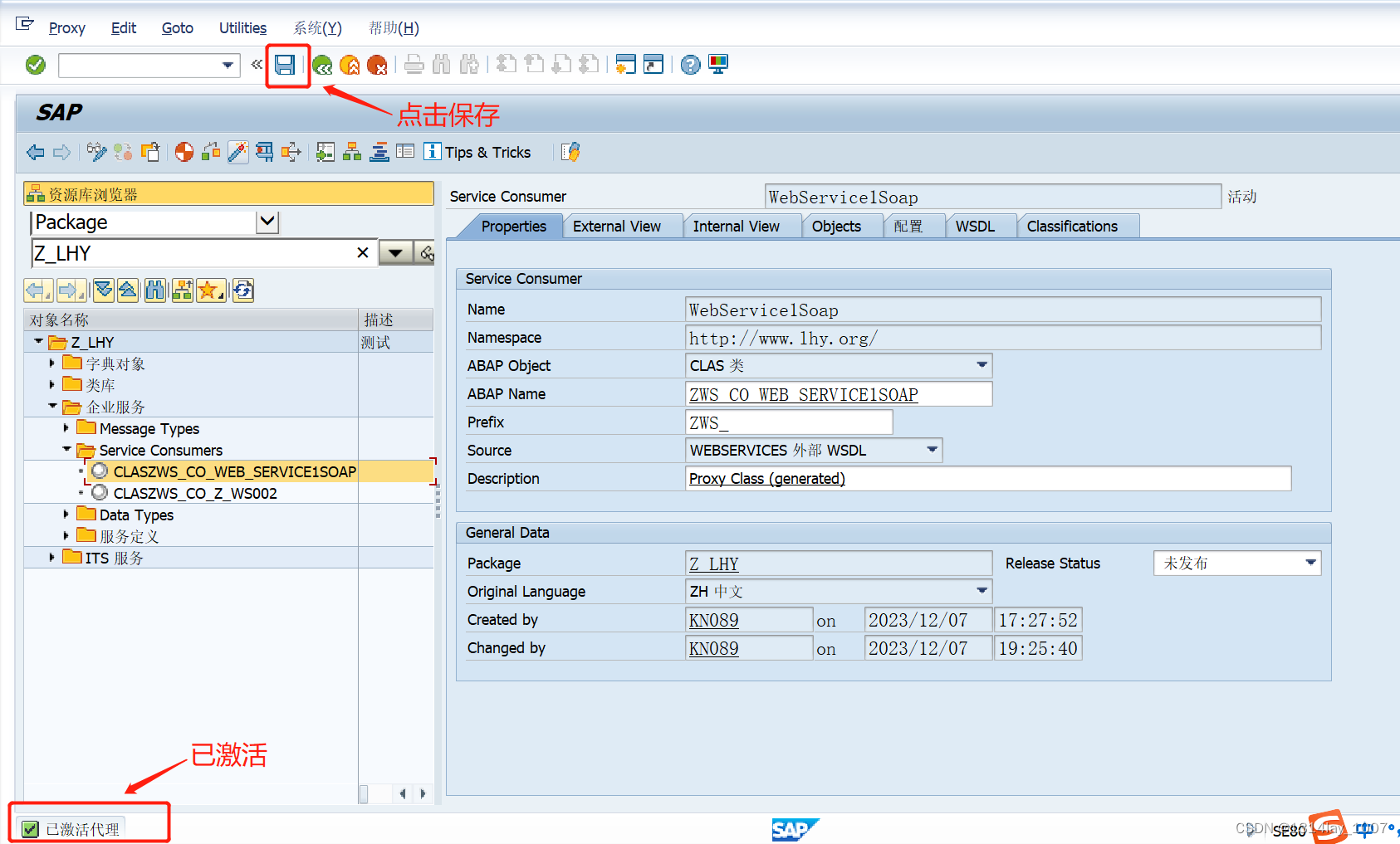

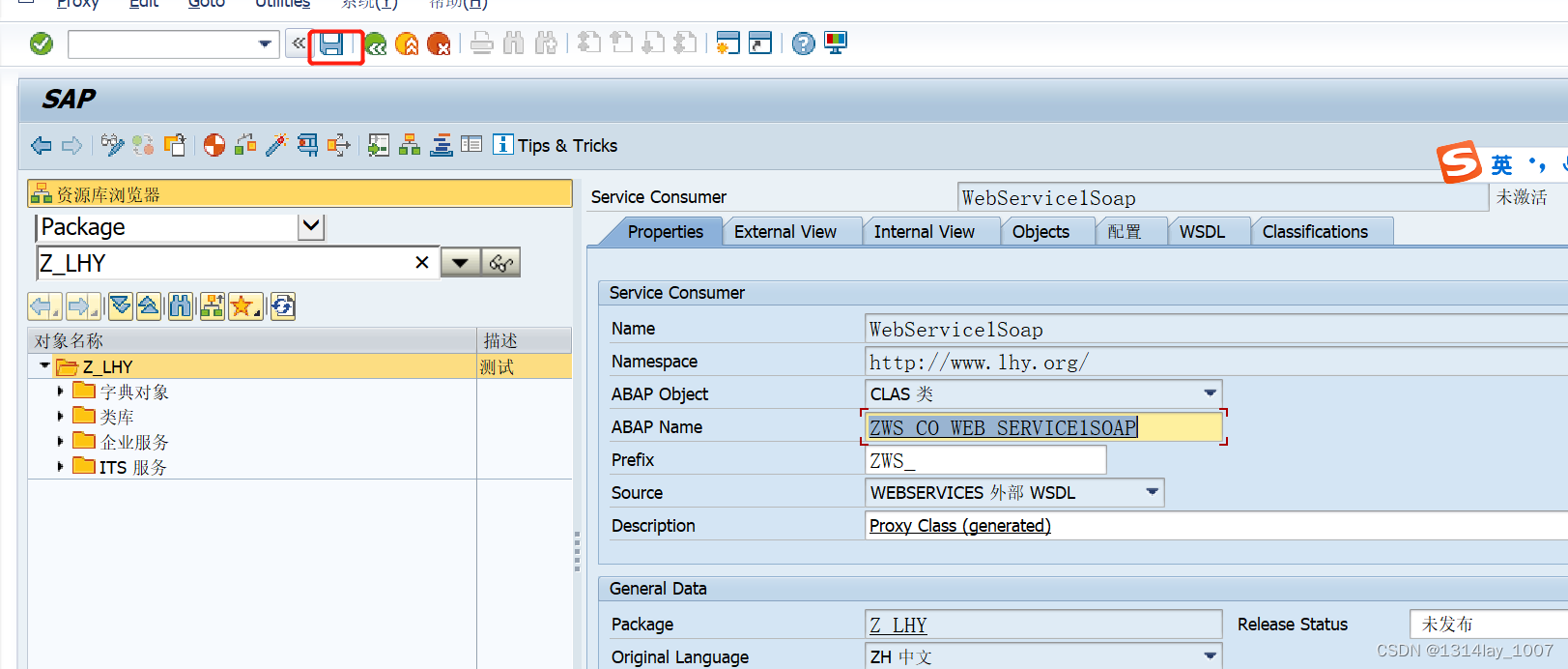

点击保存：

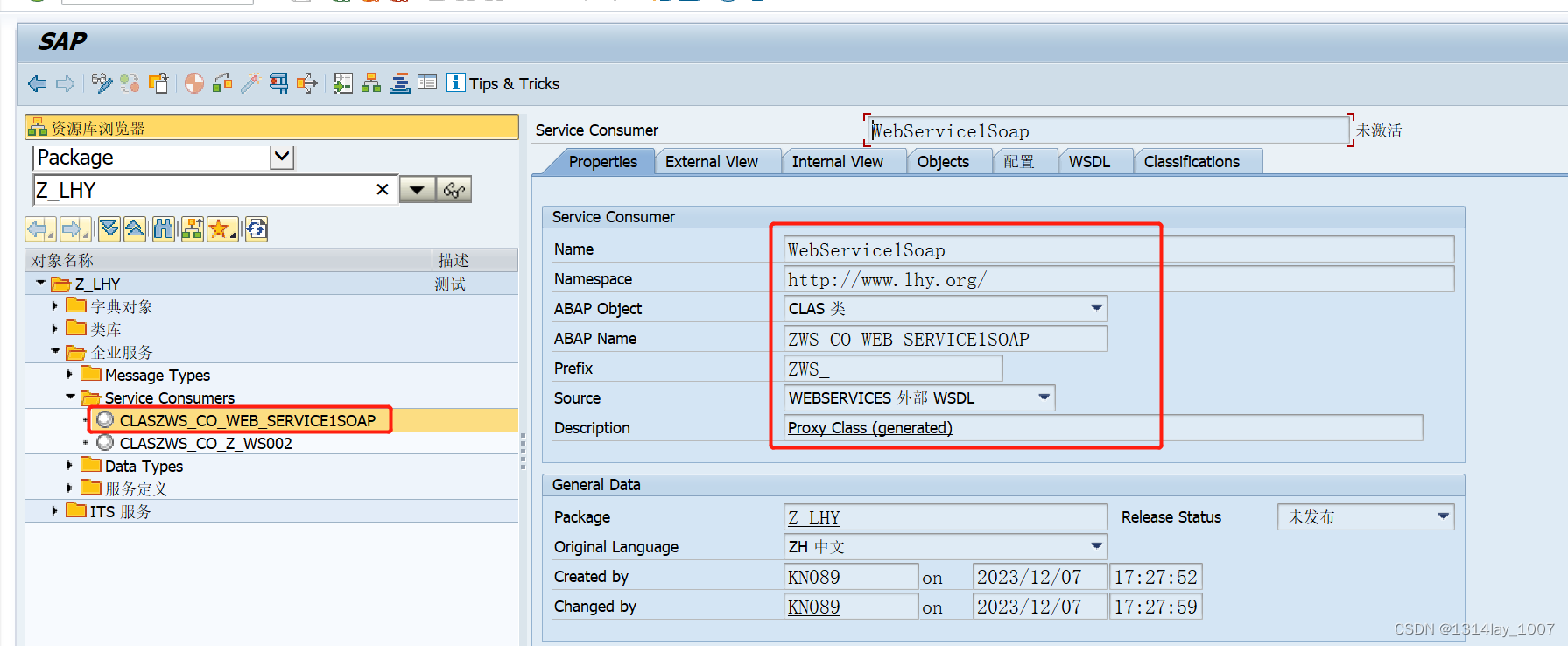

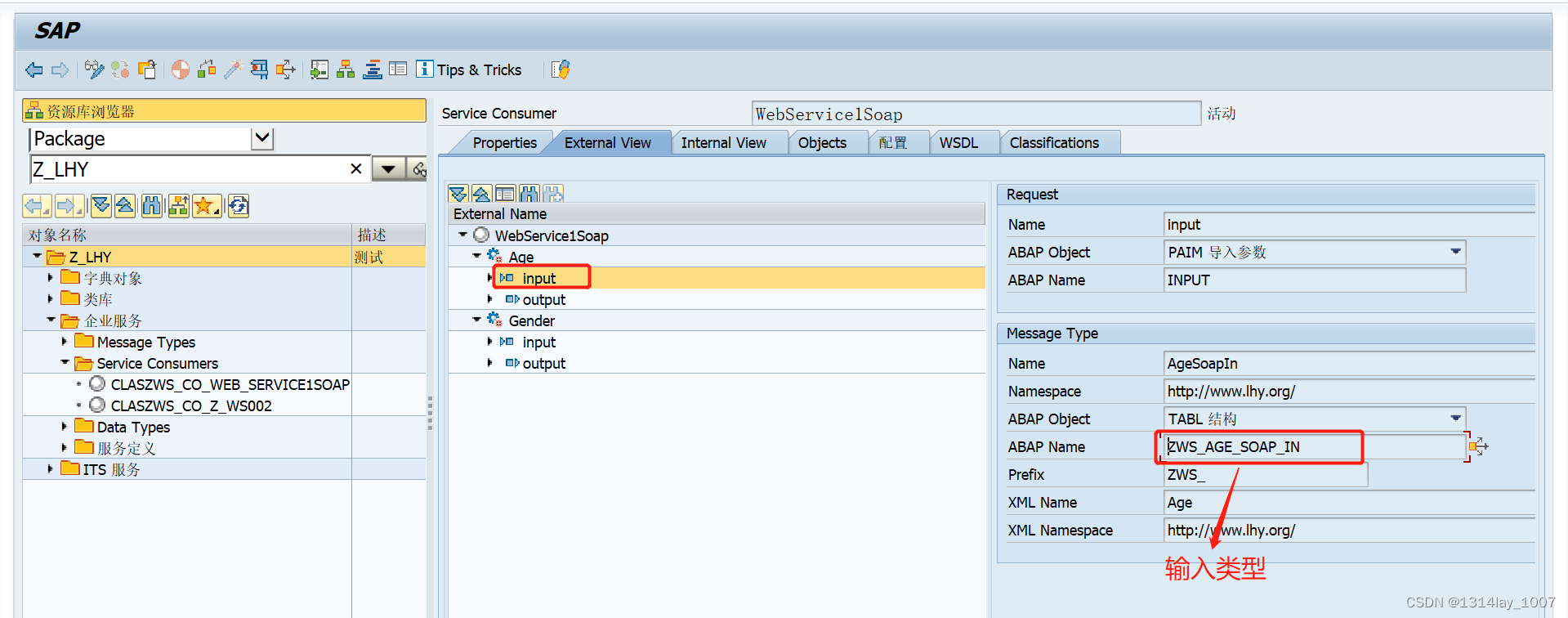

创建的企业服务如下：

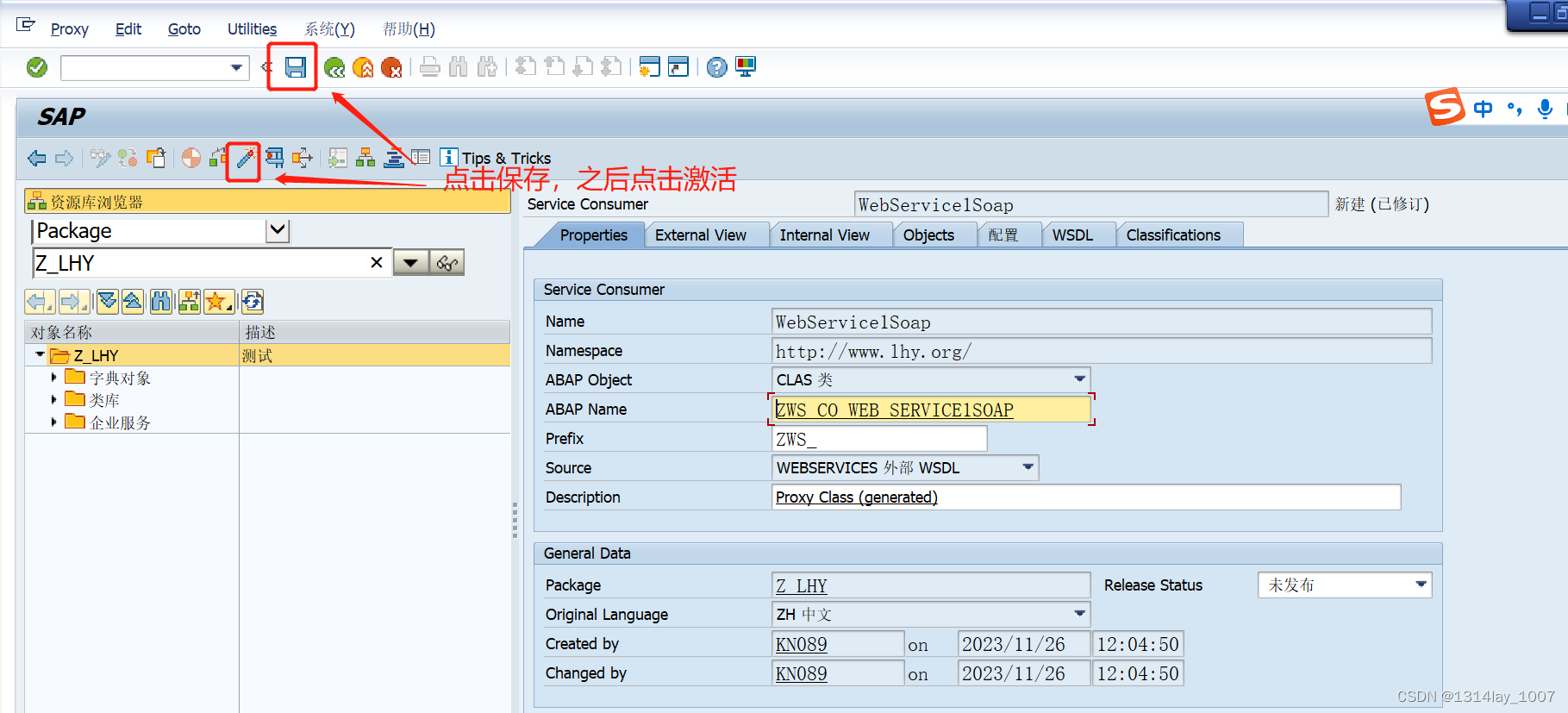

保存并激活：

注意

创建RFC

用事务代码 SM59 进入 RFC 连接配置：

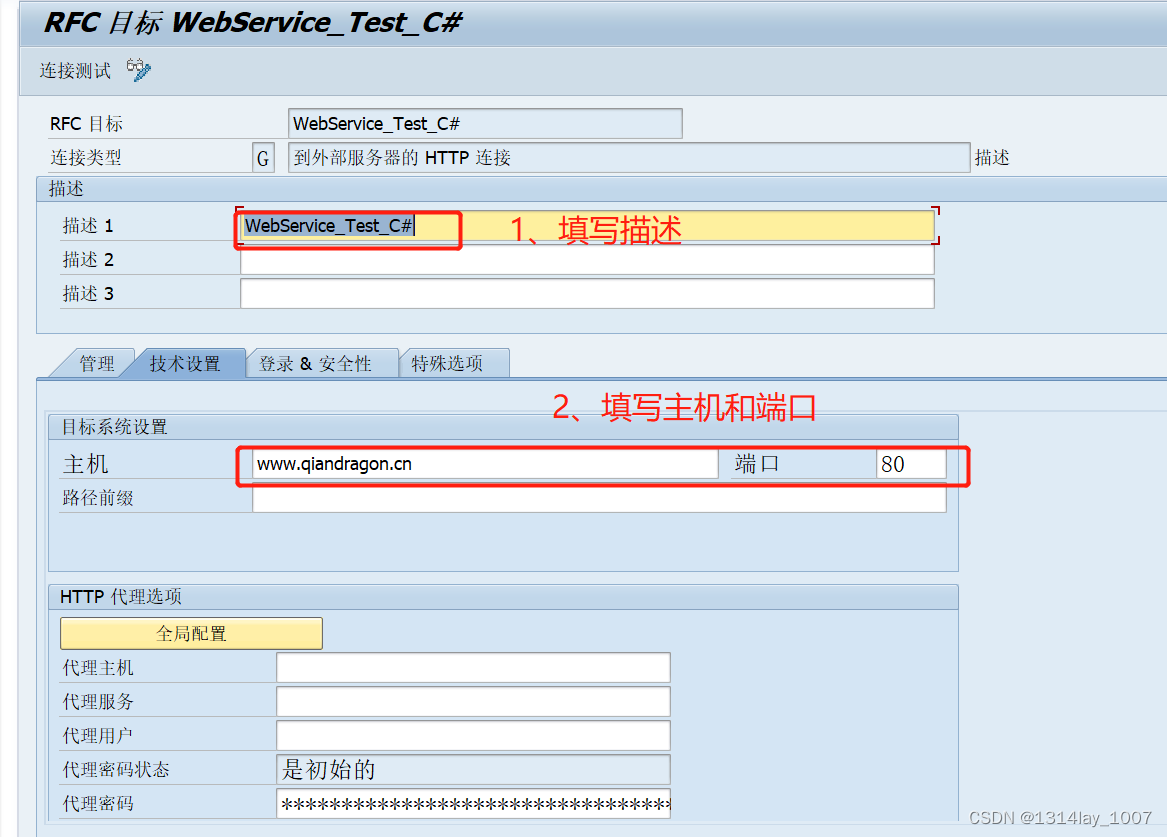

填写描述、主机和端口：

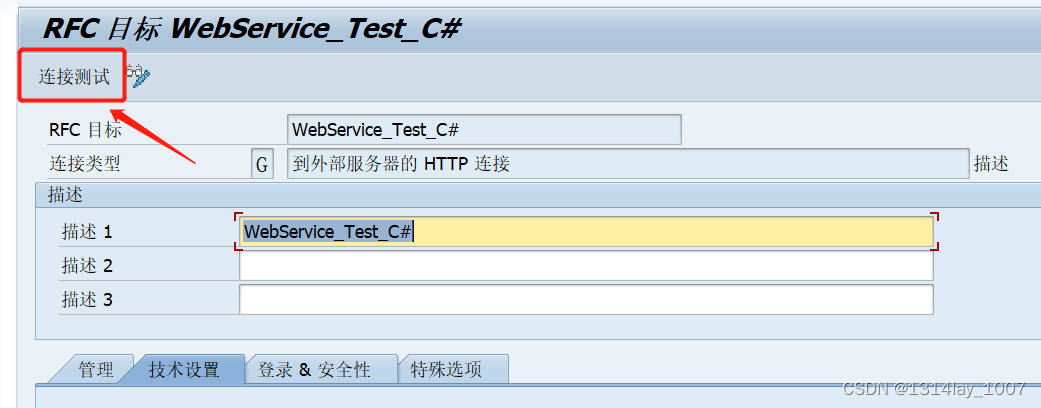

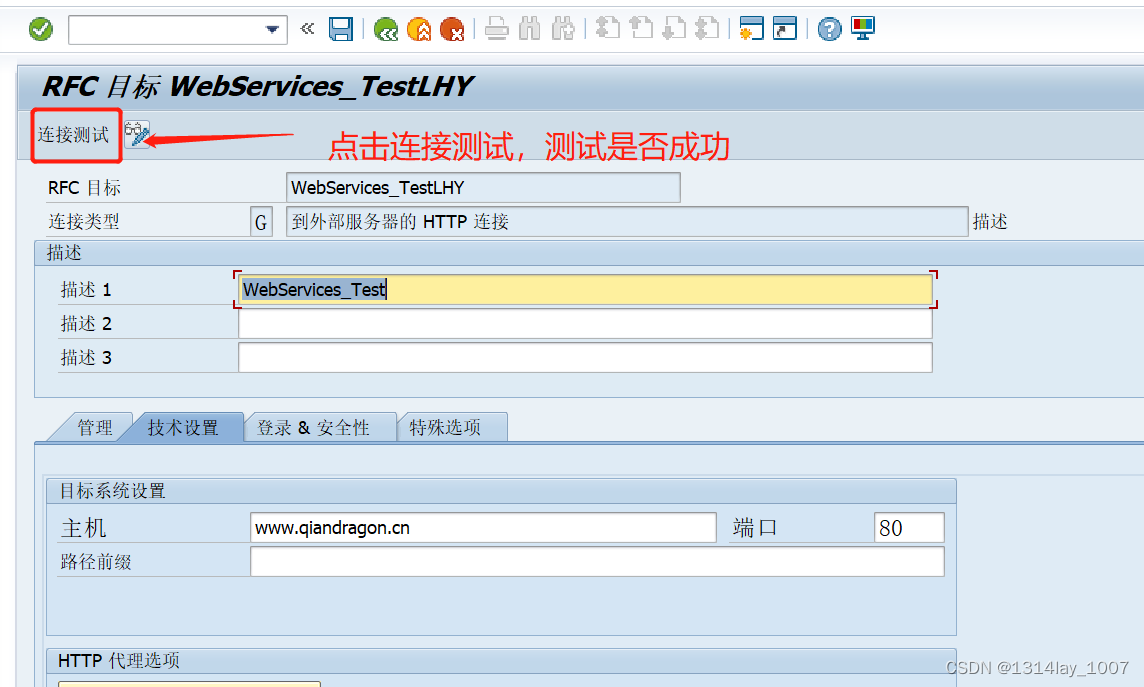

点击“连接测试”：

输入用户名和密码即可：

登录SOA网址

点击“Web服务配置”：

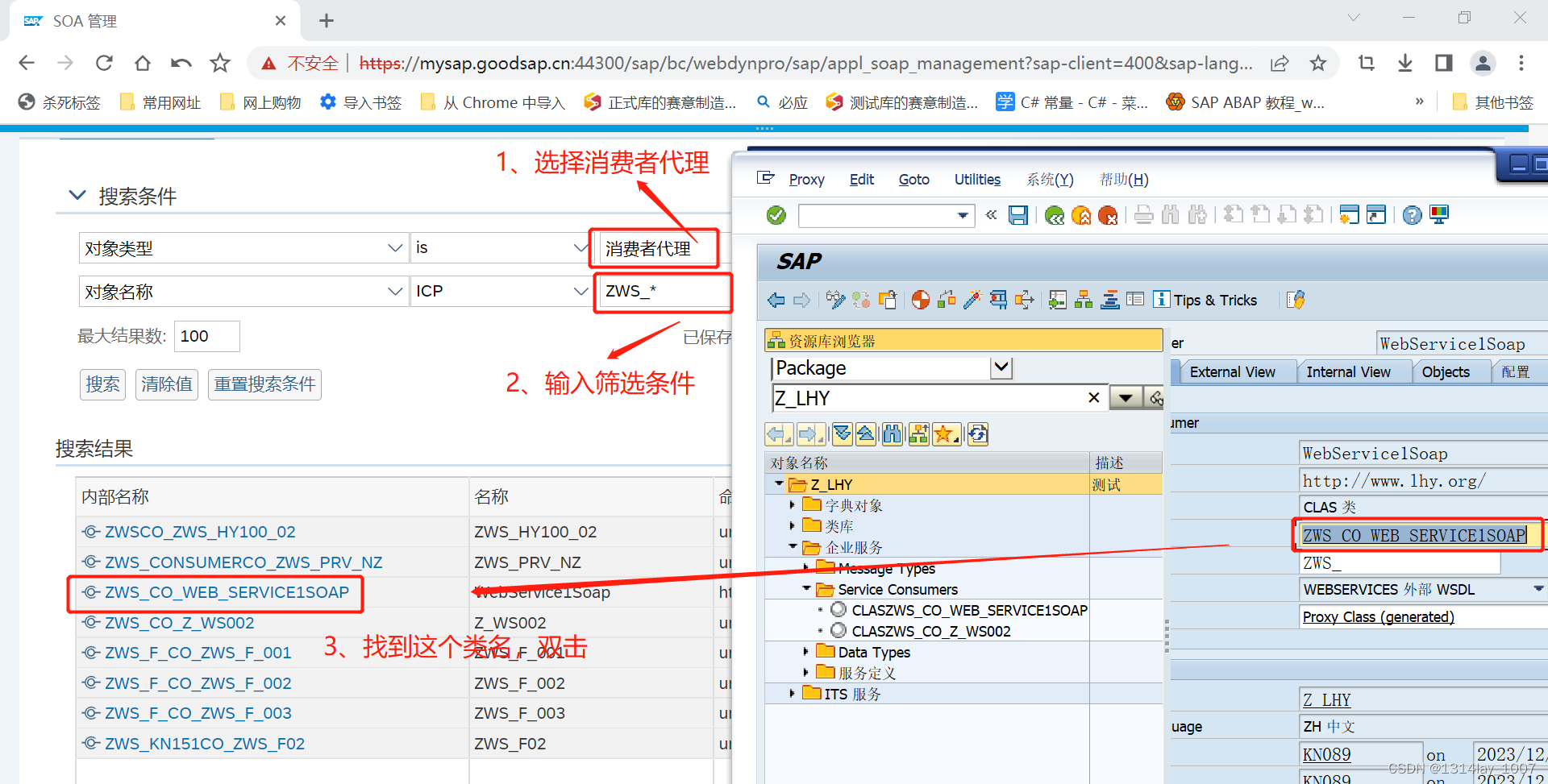

选择消费者代理，输入筛选条件，找到这个类名，双击：

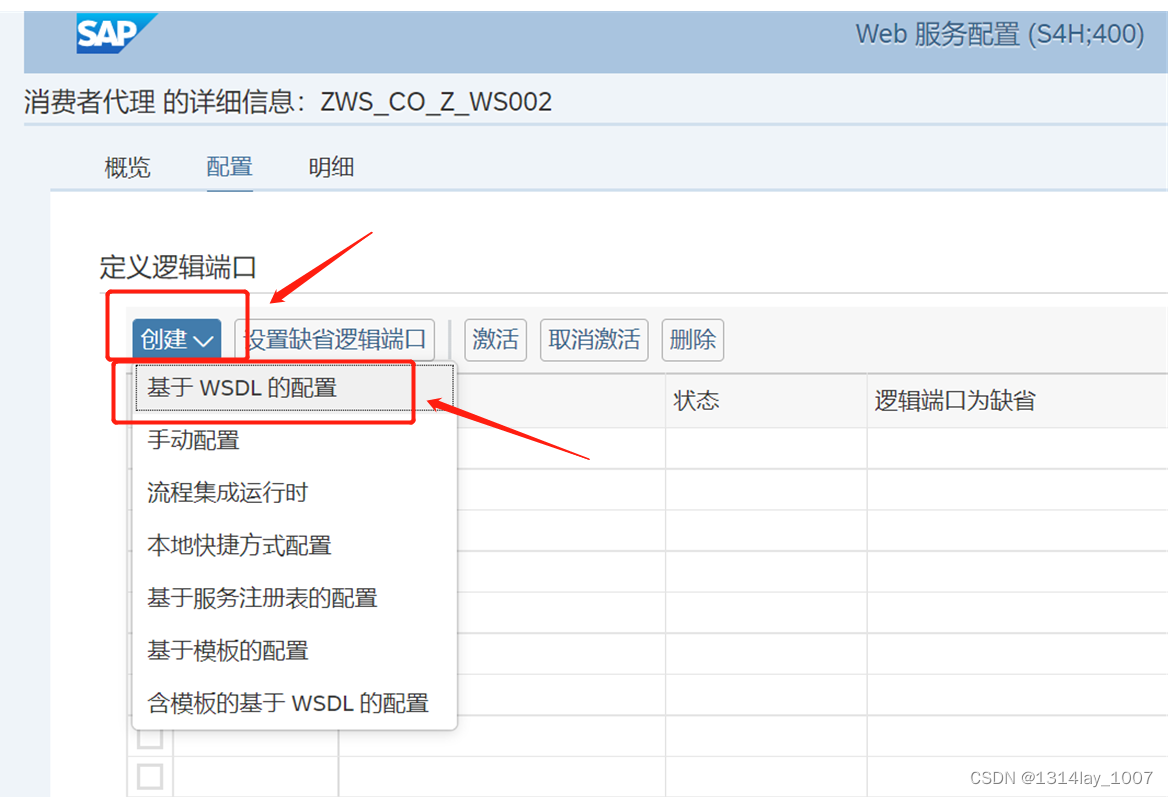

点击创建，选择“基于WSDL的配置’'：

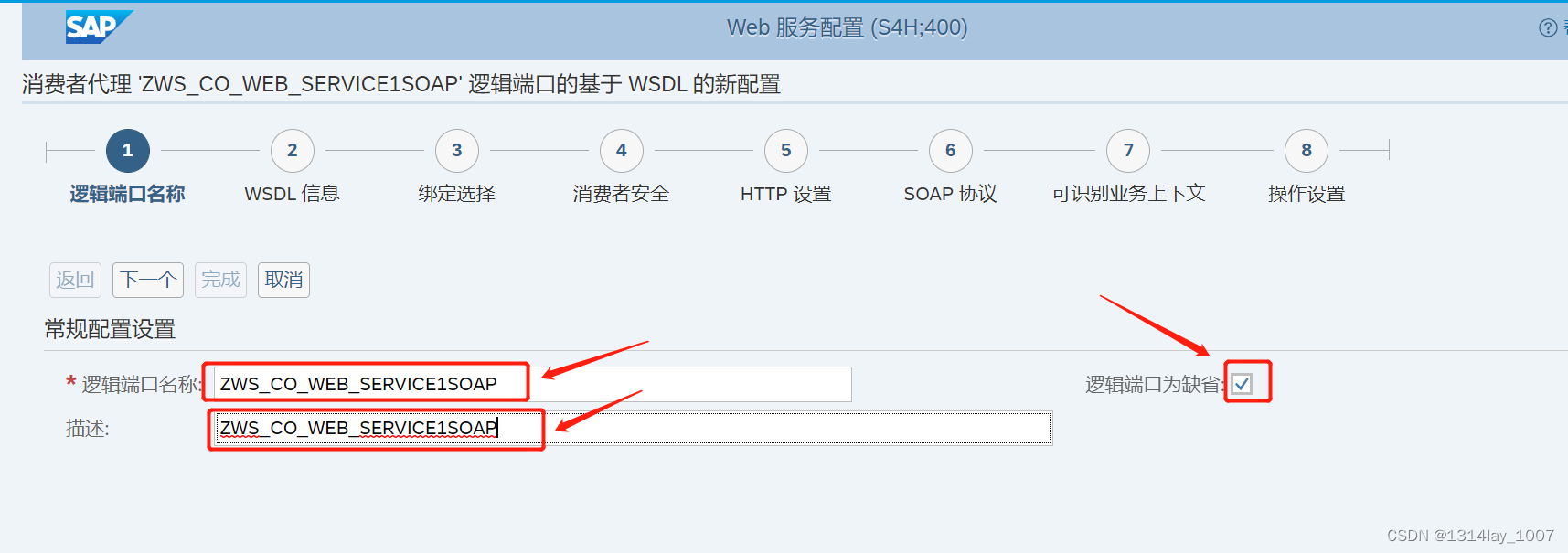

填写信息，勾选缺省：

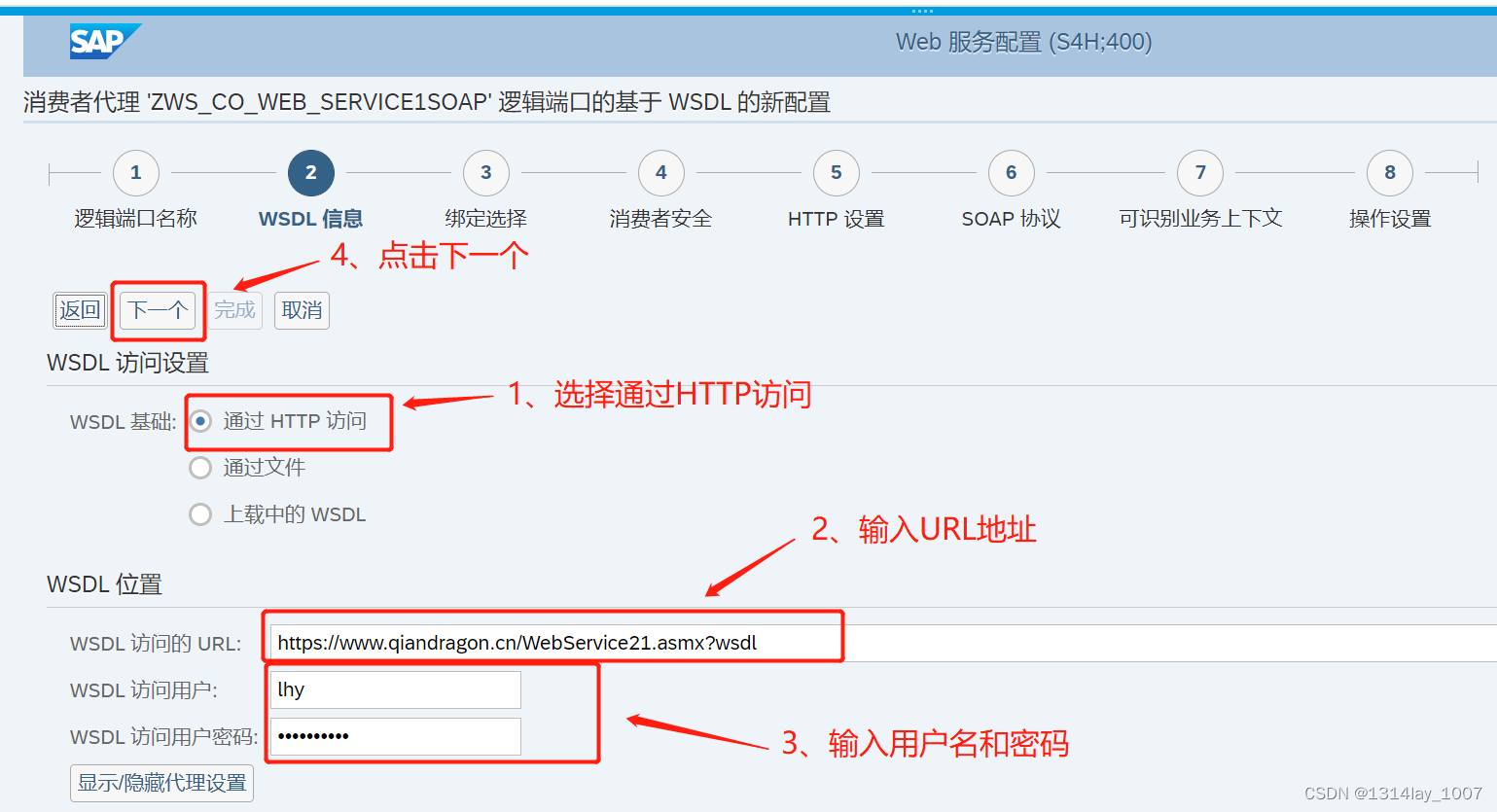

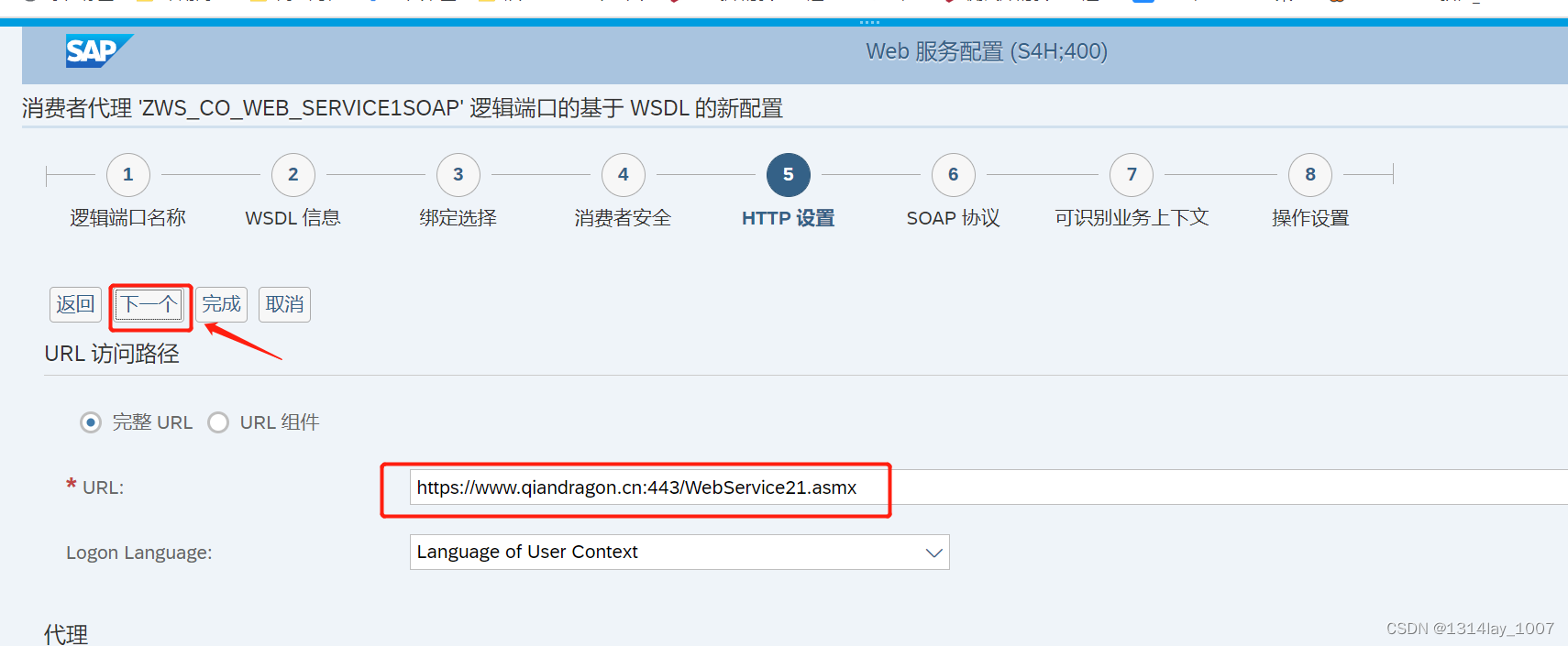

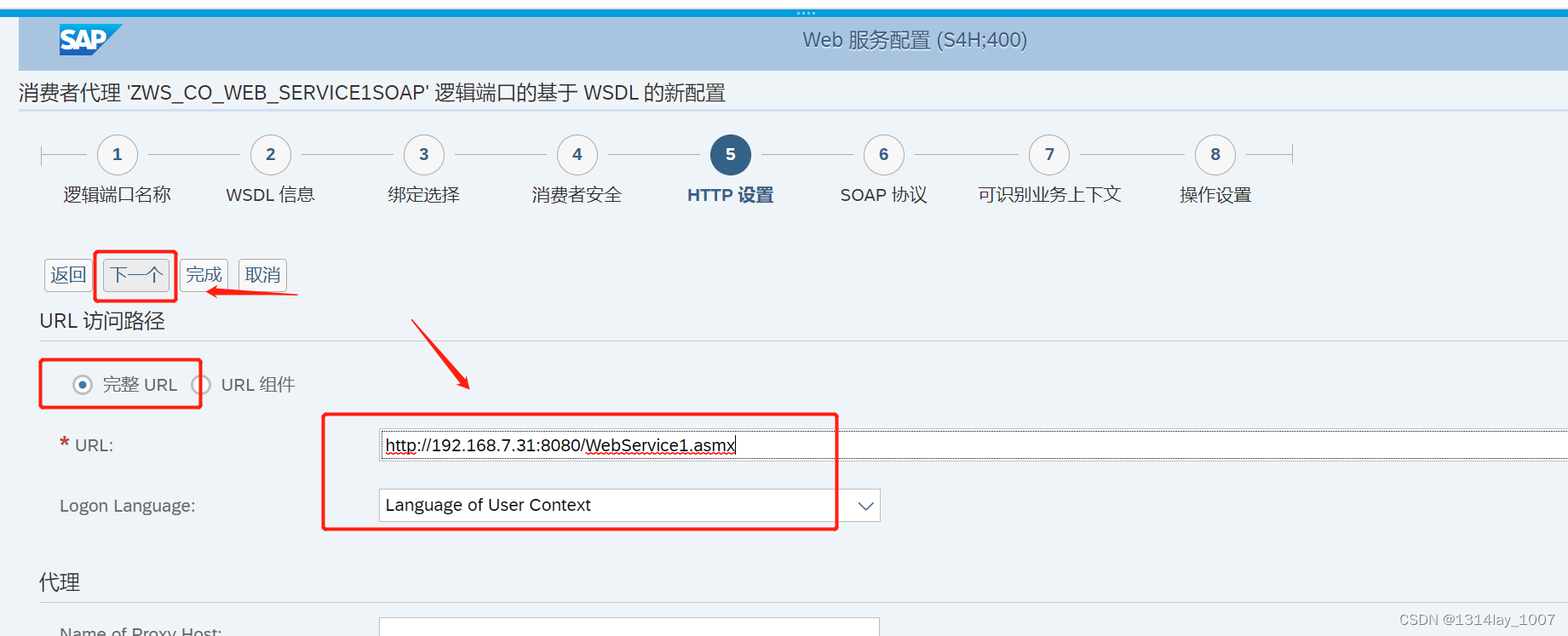

输入URL，输入用户名和密码，点击下一个：

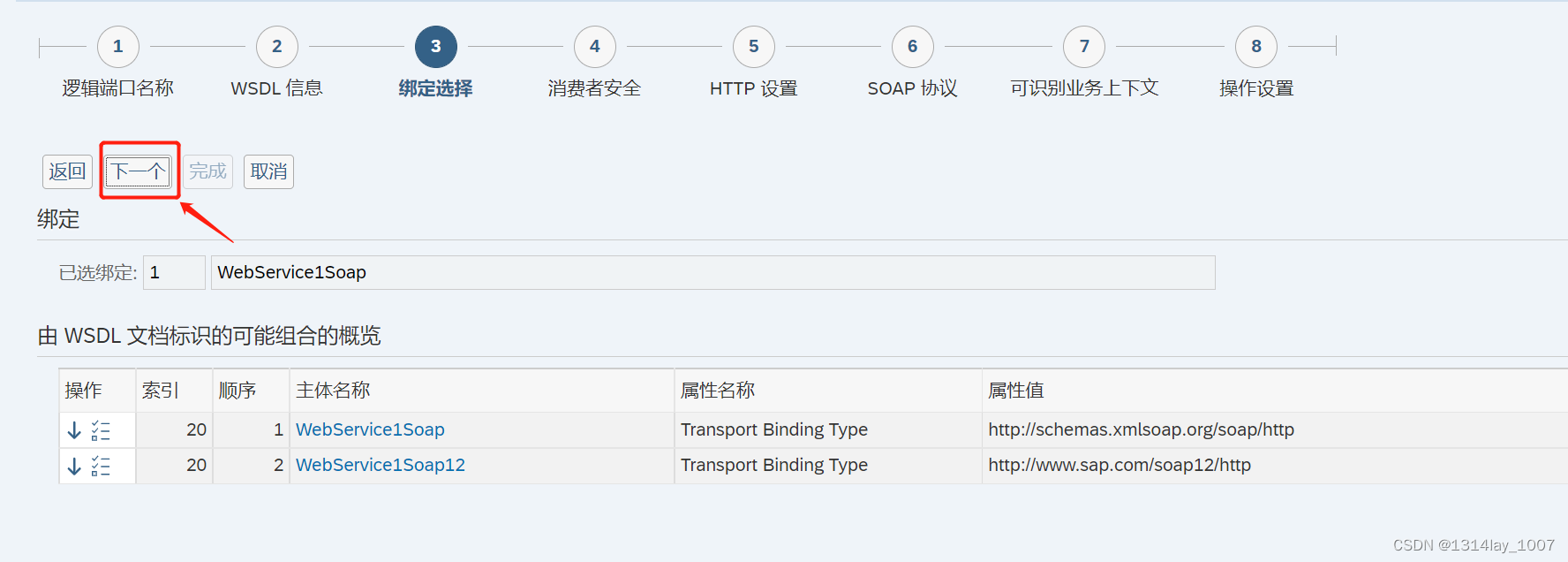

点击下一个：

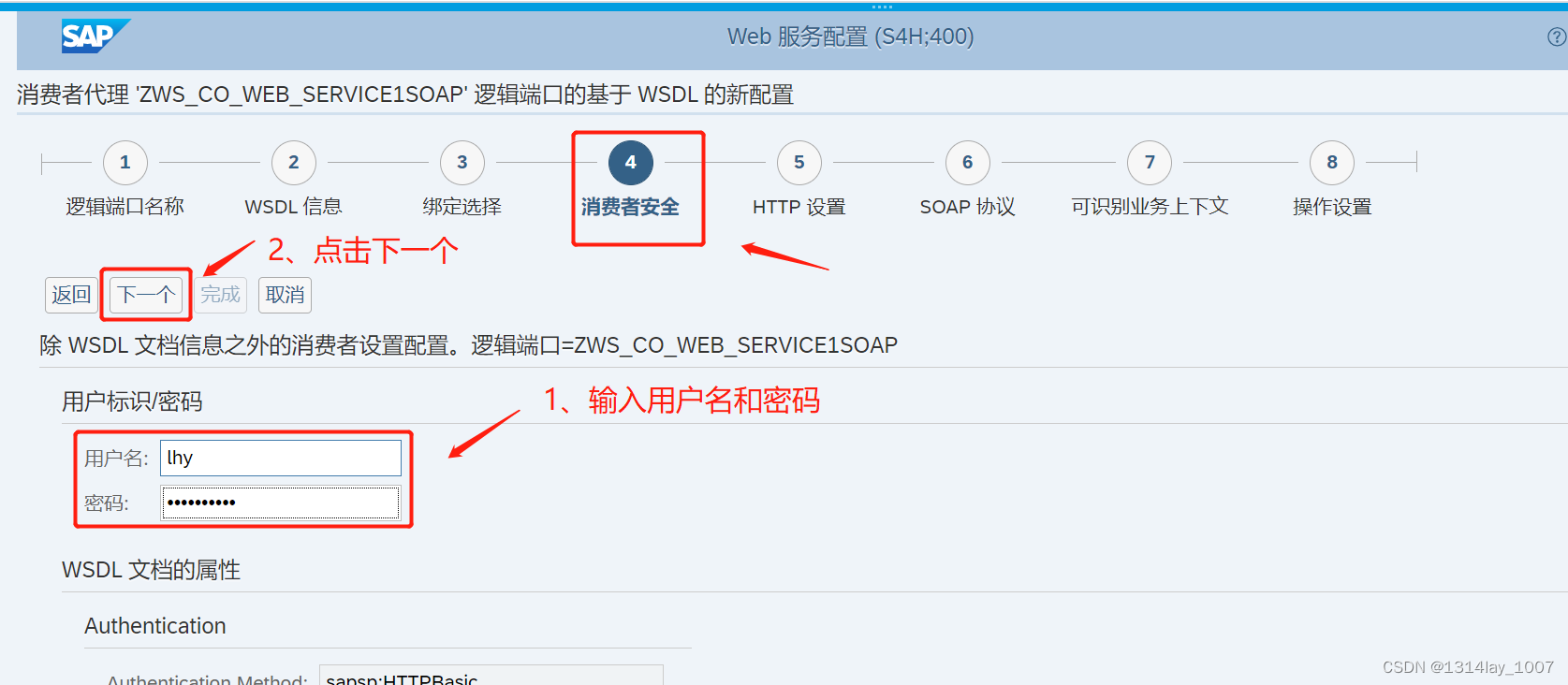

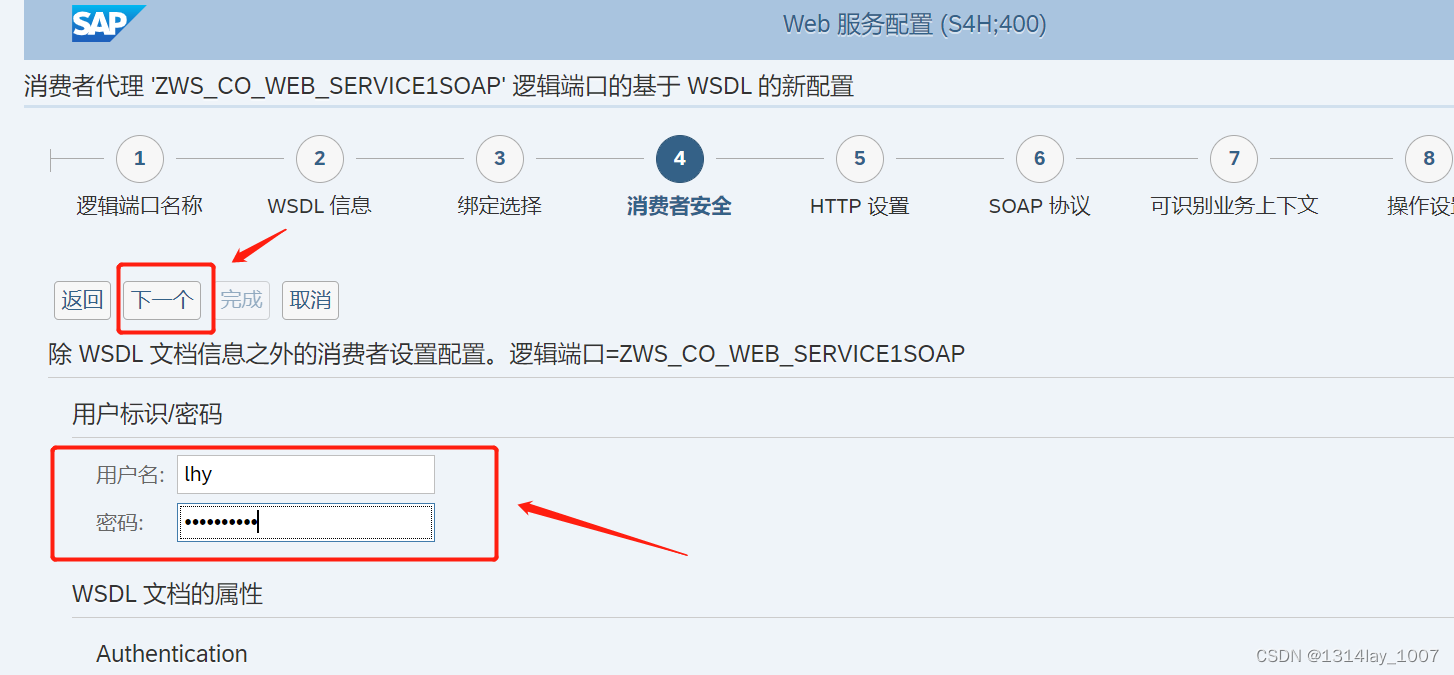

输入用户名和密码，点击下一个：

点击下一个：

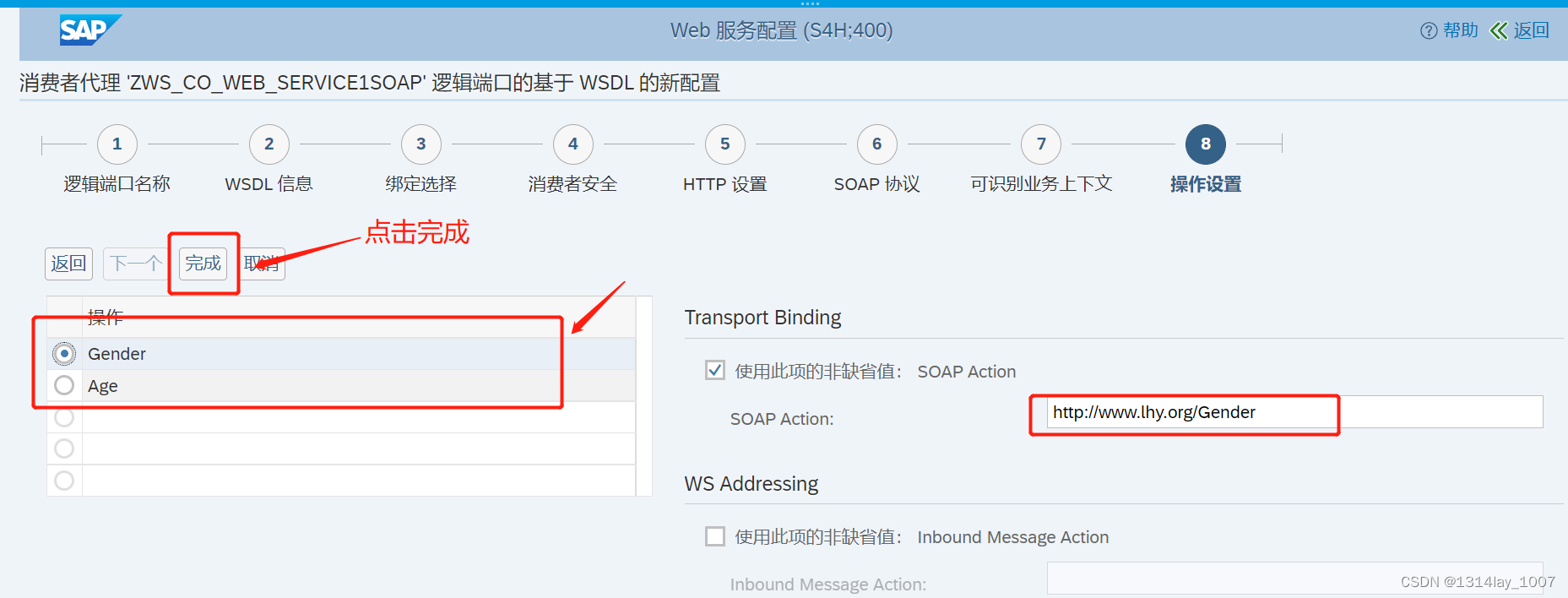

一直点击下一个，直至完成：

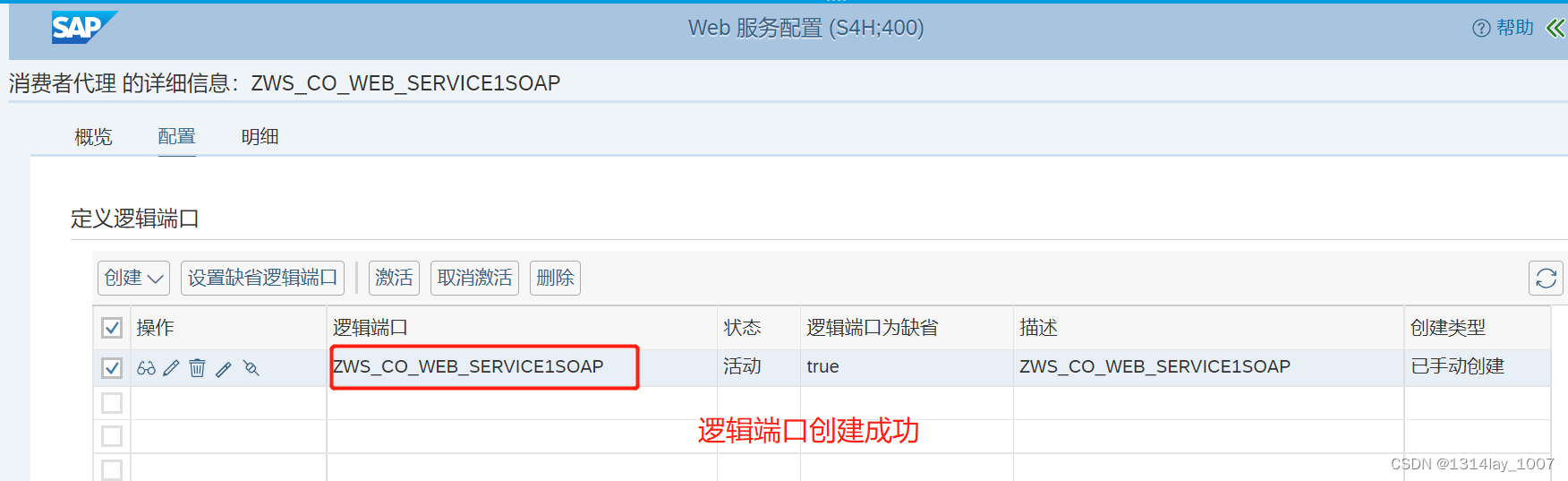

逻辑端口创建成功：

测试服务消费者

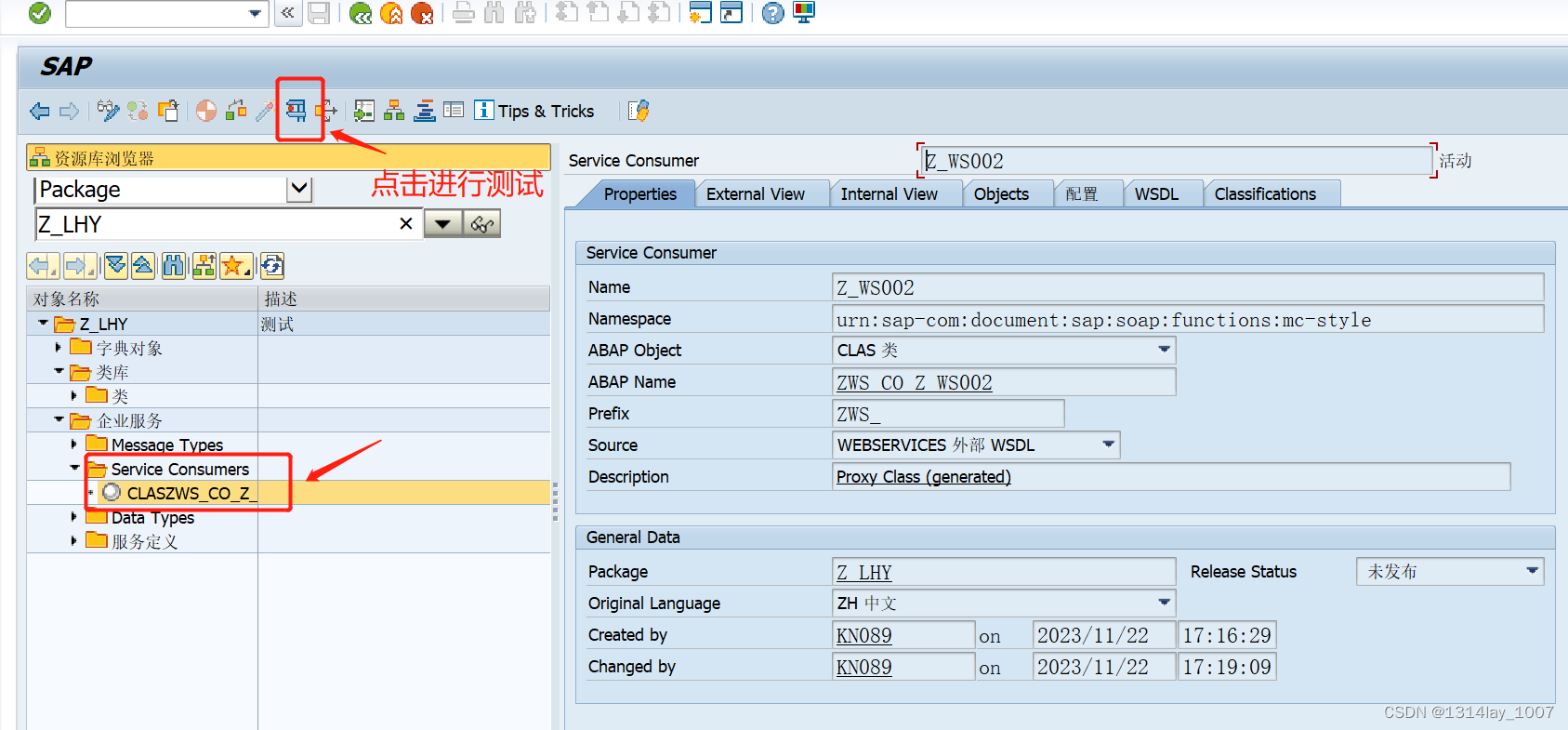

返回接受者服务器运行测试：

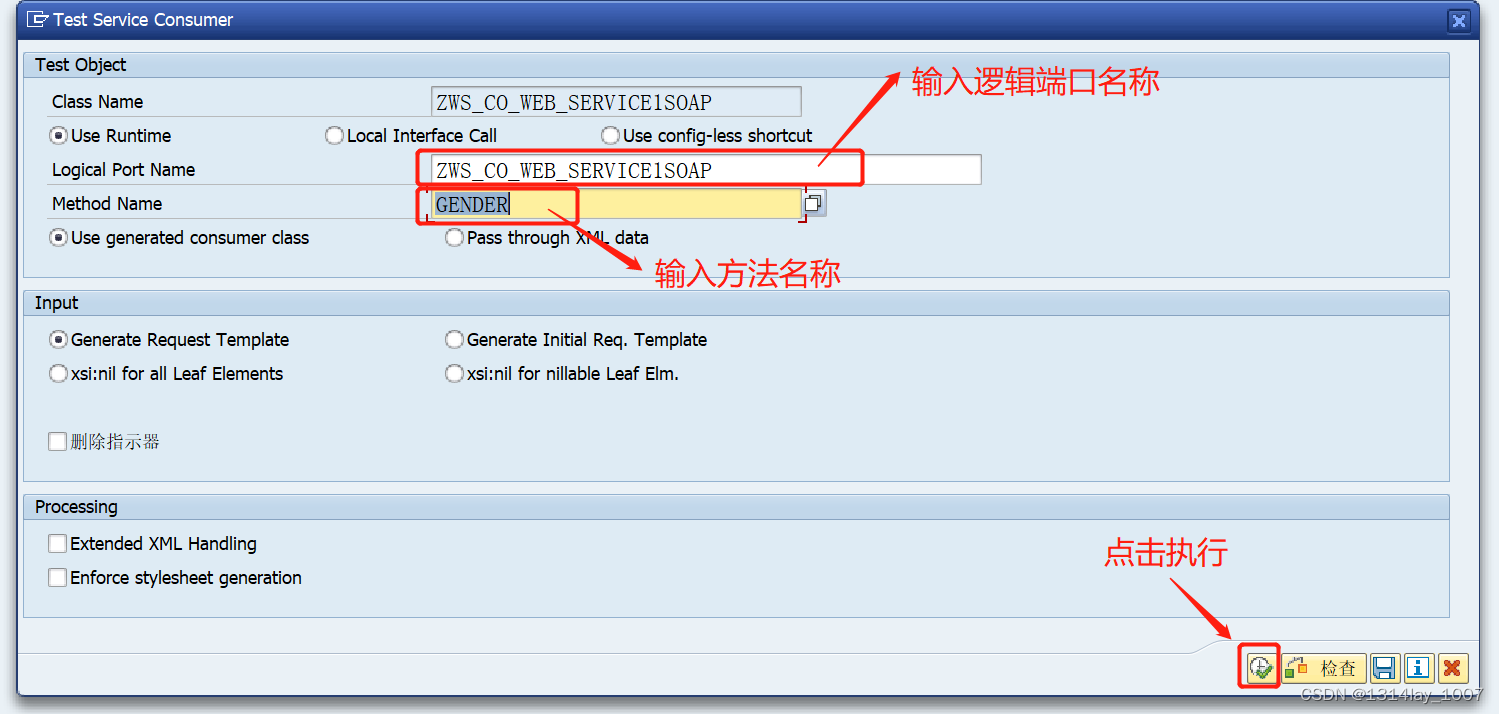

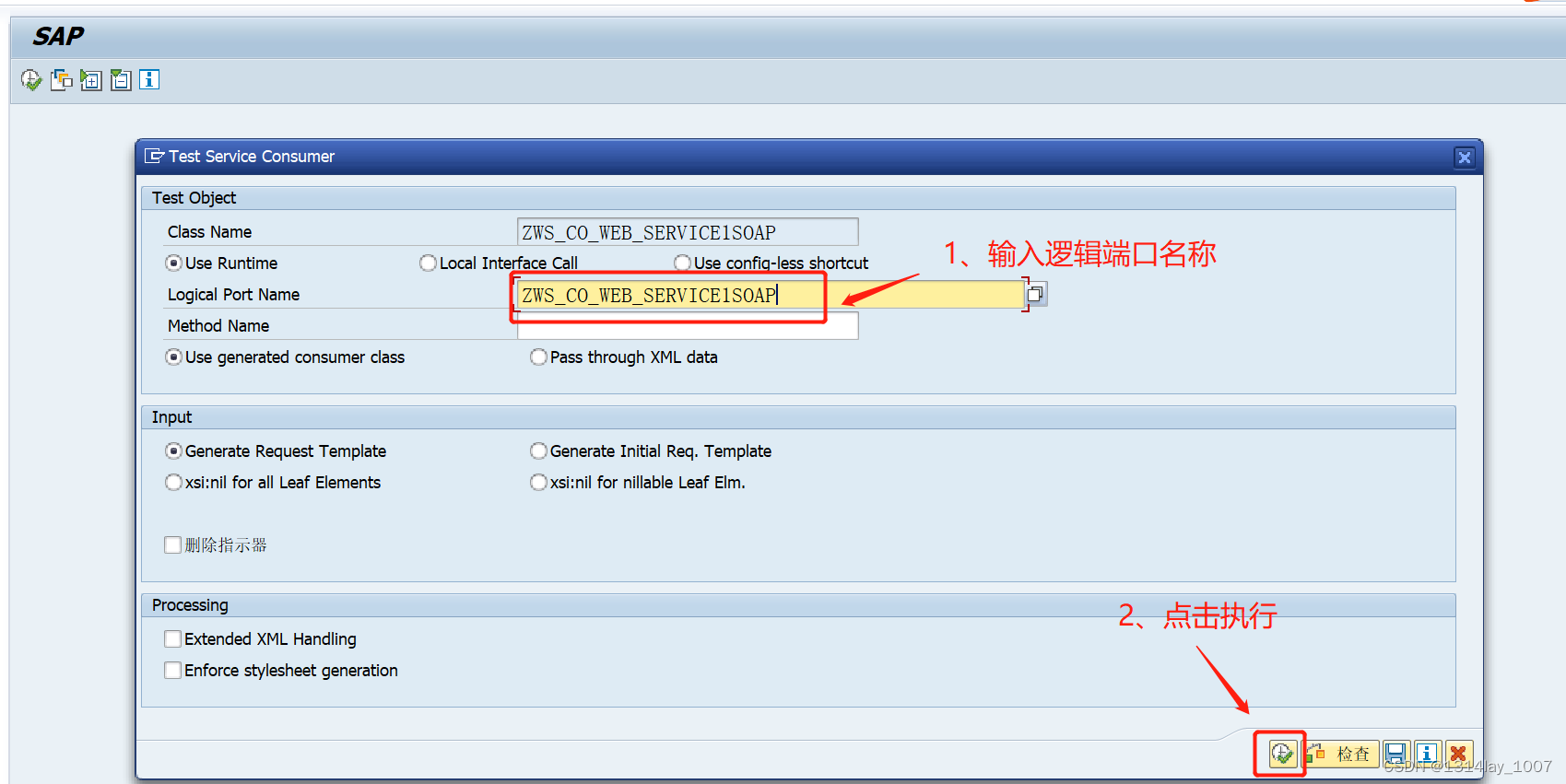

输入逻辑端口名称和方法名称，点击执行：

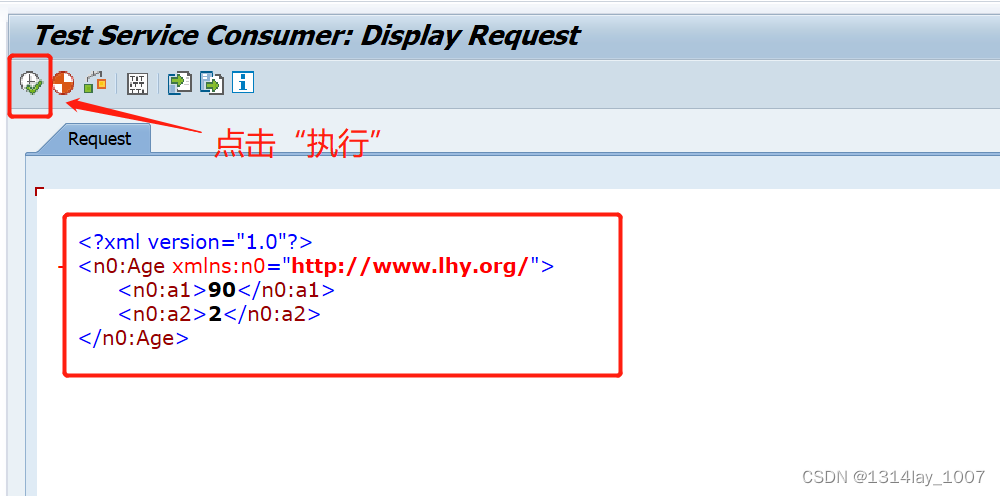

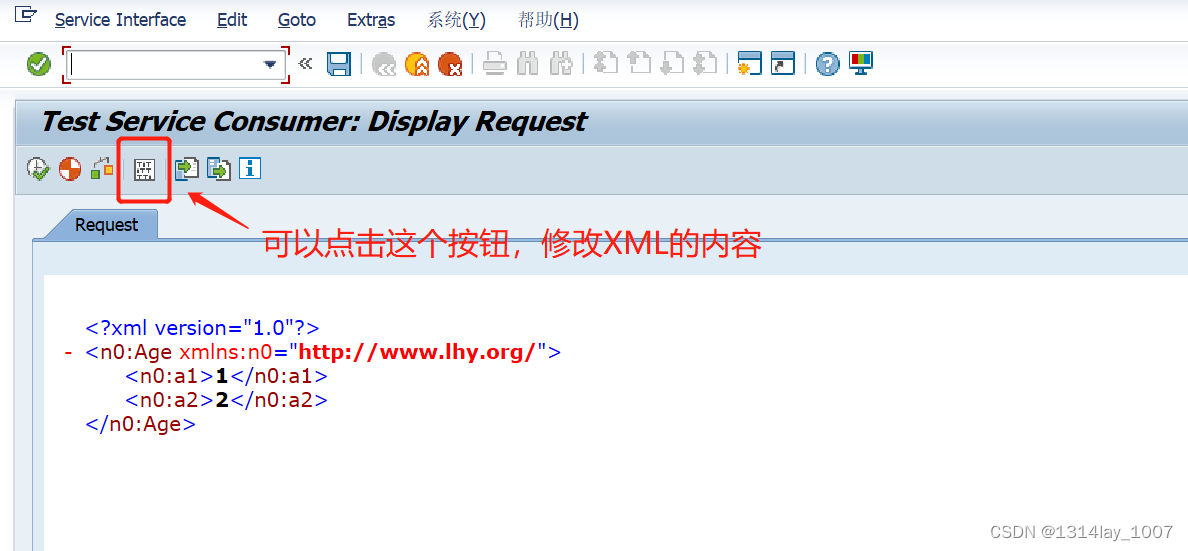

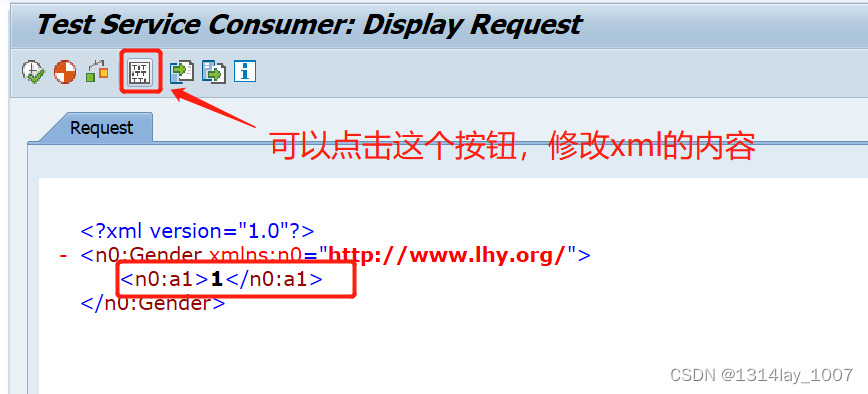

可以点击这个按钮，修改xml的内容：

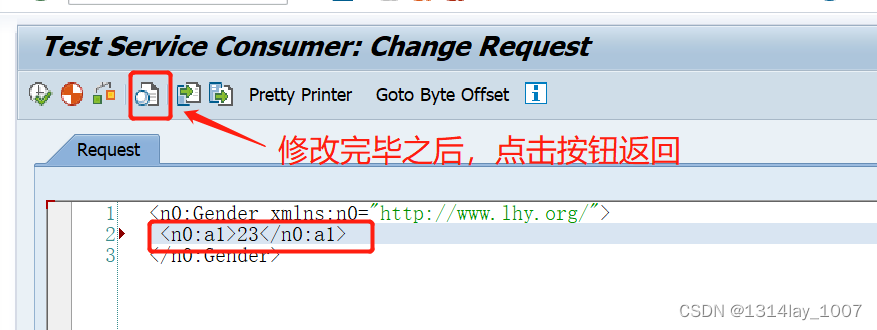

修改完毕之后，可以点击这个按钮返回：

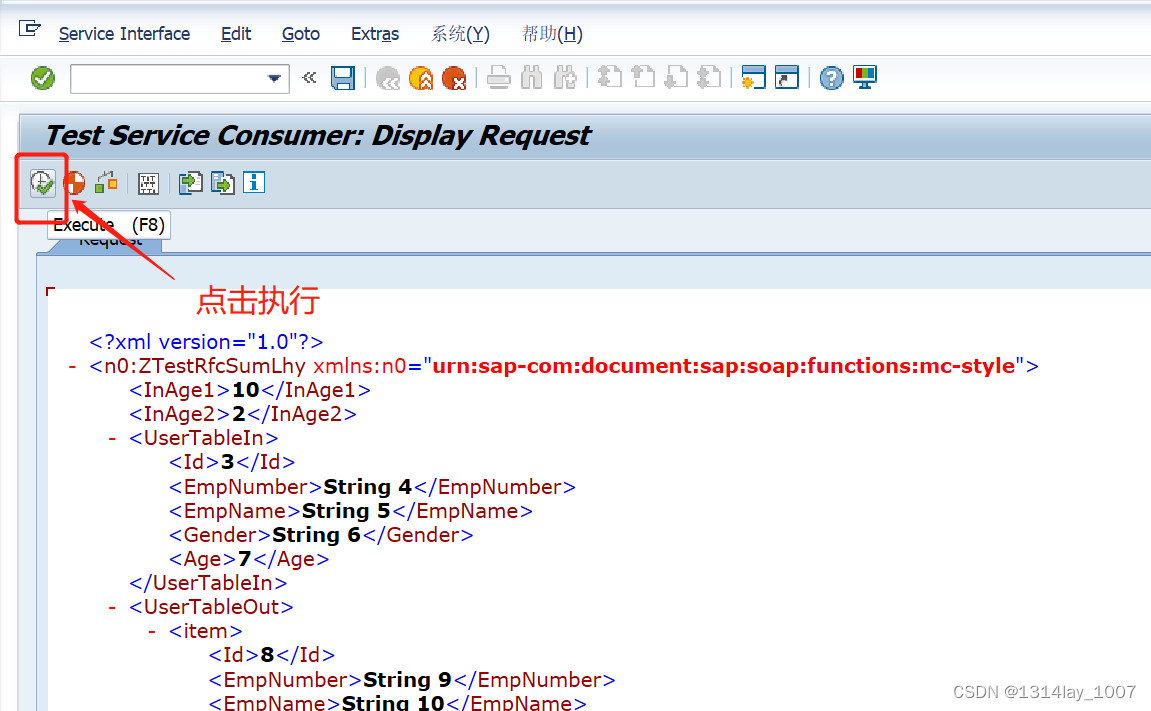

点击执行：

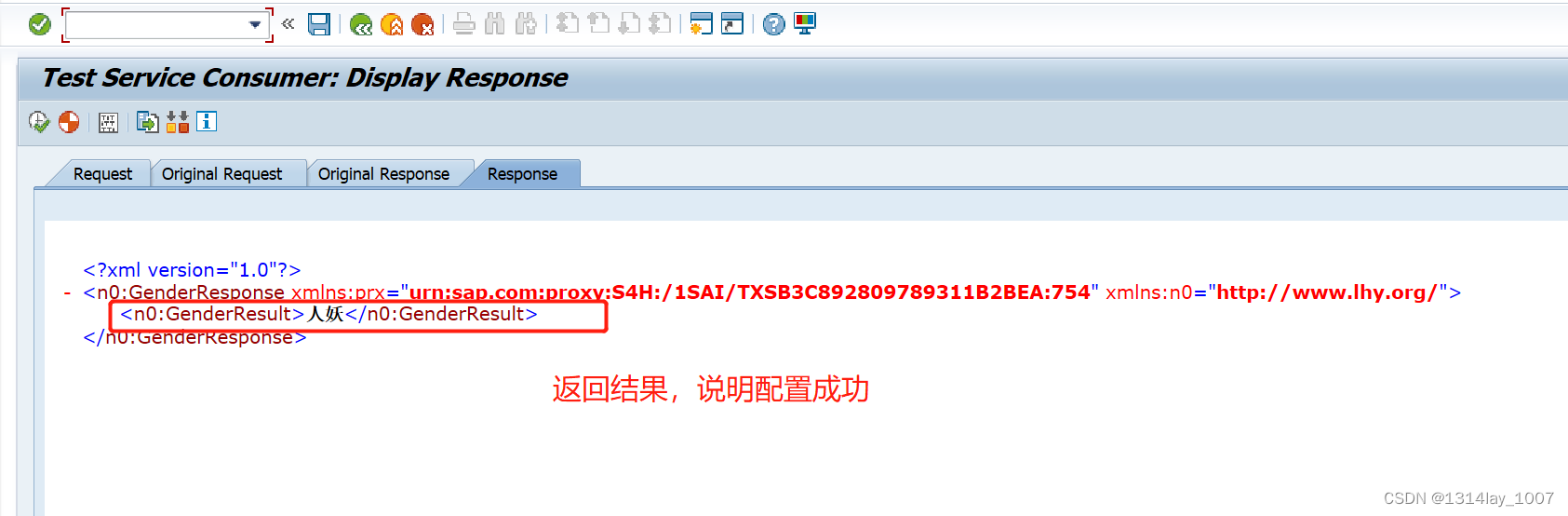

返回结果，说明配置成功：

代码调用

创建程序

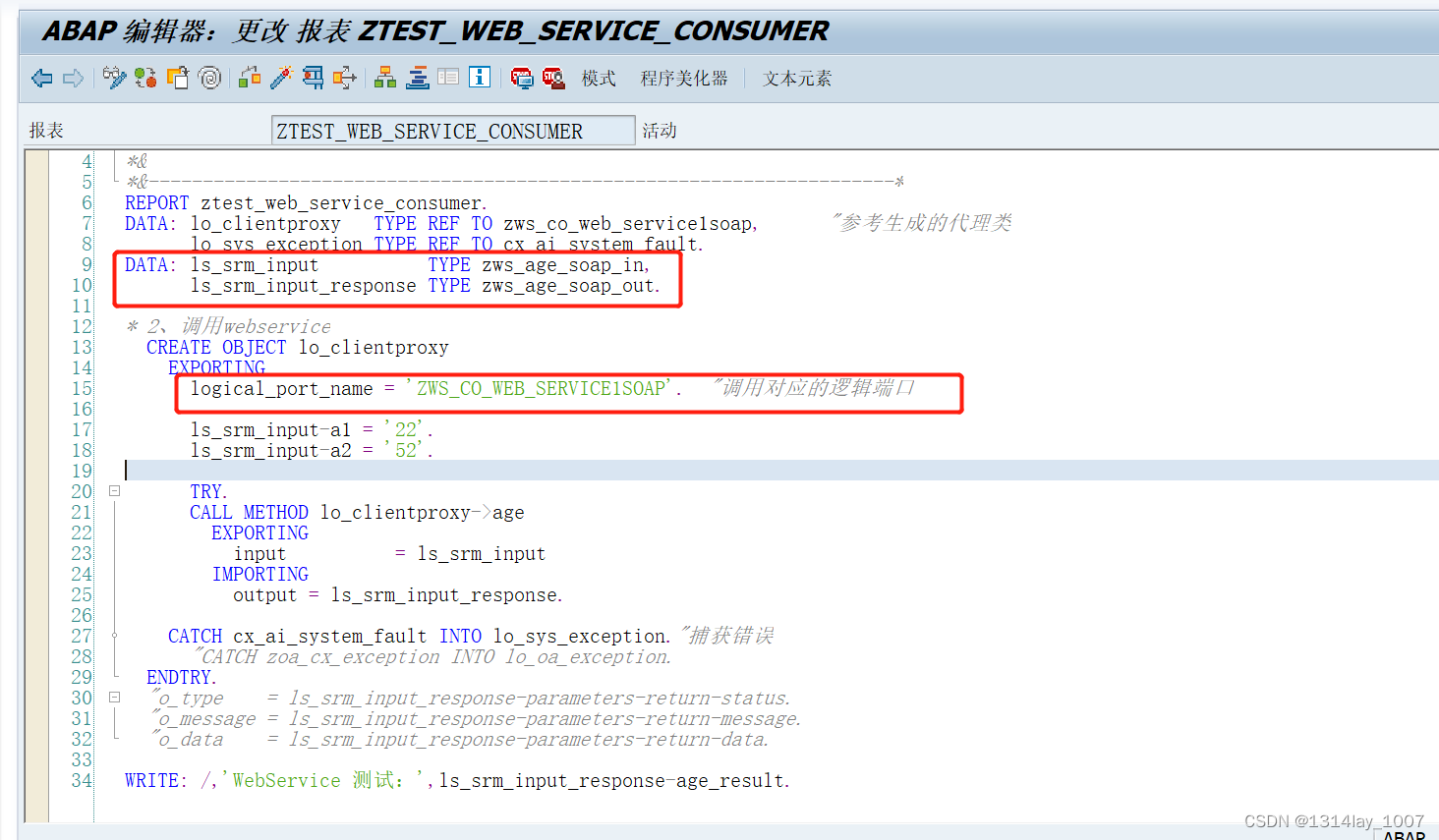

输入下面的代码：

*&---------------------------------------------------------------------*
*& Report ZTEST_WEB_SERVICE_CONSUMER
*&---------------------------------------------------------------------*
*&
*&---------------------------------------------------------------------*
REPORT ztest_web_service_consumer.
DATA: lo_clientproxy   TYPE REF TO zws_co_web_service1soap,      "参考生成的代理类
      lo_sys_exception TYPE REF TO cx_ai_system_fault.
DATA: ls_srm_input          TYPE zws_age_soap_in,
      ls_srm_input_response TYPE zws_age_soap_out.

* 2、调用webservice
  CREATE OBJECT lo_clientproxy
    EXPORTING
      logical_port_name = 'ZWS_CO_WEB_SERVICE1SOAP'.  "调用对应的逻辑端口

      ls_srm_input-a1 = '22'.
      ls_srm_input-a2 = '52'.

      TRY.
      CALL METHOD lo_clientproxy->age
        EXPORTING
          input          = ls_srm_input
        IMPORTING
          output = ls_srm_input_response.

    CATCH cx_ai_system_fault INTO lo_sys_exception."捕获错误
      "CATCH zoa_cx_exception INTO lo_oa_exception.
  ENDTRY.
  "o_type    = ls_srm_input_response-parameters-return-status.
  "o_message = ls_srm_input_response-parameters-return-message.
  "o_data    = ls_srm_input_response-parameters-return-data.

WRITE: /,'WebService 测试：',ls_srm_input_response-age_result.

调用Web Service API

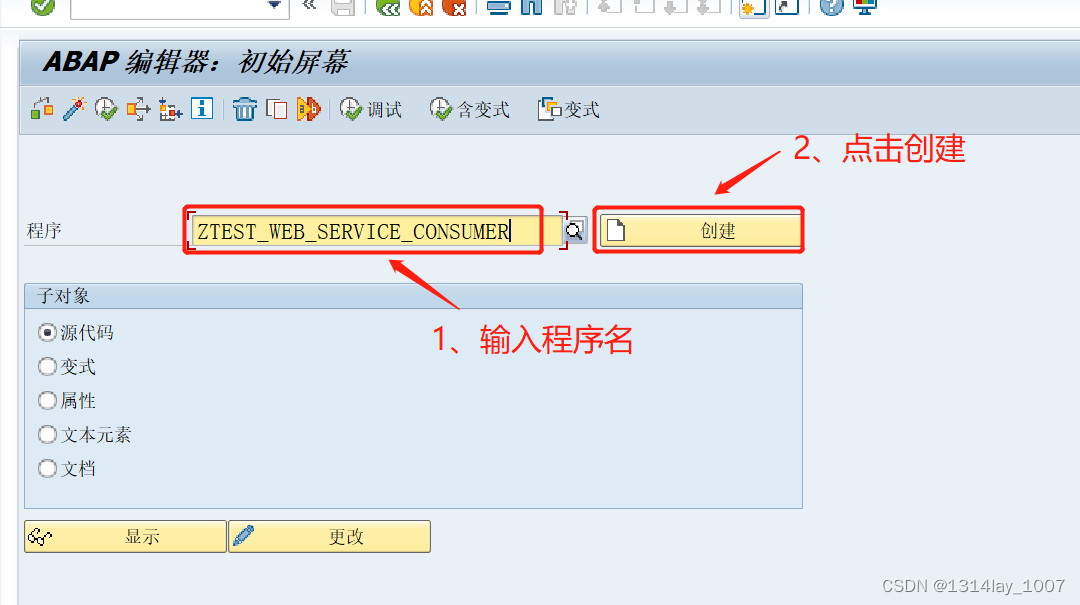

输入程序名，点击创建：

输入描述，选择可执行文件：

*&---------------------------------------------------------------------*
*& Report ZWEBSERVICE_TEST02
*&---------------------------------------------------------------------*
*&
*&---------------------------------------------------------------------*
REPORT ZWEBSERVICE_TEST02.

data: len         type        i,"发送报文长度
      len_string  type        string,
      url         type        string, "接口地址
      http_client type ref to if_http_client,"http客户端
      post_string type        string,
      result      type        string.

  DATA: LV_LEN         TYPE I.

data: it_header type tihttpnvp.
data: gv_json_in TYPE string.

gv_json_in = '{"ApiType":"SapInterfaceController","Parameters":[{"Value":[{"Factory":"1100",'
                &&'"FactoryName":"和胜","Center":"C001","CenterDesc":"工作中心001","Depart":"MES",'
                &&'"DepartName":"MES项目组","Flag":"0"}]}],"Method":"SaveWorkCenter","Context":{"InvOrgId":1}}'.

START-OF-SELECTION.

url = 'http://192.168.4.32:1028/api/dataportal/invoke'.

  "创建http客户端
  call method cl_http_client=>create_by_url
    exporting
      url                = url
    importing
      client             = http_client
    exceptions
      argument_not_found = 1
      plugin_not_active  = 2
      internal_error     = 3
      others             = 4.

  "设定传输请求内容格式以及编码格式
  http_client->REQUEST->SET_CONTENT_TYPE( CONTENT_TYPE = 'application/json; charset=utf-8' ).

 "设置http method 为POST
  http_client->request->set_method( if_http_request=>co_request_method_post ).
 "设置待传输内容长度
  LV_LEN = STRLEN( gv_json_in ).

 "设置调用方法
  CALL METHOD http_client->REQUEST->SET_HEADER_FIELD
    EXPORTING
      NAME  = '~request_method'
      VALUE = 'POST'.

  "http_client->request->set_cdata( data = gv_json_in ).

  "设置传入字符串
  CALL METHOD http_client->REQUEST->SET_CDATA
    EXPORTING
      DATA   = gv_json_in
      OFFSET = 0
      LENGTH = LV_LEN.
  "发送数据
  call method http_client->send
    exceptions
      http_communication_failure = 1
      http_invalid_state         = 2
      http_processing_failed     = 3
      http_invalid_timeout       = 4
      others                     = 5.
  "接收返回
  call method http_client->receive
    exceptions
      http_communication_failure = 1
      http_invalid_state         = 2
      http_processing_failed     = 3.

 "获取接口返回的字符串
  result = http_client->response->get_cdata( ).

WRITE: /,'测试数据',result.

后面这个本地文件不行

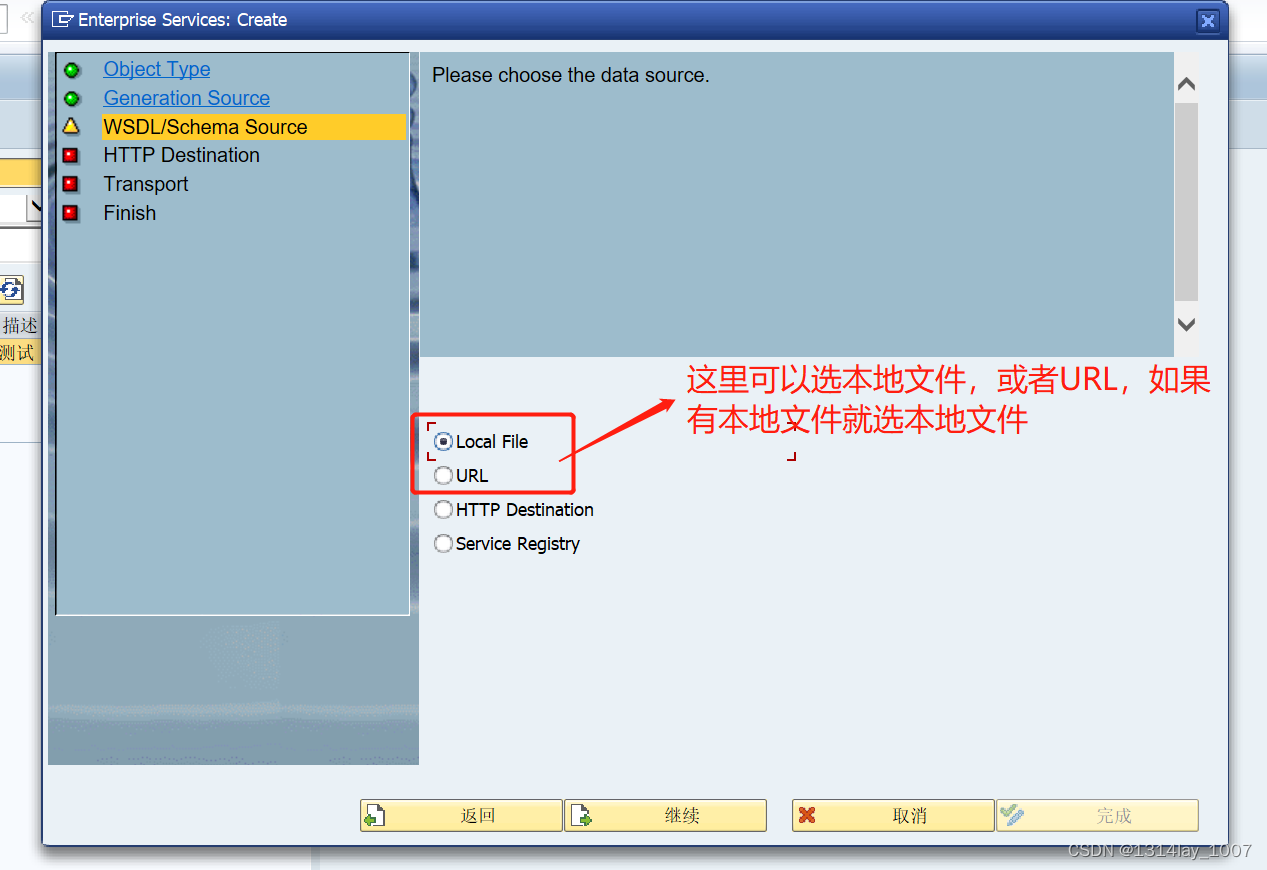

选择本地文件，因为本地的URL不成功：

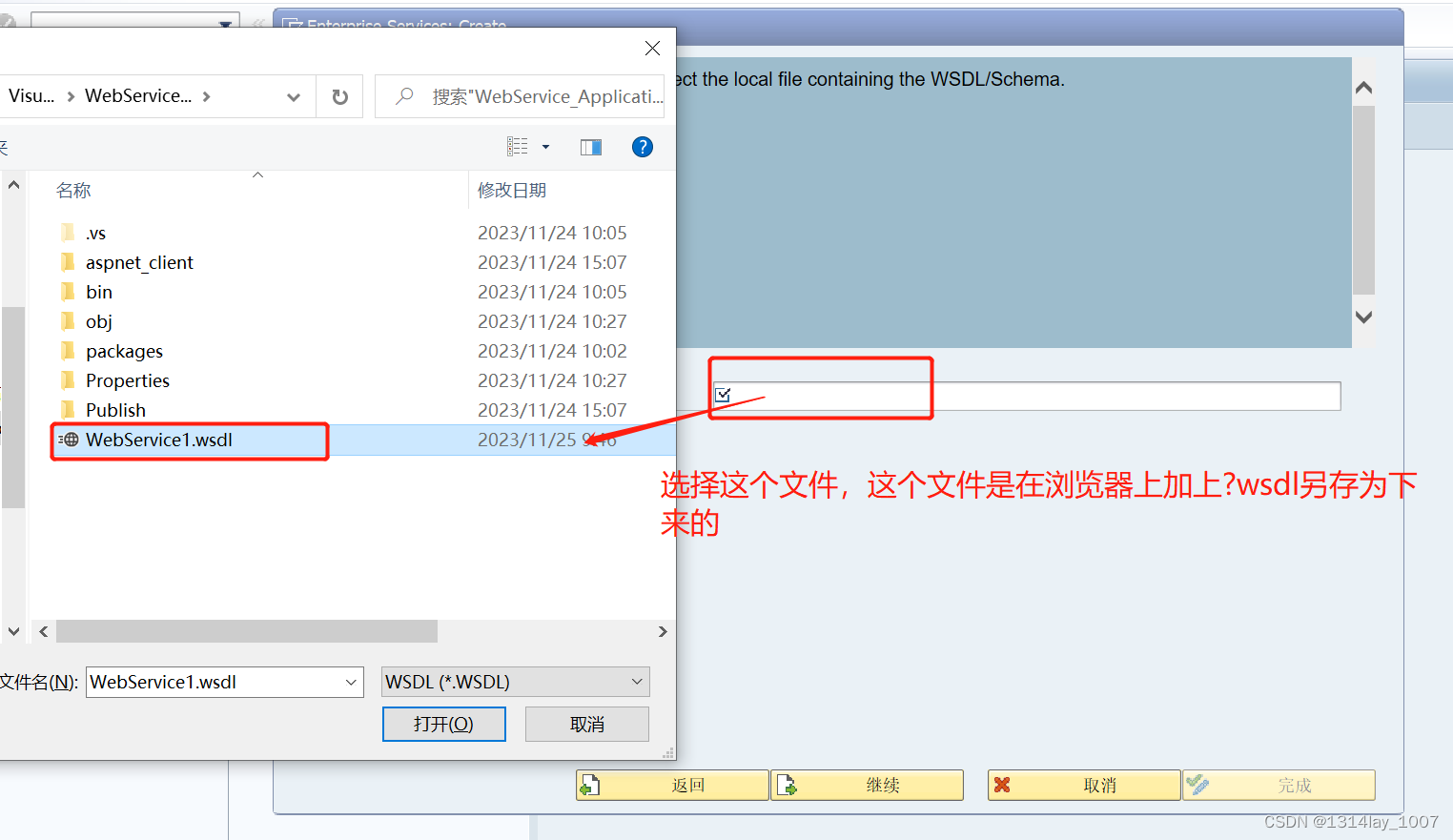

选择文件：

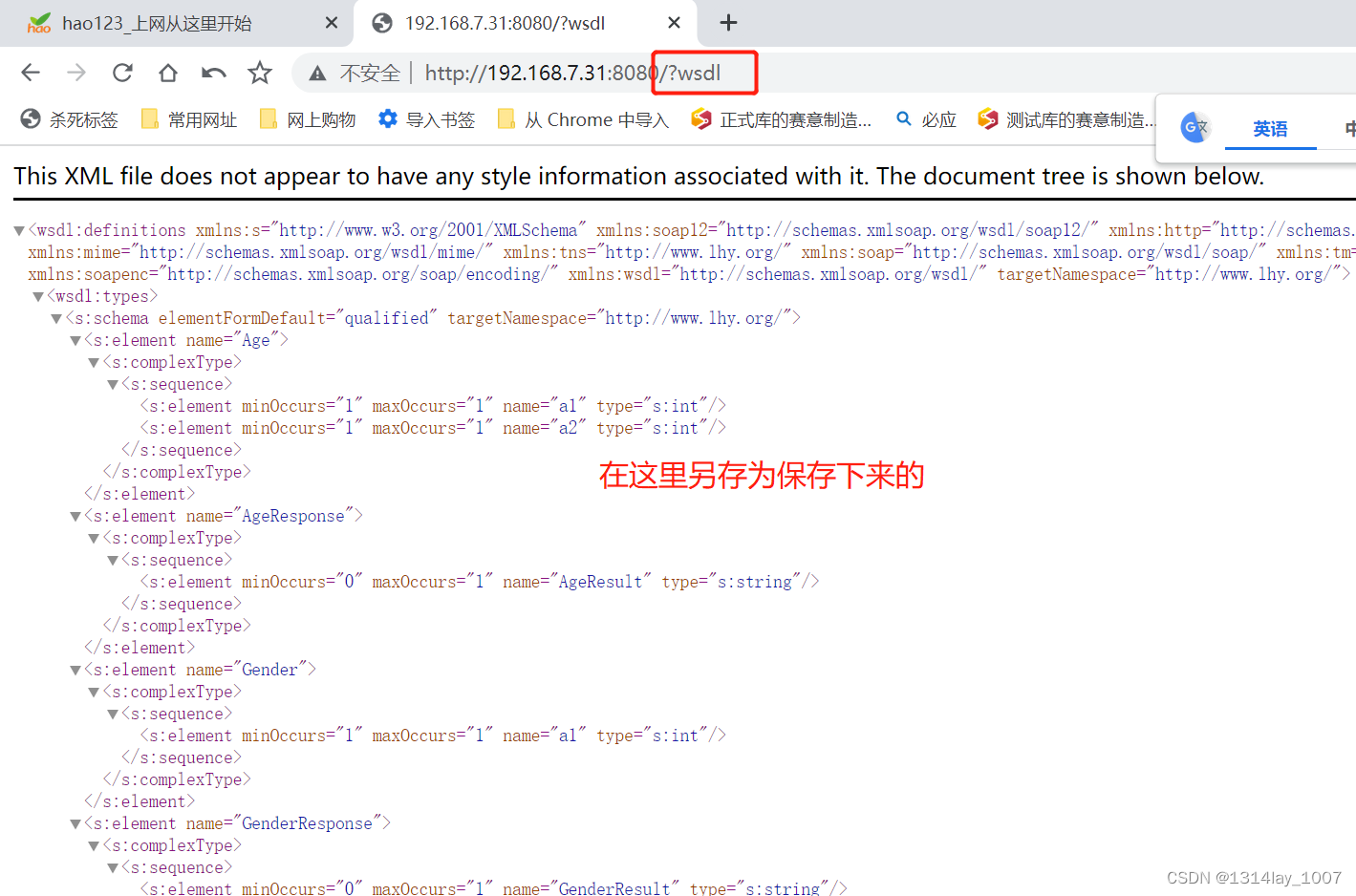

在这里另存为下来的：

创建新的请求号，并填写描述：

填写内容之后，点击“继续”：

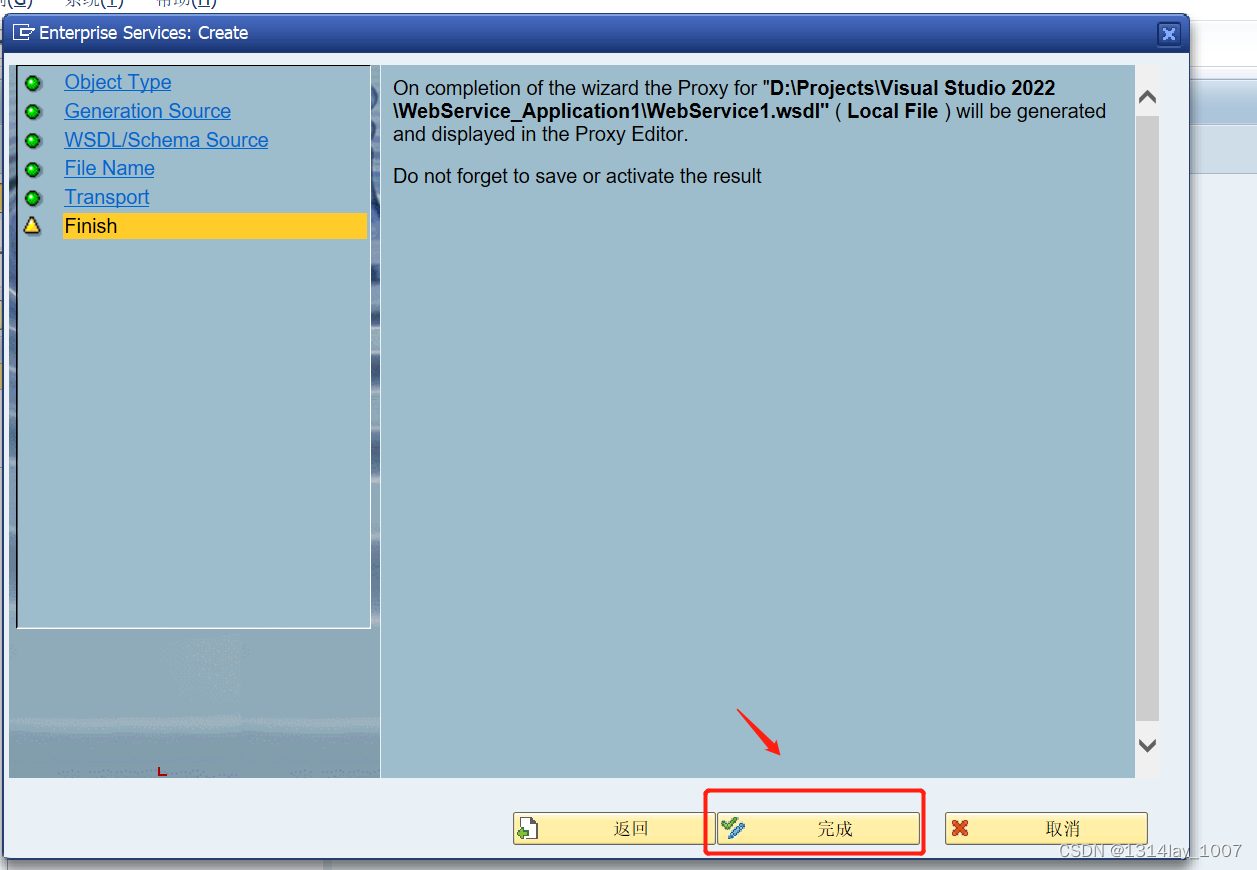

点击“完成”：

点击保存，并激活：

创建逻辑端口

为我们刚刚创建的消费者创建逻辑端口

登录SOA网址：https://mysap.goodsap.cn:44300/sap/bc/webdynpro/sap/appl_soap_management

选择“Web服务配置”：

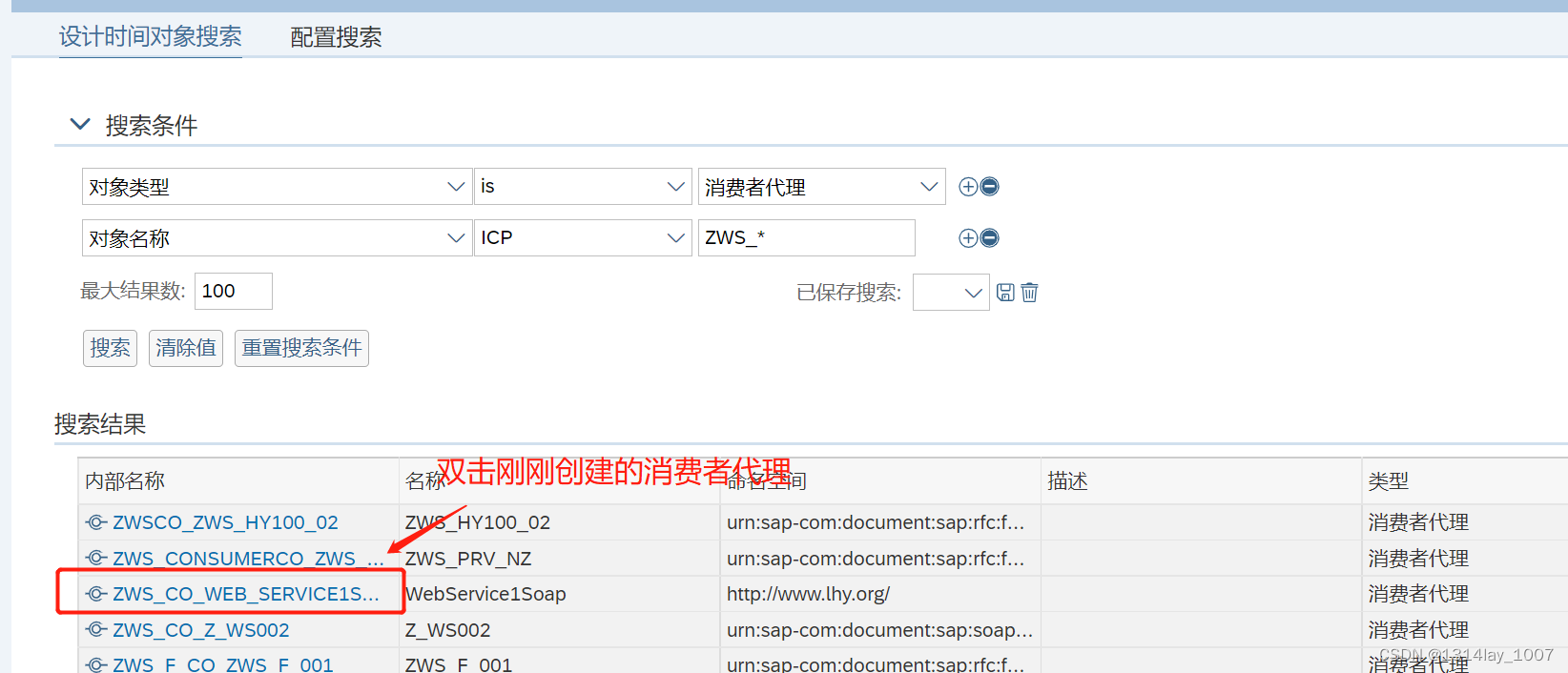

选择“消费者代理”，输入ZSW_*筛选条件，点击搜索，找到我们刚刚创建的消费者代理：

双击刚刚创建的“消费者代理”：

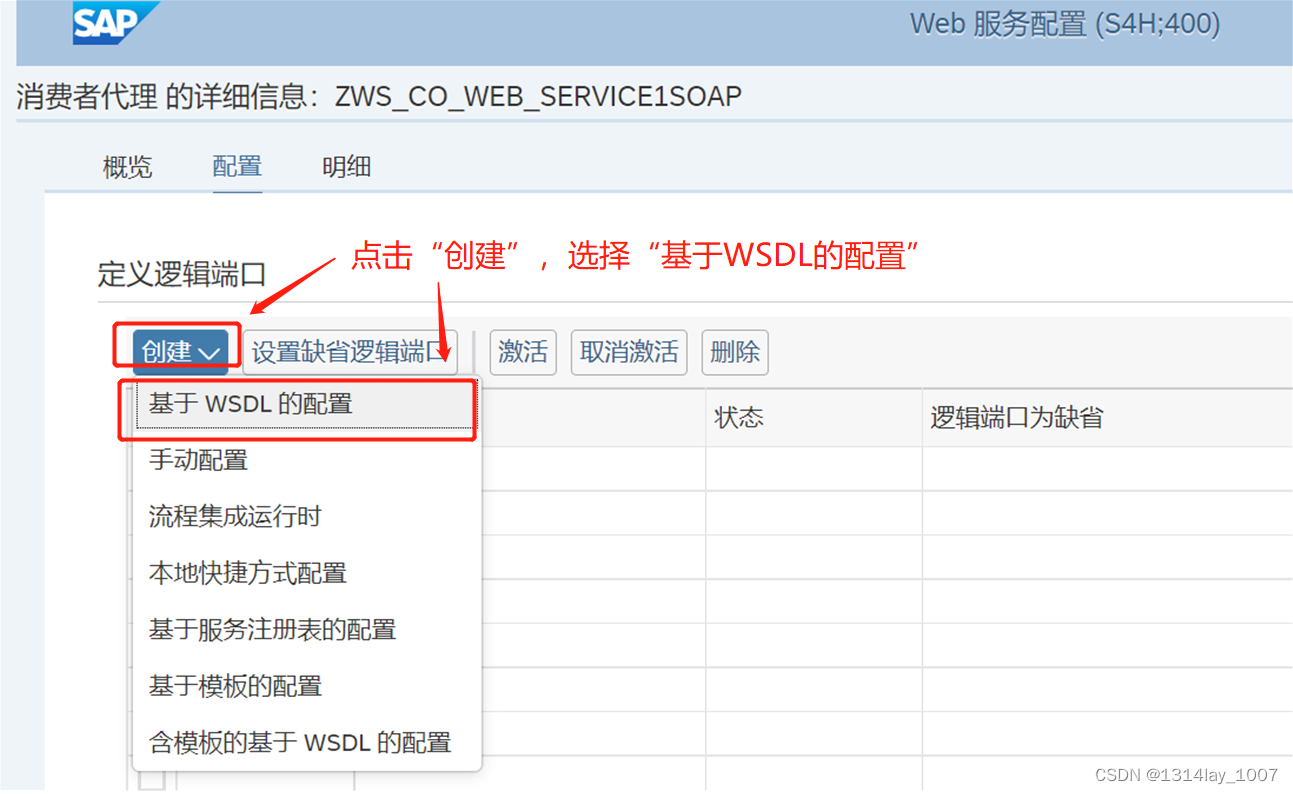

点击“创建”，选择“基于WSDL的配置”：

输入逻辑端口名称和描述，点击下一个：

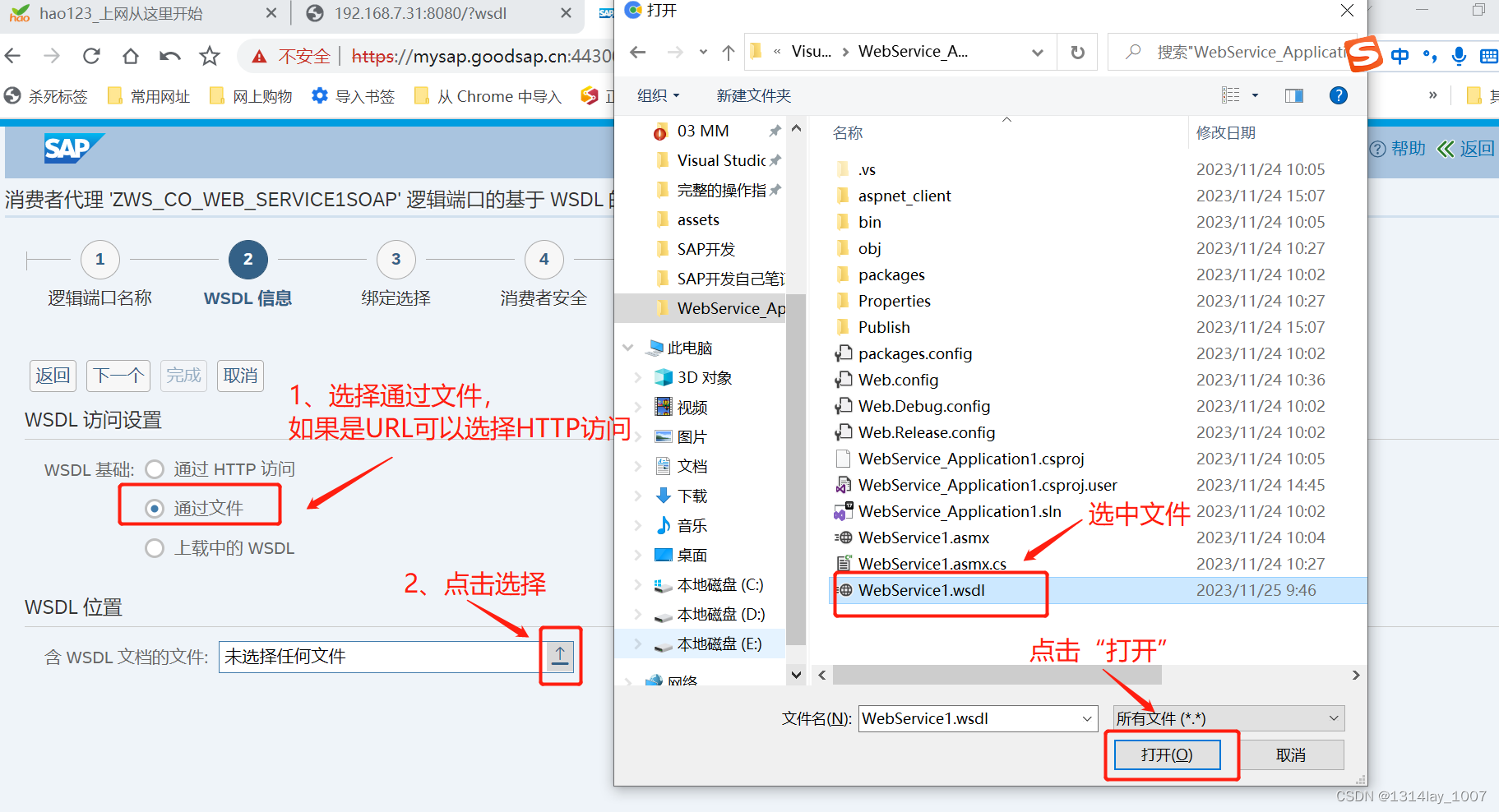

选择文件，选中文件，点击下一个:

输入用户名和密码，点击下一个：

点击“下一个”：

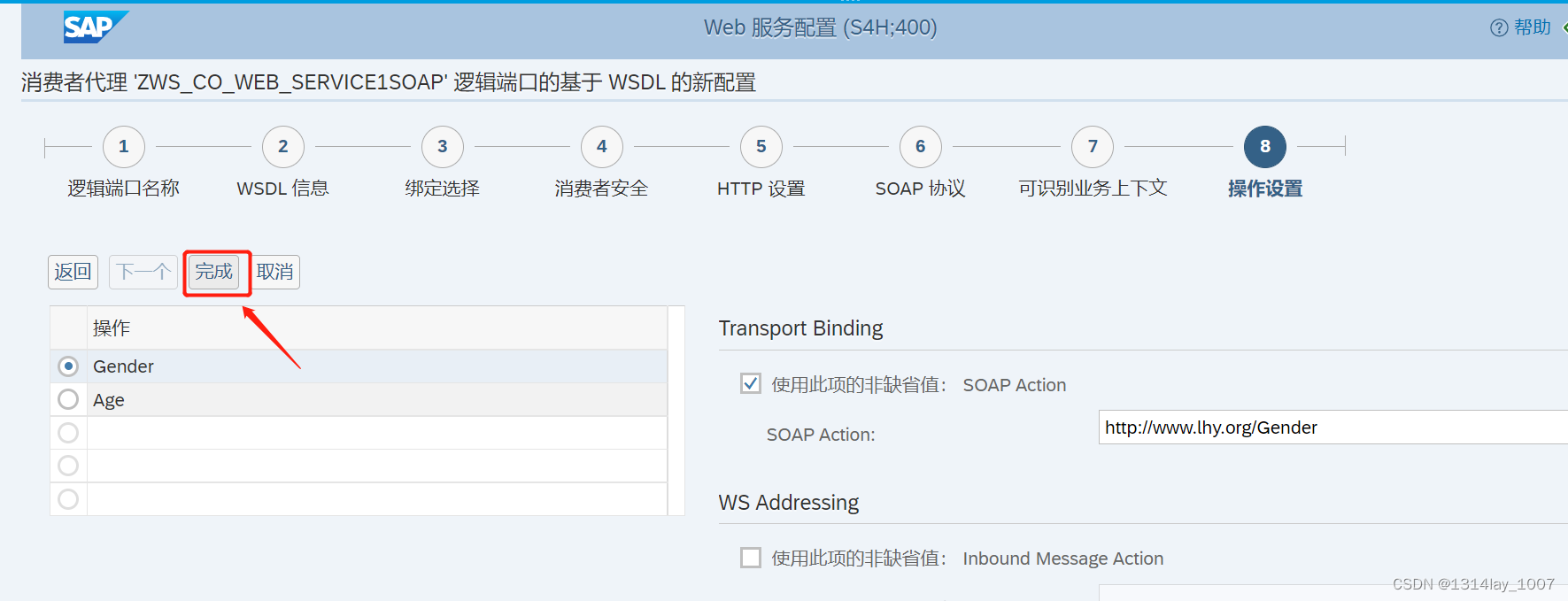

点击“完成”：

测试服务消费者

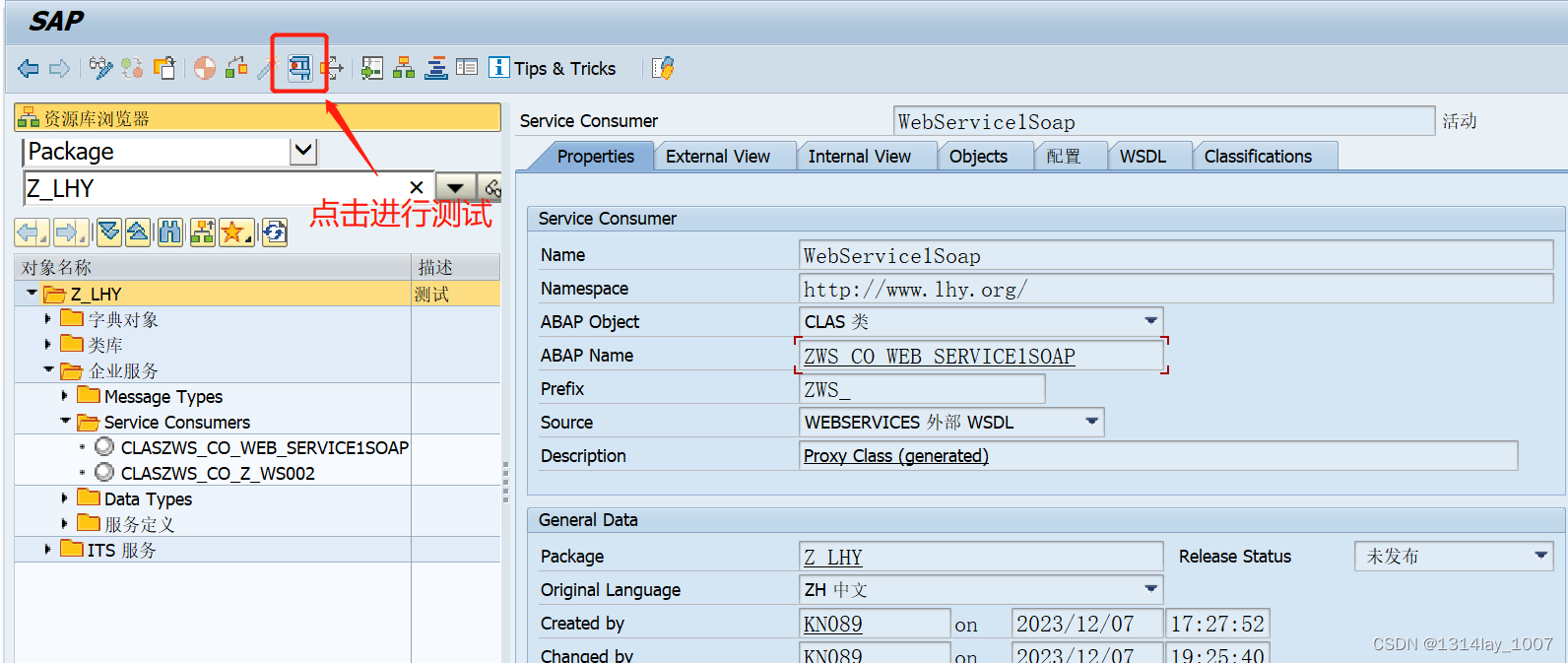

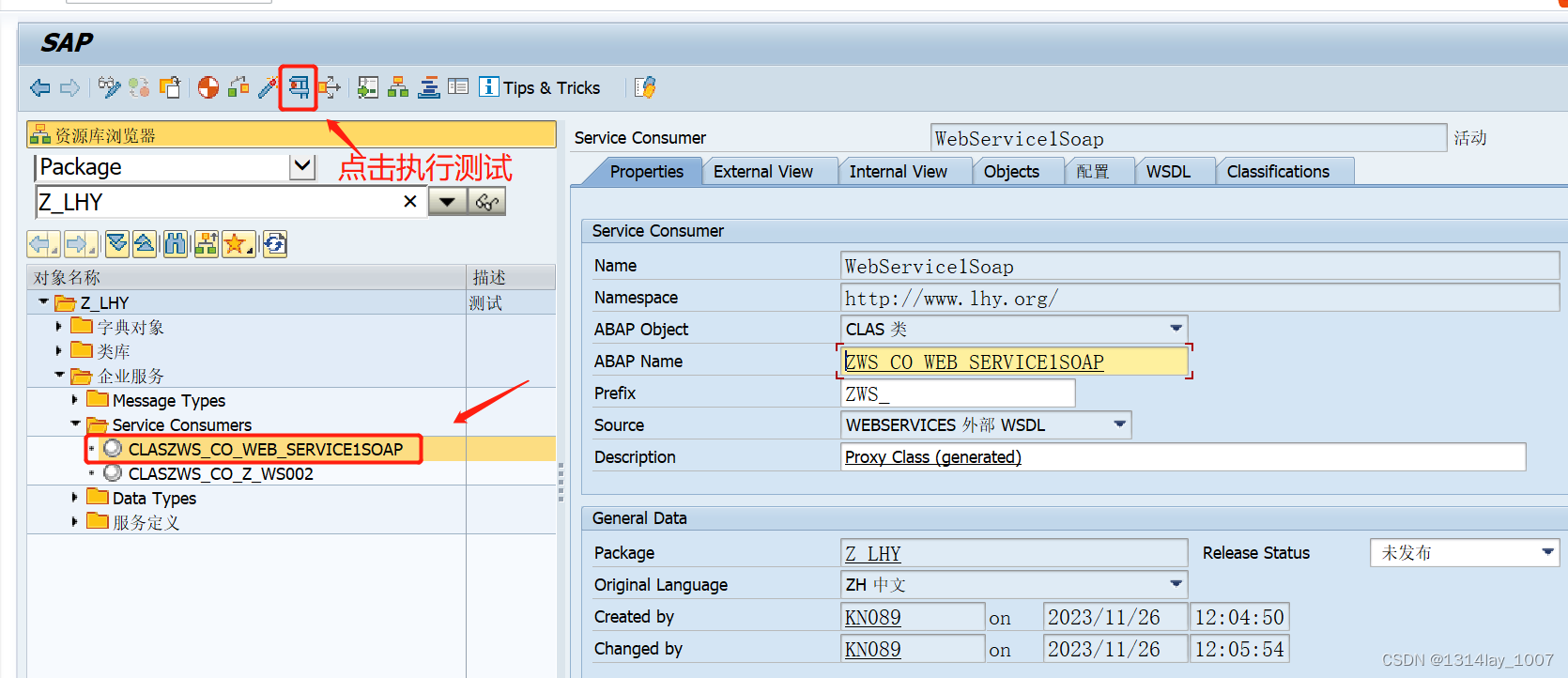

点击执行测试：

输入逻辑端口名称，点击执行

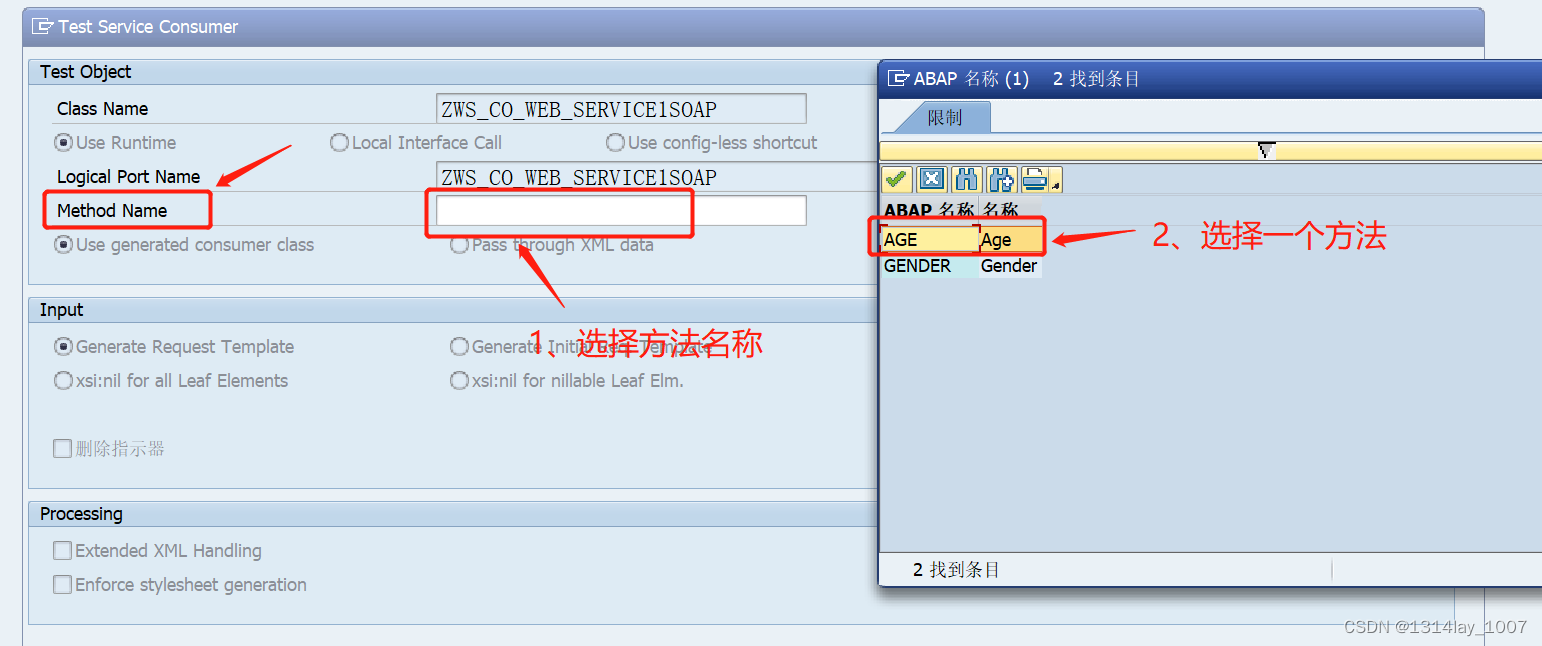

选择方法，再次点击执行：

可以点击这里修改XML内容，改变参数的值：

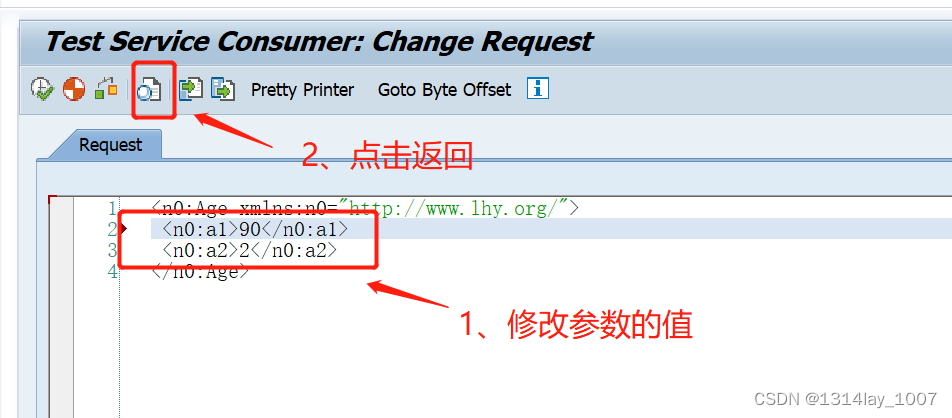

修改参数的值，点击返回：

点击“执行”：

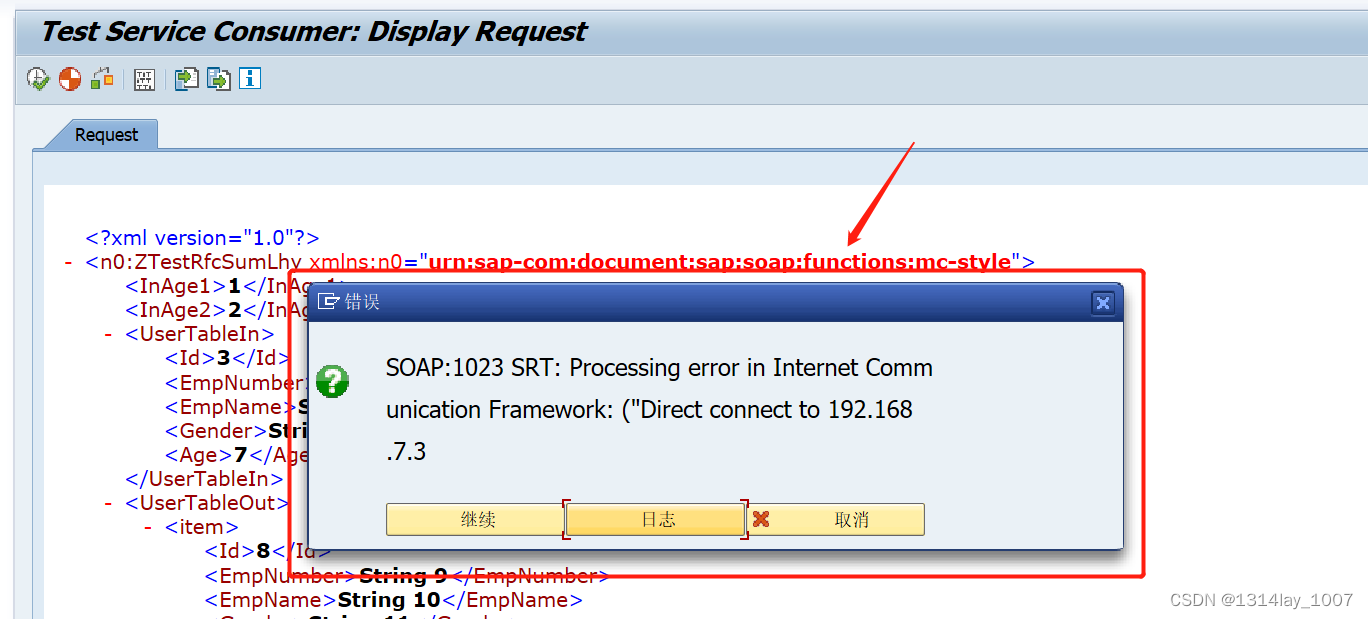

报错

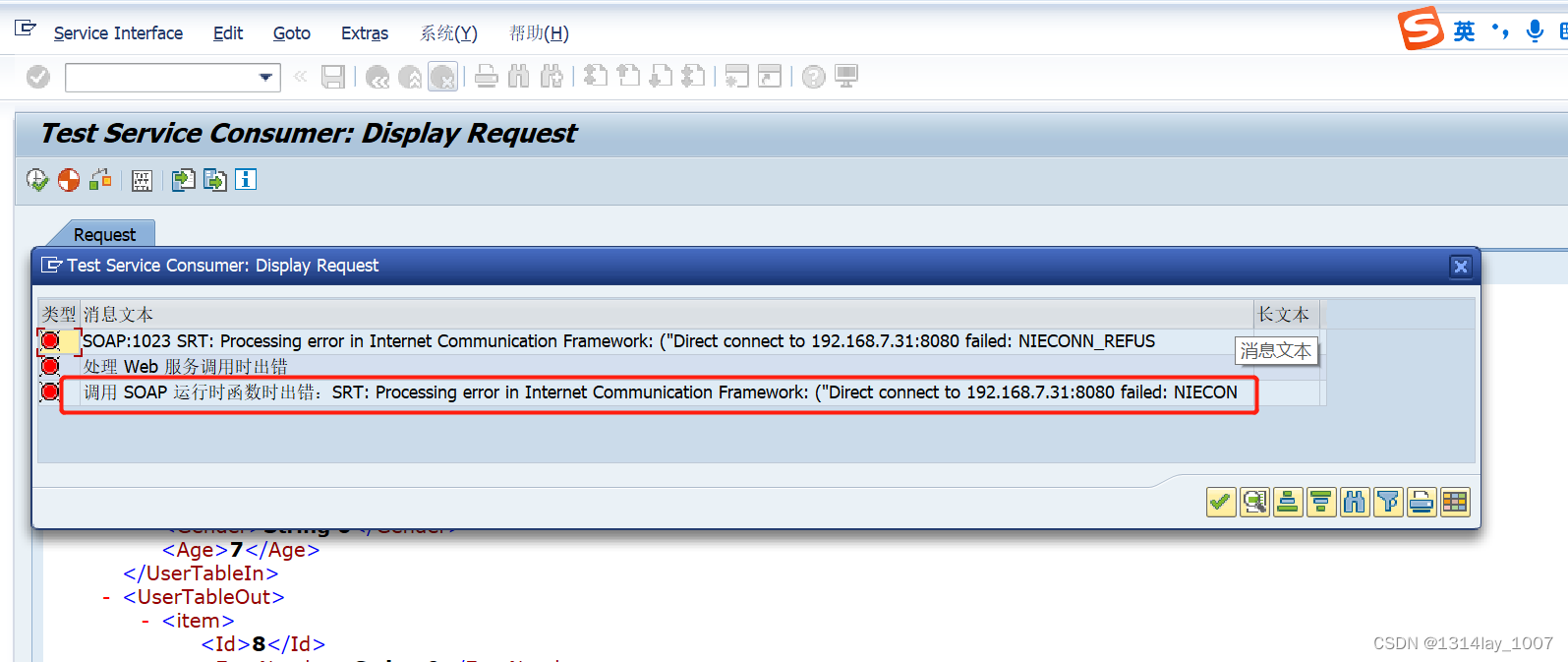

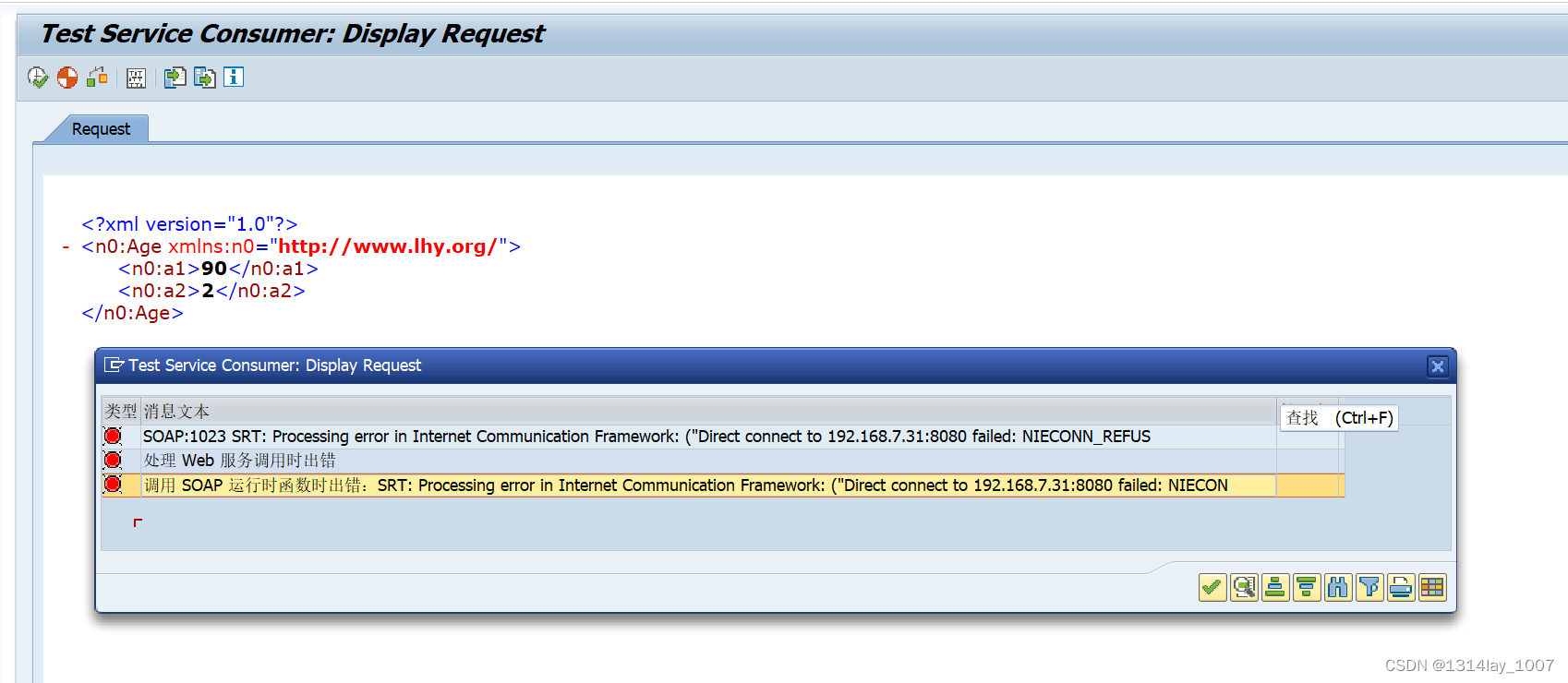

点击执行之后，报下面的错误：

调用 SOAP 运行时函数时出错：SRT:Processing error in Internet Communication Framework: (“Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)”)

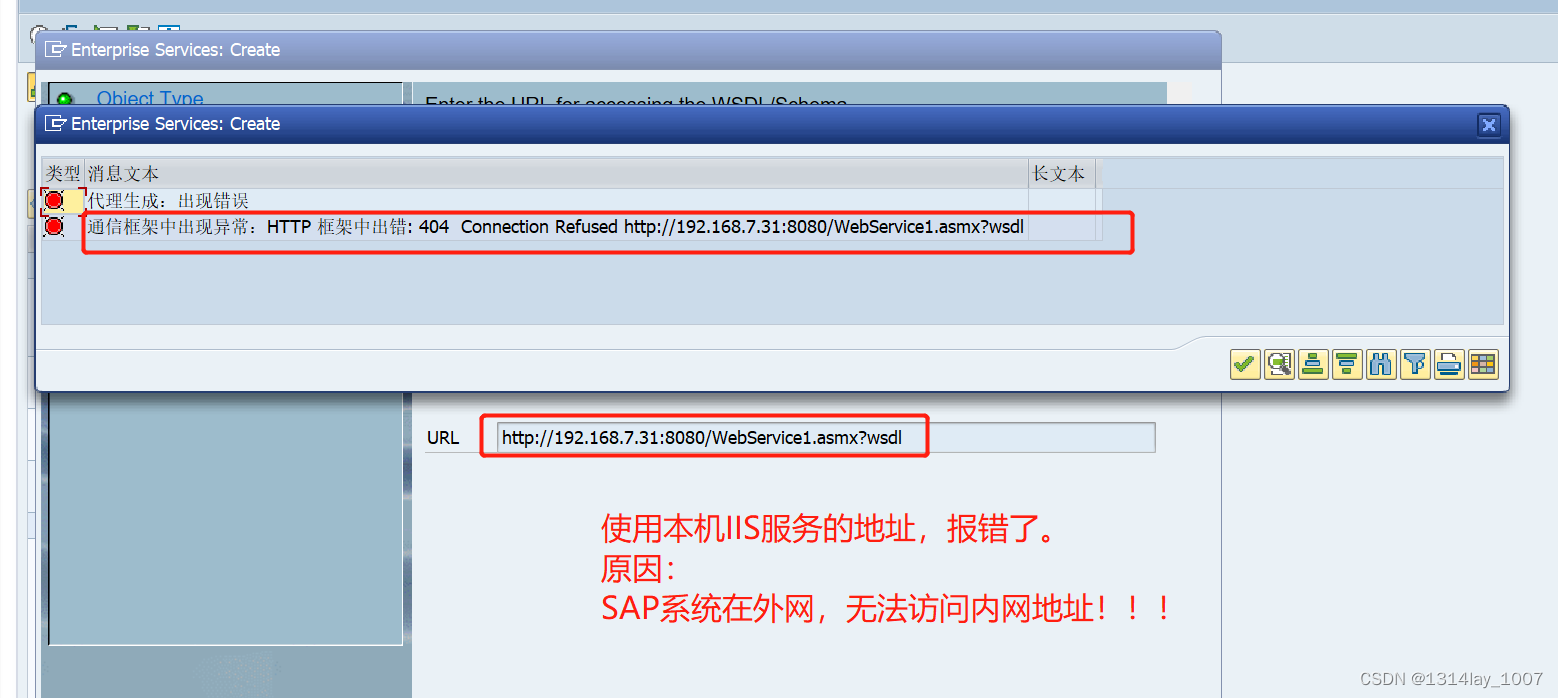

出现上面这个问题是因为，我自己的SAP服务器在外网，但是我访问的地址是内网地址，所以是访问不到的，所以失败了。

SRT Framework exception: 服务 Ping 错误：调用 SOAP 运行时函数时出错：SRT: Processing errorin Internet Communication Framework: (“Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)”)类型消息SRT Framework exception: 服务 Ping 错误：调用 SOAP 运行时函数时出错：SRT: Processing errorin Internet Communication Framework: (“Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)”)服务 Ping 错误：调用 SOAP 运行时函数时出错：SRT: Processing error in Internet Communication Framework: (“Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)”)处理 Web 服务调用时出错调用 SOAP 运行时函数时出错：SRT: Processing error in Internet Communication Framework: (“Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)”

Postman测试接口

首先用Postman测试接口是否配通

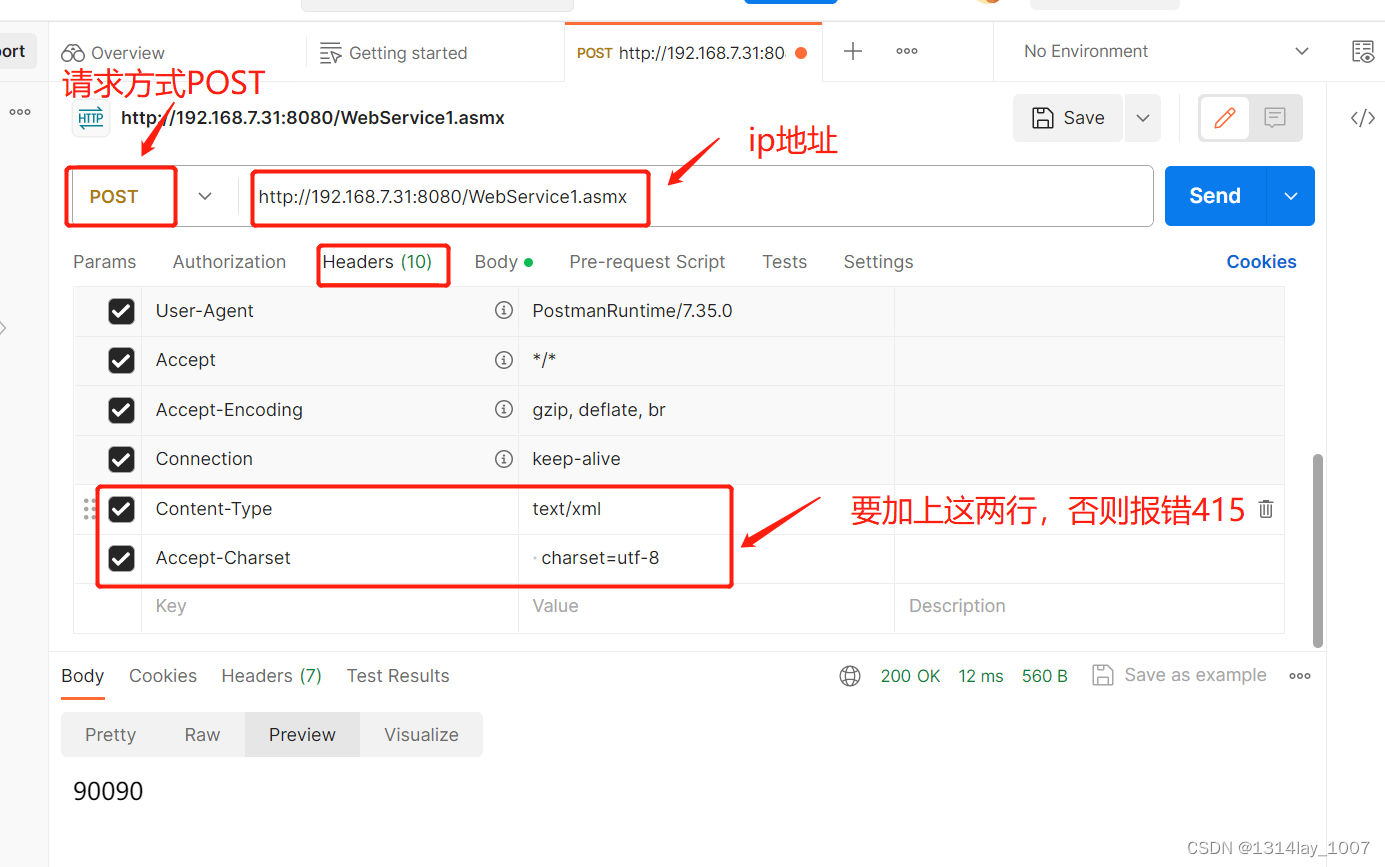

Headers设置

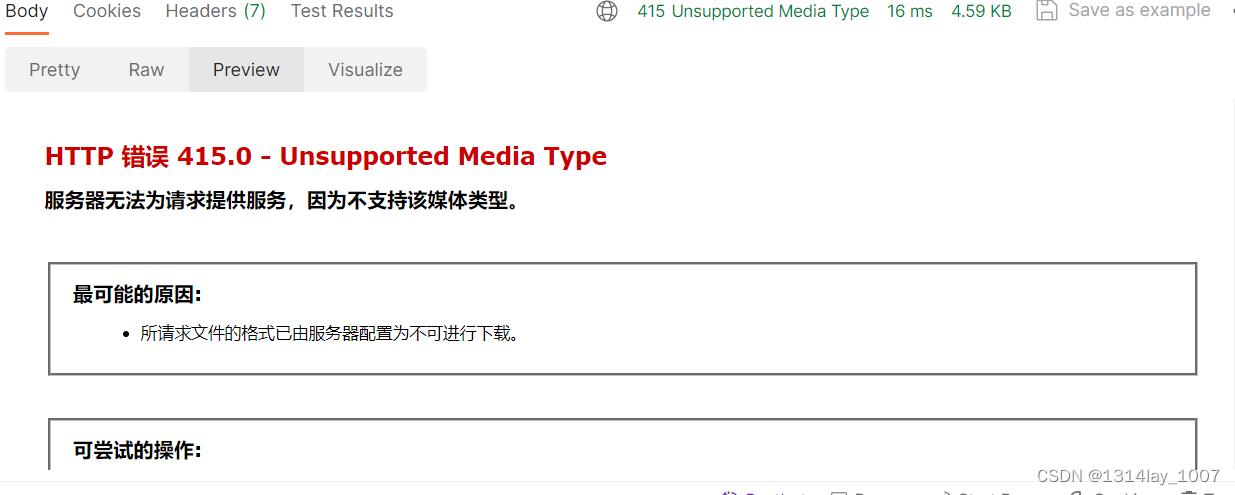

报错如下：

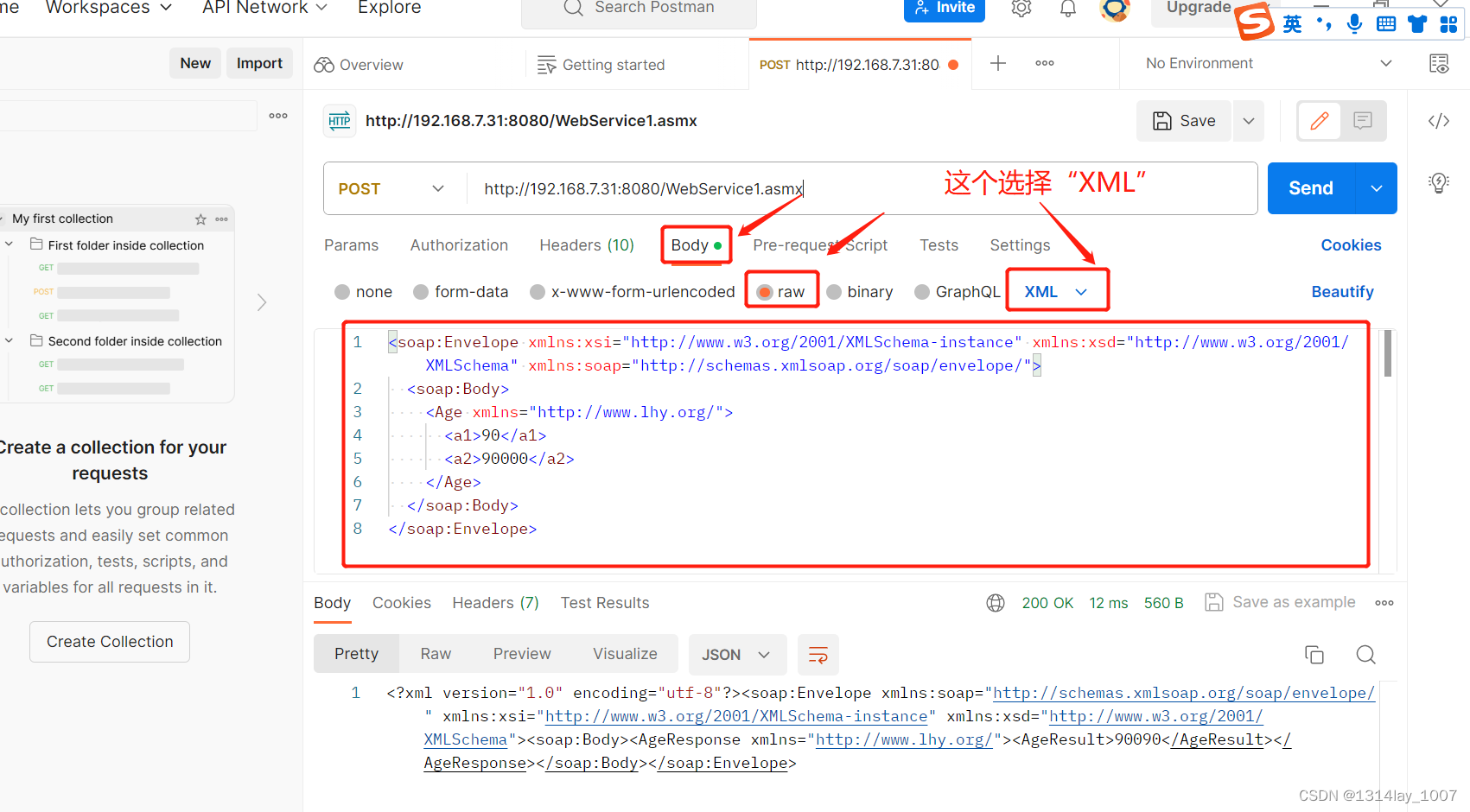

Body设置

选择raw，XML：

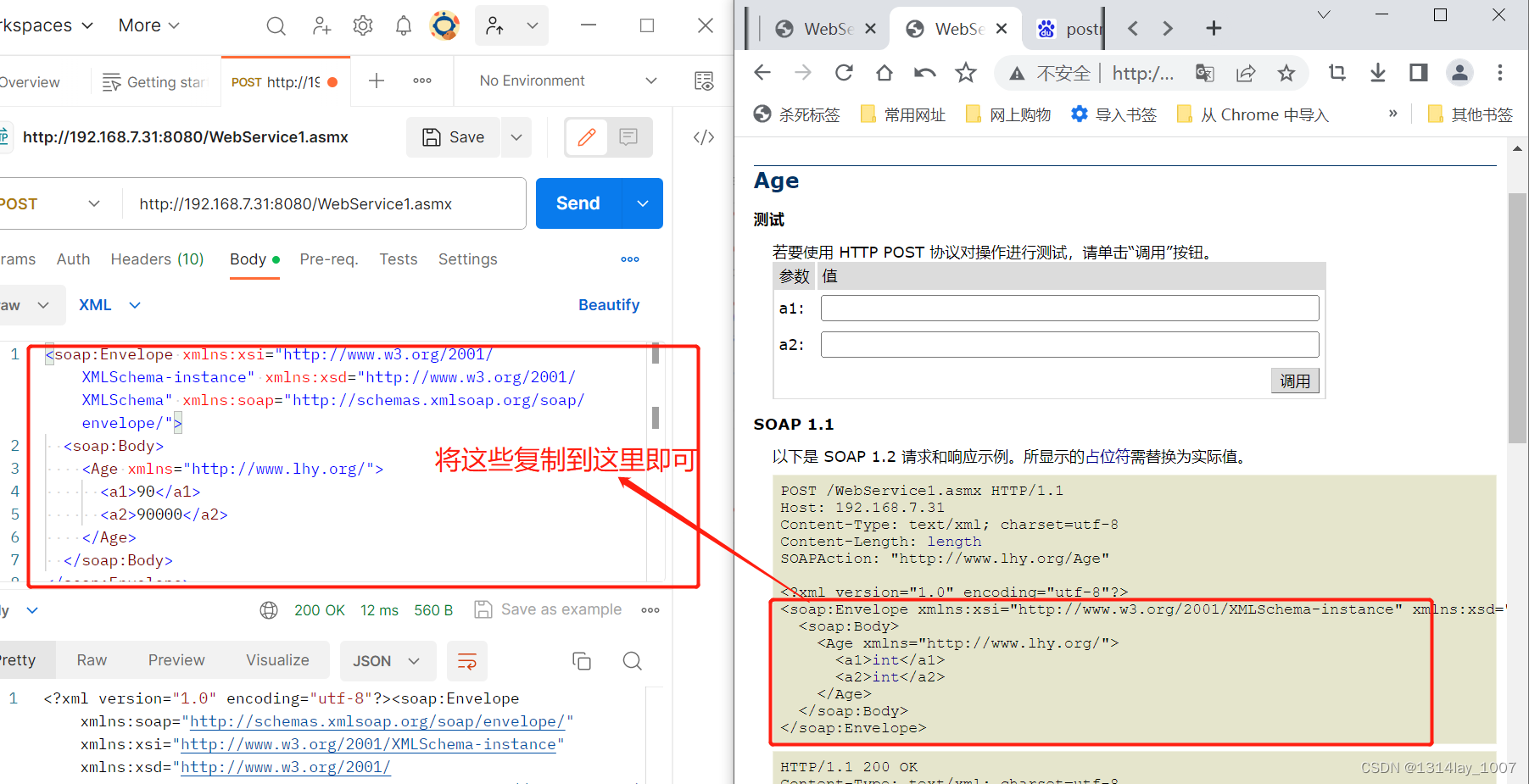

这里填成在浏览器测试时显示的请求格式：

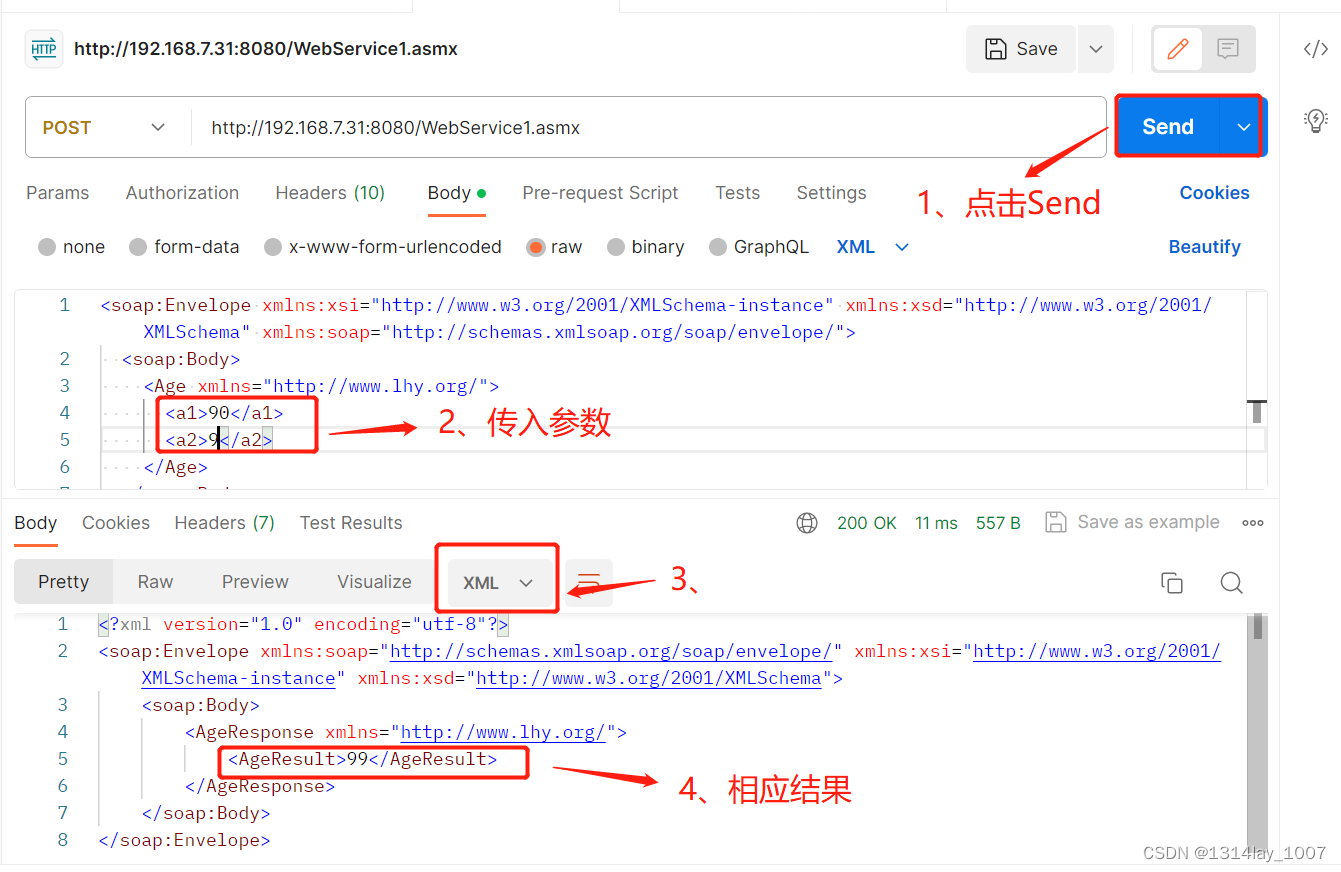

点击Send发送，得到相应结果：

Direct connect to 192.168.7.31:8080 failed: NIECONN_REFUSED(-10)

这个问题没有解决。
