CCM调试（校正红色块偏黄色）

CCM调试经验（校正红色块偏黄色）

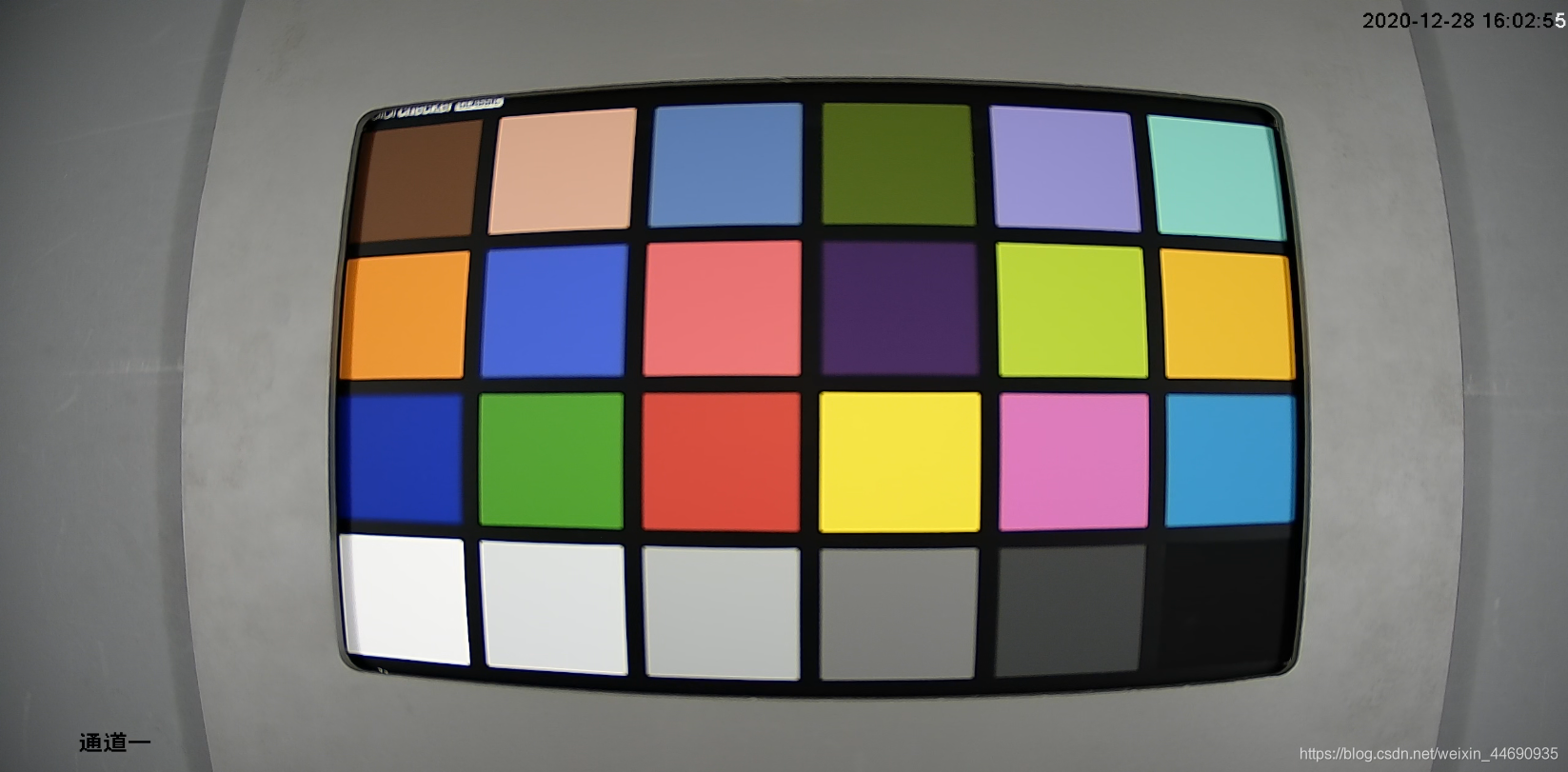

D65环境下抓取的图像以及对应的饱和度和色差

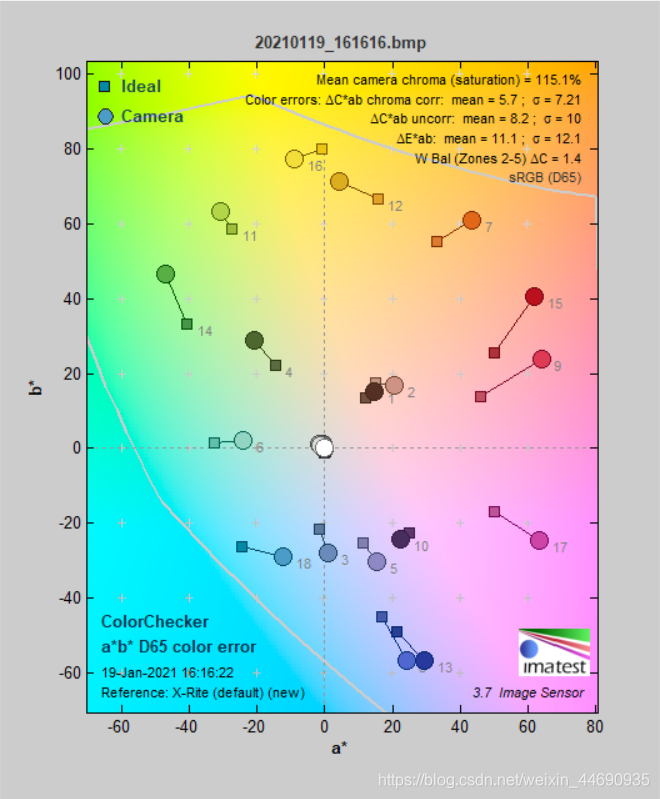

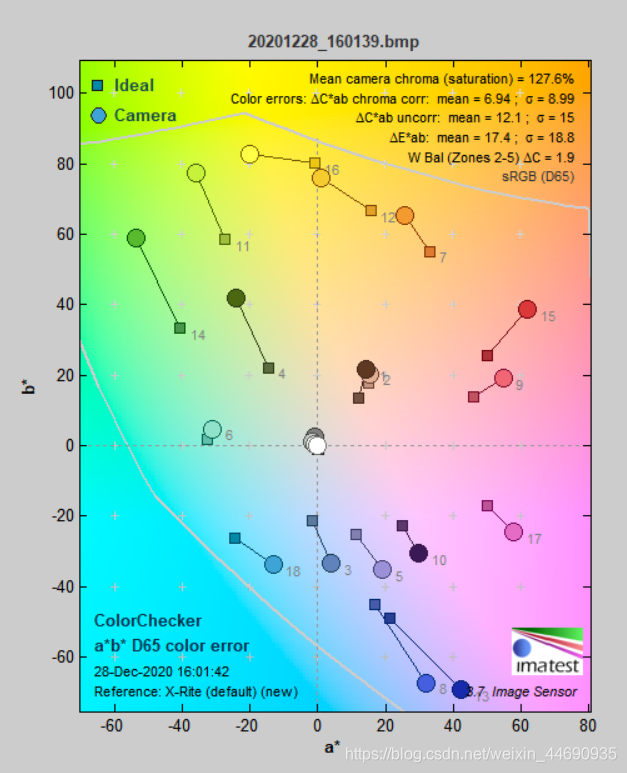

下图是使用imatest对图像饱和度和色差进行测试，图像的饱和度目标在120-125之间，ΔC σ在10以下，ΔE σ在15以下。

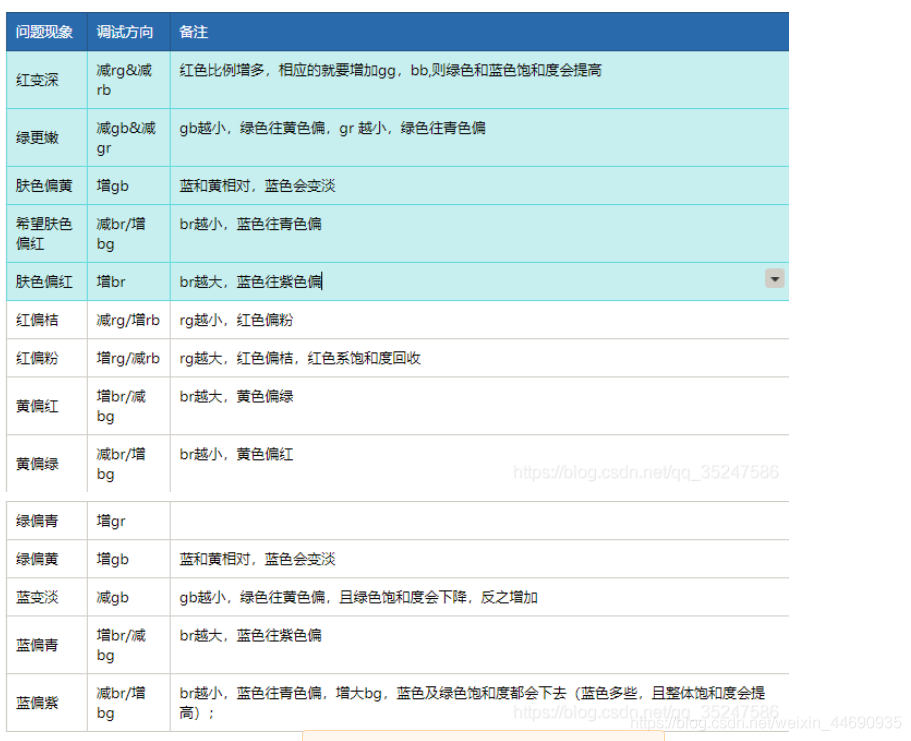

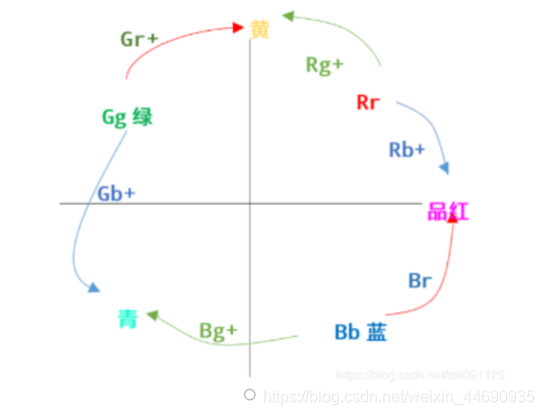

分析上图可以看出图像中绿色和蓝色与真实值偏差较大。跟据下面转盘情况进行调试。

可以发现蓝色偏向品红，绿色偏向于黄色，红色偏向于黄色，所以应该减小Br，减小Gr，减少Rg

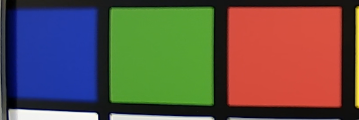

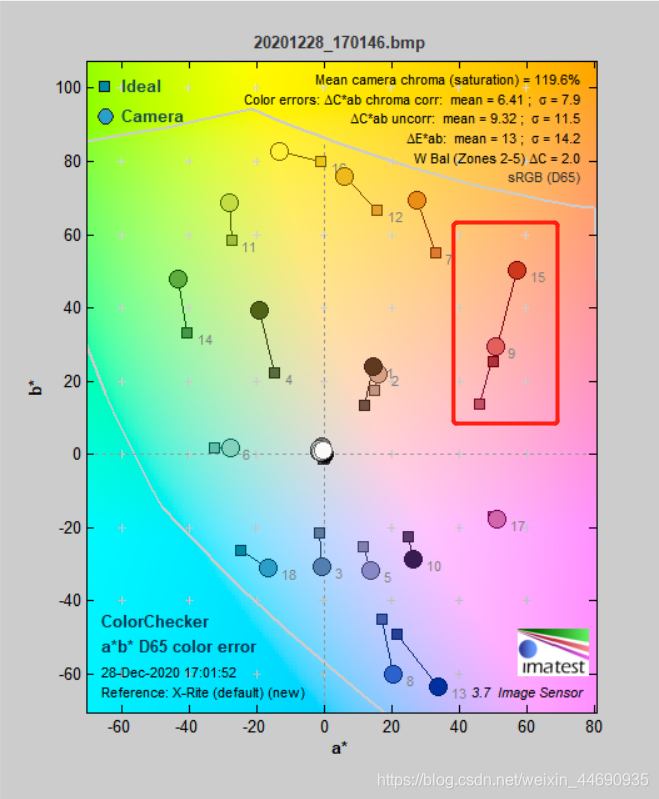

不断调试发现红色偏差较大，如下图所示



可以看到红色块偏黄色，这是后需要适当调整Rg（增加）

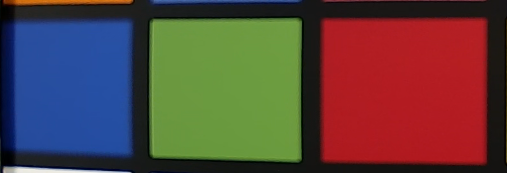

适当增加Rg（可以发现相比于之前红色分量变得准确了）

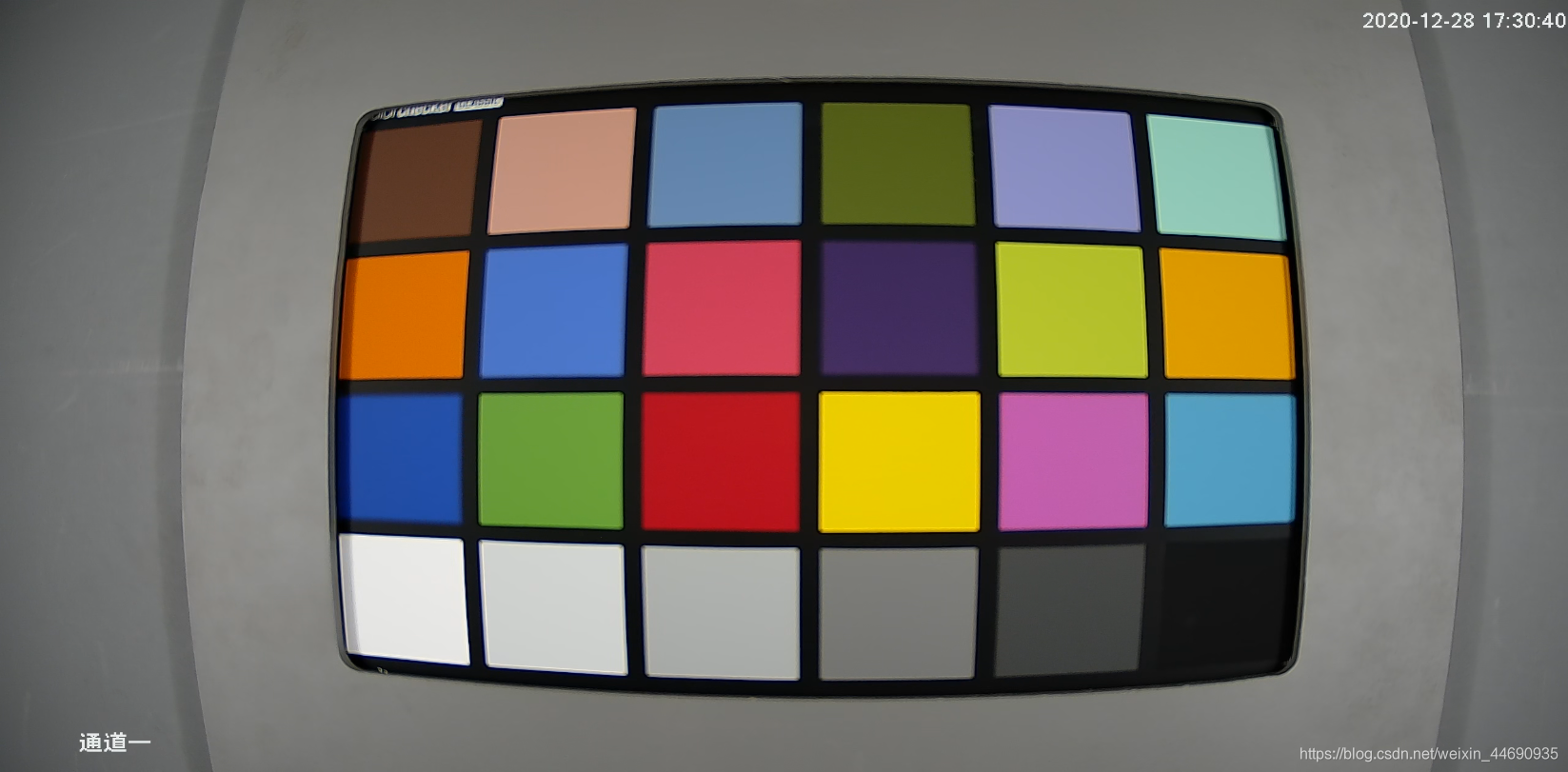

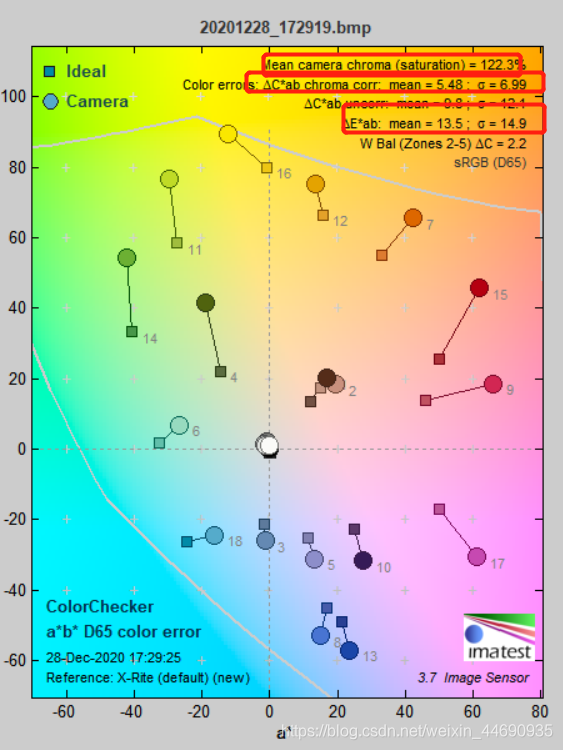

再一次抓取图像进行测量，饱和度和色差满足要求。

调试总结
