CFD流体模拟（工程数值模拟向）

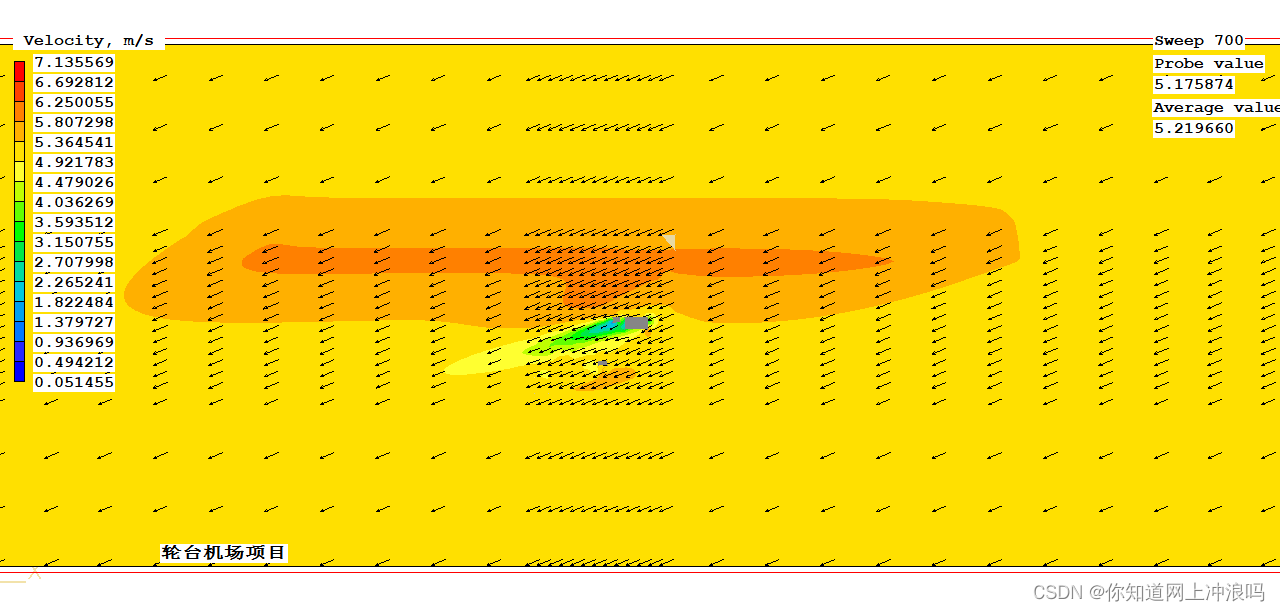

最终结果展示

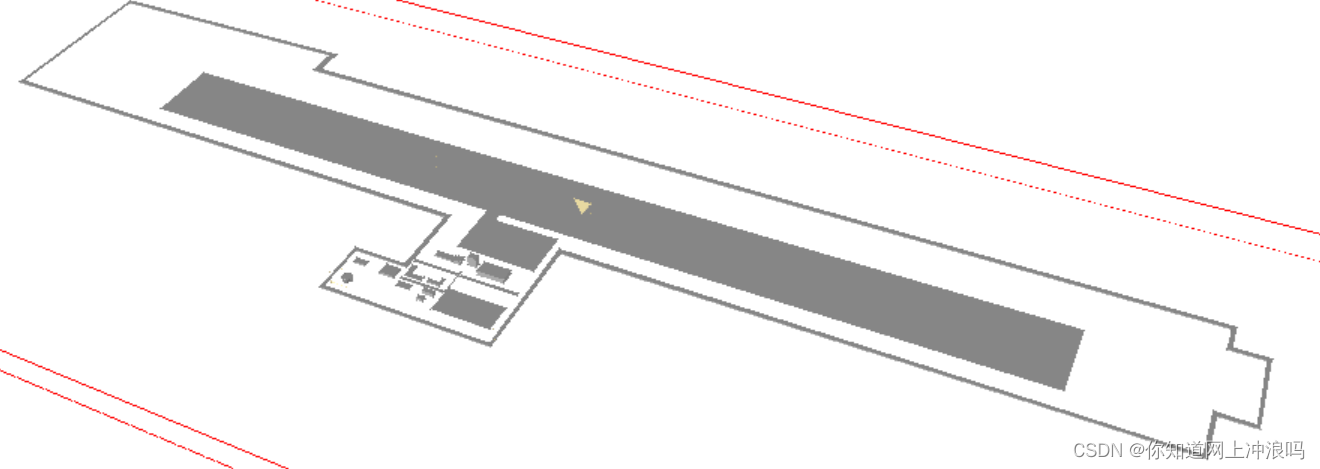

cad建筑绘图

模拟区域grid setting

风场模拟结果

PHOENICS的难点在于inform导入不同材料

这部分太难了，先mark一下

从autocad中导出建筑图

一些mark：

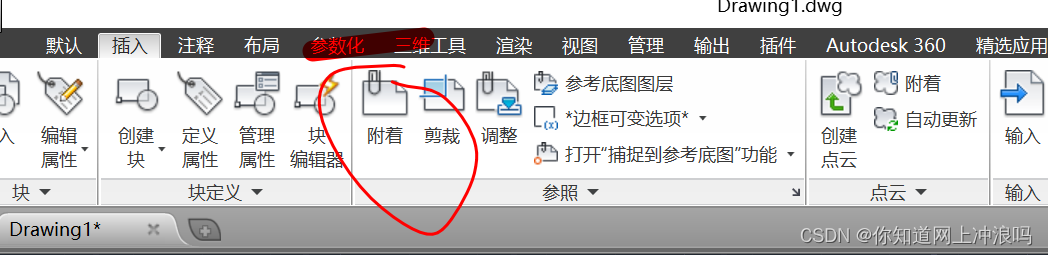

首先将图纸拉进cad中，通过插入附着

这里有很多坑人的地方，cad2021的话就没问题

---

需要详细记录一下

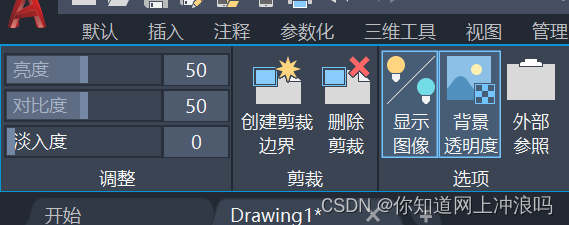

这里可以调整透明度

关于cfd模式

2016盗版和2019盗版有问题

输入目录和输出目录共用

不同模拟需要建立不同文件夹，q1文件类似于wrf的namelist

---

低级版本的cad2014先画封闭曲面，然后命令行输入reg，将封闭曲面转换为面然后在拉伸

为了保证换算比例，要计算线段长度

在线性里可以看到线段的长度

核心就是比例，一切的问题在于比例其余问题不大

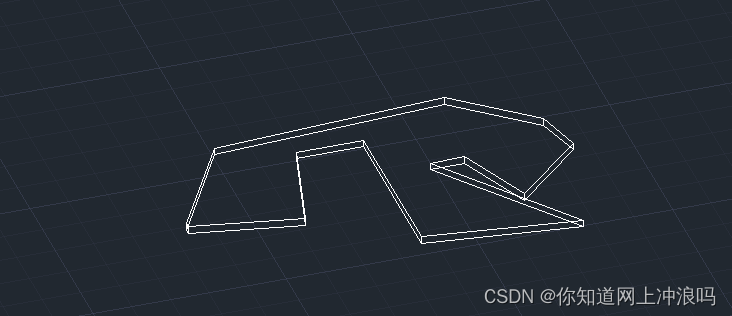

制作墙面

制作墙面话使用按住并拖动

用多线段画墙面

不能有共同交点，有交点就凉了拉伸不了

这样就可以导入设计图并换算比例进行计算，在cfd模式中调整缩放比例理论上就可以开搞了

流体模拟--------------

调整的视角用reset

---

导出stl的话需要先导出dwg文件然后在打开重新输出stl格式

cad默认的单位是mm

---

导入后一定要设置factor的参数

不是按标准画的话非常**这个

在cfd模式中风和太阳是两个重要设置

注意一般辐射资料一般是总辐射，直接间接辐射一般是3：1

一般选择正午的太阳高度角

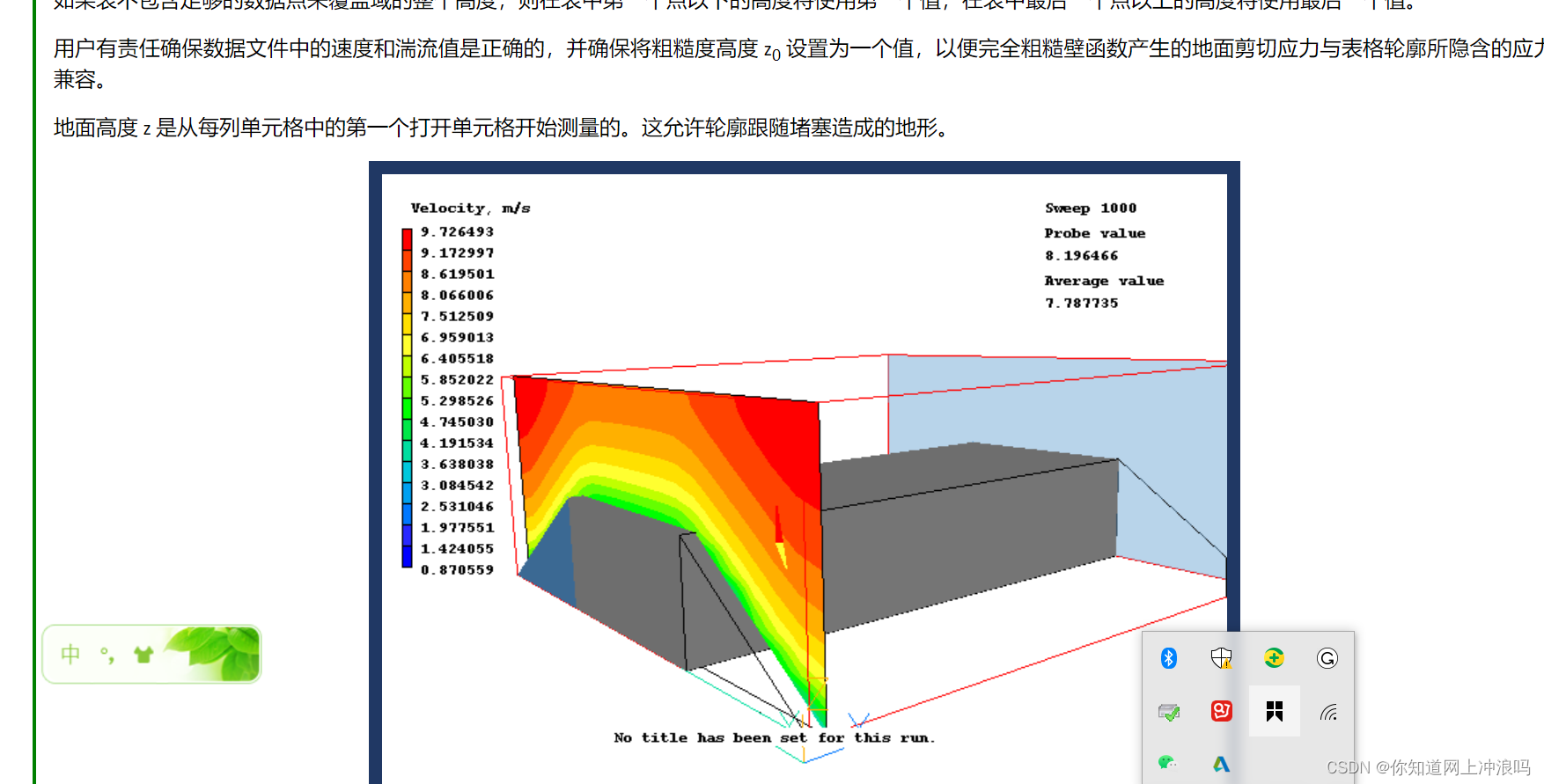

首先根据文档–风的设置有下垫面的阻力系数和风廓线参数设置

默认对数幂率曲线？或者另一个这两个有什么区别

阻塞系数对此有影响

阻力系数的高度一般要比默认高的多

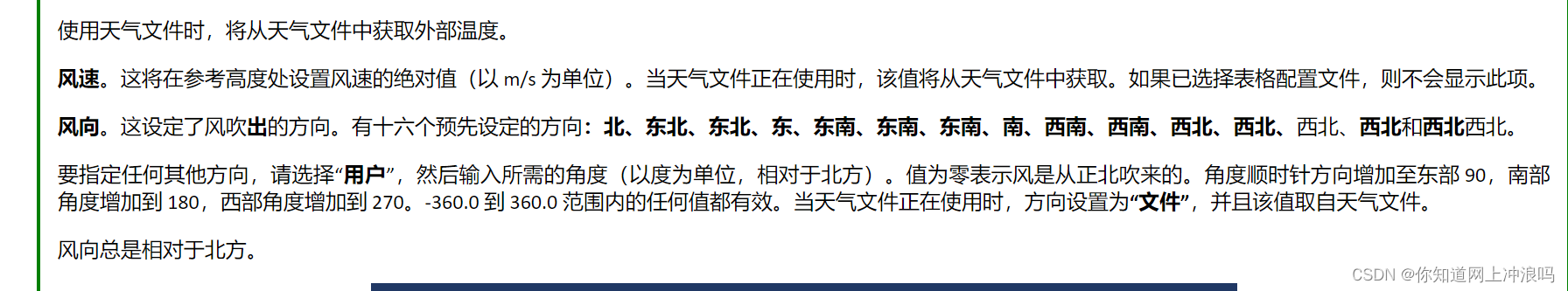

风速、风向和风高设置

核心在于相对角！！！！！

太阳辐射，反正挺恶心的，如果能导入file文件最好，不行就得自己算，算完设置成恒定值然后乘时间，积分步长应该是s

本次模拟中太阳高角==中午14点

最后一步就是并行模拟

这里面问题也很多

然后查看

————————————————————
wind向与建筑的方向

建筑和跑道顺风风向

目前没找到在模式中定义北方向，只能计算相对方向！！！！！

在cfd中网格设置
注意建筑affect模拟域

1.在不同区域设置不同cells数
2.插入null然后在设置cells，null的作用就是设置不同区域的网格数
3.power low 设置1是等均匀格数

change workdir

在option里修改项目目录

后处理

画风场需要设置风场的间隔，scale设置很恶心

剖面要做点手脚

一些非常重要的设置

首选是材料的设置，需要修改源文件从新编译，这个非常恶心

目前没找到教程

暂时用砖代替，在理想化一点，放弃热源和热传递，即绝热固体，但设置吸收与反射率，保证物体可以与空气交互

关于地面设置

首先铺一层plate，0厚度，绝热，设置surface温度，即地温

然后上一层铺上草，没有的话先用砖代替看看，吸收与反射率要0.几

这里问题太多了，风热模拟，风很简单，热要解辐射和热方程里面系数太过恶心

差不多得了！！！！

风廓线用log系数增加

粗糙高度0.03要高一点 open grass

风其他设置其余全off

风向设为相对角

sun太阳辐射，注意直接辐射和散射的比例

时间为15日

网格可以用plate交互，或者插入null

差分格式是parsol

free surface model --off

夏天1000步 冬天1200步收敛

建筑物顺序会影响差分迭代的过程，顺序为domin-建筑-草地-地面-风-太阳
