/1.烧录程序
(艾罗) 文件夹update,内部两个文件夹,名称“DSP”,“ARM”,每个文件夹内分别放相对应的程序
注意,u盘格式需要FAT。NTFS会导致烧录失败
2.CEI 0-21,意大利标准
excel表格和pdf文档标号不对应,括号里是pdf序号, 英文名称也不同,自己感悟
A.4.3.1, A.4.3.2 SPI function (transient mode)- amb temp (<11.08kW)
过欠频,前15秒,后15秒
记得接触发信号
三种模式 Description
transient mode 离线模式
final mode 在线模式
no communication 无通讯
保护时间要求±(3%+20ms)
三次保护时间的差值偏差在±(1%+20ms)以内
例如,1.10Vn 10min保护,表格时间为603000,即10:03(10分零3秒),保护时间要求为(±9:45 ~ 10:21),三次保护时间差值(max - min)约为6秒内。

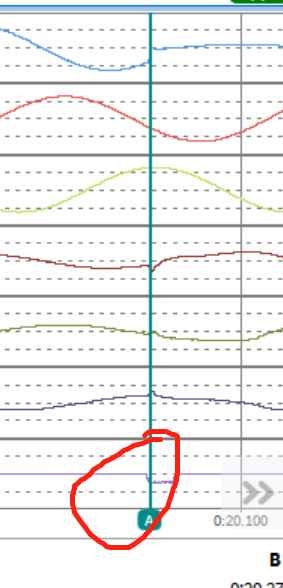

截取保护时间时,A光标对准触发信号初始边沿,B光标对准电流停止时刻
截图时,打开有效值按钮,方便读取A, B 光标之间的电压有效值,方便认证机构判断
10min保护,dewetron不可读取,在文件名上备注保护电压有效值
A.4.8 Insulating test
DC+AC 即将DC和AC 短路
绝缘电阻,500V,时长1min,手机拍照
绝缘耐压,2120V,时长1min,手机拍照。测完后,再次测试绝缘电阻
B.1 Power quality-harmonic
一共三种情况:33%Pn,66%Pn,100%Pn
可采用WT5000,或DEWETRON, 用WT5000录制时,需采用USB2.0的U盘
打开I(k),I(thd),和七种常规Urms、Irms、P、Qfund、S、cosφ,F(频率)
(方便同时录直流分量,可打开Idc)
录制直流分量时,打开Idc
录制时,注意采样率要求,录制时间5分钟,采样时间100ms,即录制3000个点
B.1 quality-flicker
闪变,采用DEWETRON录制,在设置中打开谐波,THD计算次数改为50,其余默认设置
录制时间2小时,截图Pst, Plt, 即short time, long time, Pst 10分钟出现一个数据,Plt
截图U1_fluc_dc
U1_fluc_d_max
U1_fluc_td
同理,U2, U3 也是如此
导出U1_fluc_dc,U1_fluc_d_max,U1_fluc_td,(U2, U3同理) 采样时间10s, 导出前10min文件
短路功率:dewetron设置里改为额定功率
B.1.1 Connection, re-connection conditions, and gradual increase of the power production
第一组,第二组,就按启动机器测试
之后的,每两个分为一组测试
Connection Delay for Reconnection >30 s
Ramp ratio P < 0.333 % Pn/s, 即P < 19.98% Pn/min
开头、结尾都为稳态1分钟
B.1.2.3 Reactive power production --Reactive power production according to an assigned level (plant >11.08KW)
无功产生能力,50%Pn情况下做,每个点3分钟, 一共9分钟, 在逆变器中改变无功发出功率,发出功率大于48.43%Pn
B.1.2.4 Reactive power production- Reaction time after a step variation of the assigned level.(plant >11.08KW)
无功响应时间,两种情况:50%Pn 100%Pn
记录时长:每个点3分钟, 一共12分钟, 与B.1.2.3相同,在逆变器中改变无功发出功率,
B.1.2.1 Reactive power production- Reactive power production capability
记录时间:2分钟
B.1.2.5 Reactive power production- Automatic reactive power production according to a characteristic curve cos(phi)
cosφ=f§,设置功率因数点,在“无功设置”中打开
和认证机构确认,可以一个点一个点测试,每个点2分钟
B.1.2.6 Reactive power production- Automatic reactive power production according to a characteristic curve Q=f(V) ( discharge&charge condition) (plant >11.08KW)
Q(u)曲线,在“无功设置”中打开
Q(u)PowerLockEn 使能Q(u), 见lock IN 和Lock OUT
Q(u) lock IN 当LockEn使能后,进入功率点20%,Q(u)开始起作用
Q(u) lock OUT 当LockEn使能后,退出功率点5%,Q(u)才能退出
Q(u) GridV1/V2/V3/V4 四个进入功率点,V1-V2欠压,V3-V4过压
B.1.3.1 Active power limitation for voltage values near to 110 % di Un
变化情况:108%Un–112%Un–108%Un
前5分钟,中间8分钟,后5分钟
实验前,先测试108%Un, 112%Un两个电压点

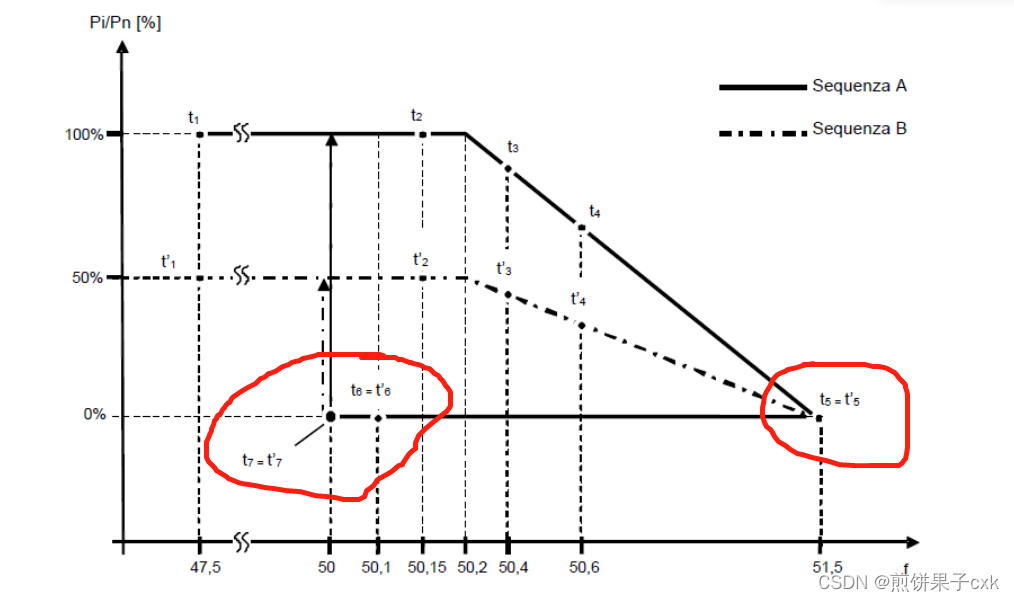

B.1.3.2(1.3.1) Regulation of active power in the presence of overfrequency transients on the transmission network
过频降载,
5,6,7三个时刻点,功率为0
两种工况:100%Pn 50%Pn
每个点记录2分钟,交流源编程
47.51Hz–51.15Hz,频率变化太快,和厂家沟通后,阶跃改为斜坡,变化时间0.65秒
B.1.3.3 Verification of the operating range in voltage and frequency
两种情况:1.1Un_51.5Hz 0.85Un_47.5Hz
记得在逆变器中将过欠压、过欠频保护设置好
B.1.3.3.1 Reduction of active power in the presence of underfrequency transients on the transmission network
与B.1.3.1类似,可对比进行实验
欠频升载
一种工况:100%Pn
每个点记录2分钟,交流源编程
B.1.3.4(1.3.2) Active power limitation in coincidence with external command co分钟g from the Electricity Distributor
有功调度,调节直流源输出功率,观察逆变器跟踪情况,
根据莱茵认证,0%的点改为3%,后接100%
每个点2分钟
B.1.4 DC current injection on the output
直流注入,
B.1.5 LVFRT
低电压穿越,DEWETRON记录
额定工况15s, 进入低穿状态,恢复额定工况15s
交流源编程时,按照时间长的计算,比如200ms±20ms,按照220ms计算
进行实验前,先进行空载实验,判断交流源是否有故障。关闭直流源,按照表单测试低电压穿越程序。
判断方式见PPT
B.1.6(1.3.4) Phase shift
一共四组情况:+90、-90、+180、-180。
需要截图,采用DEWETRON录制,查看数据时,看Qfund平均值,不看Qfund有效值,Qfund有效值会一直为正数
记录时长:前15s,后15s
