GIS应用技巧之三招搞定重叠区域数据提取

一、前言

作为一名Giser，很多情况下需要分析判断图层是否存在重叠，该重叠情况的发生在对应分析环境下具有特定意义。例如在缓冲区分析中，若两个受灾点周边的受灾面积（即缓冲区）有所重叠，分析重叠区域的受灾影响时，就需要考虑相互影响的因素。

二、具体步骤

本文中先用【要素转面】工具提取出发生重叠的区域，其次用【空间连接】工具将原始图层信息连接到重叠数据的图层，分析重叠数据的属性表，即可得到发生重叠的原始图层数据。
1、提取重叠区属数据。

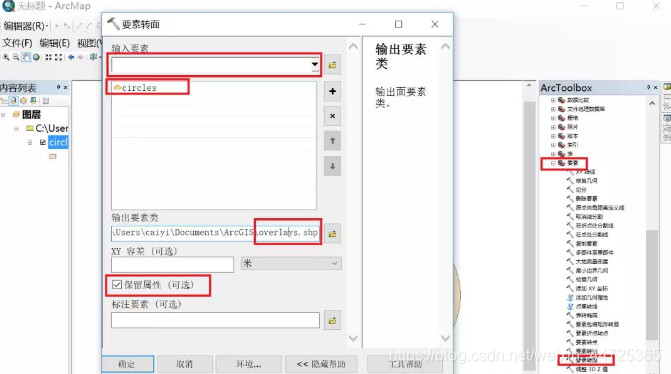

打开【数据管理工具】-【要素】-【要素转面】工具，输入要素设置为“circles”，输出要素类设置为“overlays”；确定，得到含有重叠区域的图层数据。
注：该工具将发生重叠的区域生成为新的面图形。

2、传递属性信息。
打开【分析工具】-【叠加分析】-【空间连接】工具，目标要素设置为“overlay” ，连接要素设置为“circles” ，输出要素类设置为“results” ，连接操作设置为“JOIN_ONE_TO_MANY”，匹配选项设置为“WITHIN”；确定，得到具有原始圆属性的重叠图层。
注：对于重叠的区域，其在空间位置上在原始的圆图形内，因此通过一对多连接操作，原始的圆图形属性会记录到重叠的区域中。

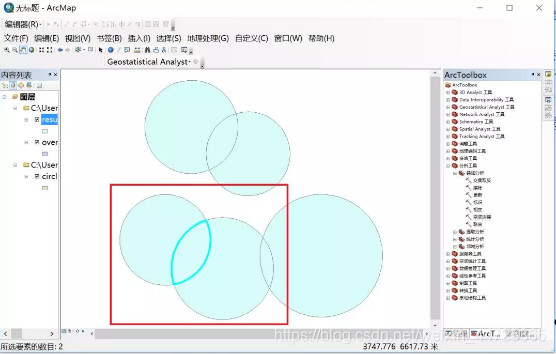

3、分析发生重叠的图形关系。

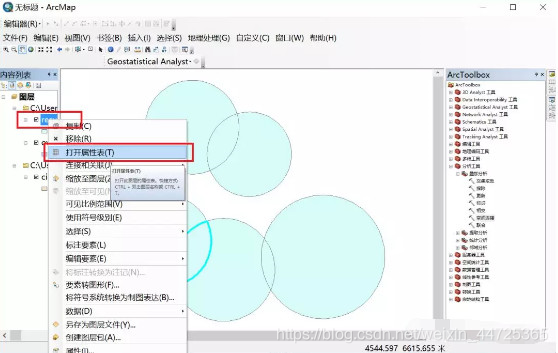

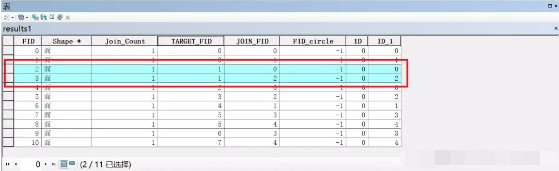

右击results 图层打开属性表，查看字段“TARGET_FID”，相同字段值即表明有重叠发生，而发生重叠的圆图形ID 值就是字段“JOIN_FID”中所列出的值。
