本文介绍了鞍部点的定义及其在地形分析中的重要性。通过提取正地形、山脊线和山谷线，进而计算鞍部点，为地形特征点线的研究提供数据支持。提取过程包括正负地形的判断、山脊和山谷的识别以及鞍部点的筛选，最终得到可用于数字地形分析的鞍部点矢量数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、前言

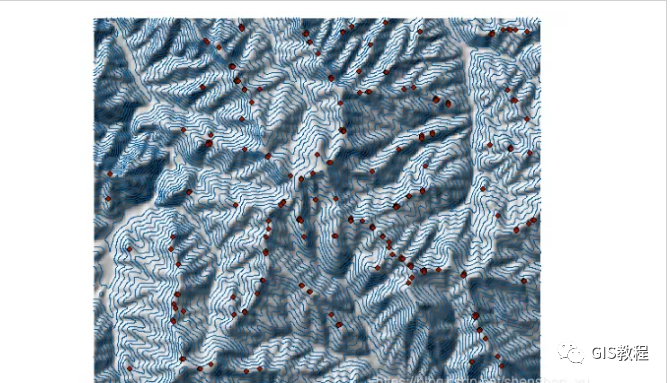

首先我们要知道什么叫鞍部？相邻两山头之间呈马鞍形的低凹部分称为鞍部。此外提取出的鞍部可以做什么分析？鞍部点是重要的地形控制点，它和山顶点、山谷点及山脊线、山谷线等构成地形特征点线，对地形具有很强的控制作用。因此，对这些地形特征点、线的分析研究在数字地形分析中具有很重要的意义。

1、正地形、等高线和晕染图的提取

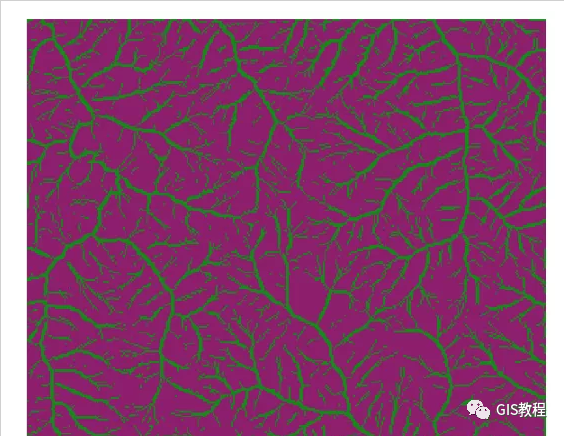

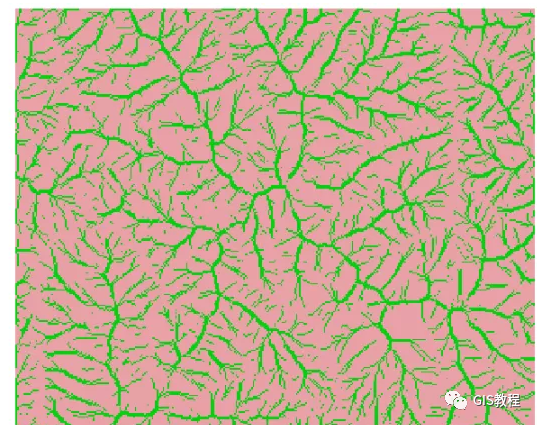

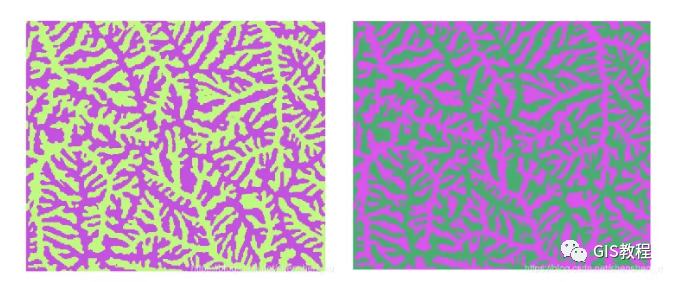

同山脊线和山谷线的提取一样，由于鞍部点的整体位置是处于山脊上的，需要提取正地形以过滤那些在负地形上的错误的点。正地形的提取方法为：先用焦点统计算出DEM的平均meandem,再使用栅格计算器计算平均meandem和dem的差值，使用重分类将其分为两级，分级界线为 0，将大于 0 的区域赋值为1（即为正地形），小于 0 的区域赋值为0，命名为zhengdixing；另一次将小于0的区域赋值为1（即为负地形），大于0的赋值为0，命名负地形。利用【Spatial Analyst】|【表面分析】|【等值线】和【Spatial Analyst】|【表面分析】|【山体阴影】分别提取样区等高距为40m的等高线数据ctour和样区的晕染图hillshade。
