一、前言

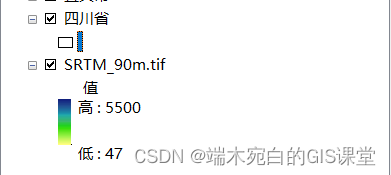

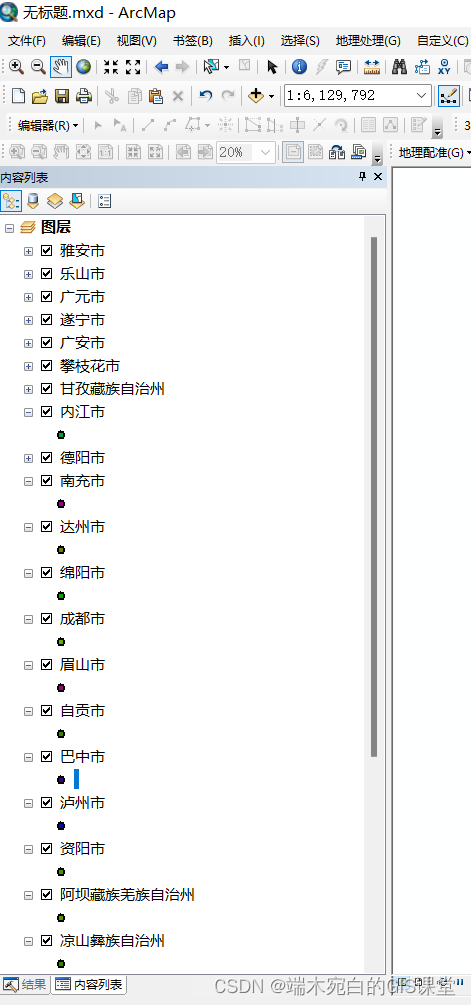

其实图层显示和标注这部分内容来说,相对是比较简单,图层可以理解为数据加载到GIS软件之后就是统一显示在图层。也就是下图的图层,这里图层显示要分矢量和栅格数据两种,矢量数据会存在较多的样式颜色等,栅格数据显示主要以之前文中所说的色带为主。
标注理解为给某些图层注释文字或者数据显示在出图过程中。
二、具体步骤

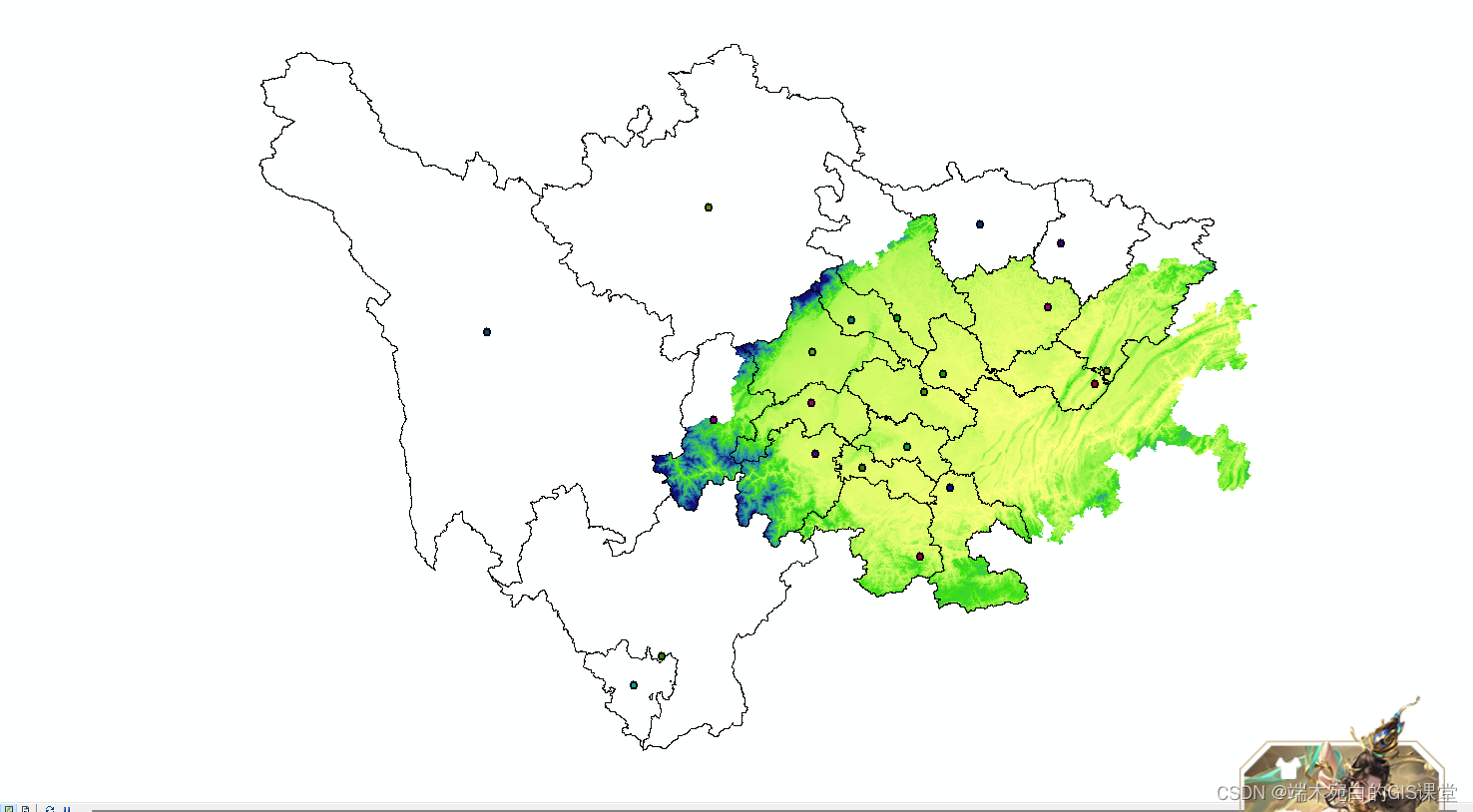

1、加载两种数据,矢量和栅格数据,当然这里只是演示数据,其实只要类似的数据,显示效果的样式、颜色、大小等变换操作一样。

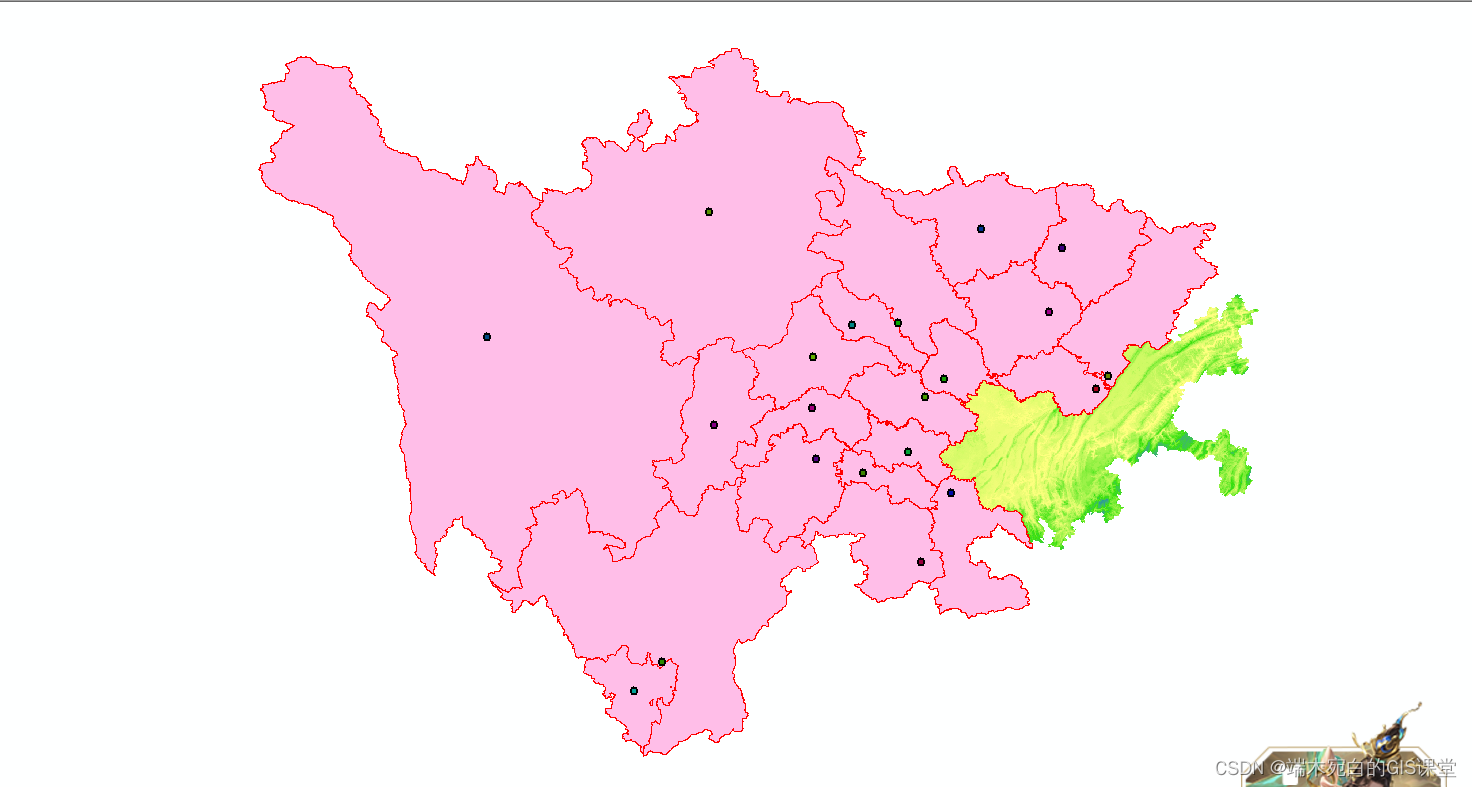

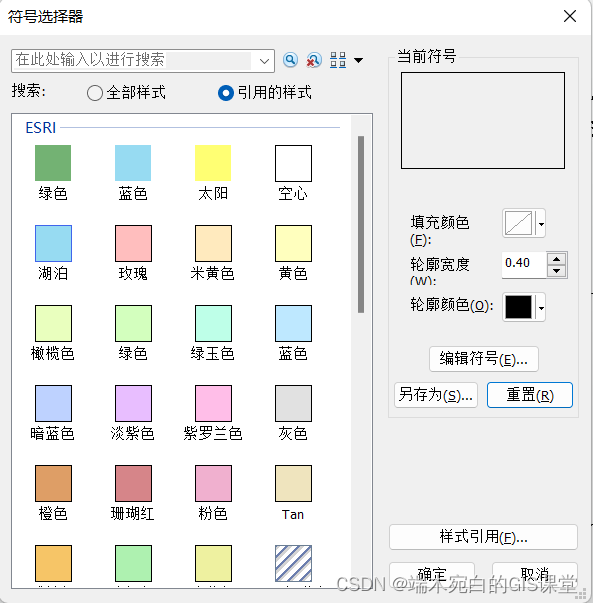

2、首先对于矢量数据变换很简单,直接点击图层下方的样式,即可跳出选择框

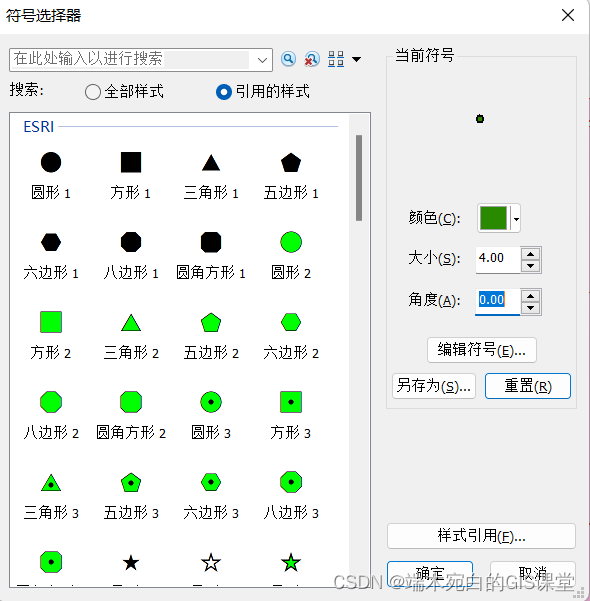

包含了内设的样式,颜色,轮廓,轮廓颜色,同样可以下载其他样式引用。
对于点矢量的变换也同样类似操作,自行选择即可。
3、标注

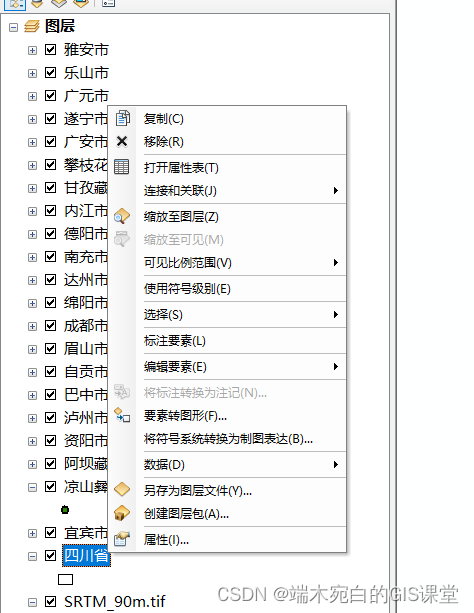

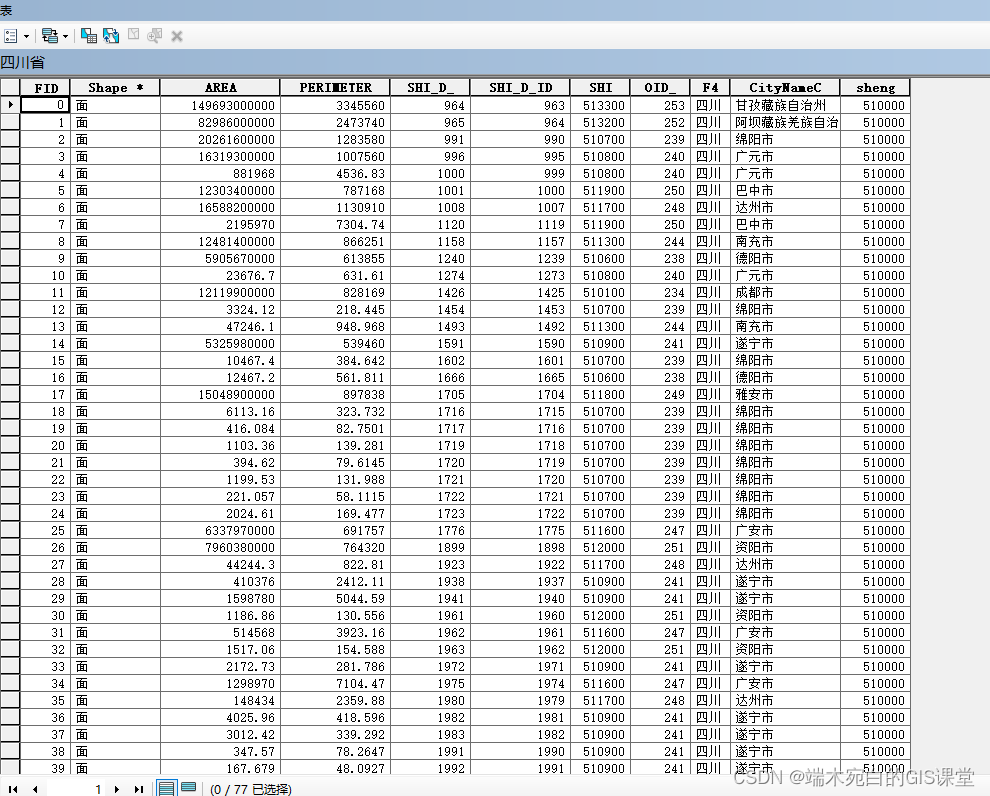

首先标注就是对矢量数据的属性表内的相关信息展示到数据展示页面中,首先打开属性表看一下属性。右键打开属性表
主要是将属性表的信息展示到数据显示框,同样右键找到属性。注意不是属性表是属性。

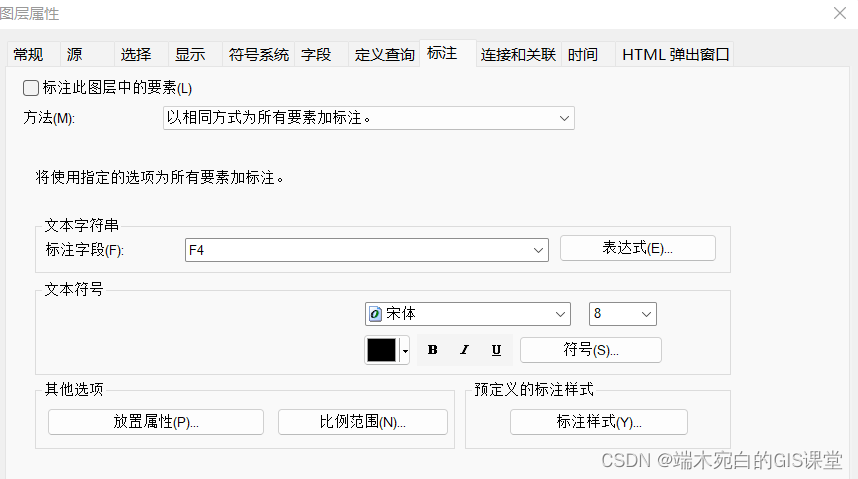

选择好需要标注的字段,设置字体,大小,颜色等。此外还有一个放置属性这里的内容留到后续升级部分再学习,其实通常制图到此基本够用。

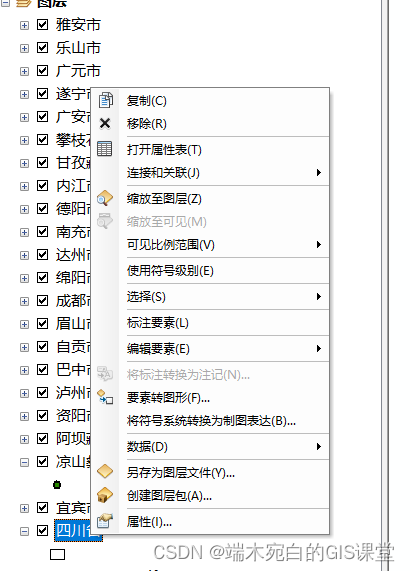

确定之后,再次右键打开下拉选择,将标注要素勾选上。

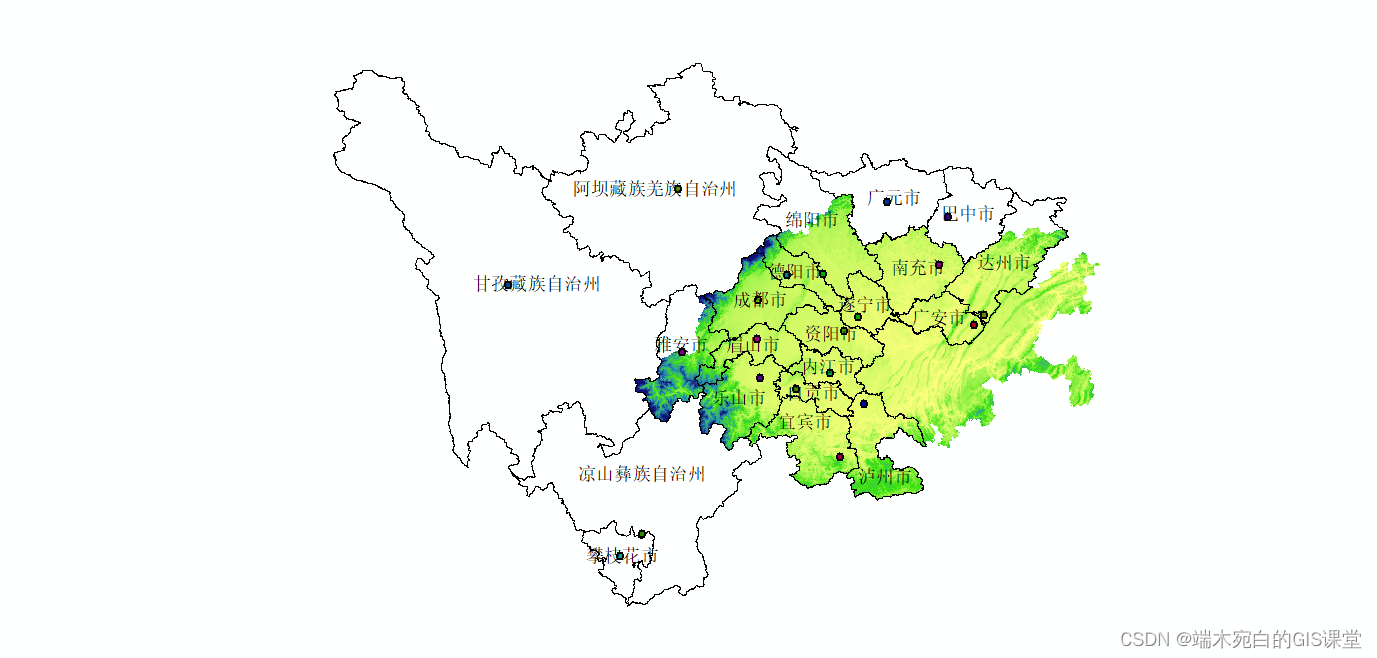

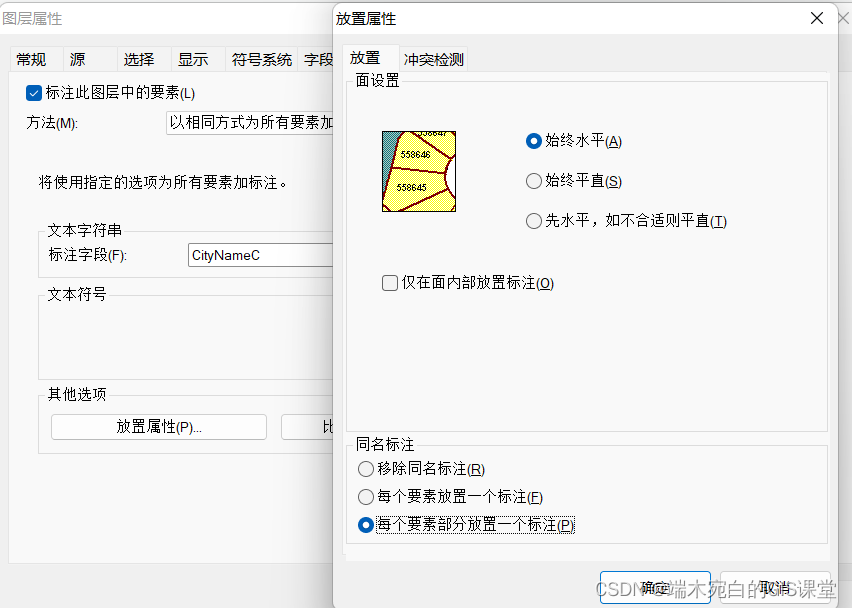

眼精的小伙伴应该发现了有重复的显示出来,那么再次右键属性然后找到放置属性,移除同名标注即可。
其实标注这里有很多进阶内容,以后慢慢给大家介绍。
